九阳豆浆机大拆解，电机清理、上油、更换碳刷。

¤路过人间¤

家里的九阳豆浆机最近在电机工作时老是吱吱的响，我想可能轴承可能缺油了，电刷是否该换了？

今天闲来无事，打开它看看怎么回事，由于当时未想到写这篇文章，所以有些图片未及时拍，大家凑活着看看吧
豆浆机好像10年淘宝买的，420元，当时比较高级的一款

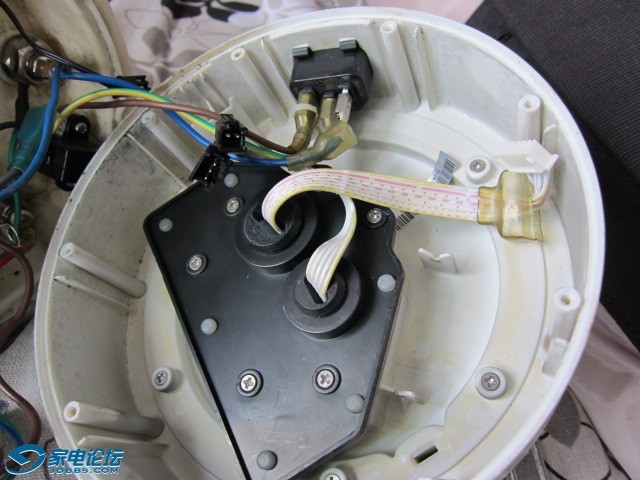

豆浆机才用不少插接价，拆卸比较方便，电子元件、电路板用料不错，接口都有保护套，不愧为大厂出品，螺丝都是不锈钢的，优质硅橡胶密封圈。。。
电路板电源变压器

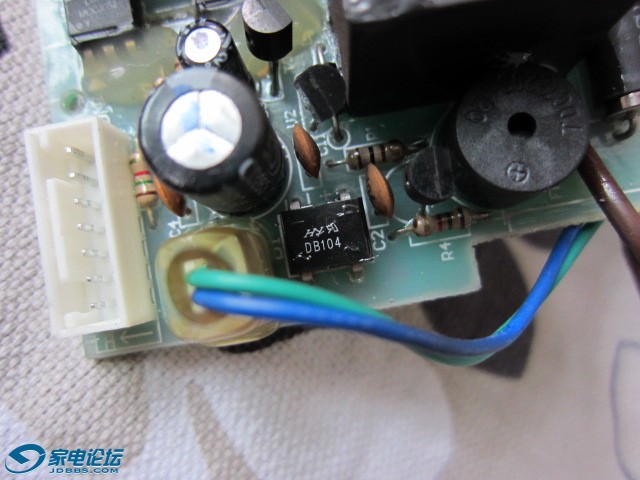

电路板


双向可控硅

光电耦合器





豆浆机内碳磨横飞，到处都是。

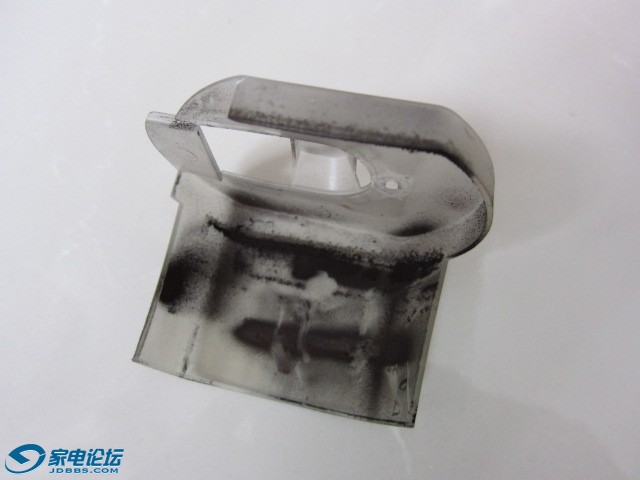

电机防尘盒碳膜已经很多了
拆解电机，首先把刀片卸下来，然后卸下搅拌杆附近螺丝，取掉挡板，然后就是下面的图片，

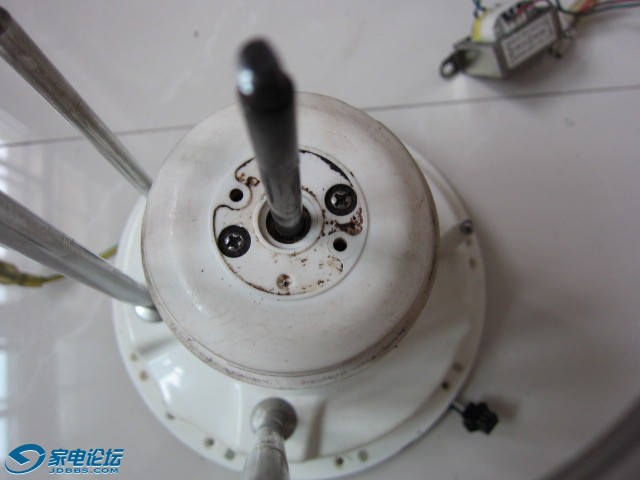

把上面两个螺丝拿掉，就可以从上部取出电机，

¤路过人间¤

豆浆机电机
此处已经生锈了，说明已经侵入了水分，



碳刷部分

电机拆开后



带平衡槽、带风扇的转子


中间方块中心用小螺丝刀一按，拨出碳刷线，就可以出碳刷


由于新买碳刷有点细，加上原碳刷磨损不严重，还能使用，再用两年不成其他，所以说电动机碳刷一般可以用四、五年甚至更长时间，碳刷不换，但豆浆机内部碳粉磨一定要定期清理，电机轴承也要加油

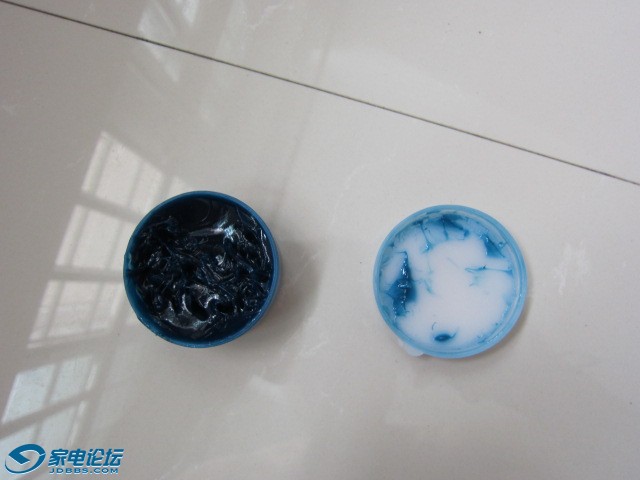

在电机柱和柱套加高级润滑油，机油也可以
豆浆机拆了一地



最后电机组装。

小家电太子

这么好的帖子没人顶！

¤路过人间¤

小家电太子 发表于 2013-7-15 11:08
这么好的帖子没人顶！

大家都关心电饭煲了，费了不少功夫无人顶贴，感觉没有动力啊，我一把此片文章发到了数码之家论坛了，待遇可不一样啊

小家电太子

¤路过人间¤ 发表于 2013-7-15 11:29
大家都关心电饭煲了，费了不少功夫无人顶贴，感觉没有动力啊，我一把此片文章发到了数码之家论坛了，待遇 ...

我的失职啊！

pavilion1234

豆浆机都用这种电机吗？[s:33]

¤路过人间¤

pavilion1234 发表于 2013-7-15 15:23
豆浆机都用这种电机吗？

是的。直流电机，我记得早期九阳豆浆机电机是每分钟8000转，现在一万转以上了吧

sorry1616

强人贴  帮顶。我也有个九阳的豆浆机，和松下日产的1个榨汁机，感觉松下的做工好很多，

¤路过人间¤

sorry1616 发表于 2013-7-16 09:33
强人贴  帮顶。我也有个九阳的豆浆机，和松下日产的1个榨汁机，感觉松下的做工好很多，

当然是松下的好啊，价钱在那摆着呢。

lyf-197

好贴，要顶，想问下楼主豆浆机轴承加什么样的机油才行，一般的机油是否可以，不是说要食品级的才行吗？

¤路过人间¤

lyf-197 发表于 2013-7-16 09:56
好贴，要顶，想问下楼主豆浆机轴承加什么样的机油才行，一般的机油是否可以，不是说要食品级的才行吗？

因为豆浆机没有滚珠轴承，只有轴和轴套，它们间隙很小的，粘稠的膏状油不容易加入，用比较稀的膏状油才行，普通机油也行。因为电机真正密封地方在下图地方，就是轴与机壳接触的地方，那个地方必须用食用润滑油，普通食用油即可，不加也行。

不能忽视的真相

学习了  更换碳刷要注意硬度

¤路过人间¤

不能忽视的真相 发表于 2013-7-16 12:16
学习了  更换碳刷要注意硬度

多谢提醒，百度一下碳刷型号，好多啊

很用心的帖子。

发表的图片解析，赞一个。
