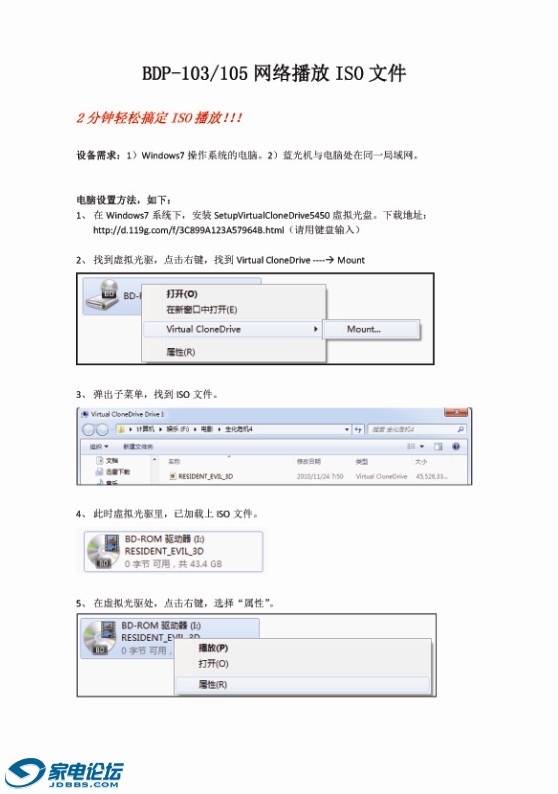

oppo 103/105 播放iso文件以及BD 碟机RS-232口测试方法。

我是在微笑著

BD 碟机RS-232口测试方法

有的BD碟机带有RS232接口，用户可以通过此接口控制对碟机进行操作。通常RS-232 接口为9个接脚 (称为DB9) ，DB9所用到的管脚是2（RXD接收端）、3（TXD发送端）、5（GND地）这三个管脚。

一般个人计算机上会有两组RS-232 接口，分别称为 COM1 和 COM2。用串口线将碟机与电脑（通常为COM1）相连。

在电脑上运行AccessPort.exe文件，在界面选“工具――配置参数”出现选 项界面，可对常规参数进行设置。

串口：选串口线所接电脑的那一个串口（通常为COM1）。

波特率：9600。

校验位：None。

数据位：8

停止位：1

AccessPort命令行的格式为：

<Start ofCommand><Command Code>[<sp><Parameters>] <End ofCommand>

<Start ofCommand> = #, ASCII 0x23

<CommandCode> = <byte><byte><byte>

<sp> =space, ASCII 0x20

<Parameters>= command-specific

<End ofCommand> = CR, ASCII 0x0d

例如输入：# EJT

选十六进制数后，输入的字符串变为：23 45 4A 54 0D

点击“发送数据”按钮。命令通过电脑的串口发送给碟机，碟机执行开仓（或关仓）动作。

附A：命令表

命令码	遥控按键	功能	可能的响应
POW	POWER	Power on/off  toggle	OK ON (Response  is given after the player completes power-on initialization)    OK OFF
SRC	Source	Source  Selection
EJT	EJECT	Tray Open/Close	OK OPEN   OK CLOSE
PON	Discrete On	Power On	OK ON    (Response is  given after the player completes power-on initialization)
POF	Discrete Off	Power Off	OK OFF
SYS	P/N	PAL/NTSC system  selection	OK NTSC    OK PAL    OK AUTO
DIM	DIMMER	Dim front panel	OK ON    OK DIM    OK OFF
PUR	PURE AUDIO	Pure audio	OK
VUP	VOL +	Volume up
VDN	VOL -	Volume down
MUT	MUTE	Mute
NU1	1	Numeric key 1
NU2	2	Numeric key 2
NU3	3	Numeric key 3
NU4	4	Numeric key 4
NU5	5	Numeric key 5
NU6	6	Numeric key 6
NU7	7	Numeric key 7
NU8	8	Numeric key 8
NU9	9	Numeric key 9
NU0	0	Numeric key 0
CLR	CLEAR	Clear input
GOT	GOTO	Direct track  access
HOM	HOME	Home Menu
PUP	PAGE UP
PDN	PAGE DOWN
OSD	DISPLAY	On screen  display
TTL	TITLE/TOP MENU	Disc title menu
MNU	MENU/POP-UP  MENU	Disc menu
NUP	Up Arrow	Navigation
NLT	Left Arrow	Navigation
NRT	Right Arrow	Navigation
NDN	Down Arrow	Navigation
SEL	SELECT/ENTER	Navigation
SET	SETUP	Enter setup  menu
RET	RETURN	Return to  previous menu
RED	RED
GRN	GREEN
BLU	BLUE
YLW	YELLOW
STP	STOP	Stop
PLA	Discrete PLAY	Play
PAU	Discrete PAUSE	Pause
PRE	SKIP PREV	Previous track
REV	REV	Fast reverse	OK 2X
FWD	FWD	Fast forward	OK 4X
NXT	SKIP NEXT	Next track
AUD	AUDIO	Audio track  selection
SUB	SUBTITLE	Subtitle
ANG	ANGLE	Angle selection
ZOM	ZOOM	Zoom ratio
SAP	SAP	Secondary Audio  Program
ATB	A-B	A/B repeat	OK A    OK AB    OK OFF
RPT	REPEAT	Repeat  selection
PIP	PIP
HDM	HDMI/RESOLUTION	HDMI output  resolution selection	OK 480P    ER

附B：询问命令表：

命令	功能	可能的响应
QPW	Query power  status	OK ON    OK OFF
QVR	Query firmware  version	OK  BDP83-14-0306
QVL	Query volume	OK 100    OK MUTE
QHD	Query HDMI  resolution	OK 480P    OK 720P50    OK 1080P23.976
QPL	Query playback  status	OK No Disc    OK Play    OK Pause    OK Stop    OK Loading    OK FWD    OK REV    OK Setup    OK Home Menu    ER
QTK	Query  Track/Title	OK 2/10
QCH	Query Chapter	OK 3/3
QTE	Query  Track/Title elapsed time	OK 0:01:34
QTR	Query  Track/Title remaining time	OK 1:20:23
QCE	Query Chapter  elapsed time	OK 0:01:34
QCR	Query Chapter  remaining time	OK 0:12:22
QEL	Query Total  elapsed time	OK 0:05:12
QRE	Query Total  remaining time	OK 1:34:44
QDT	Query disc type	OK DVD-Video    OK SACD    OK No Disc    OK Loading    OK Open
QAT	Query audio  type	OK DD 1/1    OK DD 1/5  English    OK DTS 2/5  English
QST	Query subtitle  type	OK OFF    OK 1/1 English

附C：增强命令表：

命令	参数	功能	可能的响应
SHD	SDI (480i/576i)    SDP (480p/576p)    720P    1080I    1080P    SRC (Source  Direct)    AUTO	Set HDMI output  resolution	OK 480P    ER
SPN	NTSC    PAL    AUTO	Set P/N System  Conversion	OK 480P    ER
SZM	1    AR    FS    US    1.2    1.3    1.5    2    1/2    3    4    1/3    1/4	Set zoom ratio    AR =  Stretch/Letterbox/Pillarbox    FS = Full  Screen    US = Underscan    (HDMI Output:  1, AR, FS, US, 1.2, 1.3, 1.5, 2, 1/2;    Component  Ouput: 1, 2, 3, 4, ½, 1/3, ¼)	OK 1.2    ER
SVL	0 – 100    MUTE	Set volume  control	OK 100
SFF	1    2    3    4    5	Start fast  forward	OK 4
SRV	1    2    3    4    5	Start fast  reverse	OK 2
SRP	CH    TT    ALL    OFF    SHF    RND	Repeat chapter    Repeat title    Repeat all    Repeat off    Shuffle    Random	OK CH    ER INVALID
SRH	T3 C10       T3 0:12:13       C4 0:00:34       T3       C10          C0 0:00:34          0:12:13	Search to Title  3 Chapter 10    Search to Title  3 0:12:13 position    Search to  Chapter 4 0:00:34 position    Search to Title  3       Search to  Chapter 10 in current title or Track 10    Search to  0:00:34 of current chapter or track    Search to  0:12:13 of current track or disc	OK    ER INVALID
DPL		Direct Play	OK
RST		Reset RS232  Command – Clean all command buffers, do not wait for any pending/executing  commands.  Start over again.	OK
