PC绝对可以HIFI---KEF-X300A桌面HIFI系统评测

炸弹卡车

       PCHIFI属于传统发烧的分枝，而且这一分枝有越发繁茂的趋势。很多在传统HIFI领域混的不错厂商都纷纷进入这一领域。
       原来由于技术的限制，PCHIFI的音质一直都被诟病，随着异步USB传输，分体电源，分体时钟技术的出现，最主要是XMOS解决方案的崛起，计算机通过USB传输高质量音频信号的瓶颈已经解除。传统HIFI品牌如KEF利用XMOS平台结合传统同轴UNI-Q喇叭单元的技术优势向PCHIFI市场推出了这一高度集成的高性能桌面HIFI系统。









先来几张文艺范的图片！
KEF-X300A的系统构成很简单---就是两支有源箱体外加两根电源线，两根不等长的USB线，无须单独驱动程序就可连接电脑直接播放



KEF-X300A箱体外表面的处理工艺以前真的没见过，远望像是金属质地，近观发现有细密的纹理，
上爪直接感触才发现这些纹理是有凹凸起伏的。触感细腻，有点类似硬质的皮革，没有一般音箱箱体滑不留手的感觉



从散热鳍片可以看出，这对主动音箱使用的是传统的有良好音质和控制力的线性功放推动



导向孔的喇叭口状端面可以有效降低空气流动带来的谐振噪音






KEF-X300A高端桌面HIFI系统由左侧主箱体和右侧副箱体构成，上图为右侧副箱体的背板图，
副箱箱体背板只有两个外接口---一个电源接口，一个通往主箱的USB接口，最左侧的小旋钮是两箱音量平和度的调整钮



主箱箱体背板标示也很清晰合规，相关电器工程认证一应俱全





上图特写就是KEF经几代改进并引以为豪的UNI-Q同轴单元，频率响应达到 (± 3db) 58 Hz-28 千赫（-6dB） 49 Hz-45 千赫






      和副箱一样--最左侧的音量平衡调整钮不是无级调整的，旋转旋钮的过程中每到一个刻度都有停顿的感觉
这样给调整提供了方便，只要主副箱调整到相同刻度，就表明两箱音量达到平衡。
     主箱背板的接口复杂一些，有通往计算机的USB输入接口，模拟信号输入的3.5mm接口，通往副箱的USB转接口和电源线接口
还有电源开关，音箱播放环境选择开关。



先来看看上图的KEF-X300a的系统框图，该系统两支音箱的数模转换，电子分频和线性AB类功放的部分是相同的，其中左主箱承担了主要的信号处理和控制功能。
系统的USB输入由USB3318控制器负责，如果是采用3.5mm47K欧的模拟输入信号，则该模拟信号要经过WM8782模数转换芯片来完成，然后统一交由系统核心来处理，从而统一调度两支音箱。



上图就是只在左侧主箱存在的XMOS主控PCB，该板主要负责处理USB口异步输入的数字音频信号。图中可见主控芯片为XMOS出品的强大的128管脚的多核芯处理器，该电路板背部贴了铜皮以进一步降低线路干扰。
该处理器通过开发工具可软件编程使其内部各核心达到诸如USB异步传输，DSP,I2s等功能。对于两声道的音频应用该处理器可谓游刃有余。
板载的两颗11.2896MHz和24.576MHz的晶振提供独立时钟消除了计算机的时基抖动，同时每支箱体都自带低失真的独立线性电源为USB接口供电也缓解了从USB口输入的抖动噪音。
可以说到目前为止XMOS的方案真正从源头保证了PCHIFI达到高保真的音质。




上图的电路板主副箱各有一块，主要负责两箱间的通信和音频信号的数模转换和前级电子分频，其中贴标签的X300AMCU和Wolfson的 WM8805负责对两箱之间通过USB电缆进行相互通信和控制。
由Burr-Brown的 PCM1754芯片负责数模转换工作，模拟信号由经典的NE5532运放进行前级分频，最后送入由东芝双极晶体对管 2SA1943/2SC5200 作为主力电流放大的线性AB类放大器输出给UNI-Q同轴单元。高低音单元分别由一对 2SA1943/2SC5200推动，其中25 mm 通风铝振膜高音获得20瓦推力，与其同轴的5.25吋中低音单元获得50瓦推力。

音频信号处理流程除了无损的读取音频文件，低噪音的传输和低失真的放大之外，最重要的就是高保真的重放
KEF精心设计的UNI-Q同轴喇叭单元完全可以胜任这一任务



上图为X300A的CAD爆炸图，途中清晰的描绘了该箱箱体和单元的3维结构特征
下图为KEF出品的LS50高级书架箱的单元结构，可见两型单元的结构基本相同





KEF UNI-Q同轴单元有很多独特设计，其中25mm的高音使用铝振膜和通风磁路结构，最主要的是花瓣形的波导作用十分明显
上图中，使用了这种波导系统的高音单元声压更均衡，曲线的峰谷也更平缓。



高音单元的振膜和波导都经过计算机辅助有限元模拟，快速准确的遴选出最优的结构和材料制作出高性能高音单元

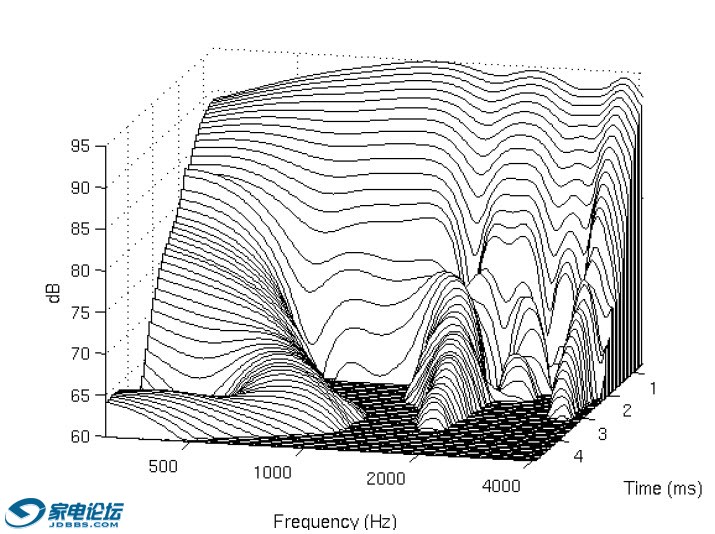

上图为采用传统低音振膜的单元的瀑布图，可见其能量衰减时间过长，功放对其控制十分不易
下图为KEF使用的镁铝合金振膜，其能量释放过程快捷，而且各频段的表现十分均衡，从一个角度证明该单元具备了好听的基础





KEF--X300a使用十分方便，无须各种设置和驱动，WIN7和MAC系统直接接入USB口就可使用，该系统最高可处理的流媒体格式为24bit 96KHZ
从以上特点可以判断，该系统并非使用XMOS最流行的AUDIO USB CLASS 2.0平台（2.0平台支持更高码率），而是前一代1.0平台，不过其音质和使用的方便性完全可以胜任PCHIFI的角色




听音过程我们使用原版的FOOBAR播放器，没有使用任何插件，在数据流如此纯净的情况下，插件的功效就完全只是蛋糕上的糖霜了




开始我们只用PC上的喇叭播放，然后不关闭播放软件，直接接入USB线缆，只需不到一秒，
两支KEF同轴单元就取代PC自带的破喇叭发出了纯净紧实的声音！！








上下两图为两支音箱的后背板接线细节，KEF将读取音频文件之外的所有其它工作都收纳进了这两支不大的箱体。








上图中我们将系统的重放环境拨动开关（EQ）设置于“stand"和”DESK“状态
下面两图为国外网站测得的两种状态的SPL曲线，可见上面的”DESK“状态的
曲线更平滑一些，下面“stand"状态的曲线峰谷更加严重，这也符合我们的实际听感







      在置于“stand"，并将音箱置于脚架之上中远距离聆听时，结像不够真实，低频的感受也不够有弹性
而将状态设为”DESK“并将箱体置于桌上屏幕两边时，真实的HIFI环境被营造出来，
无论是弦乐的灵动，还是人声的声调都重放的一丝不苟，尤其是同轴点声源营造出的真实的声场以及结像都令人印象深刻。
       总之，结合了成熟先进的XMOS数字音频处理技术和具备历史传承以及优秀技术基础的UNI-Q单元技术，
KEF-X300a桌面HIFI系统绝对可以在当今流媒体HIFI时代占据有利的市场地位

cup1hf

交易区新帖推荐

不错

邻家の女优

图不错

jianyuan322

厂家这样做是明智的选择。。

不知道售价几何？？

炸弹卡车

jianyuan322 发表于 2013-6-27 13:35
厂家这样做是明智的选择。。

不知道售价几何？？

这对小箱子很有分量，据厂方说前面板厚30mm，售价要五六千 。

Mr.Chen豪

交易区新帖推荐

就是价格不低啊

剑吼西风

设计架构上看得出下了很大的功夫！ 不愧是大厂出品的东西，不知道和focal   adam   真力 的同价位产品比如何？

youga-s

给力啊

唧唧J歪歪

是套装啊

WE45GG

还是XMOS方案给力

炸弹卡车

Mr.Chen豪 发表于 2013-6-27 15:25
就是价格不低啊

先进解码，电子分频，线性功放，同轴音箱一体集成，
这个价钱比分开买超值

剑吼西风

炸弹卡车 发表于 2013-6-28 13:06
先进解码，电子分频，线性功放，同轴音箱一体集成，
这个价钱比分开买超值

这么一说，确实不算贵的；惠威都有卖9000的多媒体音箱呢 [s:18]

daterhoo

和真力摆一起我绝对不会选KEF

烧一半

这价格和直接上相同价位全频+单端比较如何

炸弹卡车

daterhoo 发表于 2013-6-28 15:51
和真力摆一起我绝对不会选KEF

真力确实好，不过价位价位比KEF更加给力
另外KEF的单元是同轴点声源
