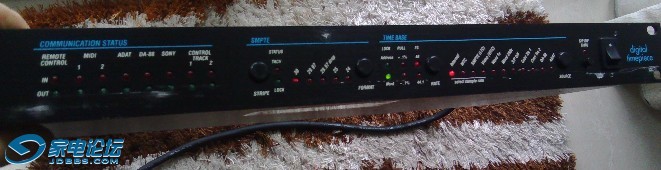

时钟同步器 Digidesign 外部时钟附带超级玩法

uljftflndxv · 发表于 2013-5-26 10:00

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 uljftflndxv 于 2013-8-20 10:14 编辑


protools的老录音设备声音中性大气润泽没有有太强的个性带上时钟声场的解析和层次立马好上一个档次
时钟 2500一台。
电话：18577183293
word clock
太深的不說
就小弟所知道簡單的來分享
有錯的地方
也請前輩們指教

clock 時脈
數位錄音和數位音響器材裡
對取樣的時間都有嚴格的要求
clock是否正確,是很重要的

現今對於clock,都有明確的規範和數據
數位資料在各個數位器材之間的傳輸
要以多少的時間間隔來取樣以及送出是以clock來指定的
除了計算時間外
它還要確認每一個數位取樣的開始與停止
當很多設備連接在一起時
它要告知每一個數位設備何時開始何時停止
所以clock是極其重要的
每個數位的處理器材裡都會有一個產生clock的元件
就是所謂一般所謂內部的時脈
這個元件它會定時產生一個脈衝
若只有一個數位器材時
這個產生clock的元件所輸出的clock就可以做為該器材的master clock
該處理器裡的其他元件就會根據這個master clock給的脈衝來判斷該如何工作

當然有更精準更好的外接式clock產生器時
也可以外接clock來做為master clock
而這個數位器材裡的其他數位處理元件則是跟據這個master clock送出的脈衝來工作

一個好的clock產生器是極其昂貴的
動則數千美金都很正常
因為它代表精準和好的音色
不同的clock其實是會有不同的音色的(真的真的...)
各大廠商各有不同的運算方法
如何精確的取時和產生脈衝
就是各個公司間的商業機密

clock用白癡一點的話來說
就是數位的器材裡一定要有一個clock來做為主導和控制
才可以準確精密的處理數位訊號
如果有多台數位器材時
才不會造成其數位訊號傳送上的失誤

當有許多數位處理器材彼此串連時
就需要一個器材的脈衝訊號做為主導的master clock
一個成功連結傳輸的數位界面
在各個數位界面間的鍵結之間
它們的取樣時準是必須連接正確的
這時候哪台機器的時脈做為主導的時脈基準
那台機器的時脈就是所謂的master clock
由它來主導和規範所有器材間的clock

舉一個假設的例子來說明
今天我們錄音的取樣設定時準為44.10000KHz
可是它實際上有可能是44.10012KHz
而另一台與之連結的數位機器
它的取樣時準可能是44.09998KHz
因為彼此差了0.00014KHz
在大量傳輸資料的狀況下
這樣的傳輸上有可能會產生取樣上的不匹配
因此我們只取其中一台機器的clock來做為準則
其他與之鍵結的機器則取消使用其內部的clock,改用外來的時脈做為準則
有誤差的部份就會自動升高 or 降低本身的取樣基時
來達到匹配
不匹配的數位訊號連接
雖說是有聲音訊號輸出
不過它們的忠實度有可能是不好的
因為它有可能在資料傳輸的過程中
會失真

簡單的用大家都知道的東西來舉例或許比較清楚
一個學生今天做報告
要用投影機放power point做的圖卡
為了備份
所以引印了兩張透明的power point圖卡
可是當兩張圖卡重疊在一起收納時
如果影印時影印的位置印的不夠精準
那這時看到重疊在一起的兩張圖卡上的圖像有可能會是模糊的
這就是誤差

如果數位器材連結上有不正確的鍵結
在聲音上來說就是有可能造成音像上的不清楚
或是數位噪音的產生（批批啪啪）

一般來說
在許多台數位的機器互相連接的時候
必須要決定一台機器為主要時脈基準
在無專職的時脈產生器的情況下
通常是以第一台機器為clock的基準
例如當A/D converter為第一數位訊號輸出機器時
就可以利用它做為master clock
一台串接一台
來調矯彼此間的時脈誤差

連結方式如下
這也是是一般大家常用的方法
master clock
的out->(A的in)器材A(A的out) ->(B的in)器材B(B的out)->(C的in)器材C

串接的方式常常是
利用像是AES/EBU或是S/PDIF等等係將clock訊號植入傳輸的資料中的方式
或是用專門矯準時脈專用而不具備音頻資料的word clock線來串連

由於AES/EBU或是S/PDIF等傳輸方式除了clock資料外
還具備音頻的資料
在大量資料傳輸的狀況下
較有可能會有有誤差
而word clock是專用傳送時脈脈衝的界面
其線材間的誤差要求也遠比其他線材來的嚴格的多
（規格為同軸75歐姆平行線,且使用BNC規格接頭）
且由於其傳輸並不具備音頻資料
所以大多專業人士多會選擇使用word clock的界面來矯準時脈

但是當串接的設備愈多
那麼因為分流的關係
越後方的設備越有可能有問題出現

如何解決？
這時使用專用的時脈產生器
是個較專業的好方法

Master Digital Clock這類的機器
一般都以word clock界面為主要輸出端口
它不會產生任何的音頻資料
但只產生精確的時脈方波脈衝訊號

專用的Master Digital Clock產生器
一般都會具備多個word clock out
供使用者將所有器材並連上去
這也是一般公認較理想的做法

連結方式如下
clock產生器的WC out--->(A的WC in)器材A
|
|
--->(B的WC in)器材B
|
|
--->(C的WC in)器材C
|
|
--->(D的WC in)器材D

由於不分流
且各器材間所接收的clock訊號都是來自同一台機器
所以一般來說除了準確度較高外
也比較不容易發生問題
所以是較為理想的連接方式

天亮了,也累了,在睡了之前總結一下

正確的使用word clock來連結各器材
除了可以使音像清晰正確外
也可避免數位雜訊的產生和時脈匹配不對產生的音像模糊或是訊號損失
以及讓音色更好聽（就是真的會比較好聽...不過蠻多人聽不太出來的樣子,哀∼）

例如m box如果用apogee的clock
即使是放音樂來聽而已
音色也感覺加分不少

所以各位版友們...可以的話,如果你器材很多
又還沒有專用的Master Digital Clock的話
趕快添購一台吧....哈
