     近2年对蓝光机打磨的兄弟日渐增多，特别是irc163大师的各种磨机方案层出不穷，看得自己也手痒，最近刚做完一个6声道后级，准备动手8078M，现将机器电源板放上来，请irc163大师和各位仁兄指点。

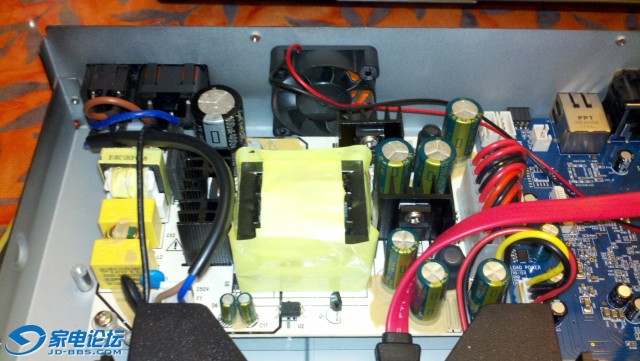

1、上图为电源板。

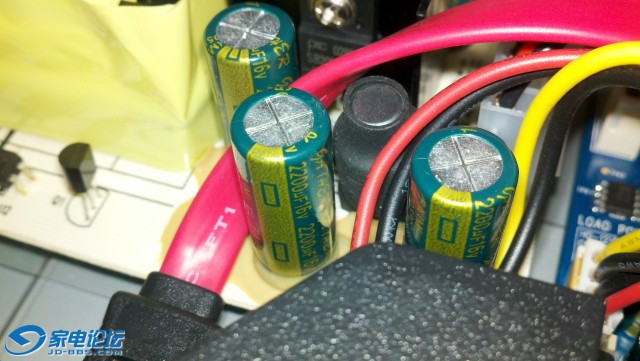

    所有电容都是叫gather这个牌子的，不知道是什么厂商的产品。主滤波为：100uf/400v ，变压器右边6个电容上面3个为2200uf 25v，下面3个为2200uf 16v，
搞不清楚哪个是一二级滤波。


2、下面3个电容

3、2个22uf/50v电容，应该是PW IC电容

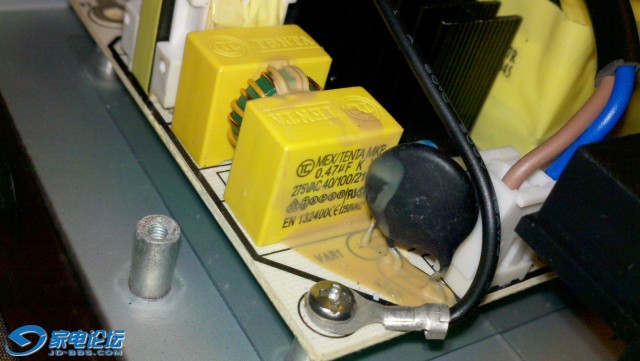

4、电源入口的EMI电容？

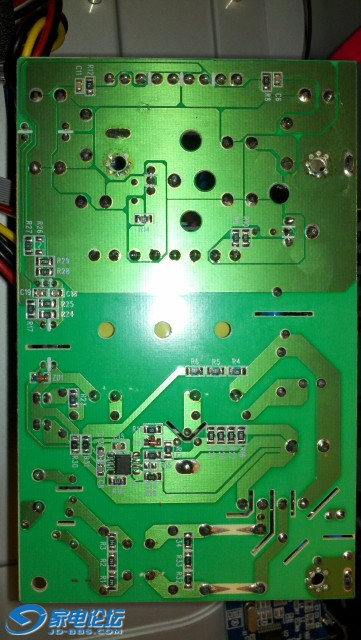

5、电路板后面

6、数字板入口的2个470uf电容不知道是否需要更换？

以上请各位大师指教，我的初步方案是：主滤波换成Nichicon KX
，变压器右边那6个全部换成化工的KZE 2200UF 25V(对于大师们推荐的KZH系列我只能找到2200uf 16v的，所以干脆用kze系列代替，按照ncc文档和台湾论坛的评价，KZE系列也是很不错的),数字板电源入口那个电容换成ELNA Silmic II的，2个22uf/50v的电容换成松下FC系列的，EMI安规电容换成绿精灵。

irc163

交易区新帖推荐

这个电路分析应该很简单：

三个2200uF/25v 电容那路应该是+12v输出，三个2200uF/16v 电容那路应该是+5v输出。 每三个电容中左侧两个是一级滤波（两个电容是并联的），右侧一个是二级滤波。 六个电容都使用KZH / KZE 2200uF/16v也可以， ＋12v那路用16v耐压的没有问题。 二级滤波如果能够使用音频电容的话声音更好些。可以用ROE EBM系列，体积应该不大。 如果体积大的话，用ROE EB 1000uF/16v的也可以，二级滤波有时候不需要那么大容量的。

其它你的选择都还可以，EMI电容用绿精灵的话要看空间是否放的下。PWM IC那两个22uF的用BC铝壳036系列比较好。 数字板上的电容换不换都行，意义不大。

最后就是还有一个调音的问题了，这个稍微复杂一些，具体只能自己试了。

doorman

irc163 发表于 2013-5-7 09:55
这个电路分析应该很简单：

三个2200uF/25v 电容那路应该是+12v输出，三个2200uF/16v 电容那路应该是+5v输 ...

多谢irc兄的指点，您说到二级滤波最好用音频电容，手上刚好有2个2200uf 50v的松下蓝壳白字M系列电容，德国拜亚动力A1耳放都用这种电容，是否用这个作为二级滤波也行？ 至于调音，主要是调哪些零件来调音？

irc163

doorman 发表于 2013-5-7 18:49
多谢irc兄的指点，您说到二级滤波最好用音频电容，手上刚好有2个2200uf 50v的松下蓝壳白字M系列电容，德国 ...

还是那句话，蓝光机的打摩和CD机、耳放等只有声音的设备打摩不一样，既要考虑声音还要考虑图像。 声音好的元件，图像可能不好，所以蓝光机打摩的选件比打摩CD机等不一样，要综合考虑图像和声音的。 所以用松下的电容作为二级滤波不好。

调音的话再说吧，不是很简单能说明白的，你换了元件后声音大致可以再说细的吧。

doorman

irc163 发表于 2013-5-7 21:38
还是那句话，蓝光机的打摩和CD机、耳放等只有声音的设备打摩不一样，既要考虑声音还要考虑图像。 声音好的 ...

奇怪，昨晚搞完后开机，发现看不出有啥变化，具体是：主滤波换成Nichicon KX
，变压器右边那6个全部换成化工的KZE 2200UF ，2个22uf/50v的电容换成松下FC系列的，EMI安规电容换成绿精灵0.47uf F1773。
(手上还有几只 化工LXZ 的2200uf)

影音次时代

交易区新帖推荐

PWM IC那两个22uF的，应该用飞利浦BC铝壳，不应该用松下。

变压器右边那4个一级滤波，换成化工的KZE 2200UF是不对的，应该用化工25V/2200UF的KZH。

还有两个估计是二级滤波，应该用ROE 的EBM。

EMI安规电容应该换ERO的蓝精灵1840或者1841.

影音次时代

磨机其实是一个整体的方案，包括换电容、换保险、拉屏蔽钢板、加铜底座、换机内电源座到电源板的连接线等等，任何一个环节处理不好的话，效果不会好，与打磨前差距可能不大。

但是整体方案要是处理好了，效果比原来提升很大。


焊锡建议就用日产的千柱含银焊锡吧，声音通透均衡些。

知道焊锡的声音走向后，还可用欧亚德焊锡和德国M-CAP焊锡微调。
