三枪巴可1208/2变身1209S及输入板摩改，47楼尾板小改进令三枪拥有接近DLP投影般的锐度

zxh@398 · 发表于 2013-4-24 09:08

本帖最后由 zxh@398 于 2013-4-24 09:12 编辑

{:soso_e113:}谢斑竹加精！这套镜头真心喜欢有机会一定要弄一套。假如是1208S加装09MFX管的话整机效果大约能到NEX1352LC的水平，虽然用同型号管的1292标称700流明但用索尼9寸管的巴可肯定不止这个数。我自己估算1000峰值应该会有，但比用P19LCP07的1209/2管高亮处确实要弱势。但区别不能说非常大，既然巴可原厂都敢把用这个管的机标称1230流明都有其参考性的。
装管的这位三枪粉丝另外还买了套原用于909的三只投影管，绿型号是PT22-XX 红蓝是 P19LUG而且是带管总成的。到货后我帮他在我的1208S “ 人妖机”上面先试机，价钱可以说很便宜所以我建议值得冒下险拿下（关键是物流的事）。装管需要更改尾板，把原索尼针脚调成松下的。试机效果出乎意料，虽然同是9寸管这个管的力度非常的好并且暗部的细节要多很多。字体可以用雕刻来形容，通常好的暗部细节是由电路的GAMMA提升电路造成但同样是一部机装这个管表现会更加突出。暗部的数码格子和更多的细节看的很清楚，有些影片字幕与画面结合处的数码剪接纹路（可能叙述的不太准确）都能看清楚这个确实感到意外。实践证明好的机器就是优秀的管加优秀的电路，关键还是管子重要几乎决定的机器的好与坏。

更改为松下管脚针后的接线

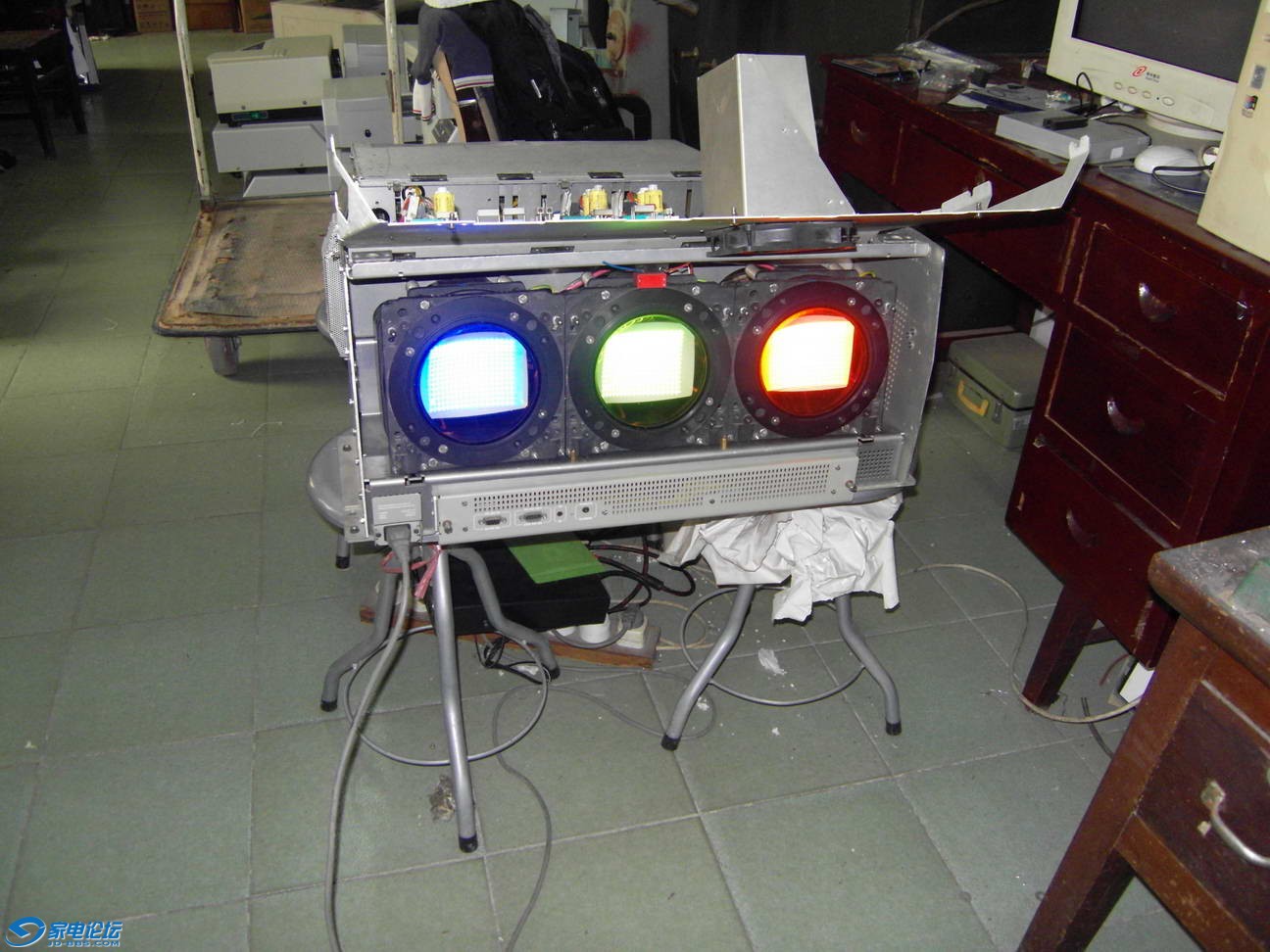

909管在1208S上面正常亮机

框架是带有管平面调节的，可以保证任何角度都安装完美，绿管液体有些变质需要更换了

当然要发挥管的效果调试也很重要，装管或者多年的机器要调试完美其实并不复杂神秘。对于巴可机来说先把电磁聚焦打到50松开聚焦线圈螺丝移动前后使其中部最清楚，不这样做的话边缘的电磁聚焦可能会超出可控范围。然后就是磁环的调整巴可只有两对级片可调相对不是很难，对比度打到最大移动扭动磁环把圆点尽量调成园即可。调好后网格很可能不会居中调行场板的红蓝小位移电位器即可，这样做可以大幅提高机器的聚焦水平效果明显。其实磁环附近没有高压的无需担心，不放心可以戴个一次性手套也可以很安全的。中间的园点不散的话就可以退出调整过程，网格居中后去ADJ菜单里找到像散的项目把边缘的圆点也调成圆然后回到聚焦菜单进行聚焦的调整。这样的工作可以令整体画面聚焦更出色，方法简单稍有动手能力的一定能做到。

wsp · 发表于 2013-4-24 15:36

看见搞巴可就来凑热闹

zxh@398 · 发表于 2013-4-24 16:30

上一张808S点9寸管的照片，红色的是NEC PG10000的红管绿的是松下九寸三枪的P19LQA管。都可以应用于巴可上面且聚焦不受影响，808S要改9寸据去侧边铝档板即可。可能有人担心据开后可能会存在辐射的问题，巴可那么多铝是用来屏蔽电磁辐射的。里面的频率最高不超过200MHZ，只能对AM/FM无线设备产生一定干扰对人绝对的安全。原机的铝也不是为了防止射线辐射的，因为铝的射线防护能力非常的弱通常是用密度高的材料（例如铅）进行射线的屏蔽。而且X射线有强烈的方向性只能向前辐射，人坐在旁边和吊投下方或者后面都是不可能受到射线辐射的。只有背投方式才有可能，但这种机器的射线放射量非常的低即使背投也肯定符合国际的放射标准。何况也极少用这种三枪作为背投使用

zxh@398 · 发表于 2013-4-24 16:41

DIY该机的部分基本完结，8寸升级9寸可以得到更通透更大气的画面。9寸常见的三种优秀机器EH9500 G90 巴可9系列出来的效果都不是8寸可以匹敌的，其实这些机器的差异并不大一样都具有9寸共通的优点。有些型号的9寸或许有些缺点，但可以通过相应的东西进行补偿只要自己能接受就是最好的。下面会陆续介绍巴可的各项简单的小改进

hxn570 · 发表于 2013-4-24 16:58

顶钟先生，拼装玩法，看来你的“收藏”还真不少。8寸改9寸、空藕改液藕、换红绿C碗、换高截止频率运放都会有效提升机器性能，只是1208/2改成1208S值得商榷。

tjh138 · 发表于 2013-4-24 21:40

顶钟板，你对巴克可是玩的出神入化了。

zxh@398 · 发表于 2013-4-25 09:12

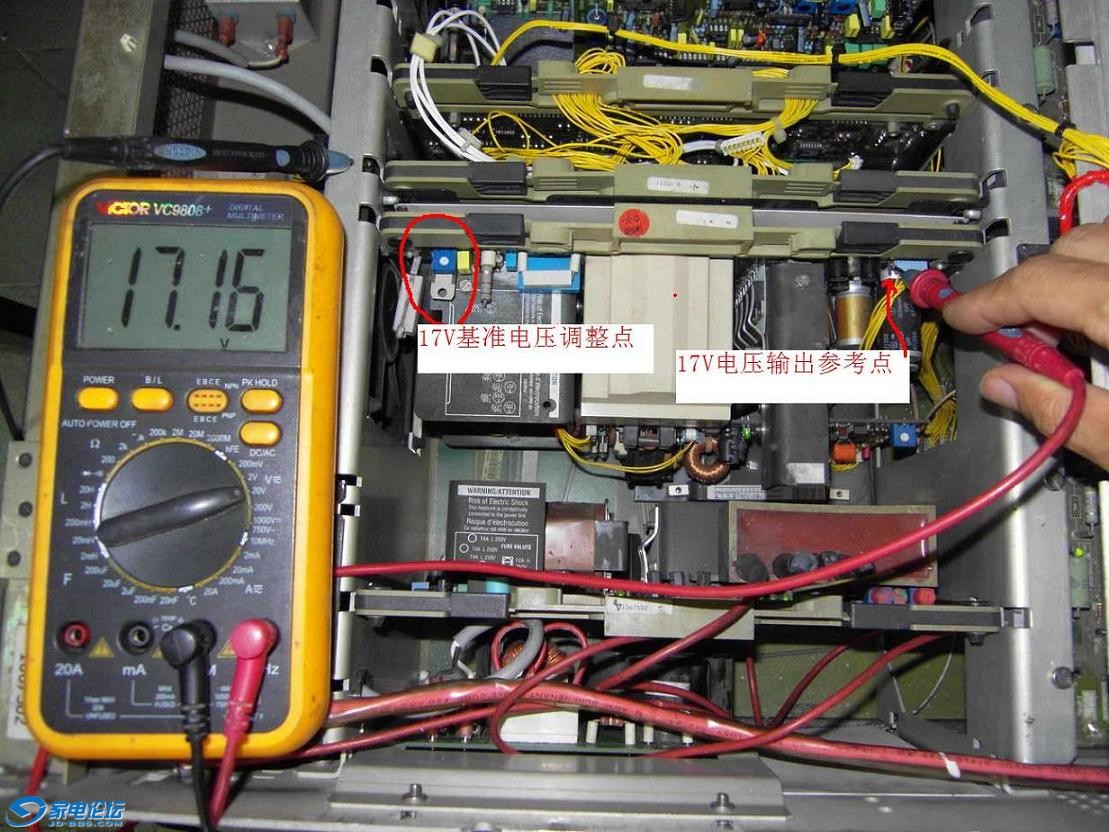

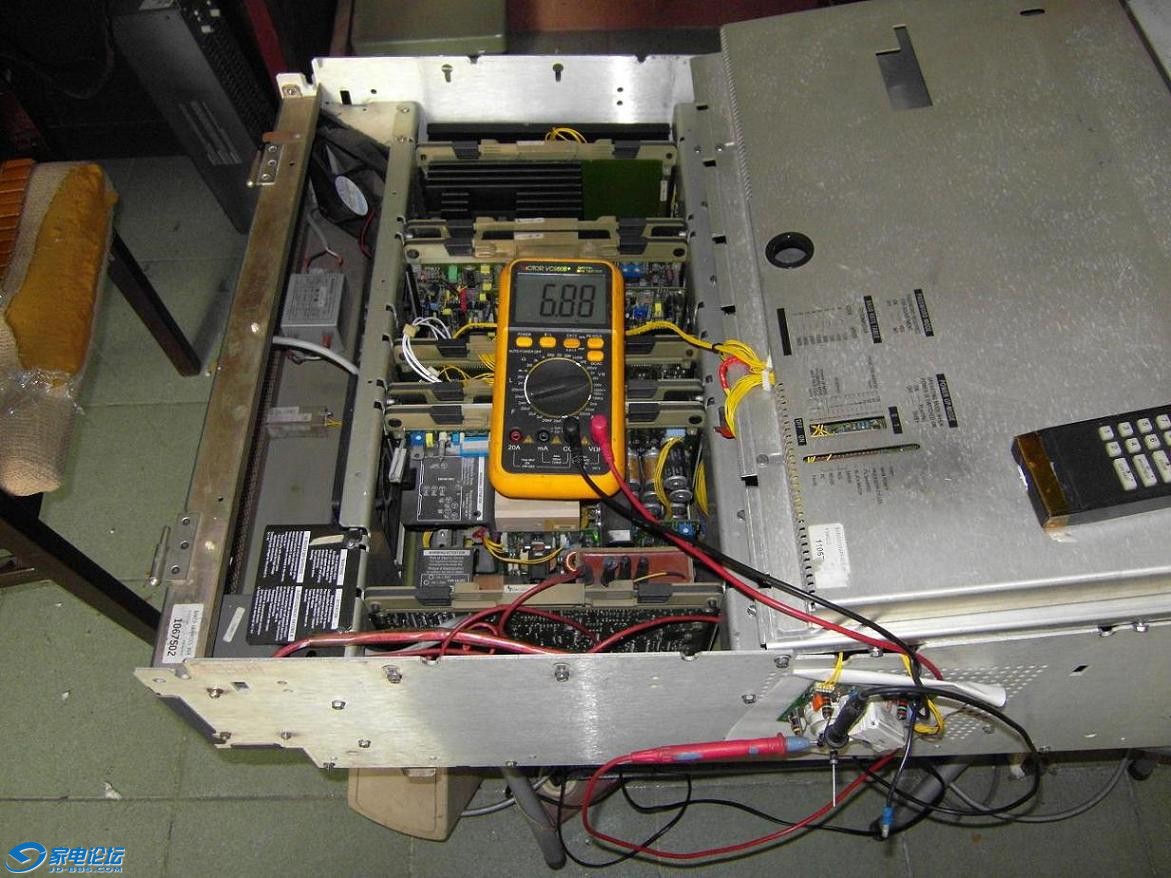

上两张张巴可电源板电压调整的图片，也就是电源17V的调整。这个17V只是一组但和巴可内多数电源是联动的，这里关键是影响灯丝电压的供电。巴可电源板的这个测试点的电压在17-17.5V之间，通常测量到的电压是17.2V。这里的电压越高就意味着各级的电压都会升高（高压供电另外独立不受此影响），更高的供电会带来更好的效果和亮度。但会引起显像管阴极的过早衰老，通常灯丝电压（平均值6.3V）增加5%寿命会下降30%。即使是原厂的巴可灯丝电压都有些过高，所以很多巴可很难挨到1W小时甚至更小的时间管力度很好的。但很多其它品牌的三枪可以做到管炭烧都可以很好的亮度就是这个原因，是减是升这个要自己去取舍我建议将这个电压调至17V即可。
