120w带PFC的数字功放，，原创，，，，，，，

背景：
        一直许久以来，都喜欢听歌，虽然只是傻瓜式的听听旋律，我从不研究什么歌词的。
        但是有个好点的功放和音响将会使得这件事便得更加愉快，大一那年我做了自己第一个功放，TA2030，一个单声道的
        大二那年，我做了第3个功放，ta1521，这是个双声道的，只是没超市柜台上功放的澎湃感觉。
于是乎，现在大三了，我也还打算做一个音响来结束我的学校生涯。


正文：
       前面做的都是比较简单的，所以问题也是一推（可能现在这个功放也是），最让我头疼的是电源，因为采用的工频变压器所以在我那个遥远的乡村老家，电压一低，声音就上不来了，，，，，那种感觉十分的不爽，于是这次决定做个宽电压的，也就是用开关电源。


大概参数：
      85到265交流输入电压带功率因数校正，（节约电费） 功放输出平均120w，峰值240w（a2020数字功放）双声道，电子三分频

电路原理：
有进线开始是一个emi滤波整流电路---接着是功率因数校正电路（提供在全球电压输入情况下提供380v直流电压）---然后是三路公地电源，输出为12.5v  5a，短时间7a完全没问题，电源是给3个ta2020供电，每个ta2020现对于是独立供电（我怕要是一个12.5v 250w电源同时给3个功放供电可能会导致输出不足），旁边是由运放和电阻电容组成的电子分频，理论分频段是0到500,500到5k，5k以上，但是实际可能是另外一回事。

原理是很简单的，采用开关电源是因为体积小功率大，数字功放是因为我没听过那是和什么样的效果，看别人做的数字功放还行，就决心一做。

原理是比较简单，pcb就花了好几天时间
来张图

虽然已经努力把板子做小，但是还是达到了19*20cm，现在板子还在快递中，真想快点拿到板子


当然有功放没音响是不行的，对于我音响我就是个菜鸟，这是公认的。

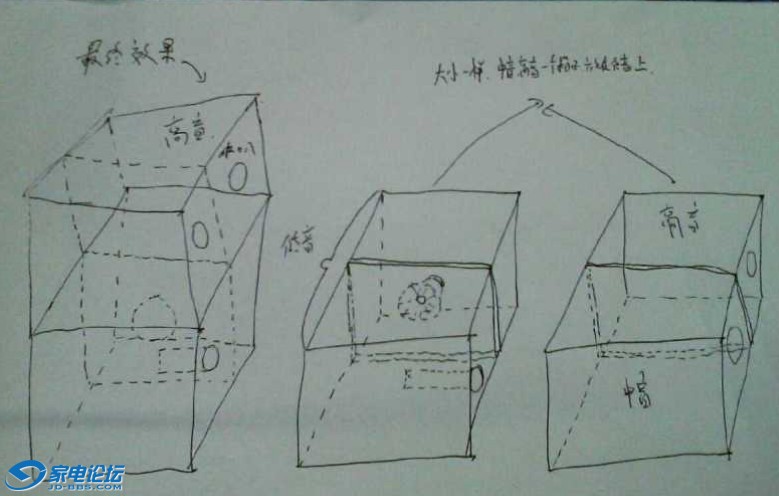

还是上个效果图

箱子长宽高比例0.6:1:1.6
由于今天一个不小心买了两块14mm厚1.2*2.4米的木板，所以最后的箱子，是0.96*0.3*0.36米，两个箱子要用掉3.8平米米左右的木板。
现在板子还没回来，赶紧把箱子做出来，我相信这个功放不会让我很失望
