本帖最后由乐乐稳于 2013-5-12 22:51 编辑

声明: OPPO BDP-103SE BDP-105SE非官方版本而是民间烧友用OPPO BDP-103和105升级改磨而来 SE只是为区别磨改机与原机的型号区别请各位不要追究官方是否有此版本本改磨机器提供磨改部位一年质保

OPPO蓝光自上市以来赢得广大蓝光用户的一致好评名声享誉全球在全球音响界内可谓无人不知无人不晓凭借高端的定位优质的工艺优良的售后和完美的效果已经成为了私家影院必不可少的蓝光碟机 OPPO有着良好的电路基础是一台很好的升级改磨机器所以我们针对OPPO的电路对OPPO BDP-93 BDP-103做了电路和音频升级升级后的机器较原机比较画质提升约为15%(直观) 音质约提升30%(耳听) 我们将磨改后的型号定为 OPPO BDP-93SE和OPPO BDP-103SE 以下是改磨方案及细节图片欢迎围观指导

此改磨方案适合 OPPO BDP-103和OPPO BDP-93

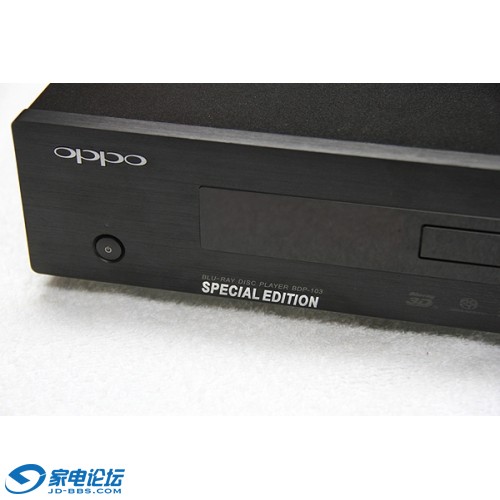

首先公布一张磨改后的OPPO BDP-103SE 外观图

OPPO BDP-103SE 外观

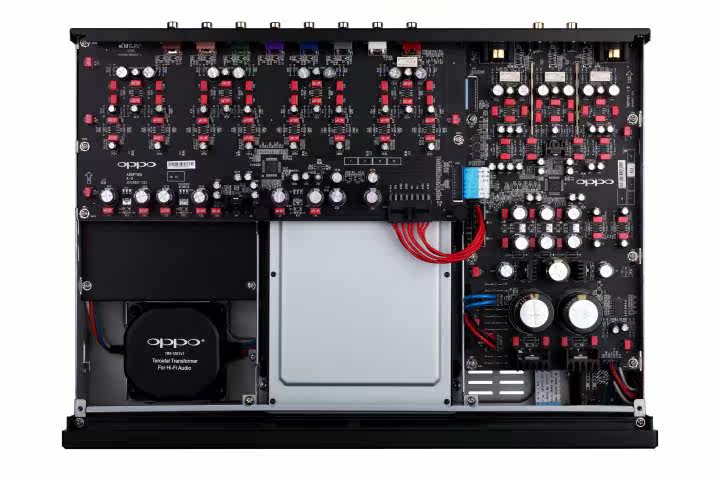

未改磨的OPPO BDP-103内部结构

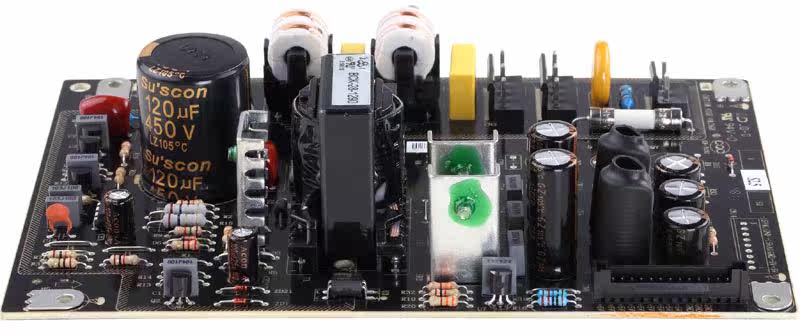

原机电源部分特写

OPPO103SE蓝光播放机 摩改方案

从以上图片中我们已经可以看到 OPPO的整个电路结构都是比较精密的
而且器件排列都是非常的整洁大厂的设计不得不赞

原机的就不多说了进入我们的主题打磨版OPPO BDP-103SE

OPPO BDP-103SE升级部分主要分为两大块

一电源升级电源是电器的主命脉电源决定机器的稳定性
对画质音质都有很大的影响处理好电源至关重要电源加强不可小视

二模拟音频虽然现在主流HDMI数字传送音频但很多人应该都不清楚模拟音频的好处
OPPO保留了模拟7.1音频输出主要是针对直接后级用户和老的无HDMI数字输入功放的用户
为客户考虑的比较周全模拟音频即使在新的HDMI功放中也可以使用可以用于2声道听音乐和7声道LPCM的演唱会这种感觉和HDMI输出输出有不同的概念

OPPO BDP-103SE 电源部分特写总共6图清晰的呈现了新版电源与老版本的不同之处

OPPO103藍光播放機 摩改方案

---電源模組摩改---

摩改方案/ 價格(人民幣計)				元件/模組	數量	原機元件	摩機元件
A	B	C	D	元件/模組	數量	原機元件	摩機元件
☆	☆			機內電源線(1)	1套	鍍錫無氧銅線材	Dupont Teflon 4N單晶銀線材
		☆	☆	機內電源線(2)	1套	鍍錫無氧銅線材	Dupont Teflon 7N單晶銅線材
☆	☆	☆	☆	IEC電源尾座	1個	家電用鍍鉻青銅IEC尾座	PALIC鍍銠鉑金單晶銅IEC尾座
☆		☆		電源保險裝置(1)	1套	家電用陶瓷管狀小型保險絲	美國 SPRAGUE(思碧) 2A油浸保險裝置
	☆		☆	電源保險裝置(2)	1套	家電用陶瓷管狀小型保險絲	可替換式保險絲模組
☆	☆	☆	☆	市電噪音抑制組	2粒	低價0.1mf 250VX2交流電容	以色列Vishay超級發燒級0.1mf 450V交流電容
☆	☆	☆	☆	阻尼二極管	4粒	國產整流子	Philips BY228 damping diode
☆	☆	☆	☆	怏速整流模組	2粒	國產整流子	Philips BY228 damping diode
☆	☆	☆	☆	旁路並聯電容	3粒	不知餅型小電容	Philips　120P軸向電容
☆	☆	☆	☆	高壓主濾波電容	1粒	台灣Suscon 120mf 450V電解電容	美國AeroM 330mf 450V高頻低阻電容
☆	☆	☆	☆	直流二次濾波	3粒	TK 2200mf普通電解電容	日本Rubycon(紅寶石) 發燒級高頻低阻抗電容
☆	☆	☆	☆	直流二次濾波	4粒	TK 470mf普通電解電容	日本Rubycon(紅寶石) 發燒級高頻低阻抗電容
☆	☆	☆	☆	直流二次濾波	5粒	TK 220mf普通電解電容	日本Rubycon(紅寶石) 發燒級高頻低阻抗電容
☆	☆	☆	☆	2nd濾波並聯電容	8粒	國產方型小電容	德國西門子0.68mf250V小電容
☆	☆	☆		PWM IC電容	2粒	TK普通電解電容	德國德律風根專用Flolyt 220mf25V軸向電容

有打"☆"為摩改項目;

-7.1聲道輸出部份---

摩改方案/價格(人民幣計)		元件/模組	數量	原機元件	摩機元件
A	B	元件/模組	數量	原機元件	摩機元件
☆		電源裝置電容	6粒	TK普通電解1000mf25V	Rubycon (紅寶石)1000mf35V發燒級高頻低阻抗電容
☆	☆	解碼裝置	8粒	TK普通電解1220mf25V	德國Frako解碼器材專用電解電容
☆	☆	輸出模組	16粒	TK普通電解10mf25V	美國產 Kenus 發燒級音頻專用鉭電容

有打"☆"為摩改項目;

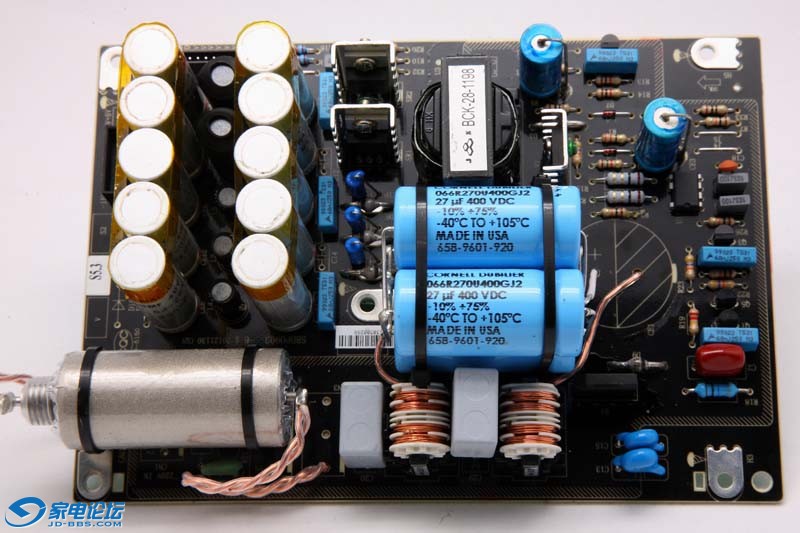

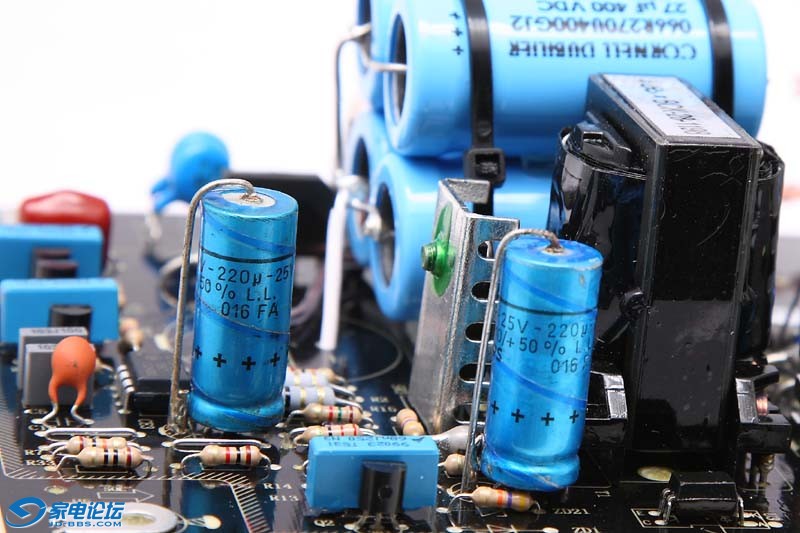

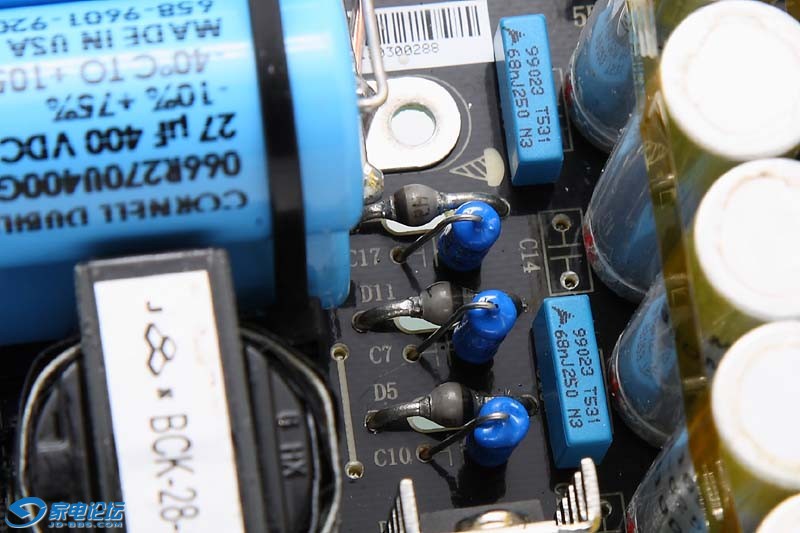

OPPO BDP-103SE 电源特写

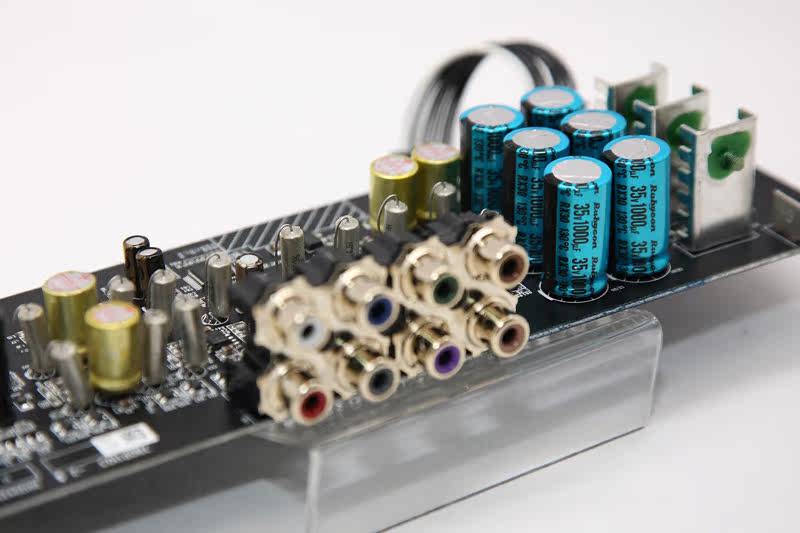

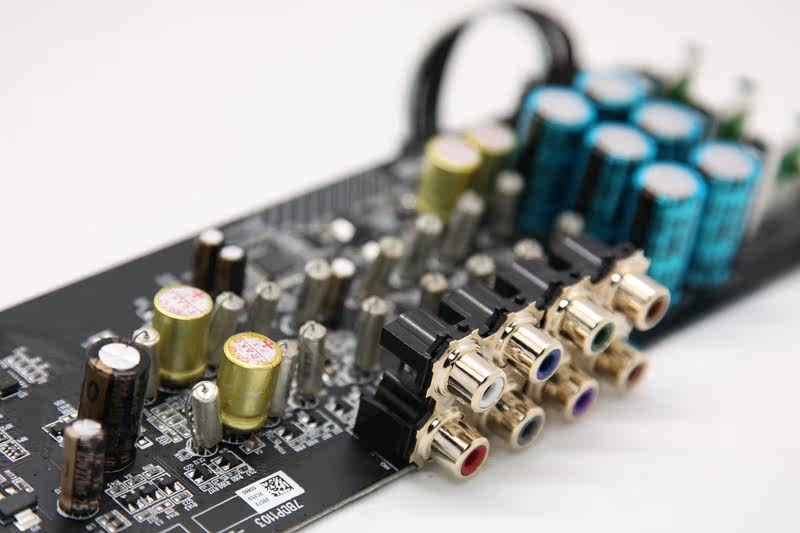

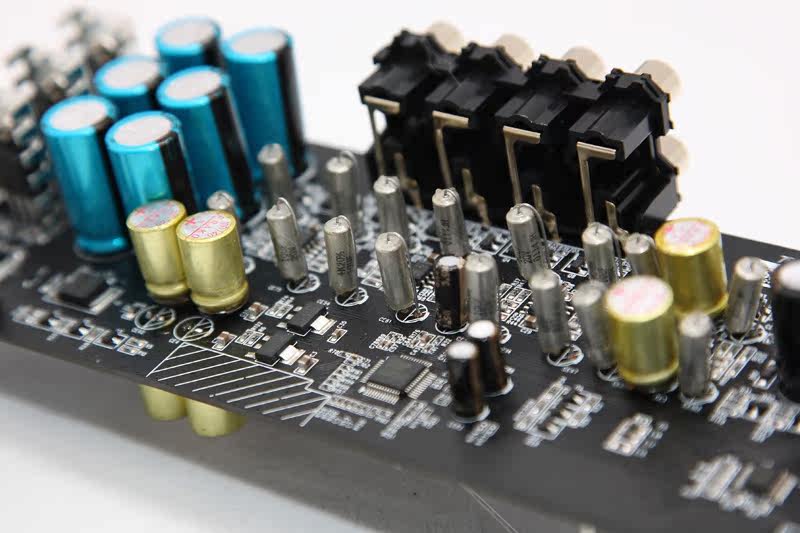

OPPO BDP-103SE 模拟音频修磨特写

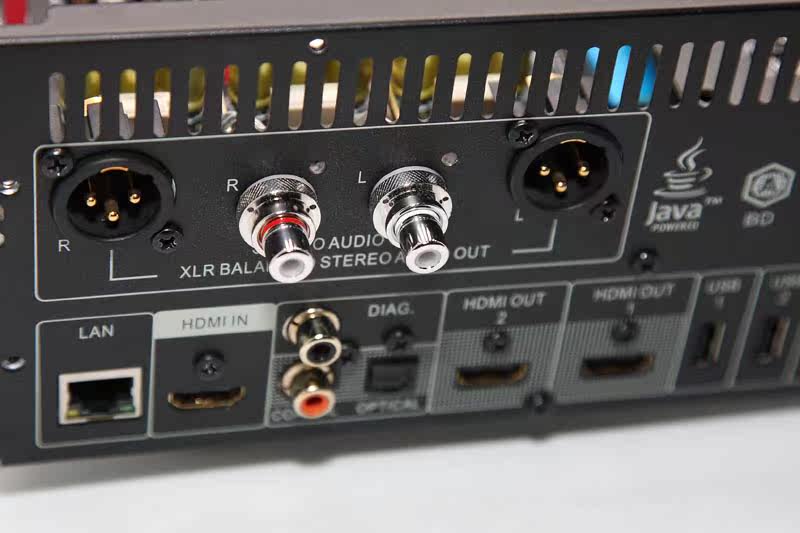

OPPO BDP-103SE 进点尾插及机内线特写

看到以上的改磨图片和改磨清单大家最关心的应该是改磨后的效果

以下就上传磨改后和磨改前的对比图片

先公布器材: 蓝光机 OPPO BDP-103 OPPO BDP-103SE

投影机 SONY HW30ES 配 120寸高清白幕

功放机 SONY STR-DA5600ES 7.1声道次世代功放

音箱 Klipsch RF62 RC62 RS52 RS42 JL-AUDIO F113

照相机佳能 5D MKII 24-105镜头

处理器 PHOTOSHOP 只缩减图片大小另存选择(中5)

以上设备都在默认是出厂设置没有通过专业的视频调教保证原始效果

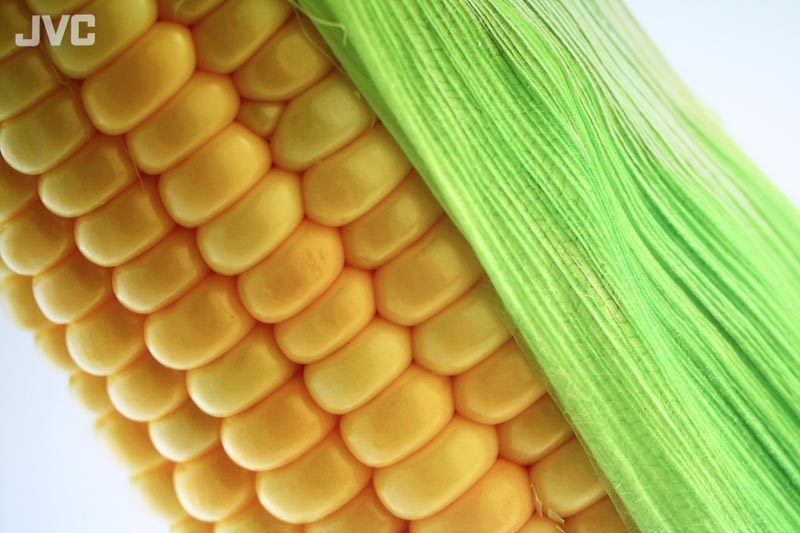

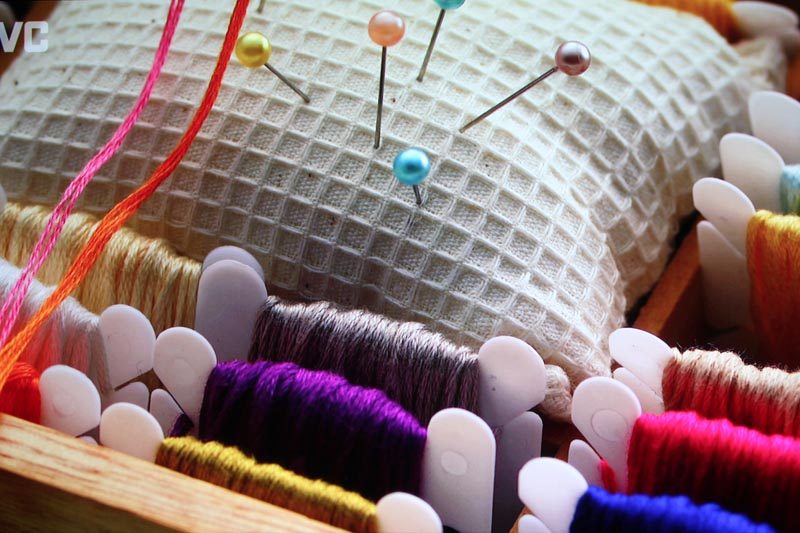

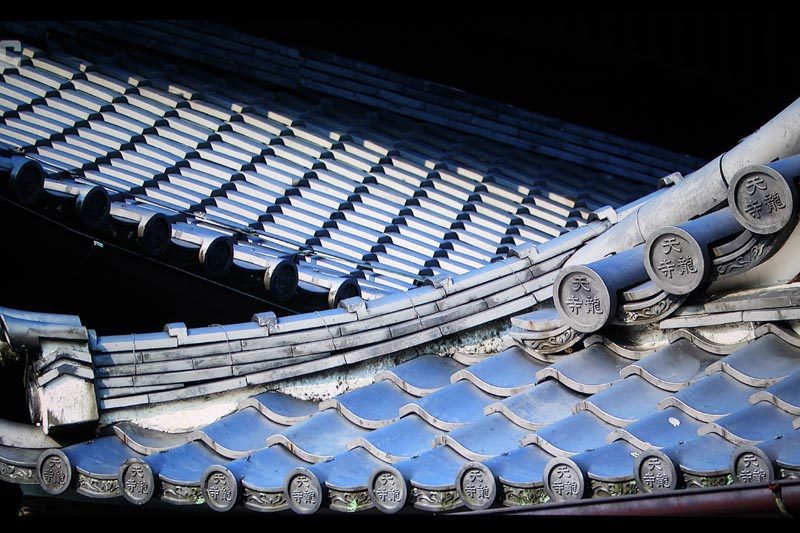

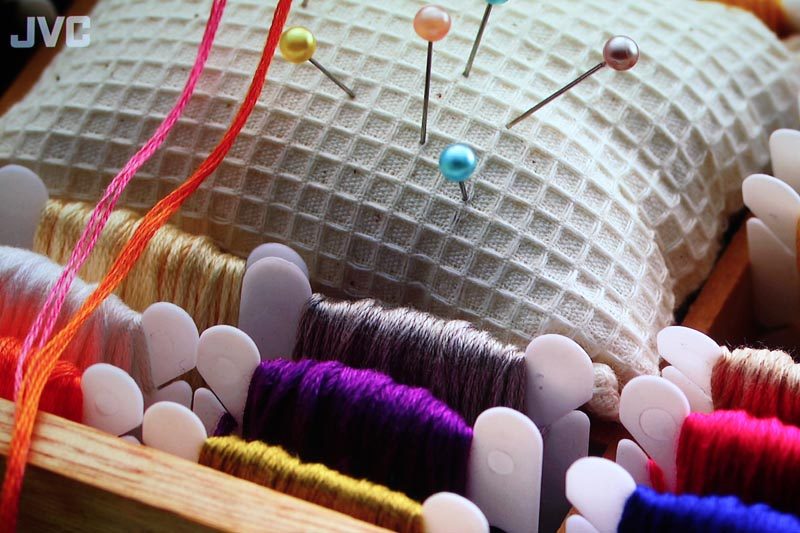

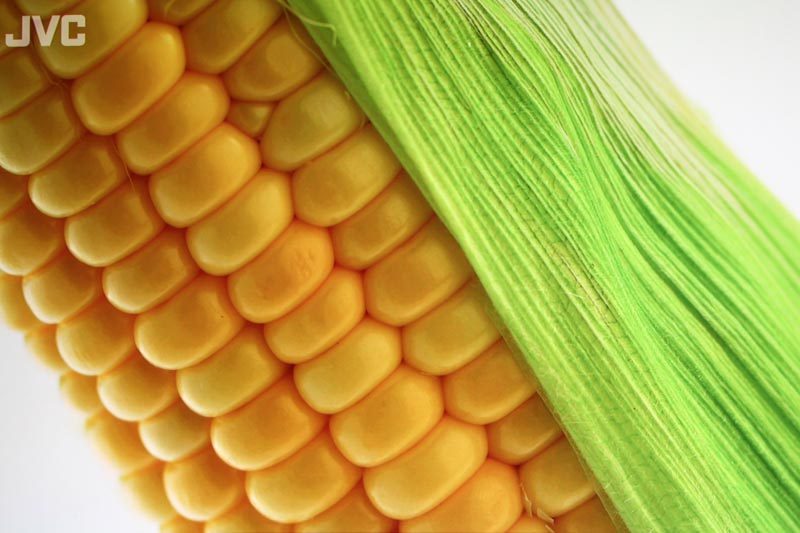

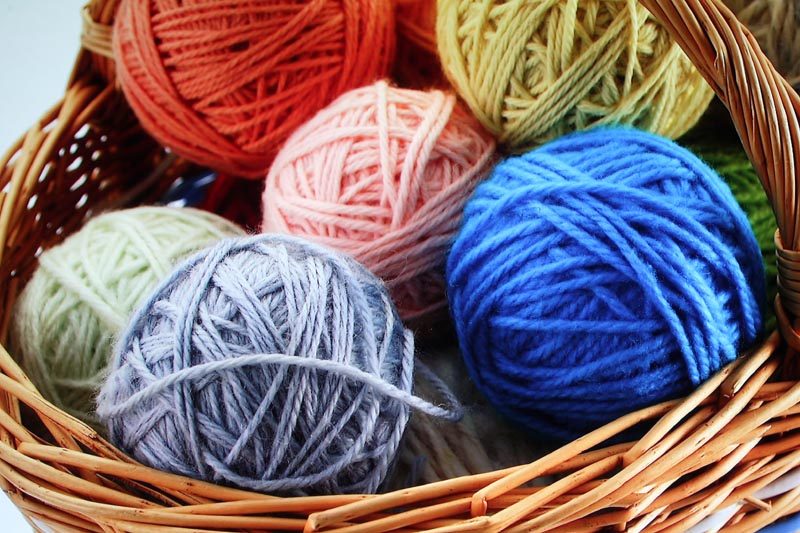

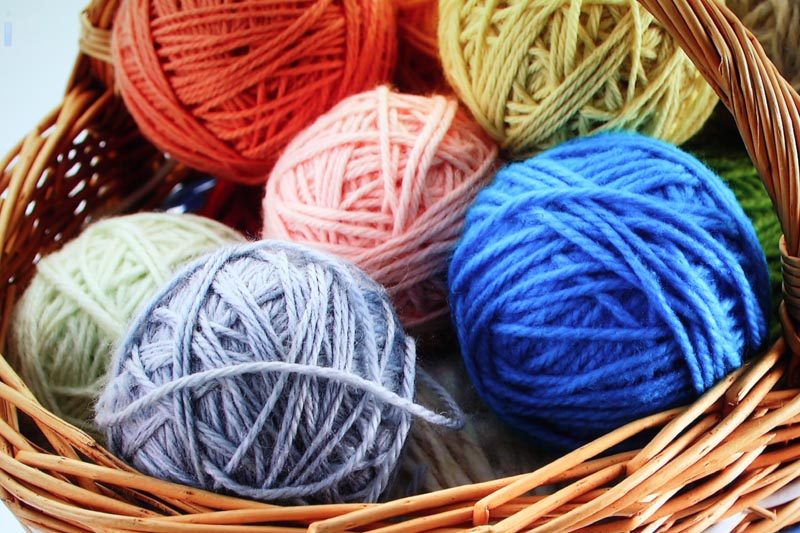

OPPO BDP-103 (上图)PK OPPO BDP-103SE (下图)

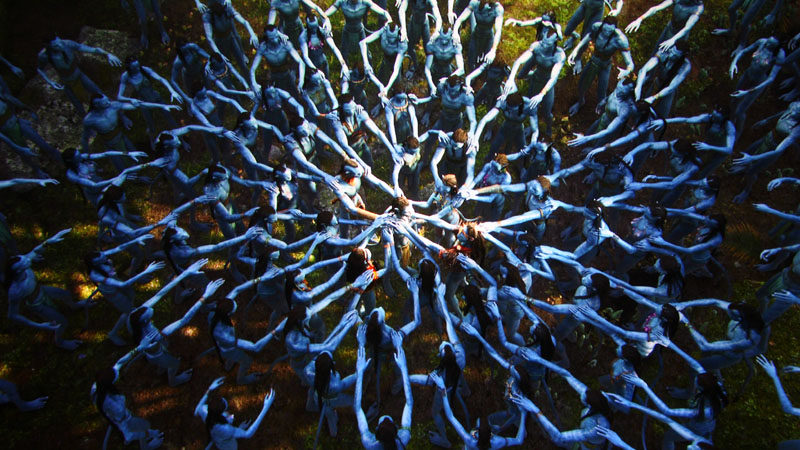

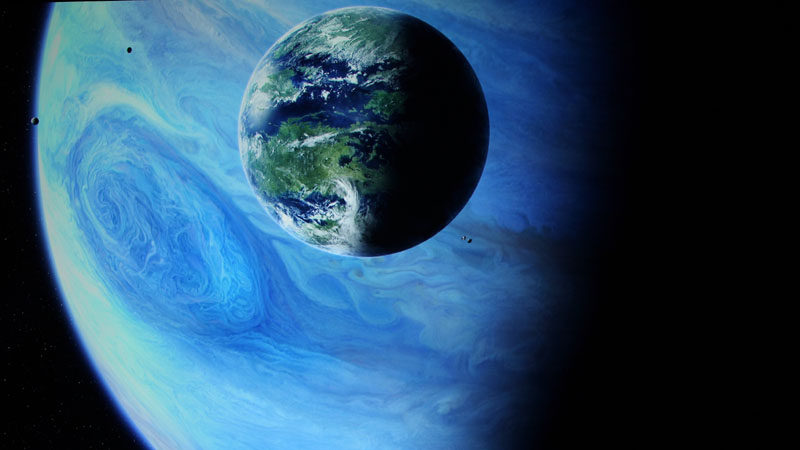

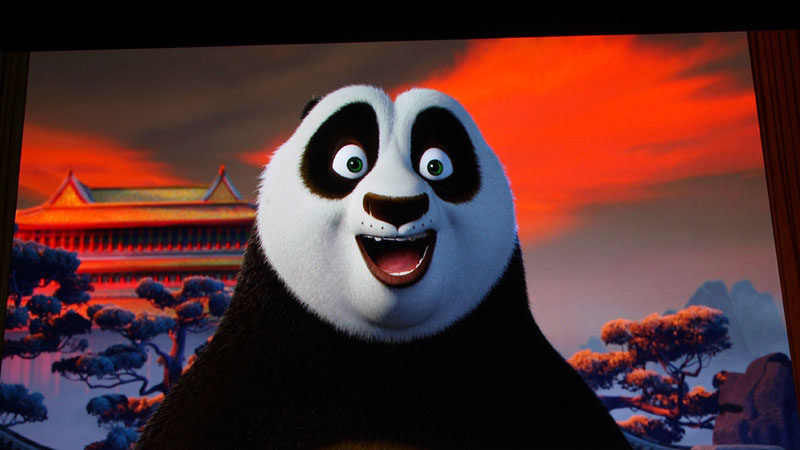

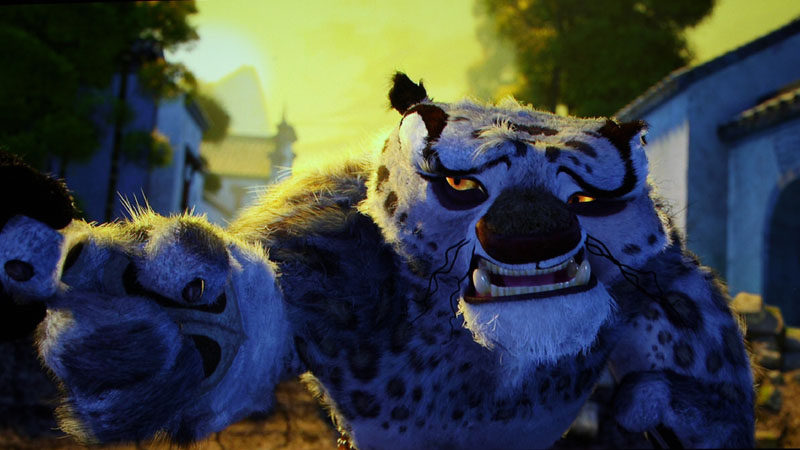

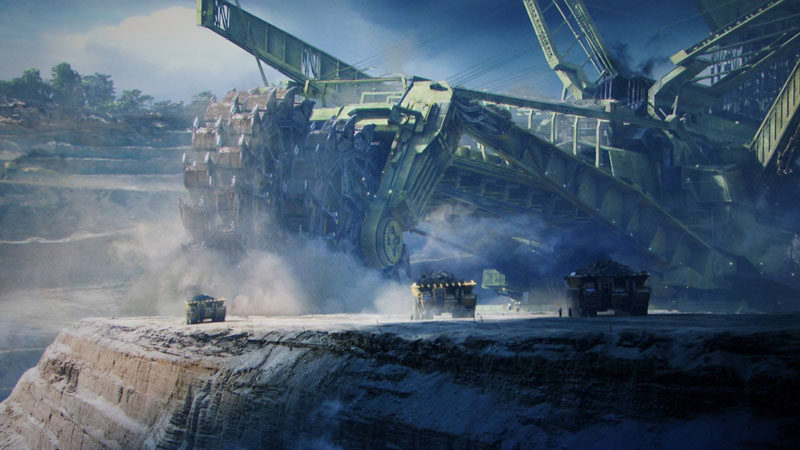

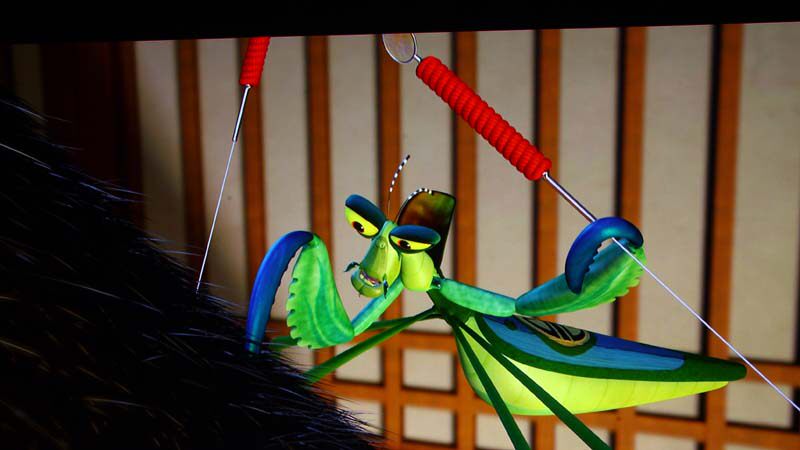

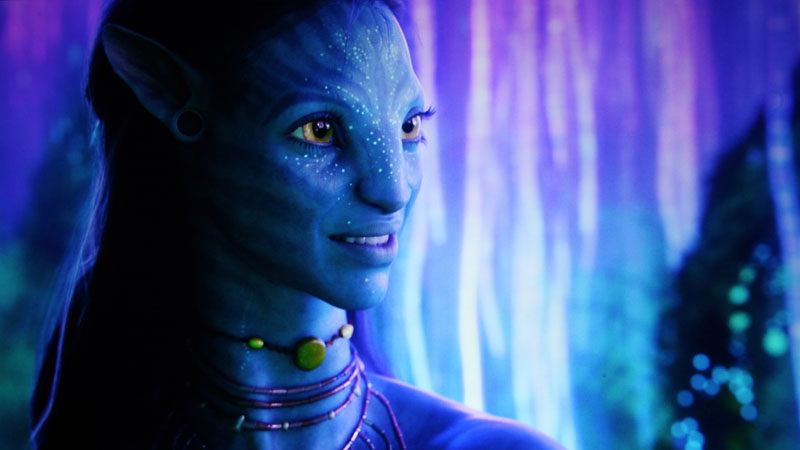

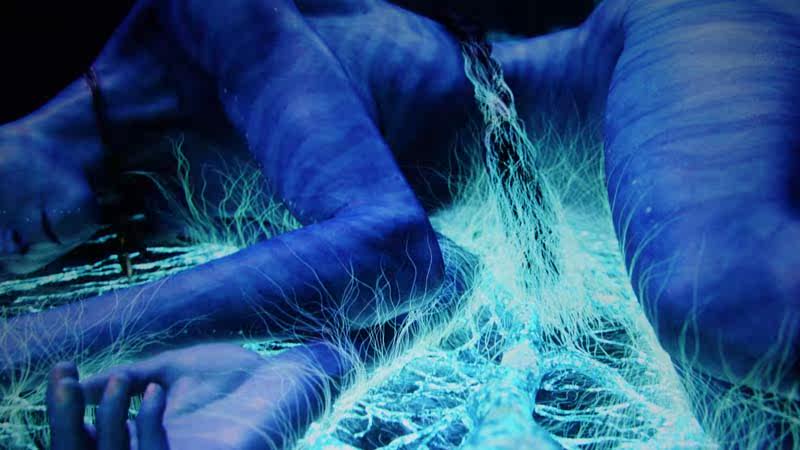

下面几张图片是OPPO BDP-103SE 屏摄的图片供欣赏屏摄选自阿凡达和功夫熊猫

OPPO BDP-105SE 旗舰升级改磨方案
此方案适用与OPPO BDP-95与BDP-105
作为OPPO的旗舰机型 OPPO 105采用了环形变压器使机器供电系统更加稳定 ES9018音频解码搭载QDEO视频处理所以比OPPO BDP-103效果要好很多但经过OPPO BDP-103SE升级改磨后却能超越105 这也给我们改磨人有了更大的信心花费数月精心研究测试终于将105正式推向一个新的高点画质提升15%左右音质提升40%左右 105SE全面爆发极致画面细腻声色待君鉴赏......

OPPO BDP-105原机电路图(包含电源/7.1音频/立体声)

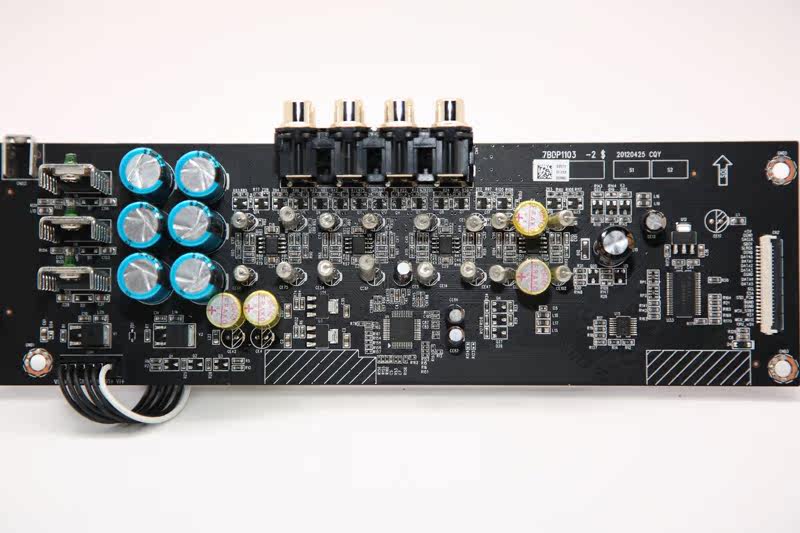

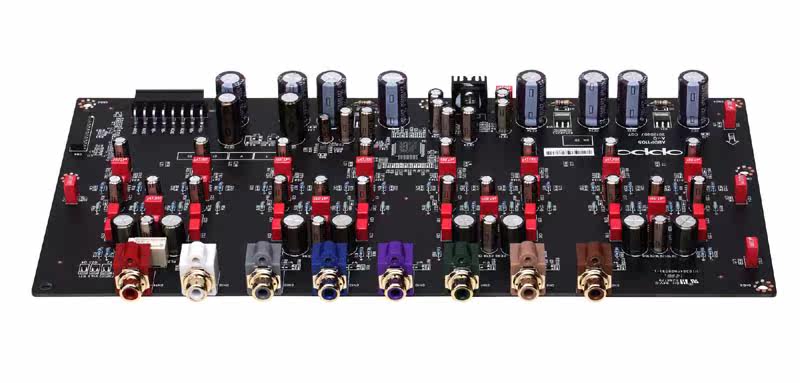

OPPO BDP-105 原机模拟7.1音频板

OPPO BDP-105原机电源板

OPPO BDP-105 立体声音频板

OPPO BDP-105SE升级磨改主要分三项
分别为电源部分 7.1声道部分和立体声输出部分
三个部分的应用如下
用OPPO蓝光作为视频源用HDMI数字输出的用户可以只升级电源部分
用OPPO蓝光作为视频源用模拟7.1输出的用户可以升级电源+7.1部分
用OPPO蓝光作为视频源及hifi音频源的用户可以升级电源+立体声部分
用OPPO蓝光作为视频源且涉及用独立后级和兼顾hifi的用户
全面打磨升级电源+7.1+立体声
改后的OPPO BDP-105SE 画质清晰锐利噪点细腻色彩沉稳黑位体现更强
改后的OPPO BDP-105SE 音频细致耐听润耳解析力强弹性好高频稳中频厚低频沉胆味十足你没看错真的胆味十足 (模拟音频板采用德国flolyt高品质胆机专用电容)

OPPO BDP-105SE蓝光升级改磨方案

OPPO105藍光播放機摩改方案

---電源模組摩改---

摩改方案/ 價格(人民幣計)				元件/模組	數量	原機元件	摩機元件
A	B	C	D	元件/模組	數量	原機元件	摩機元件
☆	☆			機內電源線(1)	1套	鍍錫無氧銅線材	Dupont Teflon 4N單晶銀線材
		☆	☆	機內電源線(2)	1套	鍍錫無氧銅線材	Dupont Teflon 7N單晶銅線材
☆	☆	☆	☆	IEC電源尾座	1個	家電用鍍鉻青銅IEC尾座	PALIC鍍銠鉑金單晶銅IEC尾座
☆		☆		電源保險裝置(1)	1套	家電用陶瓷管狀小型保險絲	美國 SPRAGUE(思碧) 2A油浸保險裝置
	☆		☆	電源保險裝置(2)	1套	家電用陶瓷管狀小型保險絲	可替換式保險絲模組
☆	☆	☆	☆	市電噪音抑制組	2粒	低價0.1mf 250VX2交流電容	以色列Vishay超級發燒級0.1mf 450V交流電容
☆	☆	☆	☆	阻尼二極管	4粒	國產整流子	Philips BY228 damping diode
☆	☆	☆	☆	怏速整流模組	2粒	國產整流子	Philips BY228 damping diode
☆	☆	☆	☆	旁路並聯電容	3粒	不知餅型小電容	Philips　120P軸向電容
☆	☆	☆	☆	高壓主濾波電容	1粒	台灣Suscon 120mf 450V電解電容	美國AeroM 330mf 450V高頻低阻電容
☆	☆	☆	☆	15V直流二次濾波	3粒	TK普通電解電容	日本Rubycon(紅寶石) 發燒級高頻低阻抗電容
☆	☆	☆	☆	5V直流二次濾波	3粒	TK普通電解電容	日本Rubycon(紅寶石) 發燒級高頻低阻抗電容
☆	☆	☆	☆	2nd濾波並聯電容	6粒	國產方型小電容	德國西門子0.68mf250V小電容
☆	☆	☆		PWM IC電容	2粒	TK普通電解電容	德國德律風根專用Flolyt 220mf25V軸向電容

有打"☆"為摩改項目;

---7.1聲道輸出部份---

摩改方案/價格(人民幣計)		元件/模組	數量	原機元件	摩機元件
A	B	元件/模組	數量	原機元件	摩機元件
☆		電源裝置電容	8粒	TK普通電解1000mf25V	Rubycon (紅寶石)1000mf35V發燒級高頻低阻抗電容
☆	☆	解碼裝置	7粒	TK普通電解220mf25V	德國Frako解碼器材專用電解電容
☆	☆	輸出裝置	12粒	TK普通電解100mf35V	德國Frako解碼器材專用電解電容
☆	☆	輸出裝置	8粒	紅WIMA 0.47mf 100v電容	德國Simens 0.47mf100v千層無極電容

有打"☆"為摩改項目

---模擬輸出部份---

摩改方案/價格(人民幣計)		元件/模組	數量	原機元件	摩機元件
A	B	元件/模組	數量	原機元件	摩機元件
☆		電源裝置電容	2粒	ELNA 電解5600mf25V	Jensen 4700mf 60V高頻低阻抗電容
	☆	電源裝置電容	2粒	ELNA 電解5600mf25V	SPRAGUE(思碧) 6800mf80V 高頻低阻抗電容
☆	☆	電源裝置電容	8粒	TK普通電解1000mf25V	Rubycon (紅寶石)1000mf35V發燒級高頻低阻抗電容
☆	☆	電源裝置電容	8粒	普通阻尼二極管	Philips BY228 damping diode
☆	☆	輸出裝置	9粒	TK普通電解100mf35V	德國Frako100mf40V解碼器材專用電解電容
☆	☆	輸出裝置	6粒	紅WIMA 0.47mf 100v電容	美國西電AT&T 0.47mf100v發燒音響級電容
☆		RCA 端子	2粒	鍍金RCA 插座	鍍銠白金RCA插座
☆		RCA 插座接線	0.3m	---------	Dupont Teflon 4N單晶銀線材
