投影幕布可自己改成遥控的，初步设想利用遥控灯的遥控器组件，到时再上改装图分享！！！

期待!

foobar87

lgdlgd 发表于 2013-6-14 08:07
灰幕全部放下时下边沿距离地面70厘米，幕布黑色边缘5厘米，120寸的画幅高度是150厘米，投影机w1070的镜头 ...

楼主怎么没把幕布上黑边高度计算上去啊

lgdlgd

foobar87 发表于 2013-6-15 09:10
楼主怎么没把幕布上黑边高度计算上去啊

幕布的上黑边本是一个变量，你可以多放或少放些，看你的具体空间了，灵活掌握呀！！！{:soso_e128:}

lgdlgd

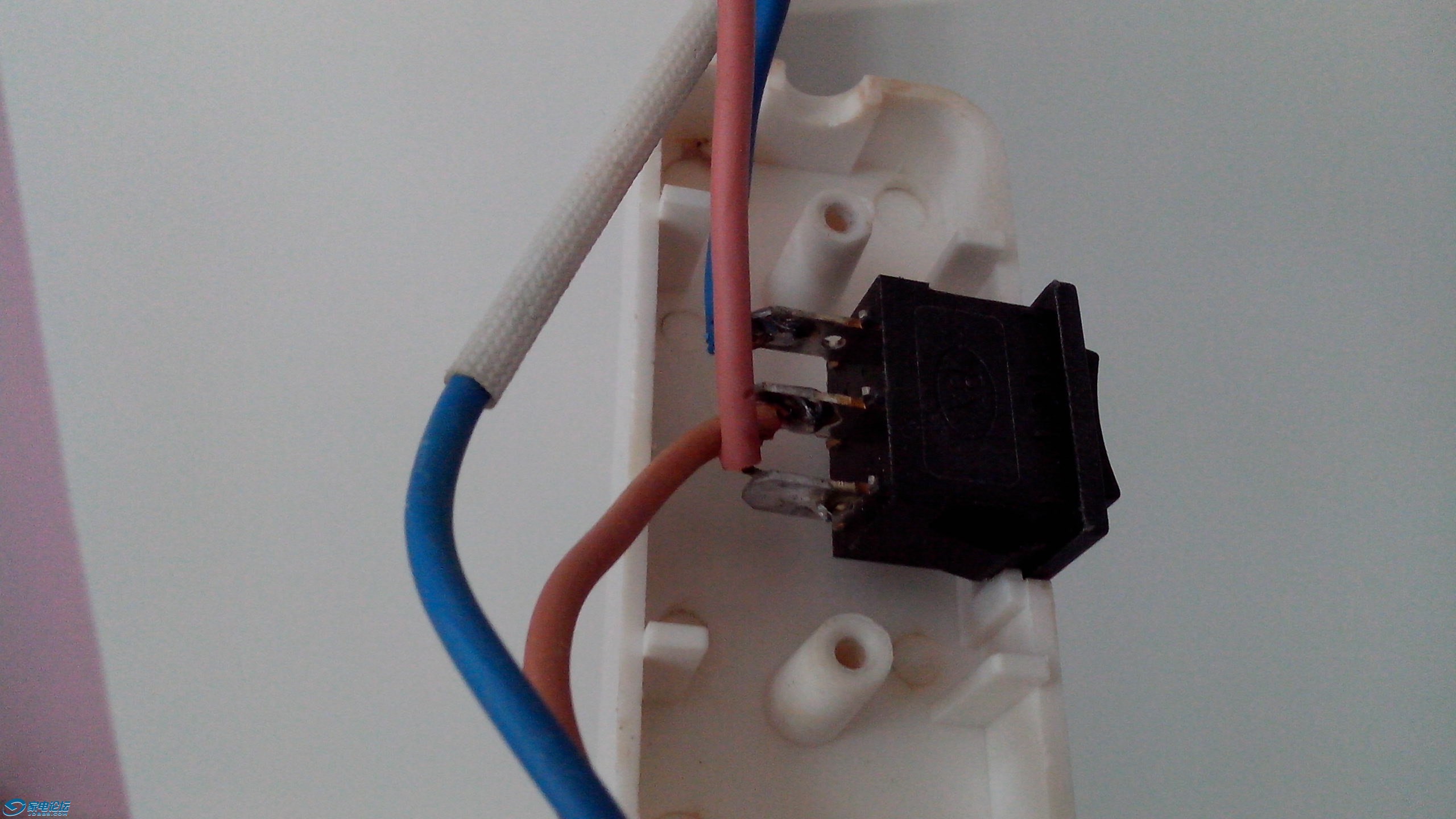

投影幕布手动升降控制开关解剖图：驱动电机用的220伏交流双向电机，及两个绕组完成正转与反转。{:soso_e129:} {:soso_e129:}

lige390

LZ是牛人啊····:victory:

lgdlgd

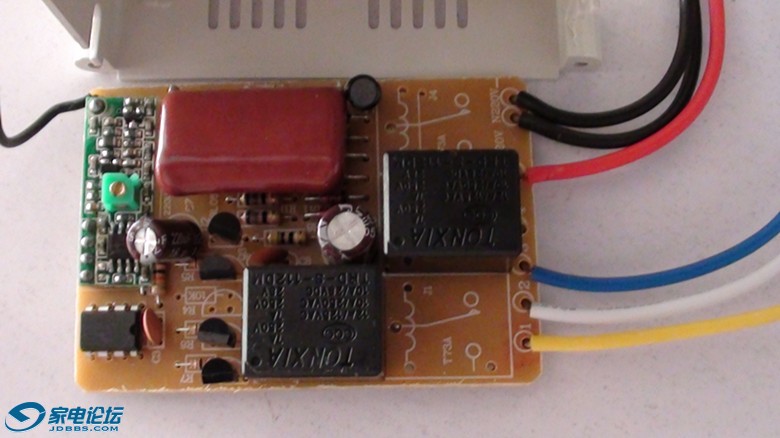

吊灯无线遥控器外观图。一会改成幕布遥控器。

lgdlgd

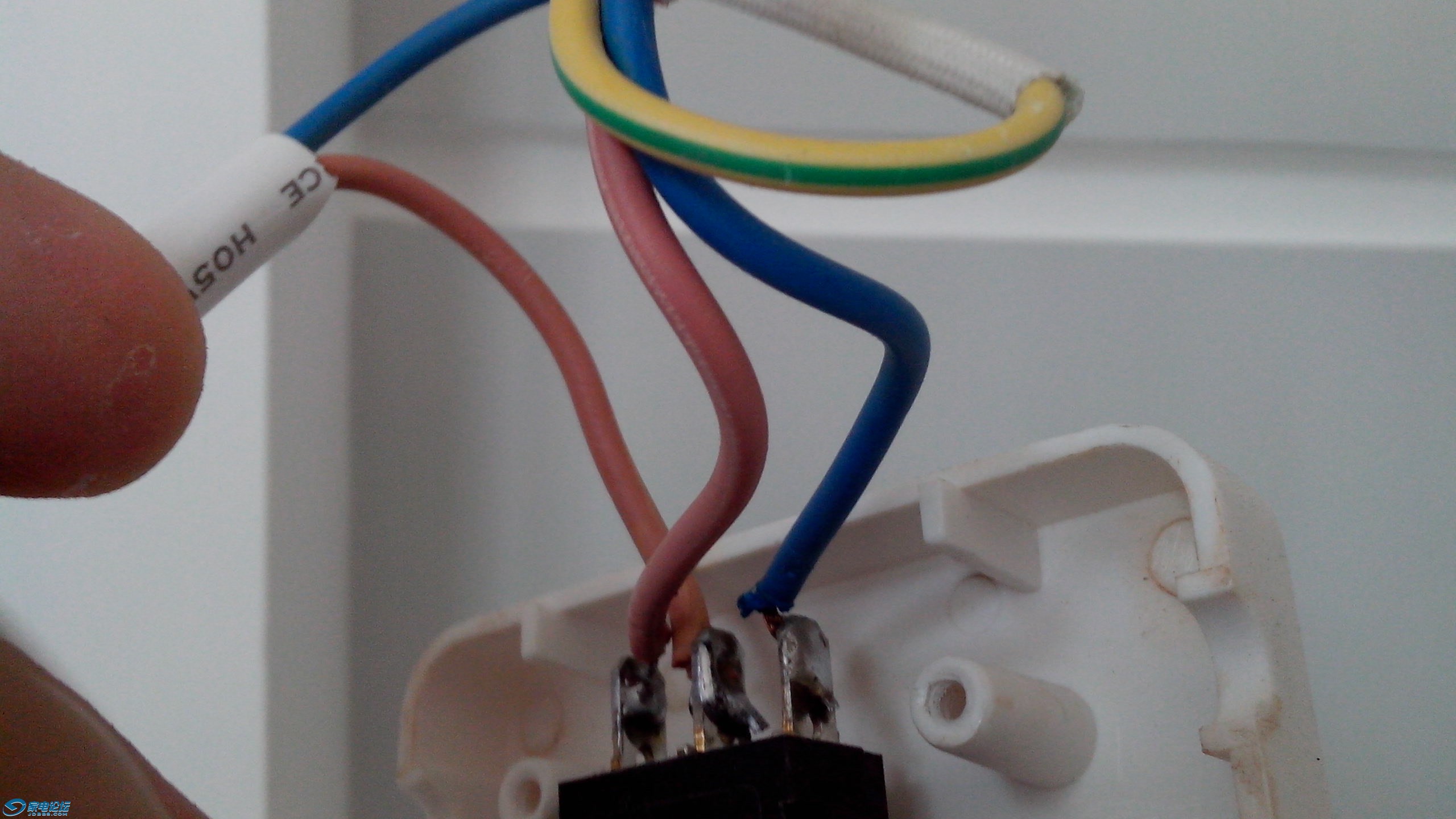

接线图盖子上印的详细的。{:soso_e129:}我们只用五根线，红黑一组作为220伏供电端，另一组为黄白黑，黄色线接电机下降端，白色线用于控制电机升起，黑线为公共端。

lgdlgd

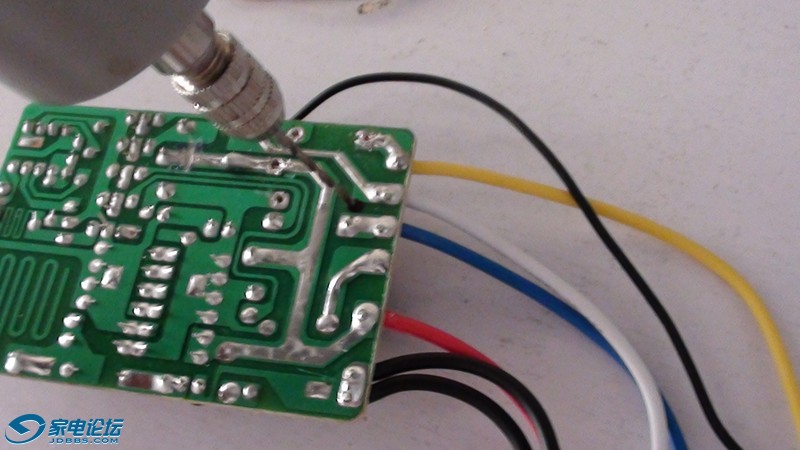

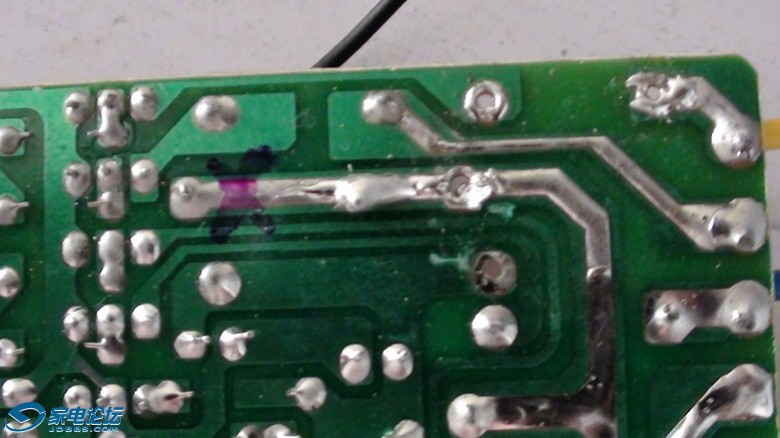

改动的关键点，首先把图中打叉的电路用美工刀刻断。

lgdlgd

第二步，把连接黄线的继电器焊下来。换成输出有两组触点的继电器，即有一组常开触点和一组常闭触点的，直观看有五个脚。

lgdlgd

用电钻在电路板对应的位置打上孔，用电线连接两继电器的引脚，见图。

lgdlgd

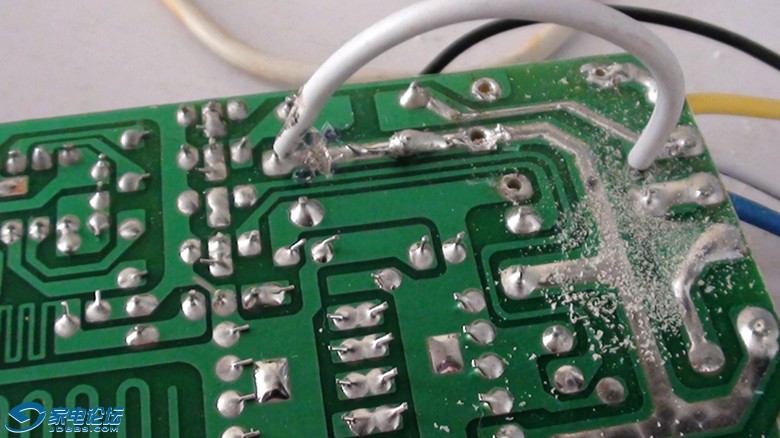

改动的关键点，是继电器，把升降两个继电器的供电端串起来，这样不论何时电机只能一路供电，防止正反绕组同时供电而烧毁。欢迎亲们交流！！！{:soso_e129:}{:soso_e160:}休息休息{:soso_e113:}

lgdlgd

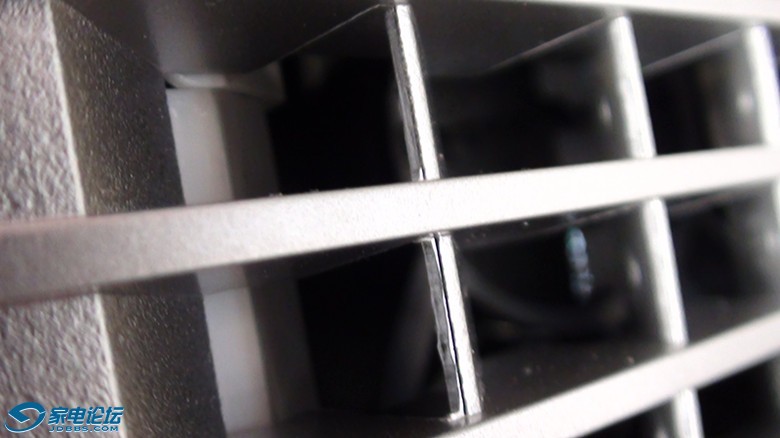

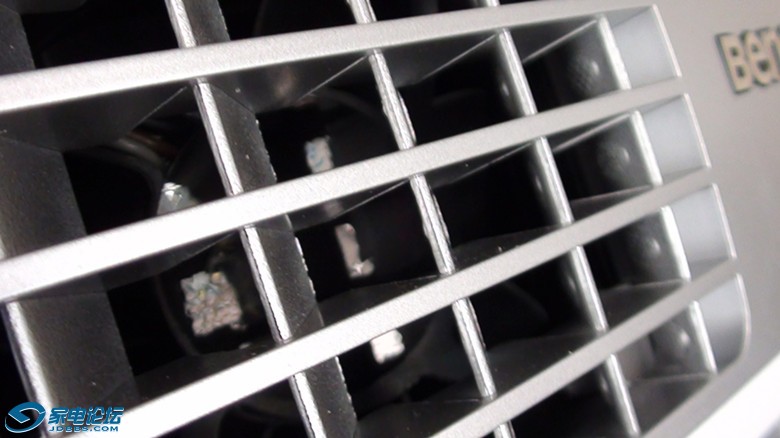

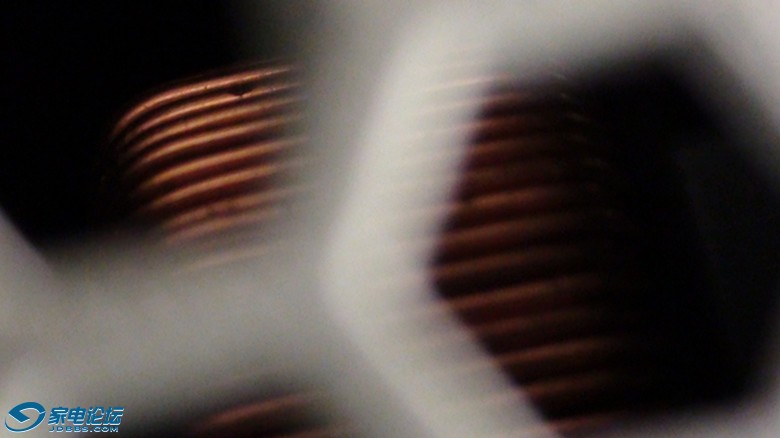

w1070的进风口和出风口，无滤网，有特写，大家有办法改进吗？欢迎交流，为了童鞋们的投影机！！！{:soso_e120:}{:soso_e129:}{:soso_e142:}

kfgzy5931

用的有二个月了吧，不知有没有进灰啊，影响观看吗？

lgdlgd

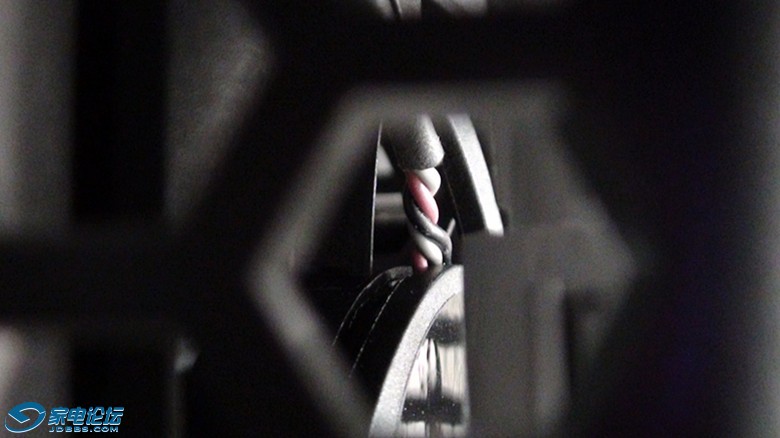

投影机里的灰尘：在机子工作的情况下，你可以观察到，把机子打到节能模式，以30度的夹角观察镜头，距镜头15到20厘米，你会发现镜头内部的灰尘像流动的瀑布一样，不过大家不用担心，大部分会随空气排走的，{:soso_e129:}注意：观察的时候，{:soso_e153:}切不可直视镜头，或观察时间过长，{:soso_e127:}{:soso_e171:}以免伤害眼睛！！！{:soso_e109:}{:soso_e171:}{:soso_e109:}{:soso_e109:}{:soso_e109:}{:soso_e109:}{:soso_e110:}

amdsht

也准备上1070，投120寸，请教吊架是买能左右能调的还是上下能调的？那个后期调整方便。你的幕布离墙预留多少距离（含液晶电视、挂架），幕布到吊架3.2米投120寸是取得中间值吧。
