修刘总那台DCP-55（听说是爱华DX-P20）

WMJG · 发表于 2013-4-9 16:34

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 WMJG 于 2013-4-9 16:44 编辑

刘总总是那么忙，每次见到他都会在开会，上次拿了几台6826给他后已经半年了，最近修了一个P20才想起刘总还有一个DCP-55在我这里。

DCP-55跟P20主板看起来一模一样，但是DCP-55少了个背光灯，其他地方看起来没区别。

这类机器有2种光头型号，都是东芝的光头。

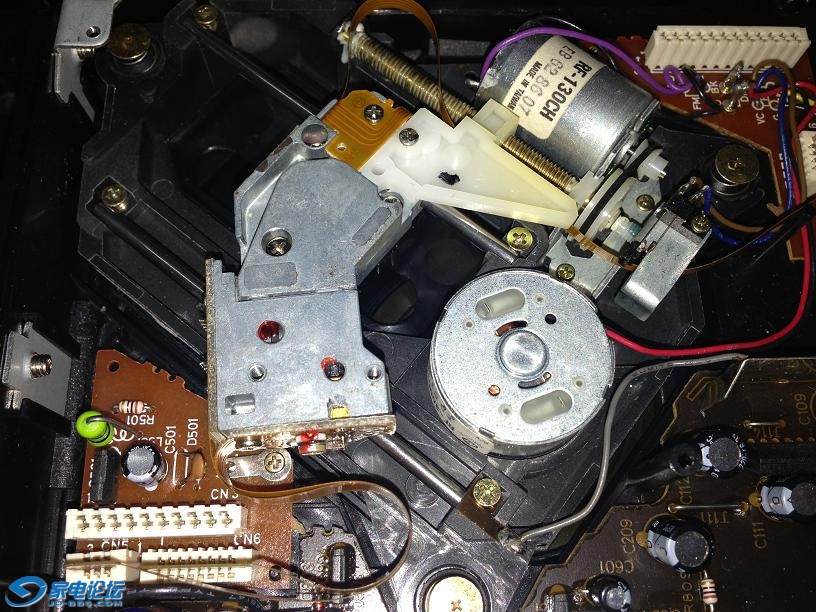

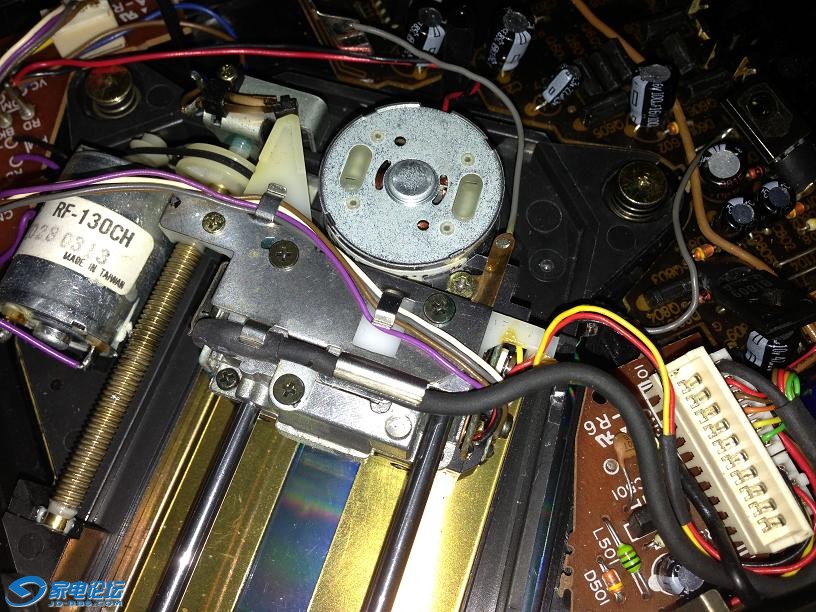

一种飞线的，一种是排线的。读碟方面是排线的比较好，稳定性也提高很多，应该算是升级板。

DCP-55里面主板用的比较高档的黑色PCB板，DCP-55接触了这么多机器里面还没见过坏电容的，还有第一次在WALKMAN里看到这样的电容。

这个机器内部结构就这样，先来说刘总这台机器，电源口被刘总插爆了，那块小板断裂，只好用哥两好加固，DCP-55跟P20电源口是反过来的，DCP-55是外正内负，P20是外正内负，别插错了

电源弄好后插电发现不开机，拆开检查发现一个5欧的电阻开路，拆换一个电阻，上电恭喜开机了，放一张碟进去试试，碟都不转，查看光头，电位器都被调尽了，这个光头估计完蛋了，预防万一拆了另一个机器好光头测试，果然主板正常了，最近很倒霉，很多机器修好主板都要修光头，这个光头非常少见，以前掏宝还有这类光头卖，上掏宝一查卖光了。

好在刘总还预备了一个飞线光头，这个光头在P20上测试也是坏的，还好这个光头读碟时碟还转，还没那么糟糕，拆光头出来用电筒照照，发现发射头发霉了，光管应该是好的，动手换光管吧，这个光管很好拆，光管焊时下手要快，光管焊太久了非常容易坏，拆下光管发现是SHARP的M型脚位光管，上掏宝查找没有卖。

开始拆排线版的光头，这个光管真难拆啊，没有螺丝固定的，也没有空隙下手，最后用锉刀在光管2边切了2个口，硬拔出光管，该暴力的时候就暴力

光头不要乱拆模仿，拆了必须要调整回来。

虽然用胶带包着光头，最终还是有铁削跑进光头物镜组里，LD跟PD都取掉后丢超声波里清洗

清洗干净后，烘干，把接收跟光管上好螺丝精确调整后上机，上图，多了2个却口，也没影响。

放一张K碟试试，读碟还不错啊，一下跳到14首很精确的搜到碟的曲目，好了这个机器完工了，等刘总哪天来取

xies · 发表于 2013-4-9 16:38

前总理能帮修808K, D211 ,6830, casio CBM 3300么?[s:97]

j30511 · 发表于 2013-4-9 17:02

[s:97]，两位是高层会面，大事哇。。。

ribo · 发表于 2013-4-9 18:20

{:soso_e142:}

ribo · 发表于 2013-4-9 18:27

真羡慕总理的本事

qiaozhaohui · 发表于 2013-4-9 18:39

羡慕总理的这把手艺，我是边都摸不着了:Q

-清水无香- · 发表于 2013-4-9 18:40

直接帮刘总要了
请发顺丰快递

yeahlxy · 发表于 2013-4-9 19:10

兄弟牛逼啊，哈哈，这个机器还以为已经没戏了。当时用替换法换过光头没戏~所以只能动到您老人家了，哈哈

乐乐仔仔 · 发表于 2013-4-9 23:08

[s:97]

Stallone · 发表于 2013-4-10 07:32

总理除了南瓜开盘不敢动手之外，其他都敢接活，不过找他修理的人多了，效率就下来了

tc1983 · 发表于 2013-4-10 09:53

总理啊南京D8说节前寄出到现在也没消息啊你最近qq不在线呀？

huiyugan · 发表于 2013-4-11 14:00

牛人啊

liveinzol · 发表于 2013-4-13 16:33

总理技术是高啊

bgskk · 发表于 2013-5-4 21:43

p20就是总理修好的，感谢总理。
aiwa的p1、p20很怪，我拆开看过，主板和主板上的各种元件都一样，但出来的声音就是不一样。估计dpc55声音和p20也有差别。

旧时光 · 发表于 2013-5-5 09:16

bgskk 发表于 2013-5-4 21:43
p20就是总理修好的，感谢总理。
aiwa的p1、p20很怪，我拆开看过，主板和主板上的各种元件都一样，但出来的 ...

P10跟P1，P20什么关系啊
