[音响附件] TDA7293 功放板 套件 散件

[复制链接]

3

主题

18

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-4-8
发表于 2013-4-8 22:56 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 烧友小高 于 2013-4-8 23:07 编辑

{:soso_e100:}
第一次来到JD-BBS
请大家多关照~
帖子如有违规,麻烦版主提醒一下,感谢!!!

http://xgdz.taobao.com/

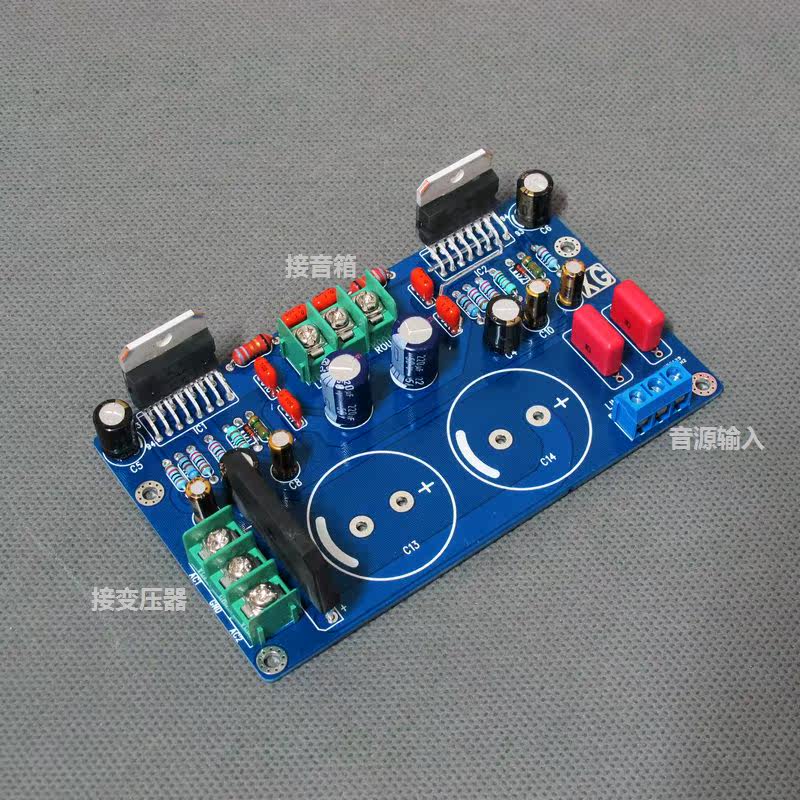

{:soso_e181:}套餐1:如图含散热器=100元
{:soso_e181:}套餐2:如图不含散热器=78元
{:soso_e181:}套餐3:如图不含散热器,不含两个主电容=60元
{:soso_e189:}线路方面:
结合官方经典电路加于适当优化,并没集成喇叭保护线路,这也基于音质方面考虑的,可以说,线路设计的越简洁耗能越少,充分发挥TDA7293的性能,整体信噪比高,无可闻噪音,音色圆润细腻。

{:soso_e189:}用料方面:
VISHAY BC等进口电阻
ELNA电容——自举电容,决定音质的关键
主滤波电容——正品尼吉康GU 5600UF 50V(大名鼎鼎的MBL正是采用尼吉康GU系列的电容)。
ERO耦合电容——这里说说选ERO的理由,一般朋友会认为WIMA是佳选,当然WIMA MKP10在石机时代是如火如荼的,可惜如今正品WIMA价格不菲,为让利给各用户,仅能选取ERO了,ERO也是唯一能与WIMA比美的。
整流桥还是日本新电元的D25XB60——原装进口正品(不用考虑他会不会发热的问题),可承受25A电流及600V高压,一般TDA7293使用的电源电流为5A左右,25A的整流桥用在5A的电流上,可以说不费吹灰之力。
PCB设计——尺寸:69MM*117MM,大电流走线,一点接地,兼容TDA7293和TDA7294,接线方式兼容接线端子和插片
{:soso_e189:}产品参数:



  • 工作电压范围:±12V—±50V,输出电流峰值10A
  • 输出功率:±40V、8Ω时100W;±45V、8Ω时140W;±29V、4Ω时100W;
  • 总谐波失真(Po=5W,f=1KHz) 0.005%;转换速率15V/μs;输入阻抗100KΩ;频响20Hz—20Kz;工作在甲乙类状态;


回复

使用道具 举报

172

主题

6452

帖子

18

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2012-5-18
QQ
发表于 2013-4-8 23:24 | 显示全部楼层
深圳的帮顶,最近听老友说毛毛虫的AD1852解码不错,可是都是裸机,等整机出来下手,因本人是电子盲,路过的朋友可否开言指教,谢谢…[s:30]
分享  思辨  涨姿势。。。
回复 支持 反对

使用道具 举报

3

主题

18

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-4-8
 楼主| 发表于 2013-4-9 12:22 | 显示全部楼层
景上如画 发表于 2013-4-8 23:24
深圳的帮顶,最近听老友说毛毛虫的AD1852解码不错,可是都是裸机,等整机出来下手,因本人是电子盲,路过的 ...

感谢帮顶[s:21]
回复 支持 反对

使用道具 举报

3

主题

18

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-4-8
 楼主| 发表于 2013-4-10 11:28 | 显示全部楼层
{:soso_e121:}顶起 给大家参考参考  路过的别忘了帮忙顶贴 谢谢
回复 支持 反对

使用道具 举报

12

主题

228

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
1
注册时间
2012-12-5
QQ
发表于 2013-4-11 10:17 | 显示全部楼层
便宜。我在丢4颗红宝石电容。50V 1W UF 还有两个nichicon 电容 50V 2K2 UF 在丢一个300W的牛   在丢散热器
香港弦声音响
回复 支持 反对

使用道具 举报

3

主题

18

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-4-8
 楼主| 发表于 2013-4-16 00:11 | 显示全部楼层
顶起  呵呵
回复 支持 反对

使用道具 举报

3

主题

18

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-4-8
 楼主| 发表于 2013-4-28 17:29 | 显示全部楼层
顶给大家看看,呵呵
