纯甲类功放，左右声道发热量不一样

德沃 · 发表于 2013-4-8 08:03

很简单的
找到末级静态电流的可调电阻
调整的同时量串接在大管E级大功率电阻上的电压
用I=U/R 可算出功率管的静态电流.
两个声道调一至就行了,
顺便也可调调声音,很有意思的.
这工作不要什么太多的电路知识
胆大心细就行.

德沃 · 发表于 2013-4-8 08:10

补充一点,仔细看是厂机,年头还多
肯定是可调电阻不稳定了,老机器这毛病很常见
如果调好后可把电阻焊下,量一下参数,然后换上同阻值的电阻
我就是这么干的,效果很好,但要用大功率一点的金属膜,温漂小.
PASS350我也遇到过这么一台,两边温度差不少.高级货也有这问题
只要是可调的年头一多就有变的可能.

但用固定电阻是要增加工作量的,没办法.

watercattle · 发表于 2013-4-8 09:20

德沃发表于 2013-4-8 08:10
补充一点,仔细看是厂机,年头还多
肯定是可调电阻不稳定了,老机器这毛病很常见
如果调好后可把电阻焊下,量 ...

非常感谢兄台的详细解答，不过本人愚笨，也从未调过，不过问题已经很清晰了，接下来找人搞下。

发烧有节制 · 发表于 2013-4-8 12:52

工作区间不对称，但小音量中等音量没事，都落在非失真工作区间内，所以耳朵听不出。
如果一个声道20w（不热），另一个50w（热），但平时听的时候5w输出也够响了。
我只能这么理解了，哈哈{:soso_e113:}

masterworks · 发表于 2013-4-8 13:00

外观明显是仿音乐传真啊{:soso_e126:}

watercattle · 发表于 2013-4-8 13:27

交易区新帖推荐

发烧有节制发表于 2013-4-8 12:52
工作区间不对称，但小音量中等音量没事，都落在非失真工作区间内，所以耳朵听不出。
如果一个声道20w（不热 ...

有一定道理。

watercattle · 发表于 2013-4-8 13:29

masterworks 发表于 2013-4-8 13:00
外观明显是仿音乐传真啊

好泽当初就是仿音乐传真A1000，声音在国产里算蛮不错了，用料也比较扎实。

德沃 · 发表于 2013-4-8 14:09

上点内部图看看

发烧有节制 · 发表于 2013-4-8 14:12

masterworks 发表于 2013-4-8 13:00
外观明显是仿音乐传真啊

音乐传真有一老款甲类，那声音美啊

watercattle · 发表于 2013-4-8 18:38

德沃发表于 2013-4-8 14:09
上点内部图看看

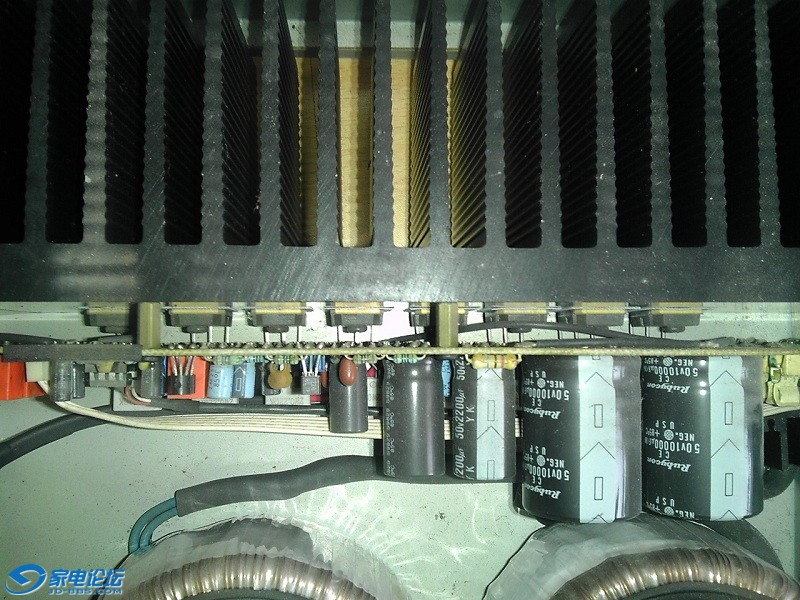

上内部图片了。

watercattle · 发表于 2013-4-8 18:39

哪位兄台告知，哪个是可调电阻？

lszyc · 发表于 2013-4-8 18:45

从上往下第二幅图中正方形，蓝色，中间是白的那个。

watercattle · 发表于 2013-4-8 18:54

lszyc 发表于 2013-4-8 18:45
从上往下第二幅图中正方形，蓝色，中间是白的那个。

是不是图片中，用红圈圈出来的那个？

lszyc · 发表于 2013-4-8 19:01

watercattle 发表于 2013-4-8 18:54
是不是图片中，用红圈圈出来的那个？

是的，测这个图下方大白电阻两端电压，和另一个的的热的声道一致就行，通常是接触不良，因此建议在关机状态下，记住原来位置，左右转两下，再转回原来位置，再开机测电阻两端电压，通常就差不多了，应该在100MV-200MV之间。

watercattle · 发表于 2013-4-8 19:19

lszyc 发表于 2013-4-8 19:01
是的，测这个图下方大白电阻两端电压，和另一个的的热的声道一致就行，通常是接触不良，因此建议在关机状 ...

多谢兄台的指导，我可能长期不开机导致的接触不良。
再请教兄台，如果这个“十字”左右转两下后，没有转回到原来的位置会发生什么情况？
