[音箱] 最近完成的一对大落地箱，有图有真相

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

发表于 2013-3-20 10:11 | 显示全部楼层 |阅读模式

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由名琴于 2013-3-20 10:42 编辑

大型三分频落地箱的制作难度真不一是一般的高，但是大箱的全频音色魅力又让小书架显得发育不全。于是知难而上，挑战新欢：
喇叭单元：SEAS全系列涂胶盆
低音：10寸H1305

中音：H1262
高音：H0831
之所以选择H0831这款不贵价的高音，主要是看中它的平衡感，高音不翘，再说三分频对高音要求没有那么高
H1262 H0831.jpg

H1262 H0831.jpg


QQ：529328164
TEL：15812435617
淘宝小店：http://shop58300984.taobao.com/?spm=a

回复

使用道具举报

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

楼主| 发表于 2013-3-20 10:13 | 显示全部楼层

交易区新帖推荐

箱体设计：

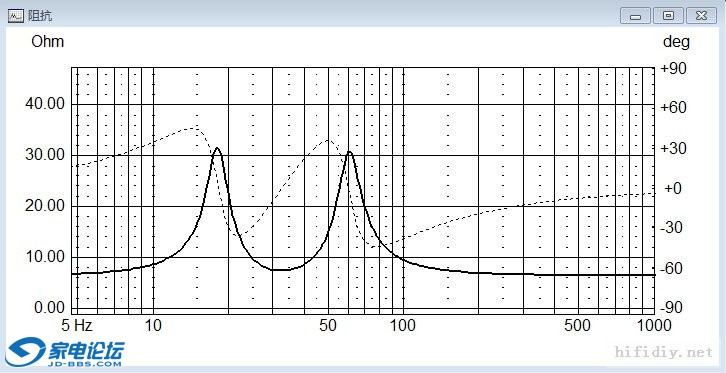

综合考虑厂方公布的参数和实测T/S参数，决定将箱体定为62升，低频响应情况如下：
F3 38DB，调谐频率32HZ



QQ：529328164
TEL：15812435617
淘宝小店：http://shop58300984.taobao.com/?spm=a

回复支持反对

使用道具举报

2 主题	130 帖子	0 威望

Rank: 1

交易诚信度

0

注册时间

2013-3-17

发消息

发表于 2013-3-20 10:16 | 显示全部楼层

楼主动手能力不错[s:68]{:soso_e179:}

回复支持反对

使用道具举报

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

楼主| 发表于 2013-3-20 10:17 | 显示全部楼层

本帖最后由名琴于 2013-3-20 10:18 编辑

3D建模和LEAP声学造形基于上次成功方案，只是在内部做了一些调整。外观有点象盟主，但是盟主的箱子前后左右板都是平行的，对驻波分布其实不利，所以改用斜形箱体


QQ：529328164
TEL：15812435617
淘宝小店：http://shop58300984.taobao.com/?spm=a

音联邦

回复支持反对

使用道具举报

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

楼主| 发表于 2013-3-20 10:20 | 显示全部楼层

本帖最后由名琴于 2013-3-20 10:21 编辑

经过漫长的加工，箱体终于出来，霸气天成啊！


QQ：529328164
TEL：15812435617
淘宝小店：http://shop58300984.taobao.com/?spm=a

香港弦声音响

回复支持反对

使用道具举报

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

楼主| 发表于 2013-3-20 10:28 | 显示全部楼层

交易区新帖推荐

本帖最后由名琴于 2013-3-20 10:31 编辑

喇叭口内部倒斜口减小反射


日字形加强筋


QQ：529328164
TEL：15812435617
淘宝小店：http://shop58300984.taobao.com/?spm=a

回复支持反对

使用道具举报

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

楼主| 发表于 2013-3-20 10:37 | 显示全部楼层

柳州阿威发表于 2013-3-20 10:16
楼主动手能力不错

呵呵，谢谢

回复支持反对

使用道具举报

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

楼主| 发表于 2013-3-20 10:38 | 显示全部楼层

敷设吸音材料，由于中低频吸音要求有一定的厚度，特地订购了50MM厚的
低音腔采用半消音


QQ：529328164
TEL：15812435617
淘宝小店：http://shop58300984.taobao.com/?spm=a

回复支持反对

使用道具举报

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

楼主| 发表于 2013-3-20 10:40 | 显示全部楼层

中高音腔采用全消音


QQ：529328164
TEL：15812435617
淘宝小店：http://shop58300984.taobao.com/?spm=a

回复支持反对

使用道具举报

360 主题	1万帖子	29 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

8

注册时间

2008-11-16

发消息

发表于 2013-3-20 10:49 来自家电论坛网手机触屏版 | 显示全部楼层

箱体不错

回复支持反对

使用道具举报

3 主题	130 帖子	3 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2012-10-17

发消息

发表于 2013-3-20 10:50 | 显示全部楼层

做的很大气，希望看到成品图口水中

回复支持反对

使用道具举报

51 主题	3968 帖子	11 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

16

注册时间

2004-7-20

发消息

发表于 2013-3-20 11:07 | 显示全部楼层

本帖最后由 andyyao 于 2013-3-23 19:40 编辑

顶楼主,现我家用也是楼主设计书架箱(SEAS 1216+VIFA D27)素质很高.客厅宽敞的朋友可考虑这落地箱.:victory:

回复支持反对

使用道具举报

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

楼主| 发表于 2013-3-20 11:11 | 显示全部楼层

装齐喇叭的样子


点评

唯美六号？？？ 发表于 2013-3-20 20:43

QQ：529328164
TEL：15812435617
淘宝小店：http://shop58300984.taobao.com/?spm=a

回复支持反对

使用道具举报

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

楼主| 发表于 2013-3-20 11:14 | 显示全部楼层

测量阻抗曲线，看看是否符合设计要求，结果调谐频率准确无误，窃喜！


QQ：529328164
TEL：15812435617
淘宝小店：http://shop58300984.taobao.com/?spm=a

回复支持反对

使用道具举报

12 主题	331 帖子	3 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

4

注册时间

2005-6-18

发消息

楼主| 发表于 2013-3-20 11:17 | 显示全部楼层

andyyao 发表于 2013-3-20 11:07
顶楼主,现我家用也是楼主设计书架箱(SEAS 1619+VIFA D27)素质很高.客厅宽敞的朋友可考虑这落地箱.

欢迎光临，蓬壁生辉[s:21][s:97]

回复支持反对

使用道具举报
