我的收藏 AIWA JX849 拆修保养.（等一个DS8的盖子）

80後／幻葙者

打理AIWA HS-JX849，
     AIWA HS-JX849 AIWA最后的经典机型，AMS ,PLSS ,MSP, BBE ,3-Point LED battery check indicator，Twinlock 这一台随身听几乎搭载了当时爱华的大部分专利技术。一直都很喜欢，可惜当年价格昂贵，学生时代，无缘与她，当时用的基本上都是TA系列的，所以一直想要拥有一部作为收藏，直到最近论坛上收了一部，也算圆了当时的梦。 这部机器成色相当的好，只是那么多年过去了，磁带不能播放了，翻阅了以前的一些资料，发现可能产生的原因是皮带溶化断裂了，于是买了镊子，烙铁。螺丝刀，吹气气囊，还有毛刷，善其事必先利其器吗 ，于是动手拆解一下，总结了些需要注意的地方，顺便发些图片供大家了解参考。

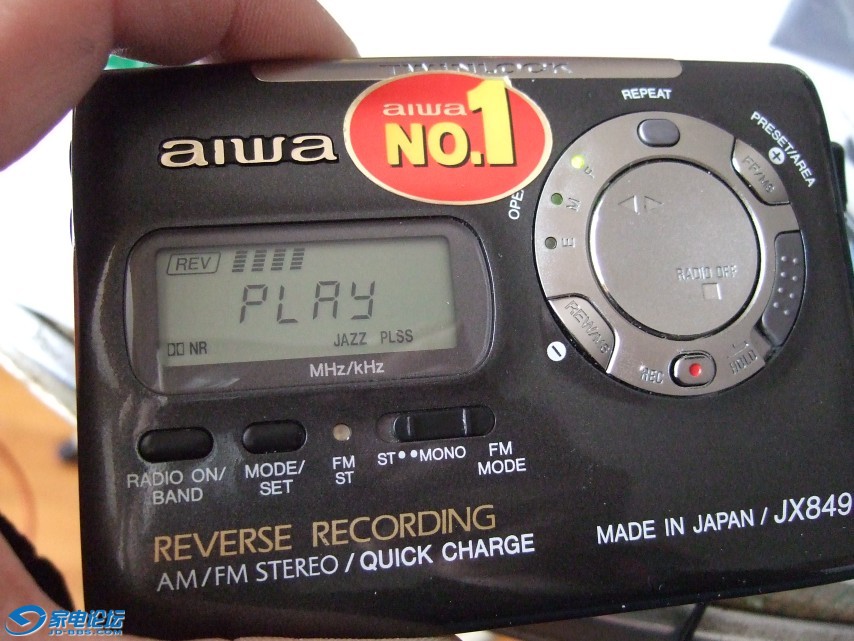

机器成色不错的。



机器内部非常新，没有腐蚀漏液，开关也都是新的，说明以前的买家收藏的很好。只是焊点有点脏，估计出厂就那样吧。至少后期我不会让他那么脏

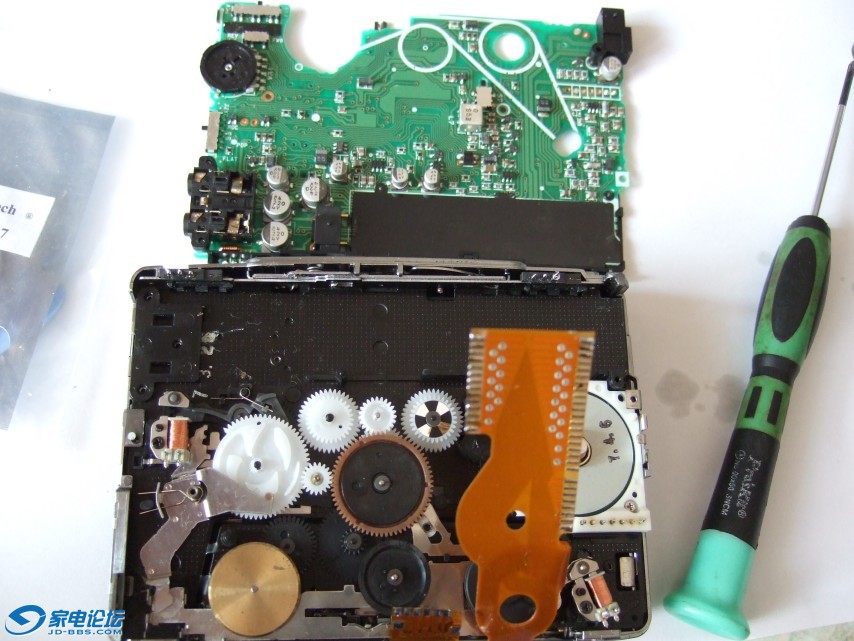

把印板从机器上取下来了，发现果然是皮带溶了，可能时间长不用的关系。呵呵

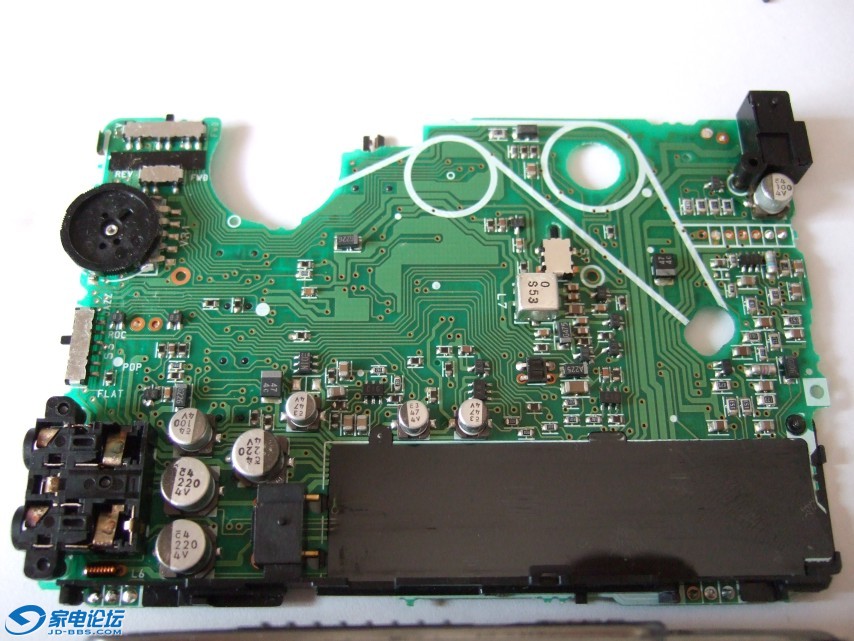

印板正反面相当的新，没有腐蚀，电容也没有漏液，所以不需要更换电容了



溶化掉的皮带粘在了上面，必须清理干净

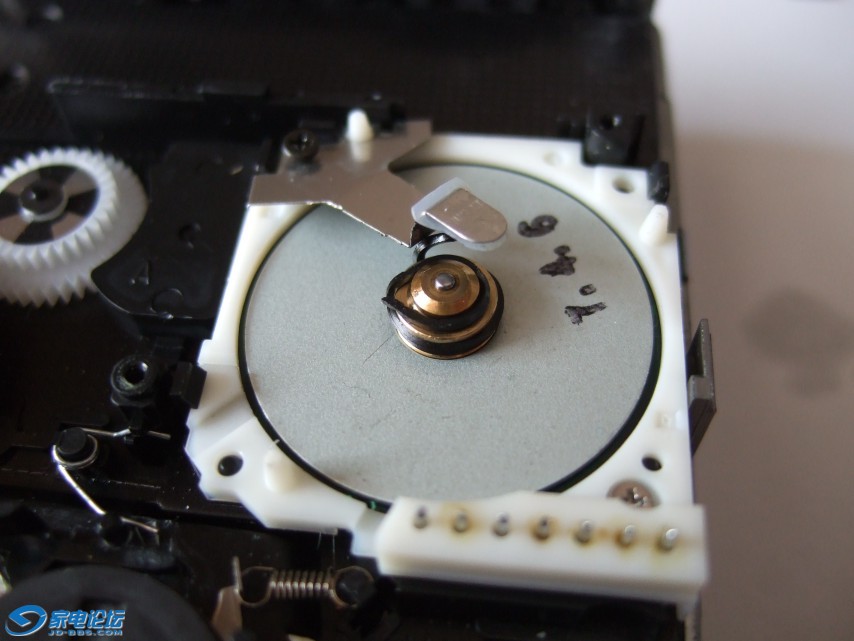

用手指扣啊扣，这一步也非常重要，把马达飞轮的内部溶掉的皮带残留清干净，这个不做将来皮带会滑出轨道，让你重复拆卸板子对板子造成损伤。

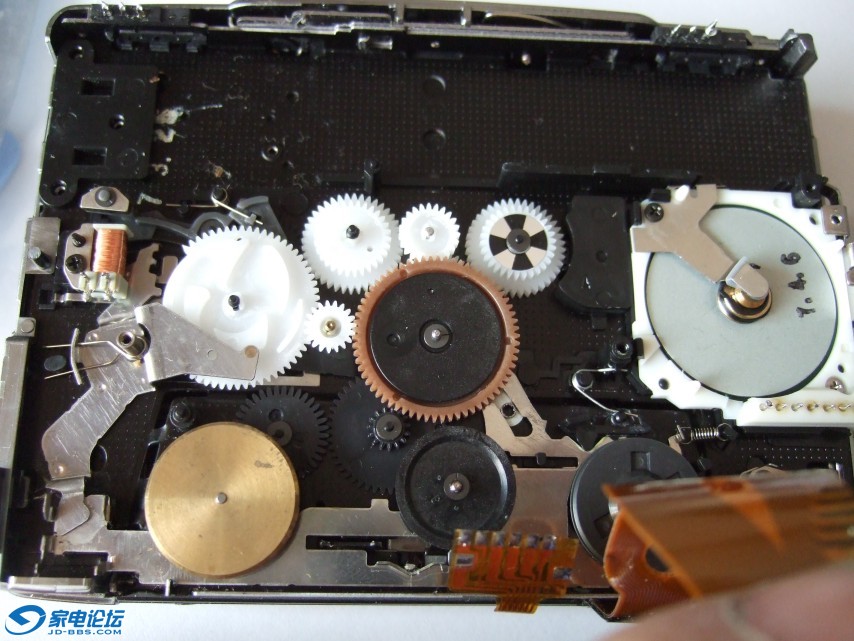

内部机芯也很新，但是有灰尘和溶化掉的皮带，要仔细检查，这部分很重要很重要。

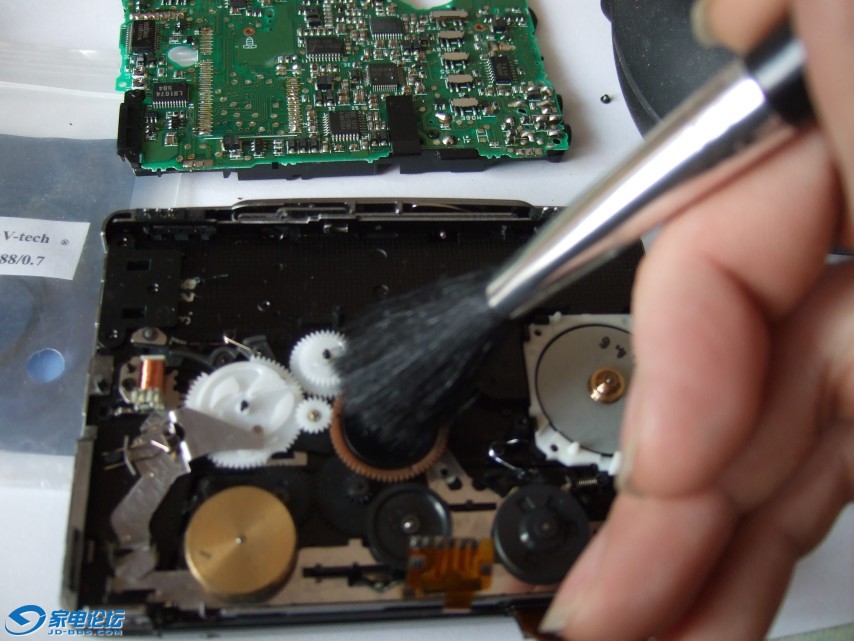

吹干净，仔细检查

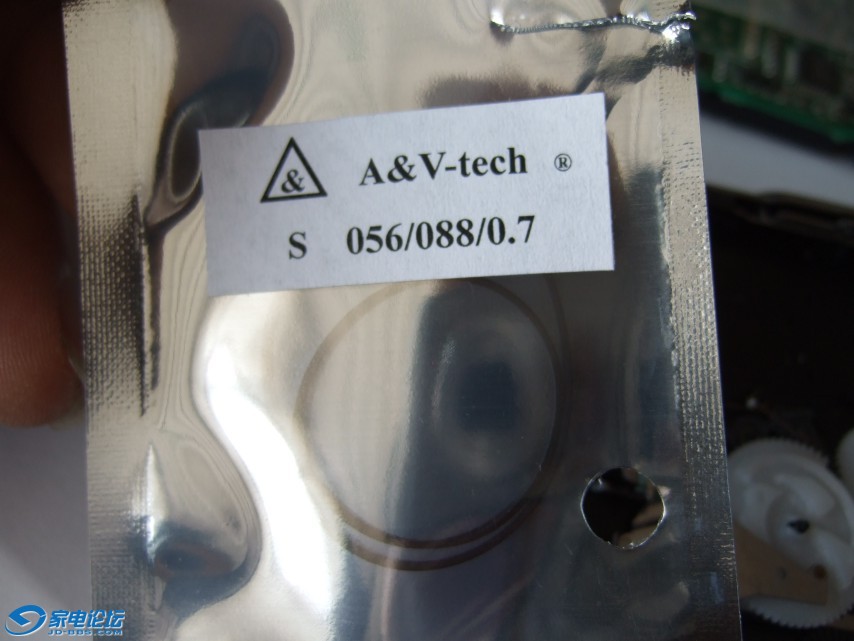

皮带型号


OKXIA的皮带，测量下，大家记录型号。以后碰到可以用。

换上去以后不要着急安装板子，要来转动下，看看飞轮是否转的动，一般比较顺手。

测量这个非常重要 一般阻止为0是最好的了。这个就是状态。。。。

细节部分

看清楚了
这三部分一定要在安装过程中非常注意，必须做，转换开关，这个关系到机器状态。这两个开关有看见过DX在拆卸，在重新装上去
本人不建议大家这样做，尤其是没有备件的情况下，因为机器年代有段时间了，尤其是JX505 JX707 没有经验的童鞋千万不要拆，拆不好
就会断，而且没有补充，建议用针管注射点酒精，来回波动1分钟，就会阻止为零。开关状态就回来了

这部分也相当重要，焊接回去后，一方面是焊功，一方面是烙铁温度，温度控制在280度左右，因为以前是含铅的焊锡，熔点比较低，不需要温度过高
不建议用普通烙铁焊接，温度无法控制，如果实在没有烙铁，建议25W左右，马蹄头，别用尖头的，因为排线温度过高会坏的。

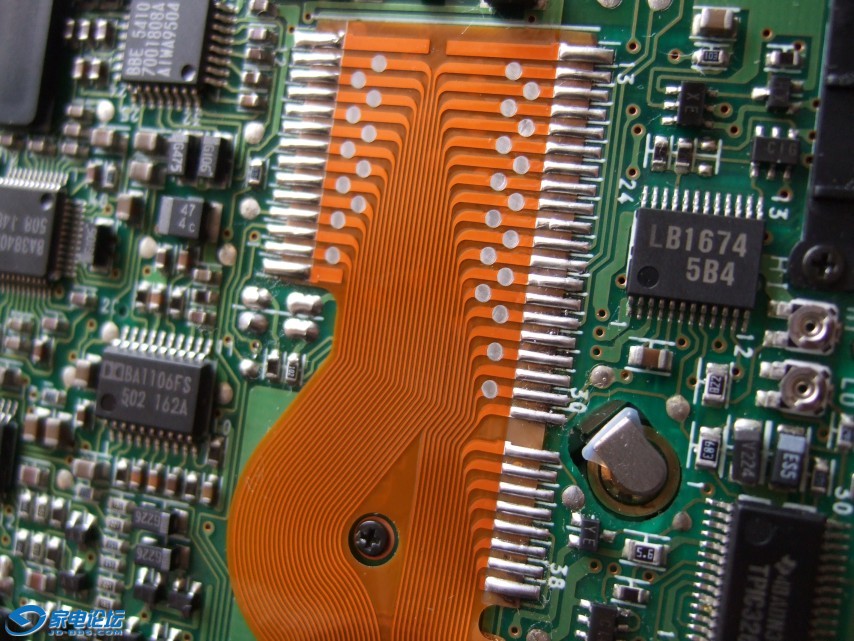

焊接上去后，焊点很脏，感觉不舒服。呵呵处理下

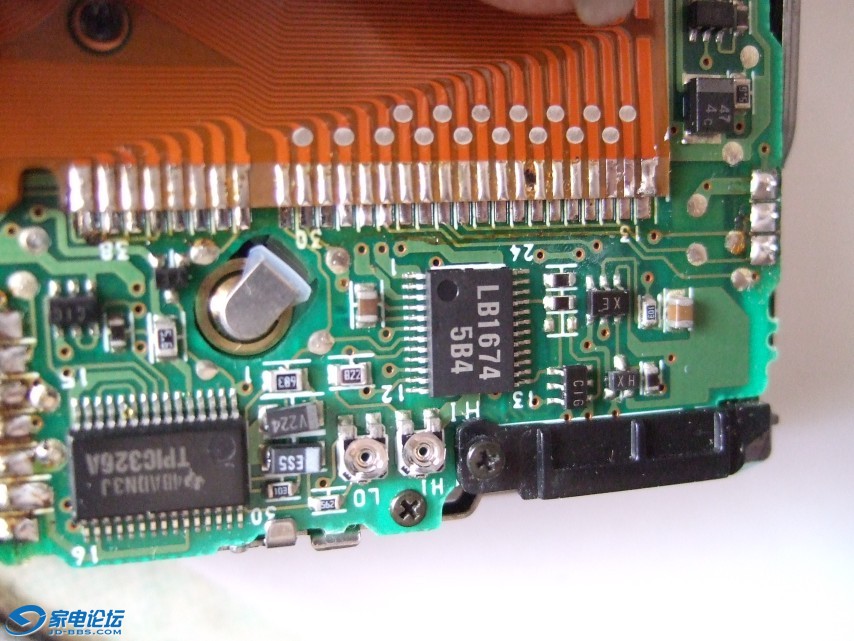

处理后的结果


相当干净了，这个时候我们怎么办，不要着急合拢盖子 先找稳压电源2V看好 极性插上试验下

OK了

插上耳机 先试验 所有功能，来回翻带，倒带，快进 快退，FM等等，一定要试好了

最后大功告成。

xby777

牛逼。

LU6200520

兄弟的帖子 要顶

notebook2008

手艺不错。

Stallone

这个得支持下，

poparsenal

楼主手艺不错。

我那台成色比你的差多了，但弄好了状态也挺好。这机还算好弄，那个开关我滴了几滴松下润滑油的就好了。

另外发现 原装线控很难看，弄了条 mr016，除了stop键以外，其他都好用。[s:97]

szxw

849后面还有859和959呢

crscs

玩aiwa对新手来说是会死人的[s:97]

thinkpadt400

lz看来是专业班子列 脱焊的手法很漂亮。。。849也是我认为后期唯一一个看得上眼的机器 外观 板路还有点707的感觉

80後／幻葙者

poparsenal 发表于 2013-3-9 10:53
楼主手艺不错。

我那台成色比你的差多了，但弄好了状态也挺好。这机还算好弄，那个开关我滴了几滴松下润 ...

东西还是原装的好。。。虽然我也不喜欢，但是毕竟是原装的。其实这个机器R46的线控可以用，而且功能全面，我试验过的。R46配机耳塞连线控用在这个上 塑胶壳的V16听感就相当好了。

80後／幻葙者

crscs 发表于 2013-3-9 15:40
玩aiwa对新手来说是会死人的

慢慢玩，呵呵

80後／幻葙者

thinkpadt400 发表于 2013-3-9 16:08
lz看来是专业班子列 脱焊的手法很漂亮。。。849也是我认为后期唯一一个看得上眼的机器 外观 板路还有点707的 ...

JX849我最喜欢的机器之一，一方面声音好，比JX707要开阔，JX707太规矩了，声音比较醇厚，849的声音相对来说放的开了。尤其是听FM的时候，那声场真宽阔。

thinkpadt400

80後／幻葙者 发表于 2013-3-10 13:14
JX849我最喜欢的机器之一，一方面声音好，比JX707要开阔，JX707太规矩了，声音比较醇厚，849的声音相对来 ...

声音好坏暂且不论 个人喜好不同 但是不能否认的是707是一个AIWA高科技的集大成者 无论工业设计还是产品外观可以说都是顶尖的 我个人也不是很喜欢707的声音 我给它的定义是最有数码味的模拟磁带机。。。机器经过多重滤波出来的音质比较冷 非常接近CD 849这样的后期机器我并没玩过 只是看外观以及板路的工艺 让我对其印象还不错

名不见经传

楼主的焊接工艺非常棒，排线的焊接一直是我的梦魇，大型集成块我倒不怕的

duyuduyu

学习了，不错。
