哪位朋友能一针见血：请朋友们看电路板，是哪个元件出故障的可能性大？

dou0328 · 发表于 2013-2-27 09:54

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 dou0328 于 2013-2-27 09:59 编辑


dou0328 · 发表于 2013-2-27 09:54

交易区新帖推荐

我的是小音乐王子功放，买的有十来年了，这台功放是双声道独立设计的，每个声道都有独自的功放板，并各配置了功率表（随着声音的大小会有指针来回跳动，像汽车的转速表）。

每次开机时，在面板上有一个灯亮三秒左右会熄灭，随即听见继电器吸合的声音，正常工作。可是从三年前开始出现了一个故障——最开始每次开机时右边的功率表的指针会打满，灯不熄灭，继电器不吸合，不能工作，过一两分钟吧，那个指针会慢慢回零，随后灯熄灭开始工作。过一年吧，慢慢发展到需要预热一会，关掉再打开才能工作。一直在对付着用。
今天下午摊上大事了，像往常一样，我开机后让它预热一会后就到另一个房间上会网，等几分钟之后，再回来开时，一进屋就闻见味不对，马上去功放边闻，果然是它发出的，然后就无论如何不工作了。

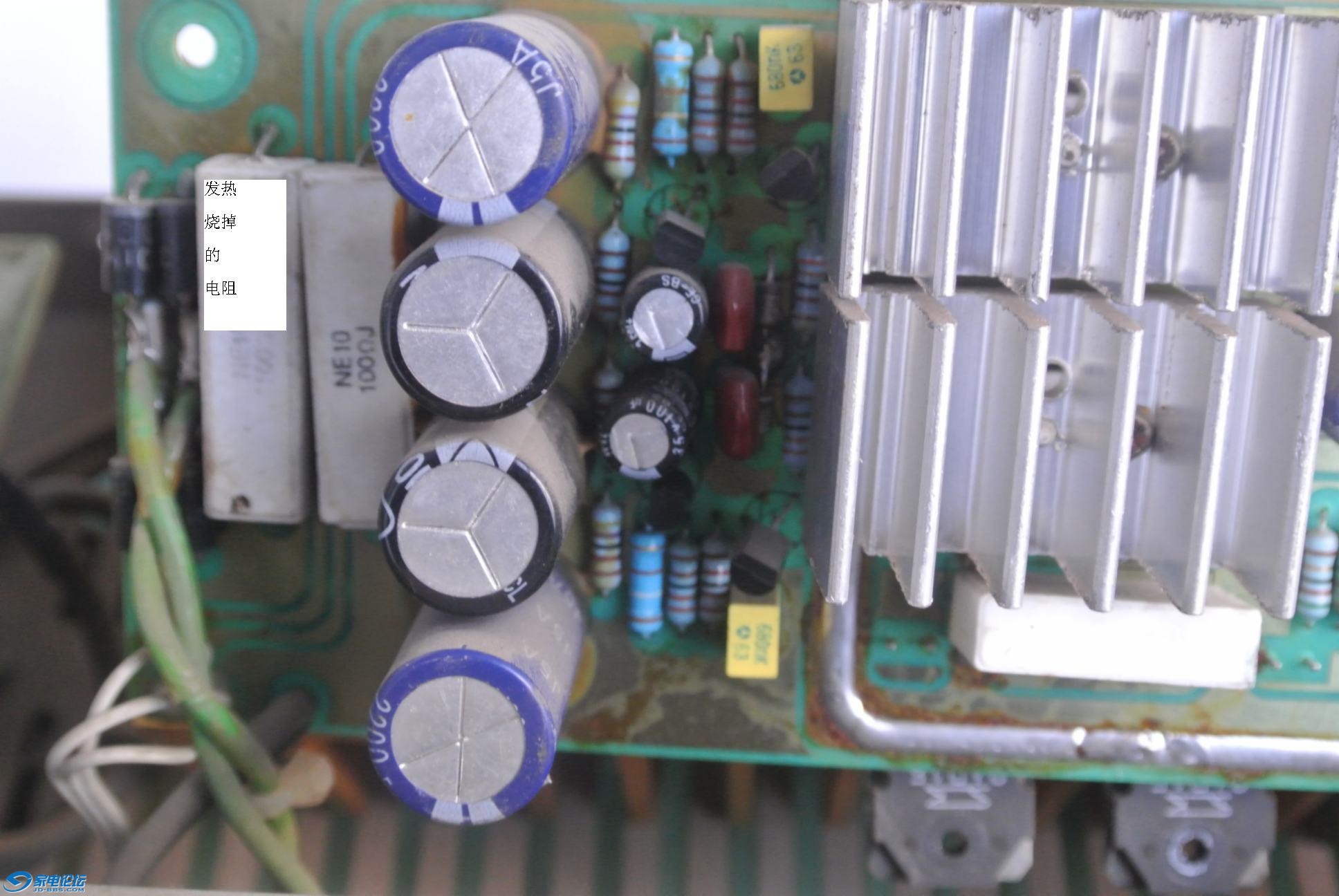

我自学的有三脚猫的电路知识，尝试打开看看，想着找到烧焦的元件，应该差不多能修好。打开后果然找到了，同样是右声道的两个白色的水泥电阻，开机后一会就严重发热，其中一个甚至在一次试机后竟然把焊锡都熔化了，手一推元件就从电路板上脱落了。量了量和右声道的另一个同样的电阻一样都是102欧，和左声道的两个参数也都一样，因此怀疑是接触不良引起的发热。于是重新焊了下，开机还是严重发热。

是什么原因？盼高手朋友解惑。

yddy1 · 发表于 2013-2-27 13:01

本帖最后由 yddy1 于 2013-2-27 13:04 编辑

可能性一：末级推动管坏了半边，也就是中功率对管中的一只性能很差了。

可能性二：你再摸其他哪个元件比别的元件烫手，那就是它了，应该是某个元件已经被慢慢的击穿了——从你描述的情况看，应该是电容严重漏电以至于随着使用时间的增多慢慢击穿了。

sunrong · 发表于 2013-2-27 14:21

顺着这个电阻往后找，电容，二三级管。

7721 · 发表于 2013-2-27 15:03

滤波电容挂了。

Glorye · 发表于 2013-2-27 16:32

交易区新帖推荐

四个功率管？一左一右两个可疑，检查一下。

yddy1 · 发表于 2013-2-27 23:48

“中间的那个极与边上的一个极电阻为0”，糟了，间的那个引脚恰好是第3脚，是电源脚，对1或5击穿，那100%挂了。

深圳仔 · 发表于 2013-2-27 18:29

检查功力管，可能不好了

yddy1 · 发表于 2013-2-27 20:06

能偶尔出声，说明孪生功率管2AP15应该是好的，要不你把这些管子先焊下来再开机，看那只电阻还得不得严重发热？

帮楼主分析下你的功放保护的原因：因为有一路电流太大，导致那只水泥电阻上消耗了过多的电压，从而末级功率管获得的正、负电压不对称，差异较大，输出端的中点点位不为零（可能有较大的直流输出），所以保护电路自然要动作。

dou0328 · 发表于 2013-2-27 22:36

我量了一上午，发现图中红圈中的阴影部分一个三极管坏了，是A733 ，更换后好像功率表正常了。

气人的是，为了对比方便，我把两个声道的散热片都拆了。在其中一次试机时，开机不到一分钟，发现好的那个声道的圈中电阻部分着火了。（4个功率管巨烫。）把这些电阻拆下来，好像都是好的。只是中间的三个电容是焊在一起的，并联后的阻值是240（另一个声道是310），但拆下来看，好像还是好的。最令人伤心的是四个大功率管好像都完了，都是中间的那个极与边上的一个极电阻为0，而好的声道不是这样。

现在的结果是原来坏的声道可能修好了，而原来好的声道又坏了。

哎
！！！！
