挑战你的电视：很多平板在常用模式下不能显示此图，尤其是通过HDMI接电脑看的时候～～

ileile

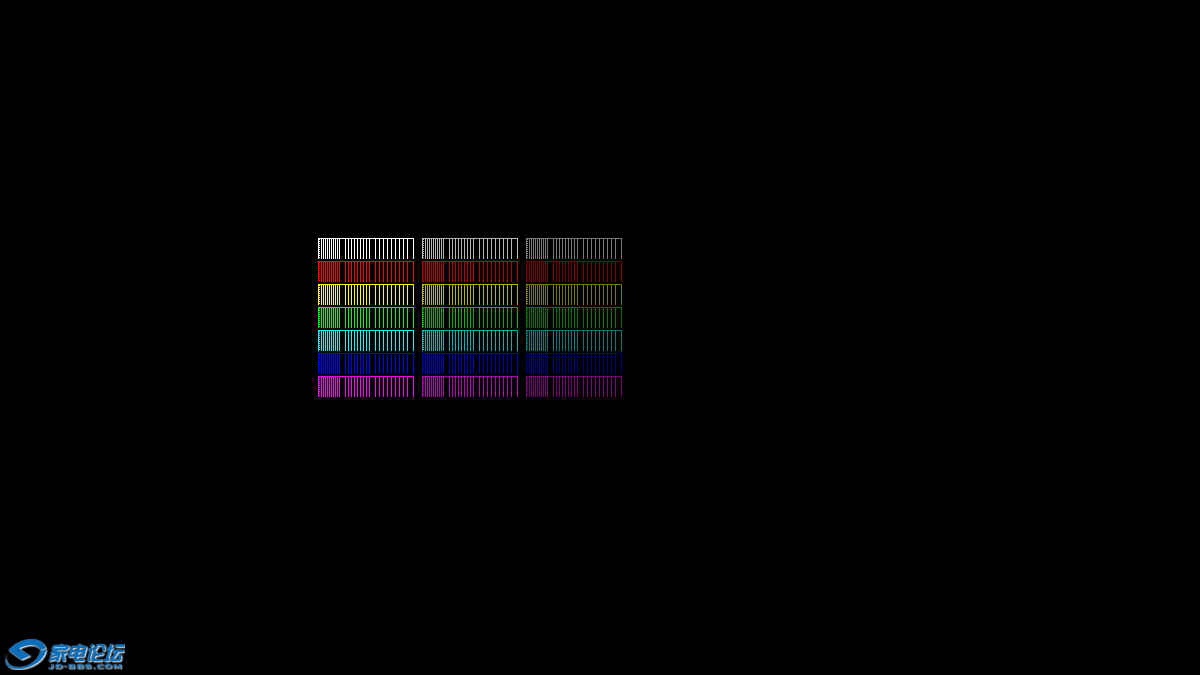

这些线条全都是一像素宽，用放大镜或者做图软件放大看可以确定此图毫无猫腻。很多电视看此图时，红色、蓝色、紫色的栅条会不同程度的糊成一片，也有的电视是其它颜色的栅条糊。造成这种现象主要是YCC的subsample。有人可能说了，我用的RGB模式输出啊，可电视里的信号处理芯片有很多是只支持YCC的，这样RGB信号也会先被转换成YCC，导致画质损失。

那么这个测试有什么意义呢。它说明，如果用电脑和某些HTPC播放视频，我们看到的画面很可能损失了很多细节。某些非常好的蓝光播放机如果能正好和电视的信号处理链正确搭配，也许能避免这种问题：首先它自身就是直接处理视频的YCC信号并直接输出YCC信号；其次如果输出的信号正好是电视可以用于直接显示的，且电视本身内部的处理流程不再参与，就能彻底避免这个问题。

上面说到的现象在E8000上已经确认。不过和大多数三星电视一样，E8000可以解决这个问题，但必须付出代价：调整为PC模式。在这个模式下，画面只有“娱乐”和“标准”两个选项，且这两个选项都不能调节10P白平衡等参数，且不能开启CinemaSmooth。不过色温是能调节的，虽然色温似乎和平时使用的模式略有差异，但感觉还原还是比较精准的；确实存在的细节得到充分表达，这些细节虽然往往不会细看但画面差别直观上能被明显感知到，总体上综合评价还是提升的。

因为论坛会更改图片，我又上传了一个压缩包。请使用压缩包中的图片，无论你的电视的分辨率是多少，请使用1：1（实际大小）来观看图片。如果你的电视确实没能正确显示这幅图片，看了它是如何出问题的，相信不用我多说也明白我们平时看片损失了多少；这种情况下再说画质、还原和细节表现就是一种奢谈了。

a.zip (3.57 KB, 下载次数: 493)

2013-2-3 13:49 上传

点击文件名下载附件

大家还可以试试下面第一、二个地址这幅图，可以测试很多方面，第三个的地址描述了这幅图的各种图形都是用来测试什么的，有空我会翻译一下（如果有人代劳最好呵呵），其中20方块左侧的图形应该是整齐的红色和青色的一像素竖线间隔组成，用以测试上面说的问题：

1080：http://www.belle-nuit.com/site/files/testchart.tif

720：http://www.belle-nuit.com/site/files/testchart720.tif

http://www.belle-nuit.com/test-chart

补充：有一点没有说清楚，既然叫做YCC subsample，那么这个问题从本质讲YCC的问题。它的根源是YCC从4:4:4或者其它较高级的信号向4:2:2或者其它较低级的信号转换产生的损失。RGB信号转换为4:4:4是可以基本保证无损的，关键是后续的处理步骤。所以这个问题复杂之处在于，从源文件到显示出来，必须任何一个阶段都没有损失，对于高清播放器也是如此。但这里主要讨论电视内部能否正确处理的问题。

ileile

GT31的我还没有实验是否能够正确显示，国外实验ST30是失败的。松下50系的应该能正确显示（至少有的模式能够正确显示），因为它做广告说新的电路可以30bit精准还原了。Sony和LG的通过一些设置应该能正确显示。三星的像我上面说的，设为PC模式能正确显示（三星设PC模式的方法很诡异，先卖个关子，看大家都知道不，还是只有我不知道呵呵）。

lt1982

难怪我的S10C连电脑HDMI，字体边缘的颜色象淡淡的雾一样扩散出去

ileile

lt1982 发表于 2013-2-3 14:02
难怪我的S10C连电脑HDMI，字体边缘的颜色象淡淡的雾一样扩散出去

至少大家平时用高档播放机的看电影可能没什么问题，我这样的下载党就不得不注意了。
update：多说一句，我觉得播放器能外接U盘的应该也试一试，把那些伪播放器实质就是个廉价电脑也没好好做视频处理的产品挑出来批臭。

ileile

ileile 发表于 2013-2-3 14:05
至少大家平时用高档播放机的看电影可能没什么问题，我这样的下载党就不得不注意了。
update：多说一句， ...

仔细想了下，播放器外接U盘不能正确显示不能说明播放器不好，因为播放器本来就应该专注于处理视频信号而不是解码图片，所以它在处理图片时，产生损失是正常的。

和主贴说的一样，衡量播放器好坏应该看它是不是所有的处理步骤都基于YCC且这些基于YCC的处理步骤不存在来回转换造成的损失，这样在播放视频时就能保证不损失细节了。

看MV

大家赶紧用试试里的神机

chncwk

一个是RGB信号，一个是YcbCr信号，怎么可能通吃？
公平点的做法是把图片转成TS或Mp4视频格式，然后再看播放效果如何。

ileile

chncwk 发表于 2013-2-3 15:17
一个是RGB信号，一个是YcbCr信号，怎么可能通吃？
公平点的做法是把图片转成TS或Mp4视频格式，然后再看播放 ...

唉唉，如果连是什么状况都没弄清楚就不要马上反驳。

对于电视来说，你视频也好图片也好，只要接口输入的是RGB信号（或者相当于或大于RGB范围的YCC信号），且这些信号正好引发我主贴中说的类似的情况，不经过正确设置（或者硬件所限根本不能正确处理），都会出现一样的问题。图像信号一旦离开输出端，它与存储格式和处理过程还有关吗？

对于接电脑来说，大多数信号以RGB格式处理（比如凡是经过DX输出的画面全都是RGB，比如Vista以上系统图像compsite的问题；也就是说电脑总要用更大的色彩空间），除非你永远不接电脑（且保证所有外接设备都有无损YCC信号输出且和电视完全兼容），或者愿意忍受信号损失，否则这个问题就是要面对的。

很多现在的电视经过适当的设置都可以通吃，什么叫“怎么可能”。

AM0055

顶一下。

ileile

chncwk 发表于 2013-2-3 15:17
一个是RGB信号，一个是YcbCr信号，怎么可能通吃？
公平点的做法是把图片转成TS或Mp4视频格式，然后再看播放 ...

另外，这里主要说的是电脑接电视产生的问题，电脑一般会输出RGB（让电脑输出YCC的话，又多一次肯定没有好处但很有可能有坏处的转换）。但电脑RGB输出到电视显示错误的图像，其根源也不是RGB到YCC的转换，我已经更新了主贴，在最后说明了一下。

即便是纯YCC信号，照样存在同样的状况。RGB只不过相当于使用了4:4:4的YCC信号（也就是说用一个YCC 4:4:4的信号源也一样，甚至问题更严重），只要电视在处理信号时的任何一个过程中转换为4:2:0或者其它较差的信号，必然会出现这个问题。

ileile

AM0055 发表于 2013-2-3 17:03
顶一下。

我试了下我的松下GT31，唉到目前为止没找到办法解决这个问题。你试试E8000的PC模式你能调出来不，不用进工程模式。[s:30]

毛毛的爸爸

u盘+Q5播放器+长虹50A3700ID就可以直接播出显示吧，？

ileile

huangjm0630 发表于 2013-2-3 17:37
u盘+Q5播放器+长虹50A3700ID就可以直接播出显示吧，？

能显示图片的就能，看那些栅条会不会模糊。如果模糊，也不一定是电视的事情，可能播放器不支持4:4:4。

AM0055

ileile 发表于 2013-2-3 17:24
我试了下我的松下GT31，唉到目前为止没找到办法解决这个问题。你试试E8000的PC模式你能调出来不，不用进工 ...

上一张电视打开像素移动了，关闭后，用手机拍了一张。

xianpiao

下载了，回头试试我的机器
