〓〓〓〓大家再帮看下，还是那台“噪音”功放，今天发现新问题求解！！谢谢了〓〓〓〓

黄昏的盛宴

今天发现一个新问题：新换的电容通电不到10分钟就涨鼓得非常厉害(为了证实，立马再换了一颗新的上去，还真的是10分钟之内就涨鼓了)，是否是那个16脚IC有问题引起的涨鼓？还是主滤电容导致的涨鼓？各位大大帮忙分析下，谢谢了！

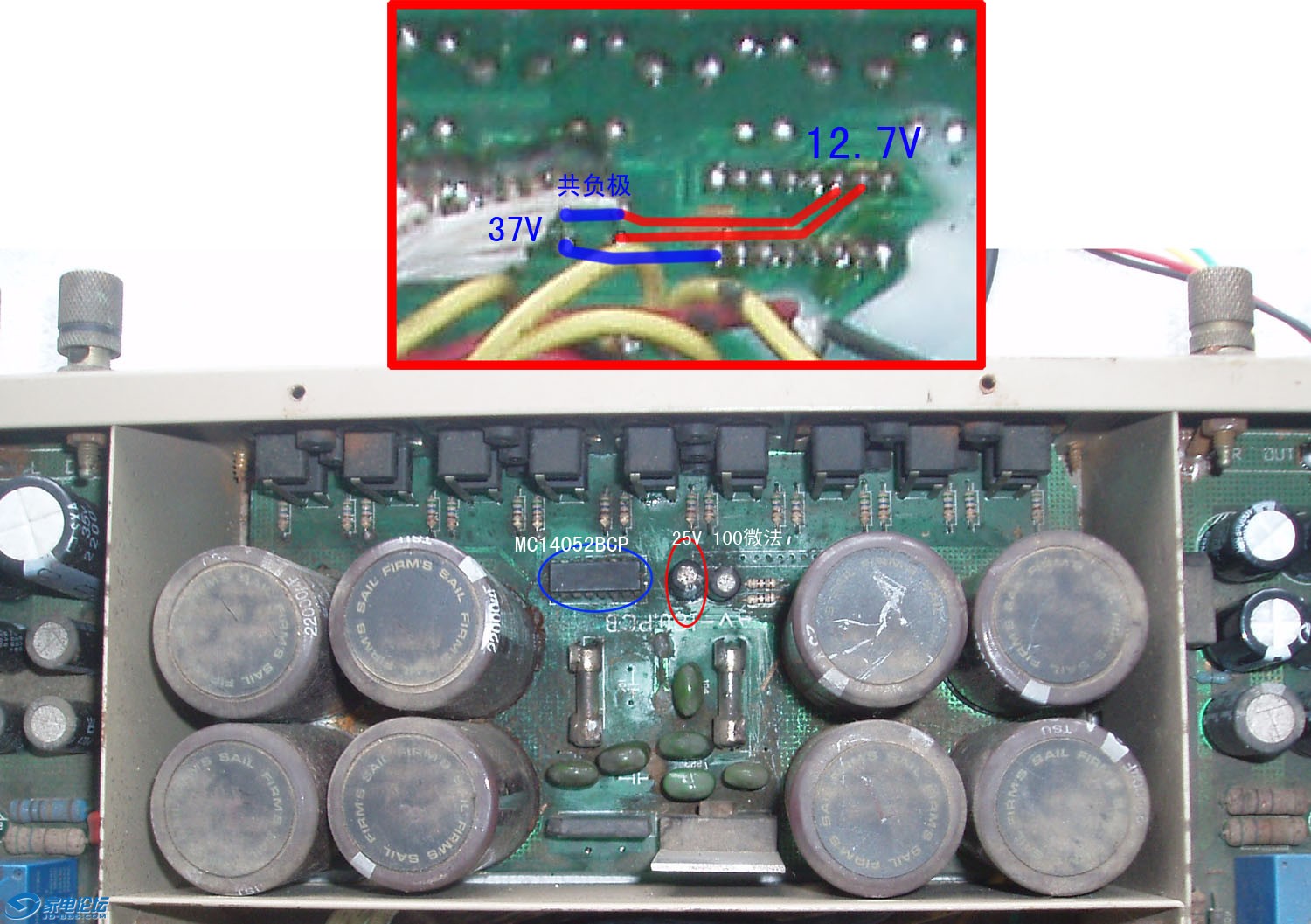

红圈中的电容(不知道是起什么作用的，有没有它功放都可以工作)，参数是：25V / 100微法。昨天发现它貌似涨鼓了，焊下，用25V / 1000微法的电容代替之，发现“噪音”问题貌似好点了，“短路噼啪声噪音”貌似也没有以前那么大声了，窃喜ing...今天一起床就又去折腾这破功放，突然发现新换上去的电容涨鼓得非常厉害...又换了一颗25V / 1000微法的上去，通电不到10分钟，马上又涨鼓起来...因为本人才疏学浅、孤陋寡闻，不知道这颗电容是起什么作用的，所以推测不出10分钟之内就涨鼓的原因...看了下电路，发现电容与一个16脚IC (MC14052BCP，百度了下，这个IC是双路四选一的开关，没有放大功能) 连接，会不会是IC坏了所以引起电容的短时间内涨鼓呢？测量了一下涨鼓电容两脚的直流电压是12.7V左右交流电压是0，和它紧挨着的另一颗电容两脚直流电压是37V左右交流电压也是0(这颗电容我也换了，没有涨鼓现象。这两颗电容的参数是一样的25v / 100微法)，现在真没办法继续查下去了，得先解决这颗电容涨鼓问题！！
还有就是模拟接口(VCD、CD、TUN...)没有声音的问题是不是也是那颗16脚IC引起的？我的推测是：既然这颗IC是
“双路四选一的开关”，那模拟接口或者AC-3接口选择哪个来输入，是否就由这个IC决定呢？模拟接口没有声音，是否就正好是这个IC的模拟接口开关部分坏了？
希望各位大大帮分析下原因，多谢了～～

澳門客

交易区新帖推荐

如果ic是選擇制，那電容就是這選擇制ic的供電，那就要先看供電給這ic的退交連電路，一般是電阻等，可測量有無變值，另外，如果電容用25v，37v供電就一定漲

老浦东

电解电容的耐压一般都会超过标称值。

鼓胀绝大部分原因应该是电路出问题，产生反向电压了，不爆炸就算好运气了。[s:97][s:97][s:97]

黄昏的盛宴

老浦东 发表于 2013-2-4 18:14
电解电容的耐压一般都会超过标称值。

鼓胀绝大部分原因应该是电路出问题，产生反向电压了，不爆炸就算好 ...

“不爆炸就算好运气了”
听你这么一说，我还真是觉得自己幸运！想想...用常识判断确实如此。
我发现短时间内涨鼓以后就直接卸下那电容了。反正有它没它没有什么区别。
这破功放目前来说彻底算是废了...唉...
你说的电路出问题，我没有图纸，实在没法查了...真心郁闷

黄昏的盛宴

那颗IC我也换了国产的4052代替，没有任何的改变，看来IC也没有问题，这种头疼的故障，还真是极少极少碰到...唉...排除法、敲击法、对换法、肉眼观察...能用的招数都用上了，可是根本连敌人躲在哪都不知道，彻底的伤自尊了...

黄昏的盛宴

交易区新帖推荐

澳門客 发表于 2013-2-4 13:50
如果ic是選擇制，那電容就是這選擇制ic的供電，那就要先看供電給這ic的退交連電路，一般是電阻等，可測量有 ...

“另外，如果電容用25v，37v供電就一定漲”
理论确实应该如此，但讽刺的是什么？讽刺的是－－37V的那颗电容是完好无损的！涨鼓的是那颗12.7V的电容。用常识判断这简直就是有驳常理的现象！
只怪自己学艺不精，还有太多太多的不知道...
不过真的很感谢各位大大的热心分享和提醒！！真心感谢大家了～

澳門客

黄昏的盛宴 发表于 2013-2-4 22:34
“另外，如果電容用25v，37v供電就一定漲”
理论确实应该如此，但讽刺的是什么？讽刺的是－－37V的那颗电 ...

無可能把，先搞清有無量錯，再搞不定就先分開這選擇制部分，先試後級，搞清獨立後級有無問題，必要時就不用這選擇ic，改用傳統手動選擇制

黄昏的盛宴

澳門客 发表于 2013-2-4 22:39
無可能把，先搞清有無量錯，再搞不定就先分開這選擇制部分，先試後級，搞清獨立後級有無問題，必要時就不 ...

OK，我抽时间再量一下电压。确保正确的数据！

后级那边不知道要怎么查...现在发现的故障就是：
1、右声道有杂音----像短路那种噼啪声+电流声
2、右声道声音比左声道小很多，且音质没有左声道好。把故障声道(右)开大声的话，继电器马上跳闸保护。几乎换完了后级的所有电容，还是没有任何一点好转！三极管对称另一声道量电压，基本上没有问题。就只剩下电阻没有一颗一颗测量了！各自声道的功率放大管也对称量了电压，基本正常！没有一颗一颗拆下来试，不知道功率放大管会不会产生杂音？
3、模拟输入接口没有声音，只能接AC-3这个输入接口才有声音出来
所有问题就出在右声道：声音小，有杂音。
可是我都不知道应该找前级还是找后级查故障...
虽然是双声道功放，但它们的电路并非完全对称，没有图纸，有些地方还真不好查。

sunrong

黄昏的盛宴 发表于 2013-2-4 23:31
OK，我抽时间再量一下电压。确保正确的数据！

后级那边不知道要怎么查...现在发现的故障就是：

重点检查差分电路，电压放大电路。开大声保护，并且声音严重失真，说明有一级放大电路开路或损坏。检查每一级的供电，电阻和三极管。

黄昏的盛宴

sunrong 发表于 2013-2-4 23:43
重点检查差分电路，电压放大电路。开大声保护，并且声音严重失真，说明有一级放大电路开路或损坏。检查每 ...

可我对功放不了解，你们这些高手都跟我说术语(什么前级、后级、电压放大电路...我晕乎乎的听不懂，完全不知道这些电路的特征...在我的知识里，只认识左、右声道输出，这个是不是你们所谓的后级或者放大电路，就是有N颗大大的功率放大三极管的电路？输入电路，是不是就是你们所谓的前级？就是我图片中那个有8颗大电容的电路，我认为它是输入电路，因为莲花就插在这个电路的后面。还有音调电路部分是不是也算前级？怎么有2个前级呢？又晕了)，我很多听不懂...不知道电压放大电路是哪部分，这个电路有什么特点？例如说主要有什么元器件？给点暗示行不？真的多谢了～～
不过你说的电阻，我也一直怀疑，因为百度了一些资料，有说电阻变化导致杂音、声音小的，可我一直没去检查电阻！下一步就先检查电阻了！多谢大大的提醒和指点！

sunrong

黄昏的盛宴 发表于 2013-2-5 01:15
可我对功放不了解，你们这些高手都跟我说术语(什么前级、后级、电压放大电路...我晕乎乎的听不懂，完全不 ...

8个大电容的那是电源滤波部分，看来您还是不要修理了，最起码的电路原理，和器件性能与测量法方，还没有搞明白，是很难和您讲清楚的啦。怕您把它修成废铁了。[s:18]

澳門客

差分電路即信號輸入第一級放大，開大聲即跳閘，那即是說明工作不穩定，如果不明白也很難自己搞好，只有切實用水洗淨，風干後交人修理[s:97]

lyptj

澳門客 发表于 2013-2-5 02:31
差分電路即信號輸入第一級放大，開大聲即跳閘，那即是說明工作不穩定，如果不明白也很難自己搞好，只有切實 ...

[s:20][s:20]

黄昏的盛宴

sunrong 发表于 2013-2-5 01:32
8个大电容的那是电源滤波部分，看来您还是不要修理了，最起码的电路原理，和器件性能与测量法方，还没有搞 ...

电路原理和器件性能与测量方法其实我都懂，只是对功放不大了解。
我认为电源滤波电容那是输入端(应该就是你们说的前级)，然后到音调部分(这个也是前级)，再然后到左右声道的输出部分(后级)，对吗？

黄昏的盛宴

澳門客 发表于 2013-2-5 02:31
差分電路即信號輸入第一級放大，開大聲即跳閘，那即是說明工作不穩定，如果不明白也很難自己搞好，只有切實 ...

我虽然不大清楚功放的工作原理之类的东西，但用过排除法检查，把左右声道的4颗电容全部对调过了，无果；把双路四选一IC开关换了，无果；把主滤电容附近的几颗小电容也换了，还是无果。
然后左右声道的输出电路(你们所谓的后级)，我两个声道对比量过电压，基本正常，电阻没测。
音调部分(前级)没细查...
