本帖最后由徕卡于 2023-1-18 04:42 编辑

.
本帖为 PMC 原厂音箱系列大解剖专供PMC音箱爱好者参考。

英国pmc音箱交流群：2070709

真假 pmc 八爪鱼 https://www.jdbbs.com/thread-8622768-1-1.html

http://www.jd-bbs.com/thread-3150211-1-1.html

http://www.jd-bbs.com/forum.php?mod=viewthread&tid=2069146

第一篇 PMC -IB1
第二篇 PMC -FB1+ ( 42楼增加旧型号 pmc-FB1 )
第三篇 PMC -OB1i
第四篇 PMC -OB1i(欧水)经英国厂方确认由买家(pqm328)委托代发

http://bbs.hifi168.com/showtopic-210914.aspx

第五篇 PMC -TB2i TB2i IB2i图年后拍，家电有个帖，后面有原厂图，暂时先看吧。

http://www.jd-bbs.com/thread-2510302-1-1.html

第六篇 PMC -IB2i
第七篇 PMC -GB1
第八篇 PMC -MB2 八爪鱼

................................................

原厂 pmc 箱特点:

1:高密度板材箱体，由于传输结构所以 pmc 所有型号箱体内四周都贴有木板，增加强度。(假箱内无另贴板，就一松质普通木工板)

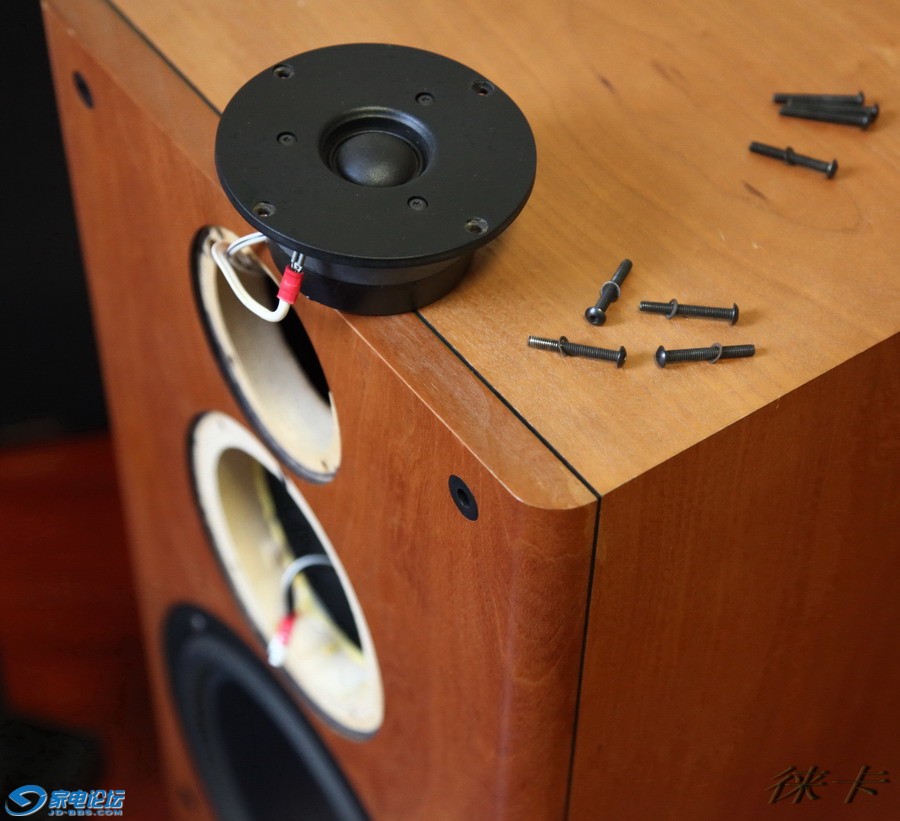

2:喇叭固定均用高质量平面整齐螺丝，并使用压花状垫圈。(假箱劣质地滩螺丝，无垫圈)

3:箱体开孔边缘清晰整齐。(假箱板材差工艺差，开孔即暴菊花)

4:喇叭连接插头均有颜色分类。(假箱都为单一颜色)

5:每只喇叭贴有带编码防伪pmc标签如 tb-2i.fb-1i.ob-1i等i系列，旧型号则在箱内做了记号。(暂不公开)

6:音箱后面商标为平整亚光印刷，字体清晰，粘贴箱体后不会翘角。(假箱有些用亮纸印刷)

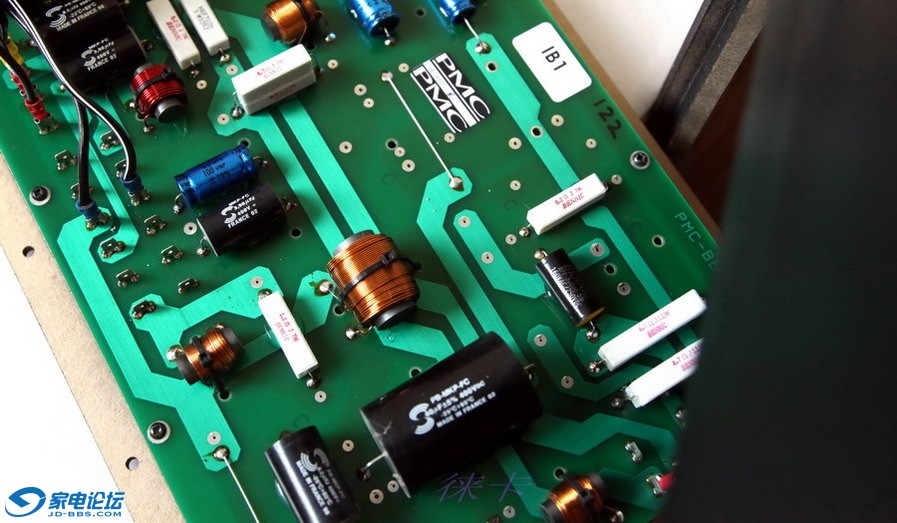

7:分频器全部测试过正品元件，每个零件都标有参数，如电容量.电阻值.电感量。(假箱是假冒零件，有些电容无印字，线圈无浸漆处理，用透明塑料套封防散架)

8:分频器电路板i系列开始印有二维码，板上PMC型号标签，工厂检测序列号印章等。(假箱没有)

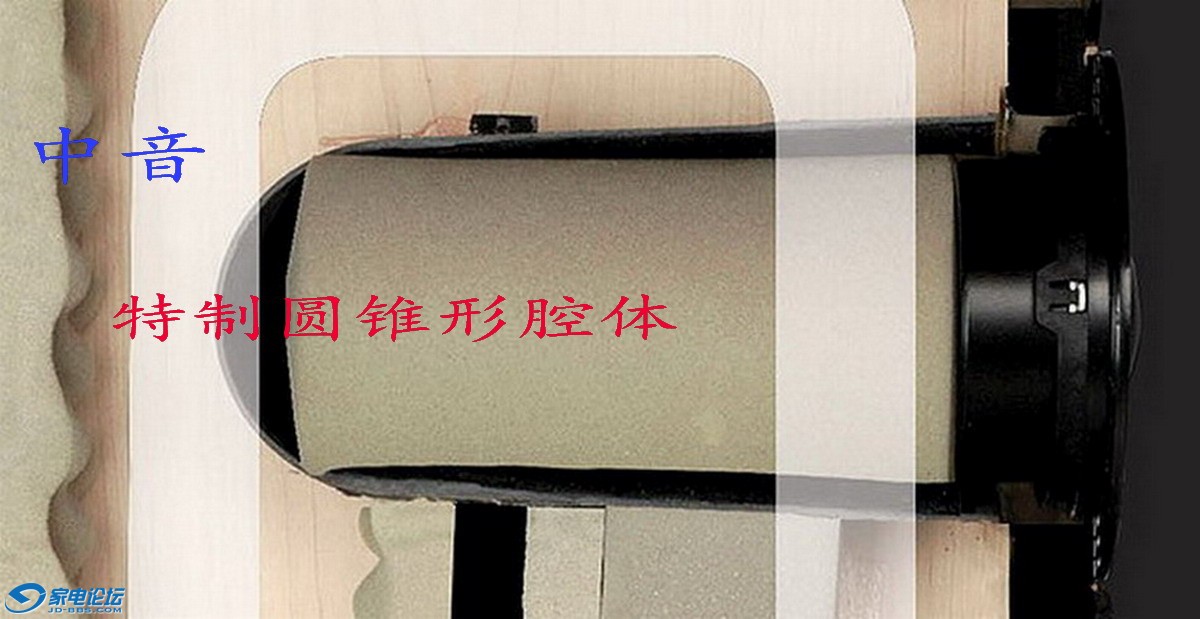

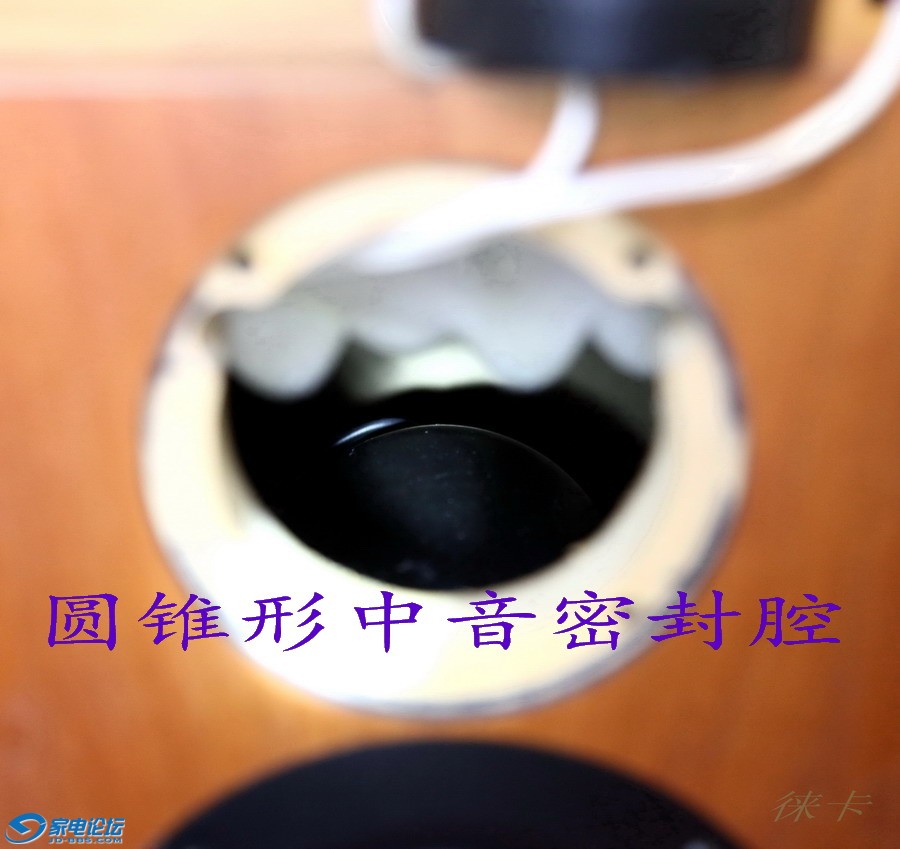

9:ib1.ob1.ob1i等中音喇叭后面原厂装有黑色压模注塑的一体圆锥形腔体。(假箱为黑色垂直圆纸筒)

10:pmc-TB2.FB1.OB1等型号唰叭接线柱外型和假箱相同，但尺寸完全不同。(我另外公布尺寸)

11:箱体贴面，吸音海棉颜色，包装，说明书...

..................................................

徕卡 · 发表于 2013-1-31 00:06

交易区新帖推荐

本帖最后由徕卡于 2013-1-31 09:52 编辑

.

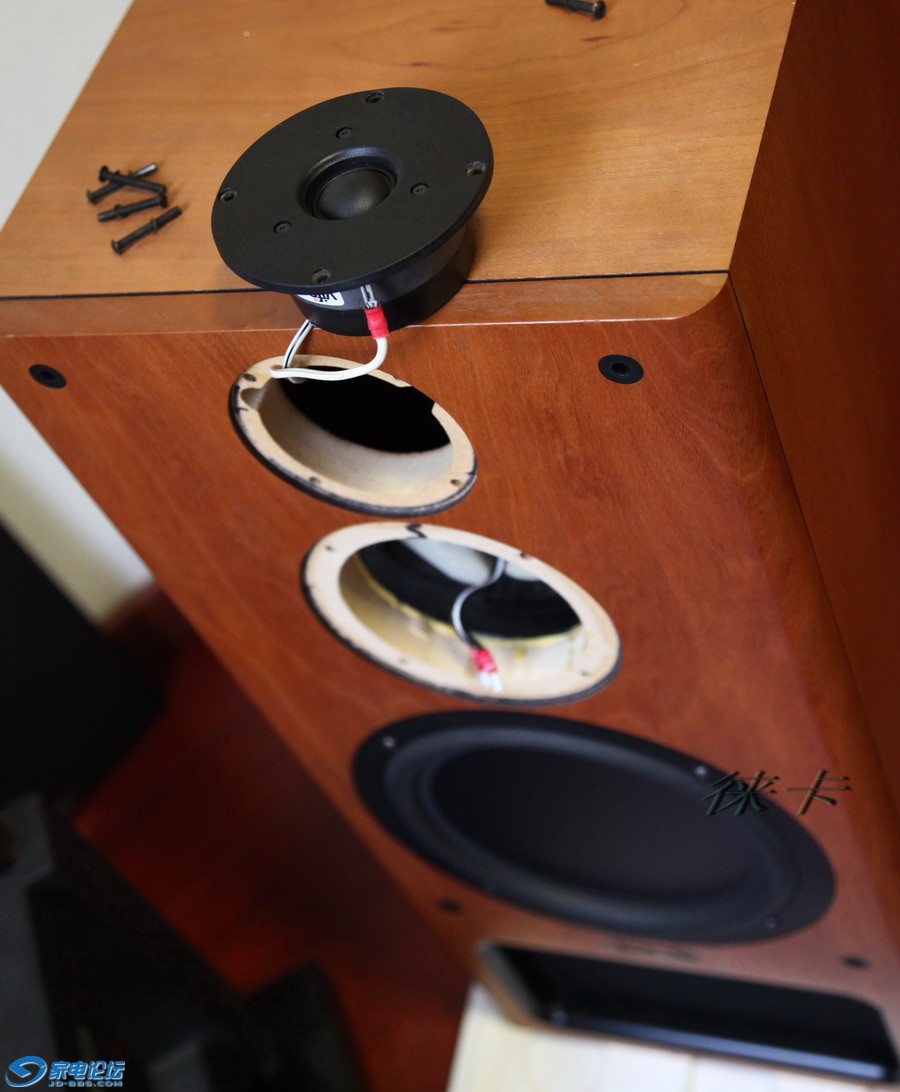

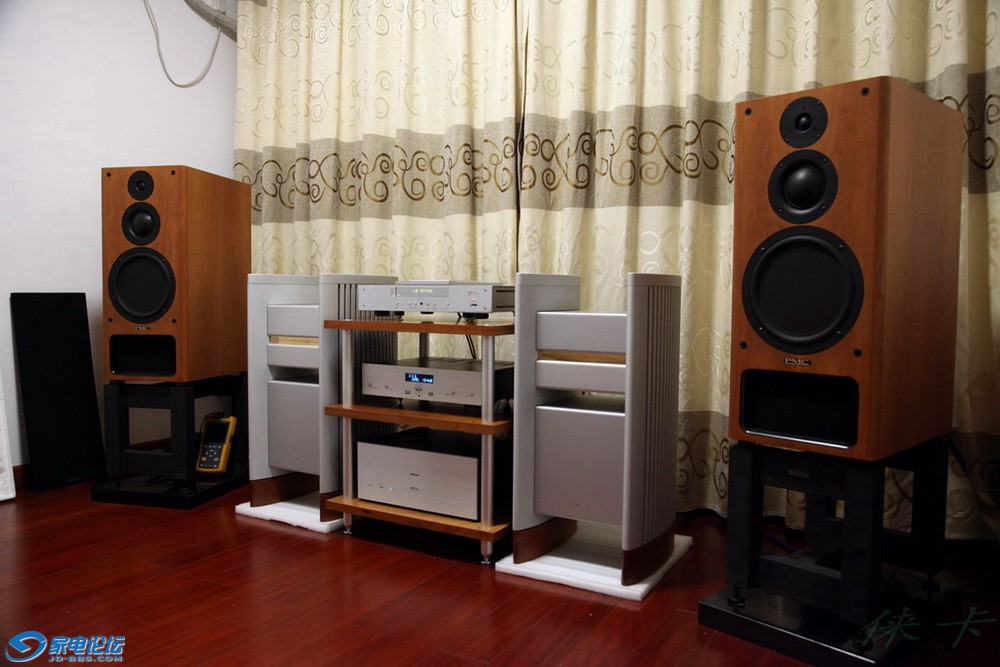

第一篇 PMC -IB1

.

徕卡 · 发表于 2013-1-31 00:06

本帖最后由徕卡于 2013-1-31 09:52 编辑

.......

徕卡 · 发表于 2013-1-31 00:06

本帖最后由徕卡于 2013-1-31 01:28 编辑

占位

徕卡 · 发表于 2013-1-31 00:06

本帖最后由徕卡于 2013-1-31 09:53 编辑

占位

徕卡 · 发表于 2013-1-31 00:06

交易区新帖推荐

本帖最后由徕卡于 2013-2-1 14:43 编辑

.

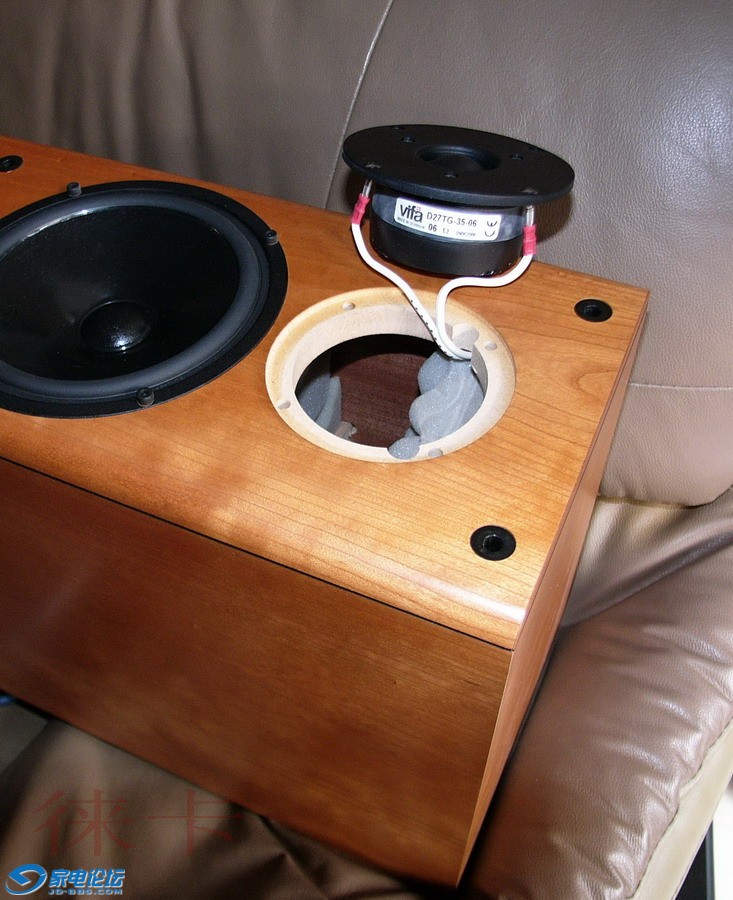

第二篇 PMC - FB1+

原装 pmc-FB1+ 和 pmc-FB1i 做工精致

每只喇叭固定螺丝均配花纹垫

连接线插头有不同色标

箱体内侧均贴木皮

.

徕卡 · 发表于 2013-1-31 00:07

本帖最后由徕卡于 2013-2-1 14:52 编辑

.

原厂pmc-fb1 商标印字清晰，亚光纸面，粘贴整齐，决无翘角翘边。

.

徕卡 · 发表于 2013-1-31 00:07

本帖最后由徕卡于 2013-2-1 15:11 编辑

.

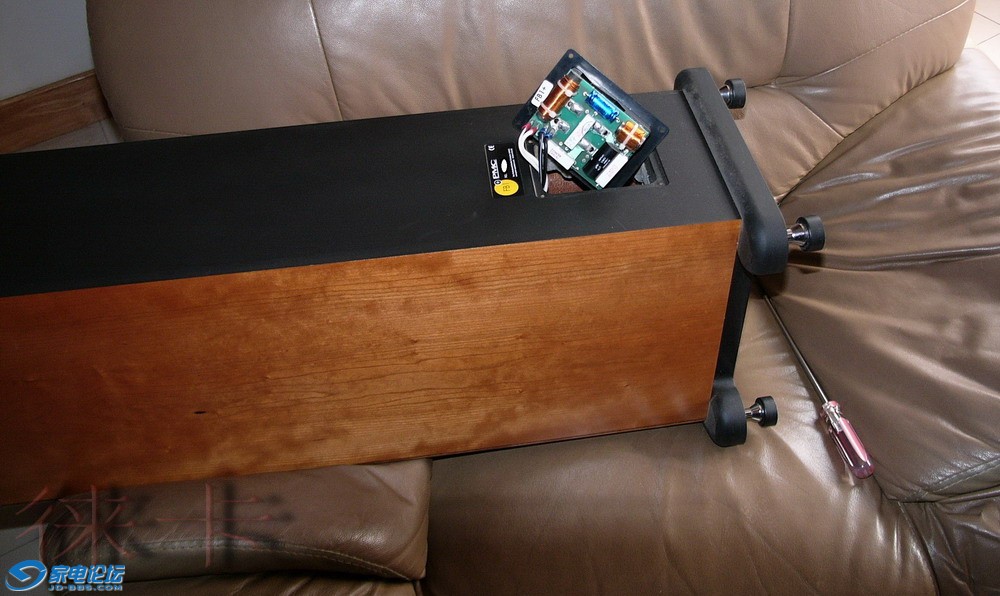

原厂 pmc-FB1+ 箱内部四周加贴木板

....

徕卡 · 发表于 2013-1-31 00:07

本帖最后由徕卡于 2013-2-5 01:42 编辑

.

下图为 pmc-fb1+ 原装分频器，零件标有数值，有厂方检测序列号，分频器型号。

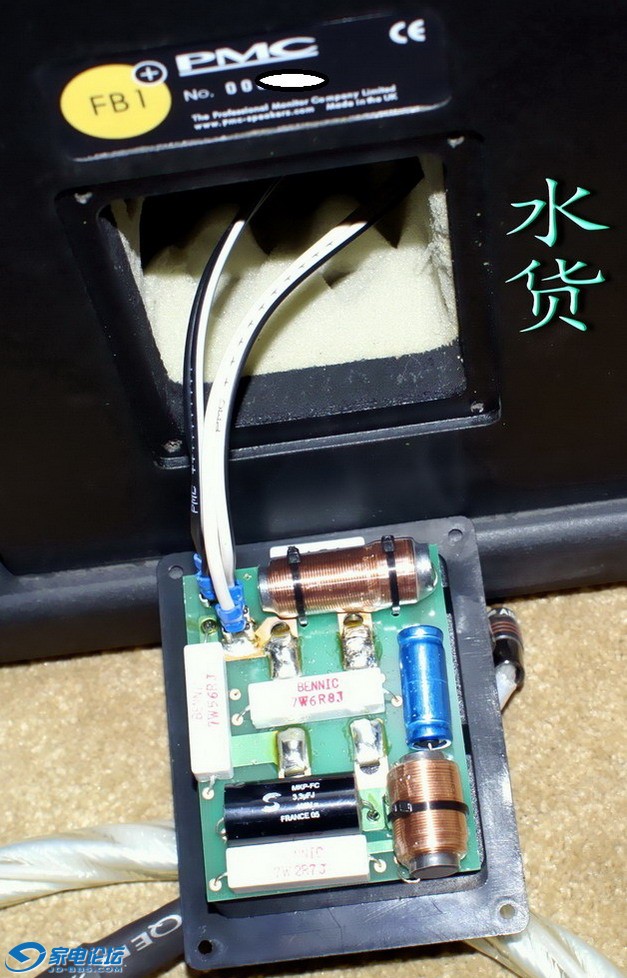

上图为 pmc-fb1+ 所谓 ( 欧水 ) 的分频器，论坛买主提供图片，目前退货退款中。

.

徕卡 · 发表于 2013-1-31 00:07

本帖最后由徕卡于 2013-2-1 15:54 编辑

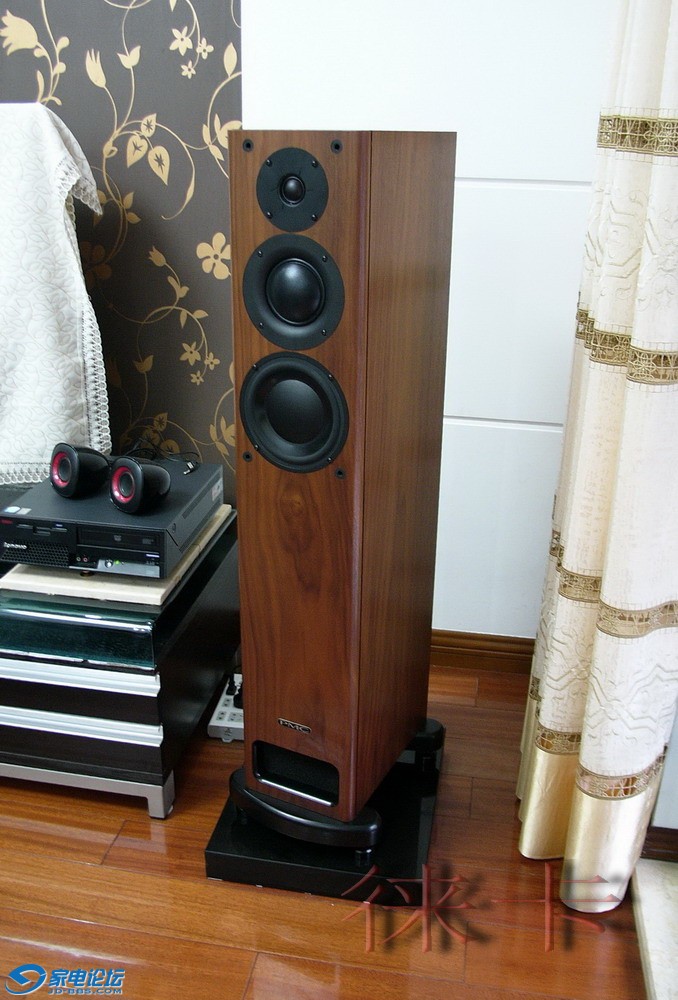

第三篇 pmc-OB1 i 新型号

原装 pmc-ob1i 是在原 pmc-ob1 上稍作改良的同型号升级版，ob1 箱体后面为黑色，高音是丹麦威发，ob1i 箱体四周贴木皮，高音改为西雅士，分频器和结构相同。

pmc-ob1i 是在生产在销售的新型号，厂方更重视防仿，所以每只喇叭均贴有pmc 防伪的并有检测序列号之QC标贴。

分频器每个零件都标参数，板上标有检测序号，型号，二维防伪码。

..

.

徕卡 · 发表于 2013-1-31 00:08

本帖最后由徕卡于 2013-2-1 16:49 编辑

.

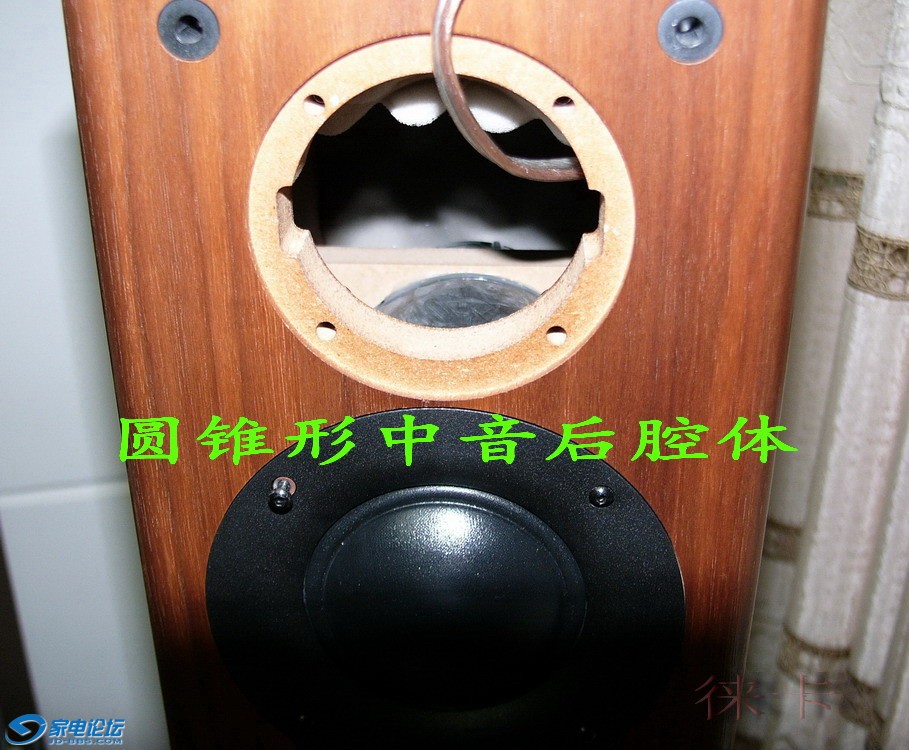

图为实拆原装 pmc-ob1i 中高音部位，箱内中音后面安装原厂一体注塑圆锥形后腔，并装吸音海棉

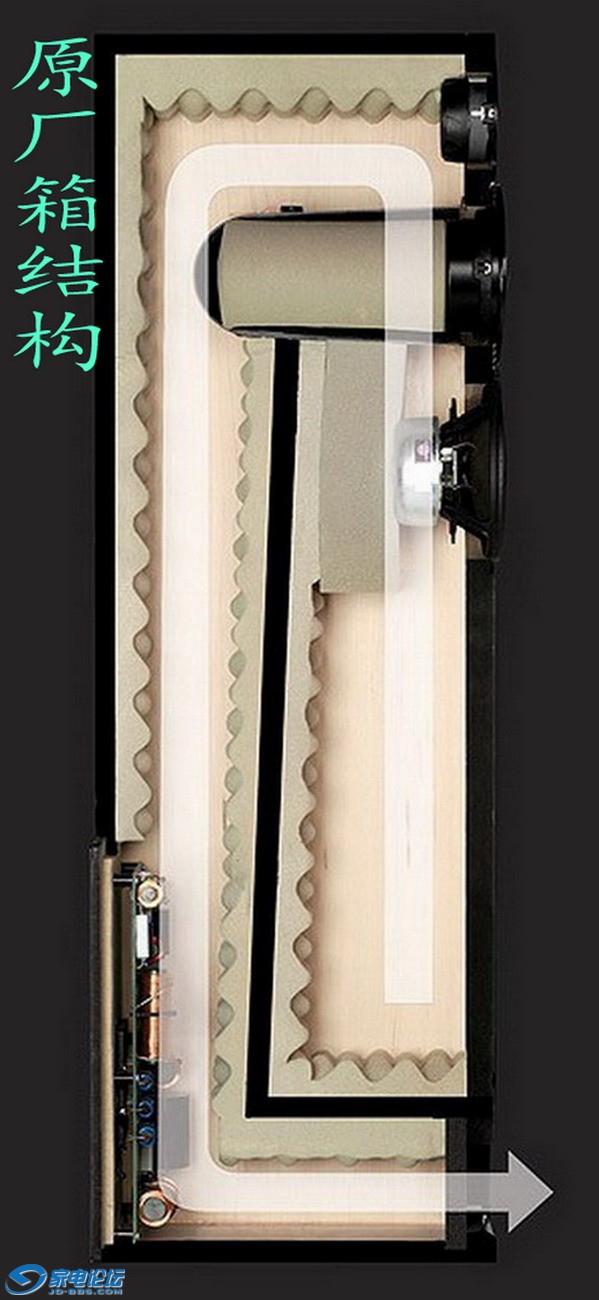

另图为官网发布 pmc-ob1i 的结构图

.

徕卡 · 发表于 2013-1-31 00:08

本帖最后由徕卡于 2013-2-1 23:36 编辑

.

上图为官方网站 pmc-ob1 分频器，下图为实拆原装 pmc-ob1i 分频器。

原装分频器每个正品零件都标有数值

terencet · 发表于 2013-1-31 00:24

後级垫在珍珠棉上不好啊！{:soso_e127:}

徕卡 · 发表于 2013-1-31 01:34

本帖最后由徕卡于 2013-2-1 14:07 编辑

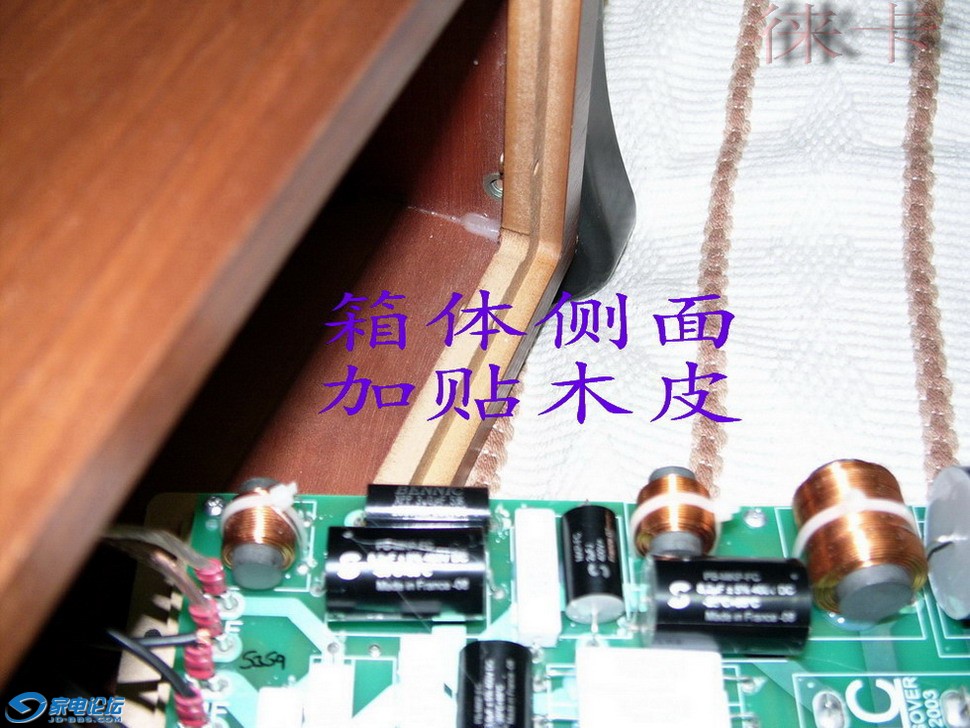

图为 pmc-ob1i 箱体内侧木贴面和后背。

原厂箱分频器有检测序列号，分频器型号，二维防伪码。

.

徕卡 · 发表于 2013-1-31 01:34

本帖最后由徕卡于 2013-2-2 10:01 编辑

.

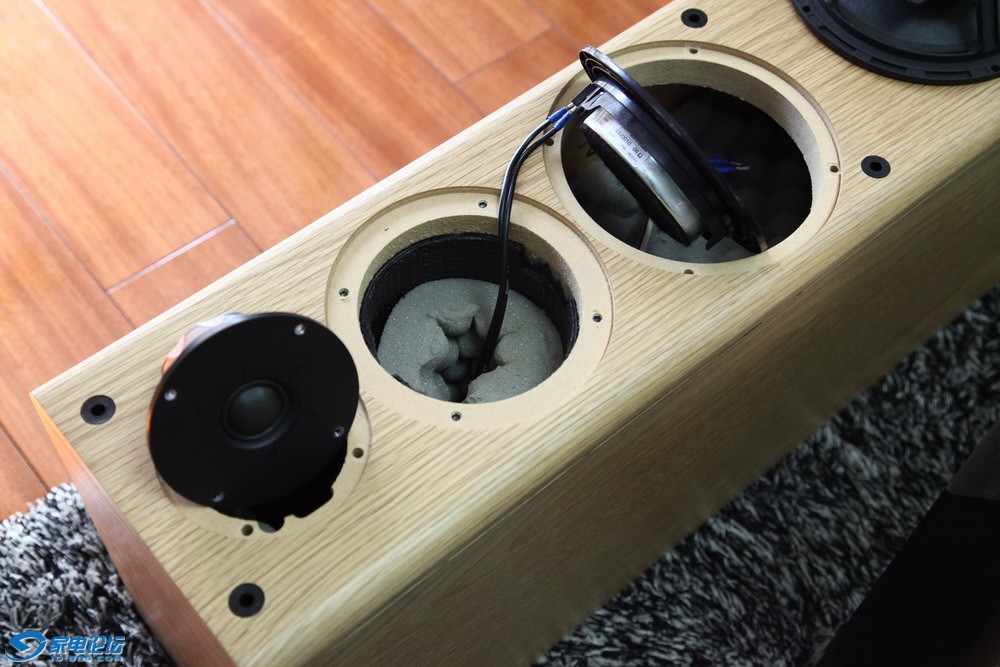

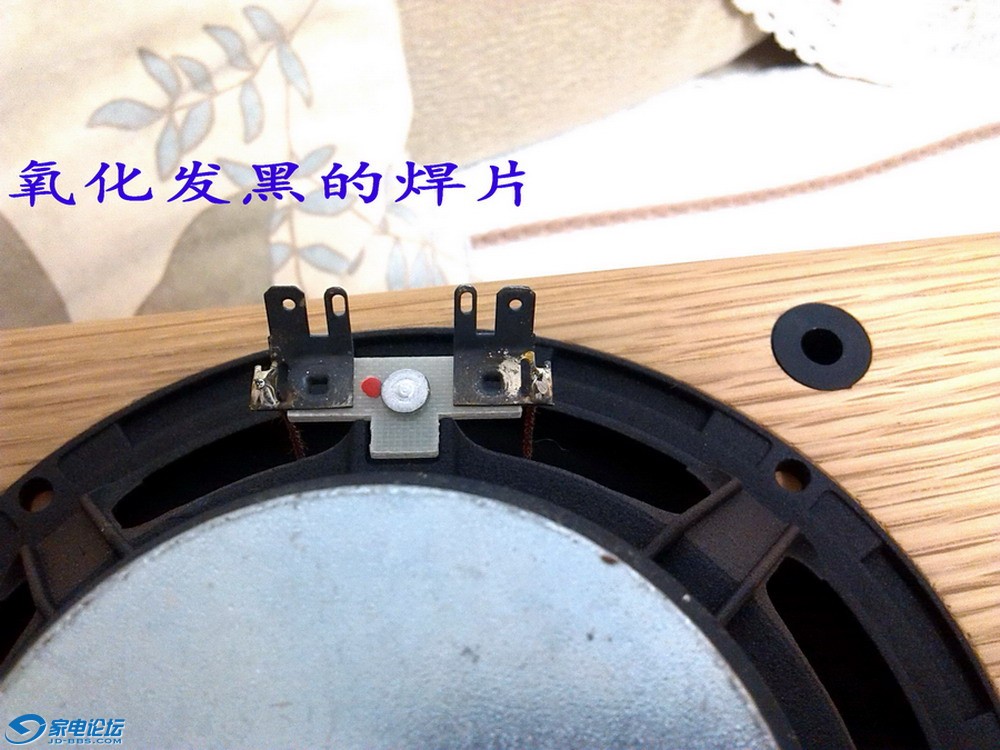

第四篇所谓 "欧水" pmc-ob1i

此所谓 "欧水"pmc-ob1i 不作多解说，各位可以仔细对比前面几款原装箱里外各细节，如螺丝.贴面.中音后腔(可从高音喇叭孔观看).无花纹垫圈.无字零件.非原厂电阻和电容.连接线.插片.吸音海绵.板材.印字商标.电路印板颜色.等...

.....................................................................................

http://bbs.hifi168.com/showtopic-210914.aspx

"欧水" pmc-ob1i是本地 (pqm328)网友从淘宝(xx影音)实体店购买，最后由水货供应商(9xhifi)达成退货退款，下面是(pqm328)网友提供并委托公布英国pmc厂方回复电邮。

.................................................................................

Dear Sir

Many thanks for your recent email and the pictures of the products you have purchased and for bringing this to our attention.
I am sorry to have to inform you that these do appear to be imitations and not genuine PMC products.
The only course of action that we can recommend is that you investigate any consumer protection rights that you may enjoy under Chinese Law.
We would recommend that you return these to the supplier and ask for your money to be returned.
Whether there is any legal avenue open to you locally against these fraudsters, we are unable to say. However please do not hesitate to contact either myself or our local Distributor should you need any further assistance.
Our clear advice to anyone seeking to purchase PMC is, prior to making the purchase, contact PMC's local Distributor and ask them to recommend an authorised dealer:

Richcoln Co Ltd

5/F Siu On Centre 188 Lockhart Road
Wanchai Hong KongHong Kong S.A.R., China

Tel:00 852 2489 8068

Facsimile:00 852 2489 2825

http://www.richcoln.com

rcl@richcolncoltd.com.hk

Please let us know the outcome of your further actions on this.
Kind regards

Andy Duffield

Sales Manager - ROW

PMC LIMITED43-45 CRAWLEY GREEN ROAD
LUTON UK
LU2 0AA

T +44 (0)870 4441044
F +44 (0)870 4441045M +44 7967 821228E andy.duffield@promonitor.co.ukwww.pmc-speakers.com

........................................................................................................................................
译文如下:

你好！

感谢您近期发来的邮件和您购买产品的图片，感谢让我们对此引起重视。

我们很遗憾地告诉您它们看上去确实是仿制品，而不是原装的PMC产品。

我们能够建议的就是请您研究一下中国法律下保护消费者的权益。

我们建议您将它们退给销售商并要求退款。

我们不知道您所在地是否有其他法律途径来制裁假货销售商，但如果您需要其他帮助的话请直接与我或者我们当地的经销商联系。

我们对任何希望购买PMC产品的人的建议是，在购买之前联系PMC当地的代理，请他们推荐一家授权经销商。

请告诉我们您对此采取行动的结果。

Andy Duffield
销售经理

PMC有限公司
43-45 CRAWLEY GREEN ROAD
LUTON UK
LU2 0AA

T +44 (0)870 4441044
F +44 (0)870 4441045M +44 7967 821228E andy.duffield@promonitor.co.ukwww.pmc-speakers.com

................................................................................................................................................

以下是本地买家 qpm328 发英国厂方确认的 pmc-ob1i "欧水" 图片

.....................................................................................................................................................
