N10改个电芯，顺便改个口，再顺便出个杰士X10

guanzhong

某群里有兄弟说老MD机锂电池搞不到，我说直接内置掉，对方觉得有难度，于是我只好把这个N10秀出来了。。。今天把借人听的N10拿回来了，于是发个帖~~

话说这个N10是从大奶那当破烂收来，其实是没摸过N10，拿来拆开来看看的，搞不好还能拆个光头来


对对对，就是这个，被大奶骗了，说是没磁头的，当时拆开看是有的，就把磁头线焊了下，没试，今天试了下，全好的，完全的被欺骗感情了、、、

首先来看一下要塞进N10的家伙们，一个普通电芯，一个充电板，一个microusb的母口。当时觉得，这个破烂，用LIP-4WM的电芯太浪费了，还不如给我的RH1用，这一堆东西不算邮费10块钱。。。。。。2家店买的，若单独算，邮费15.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
所以就买了个能塞进去的电芯试验下。这个是140MAH的，只有原电芯1/3电量，放进电池仓后，电池仓还是空荡荡的。一起其实还买了个能塞进去的220MAH的，不过因为充电板的电容太占地方，懒得去找替代的贴片电容，就没给用那个
充电板是400MHA充电电流的，不用半小时就能把140的电池喂满，当然，这个电池太小了点，听不了几小时，下次有空了换个大点的


电池，充电板，还有充电板上那个悲剧的电容，都需要塞进N10狭窄的电池仓内，那个电容进不去，后果是，被我拿平口尖嘴钳夹扁了塞进去。。。。


接着要改的是接口，这个口，我没数据线啊，实在没有啊，NH1的电池都是拿出来冲的啊~~！！！，所以，它死了，换个usb上去，爱用啥冲用啥冲，我用安卓我自豪，手机能充它就能充~~~~


先改USB，吸锡带一顿乱搞，他就下来了，处理下绝缘
把usb的正负极接出来，我用的是细耳机升级线，黄正蓝负
找根细铁丝，如图将接口固定好，我用的是那个悲剧电容剪下来的脚~~~然后上点胶水辅助固定下，当时以为录音是挂的，直接没连接数据传输的2根线，现在想连比较麻烦，不要NET功能算啦，大奶都怪你


电池和充电板接好，保护板原来折进去的，有点厚，翻出来，一顿胶带


电池排线座两边有2个焊点的，一正一负，直接焊上去~~~USB的2根线接充电板输入端。。。当时忘记拍照了，现在不想拉出来了。。。记得做好绝缘，不然就爽了。绝缘和固定，透明胶带绝对神器，可惜我这卷粘性不行，不管了

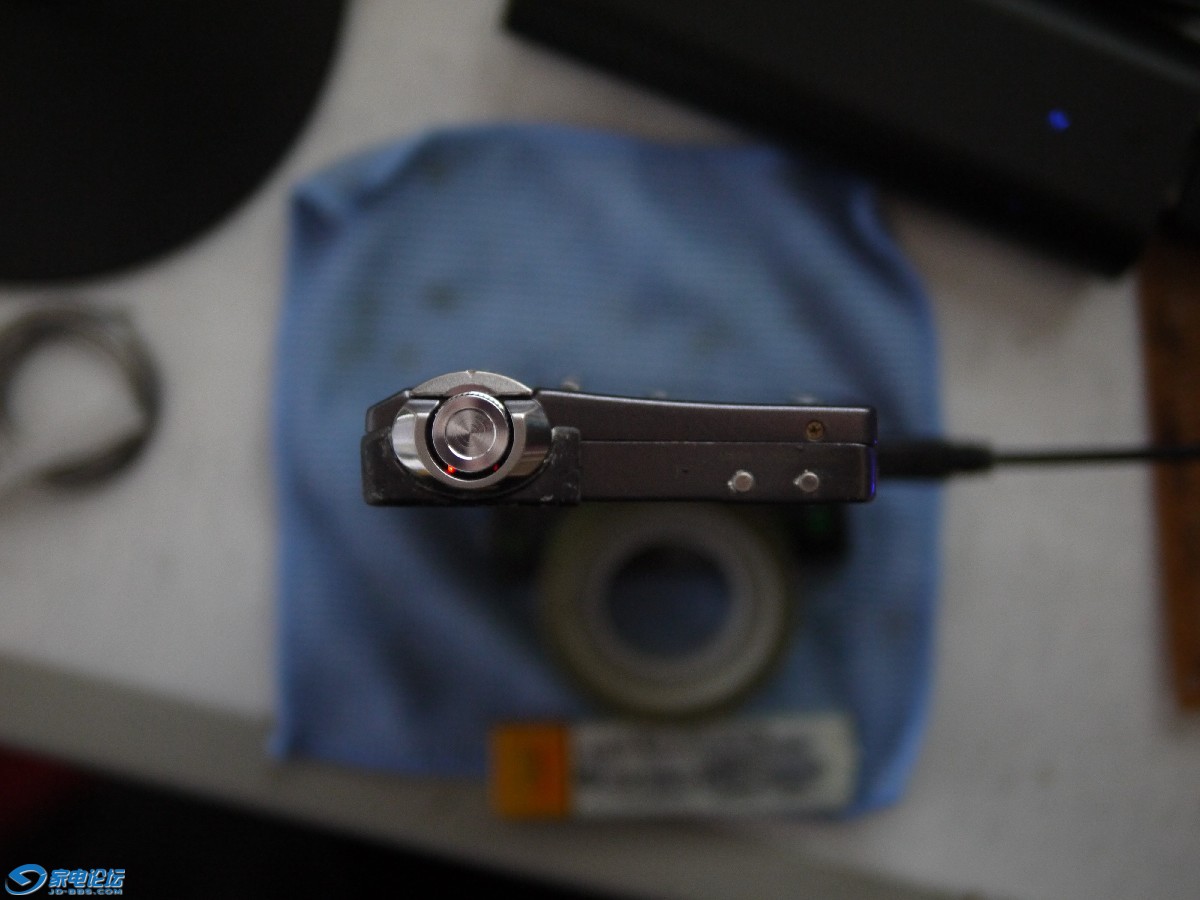

完成图就是这样了

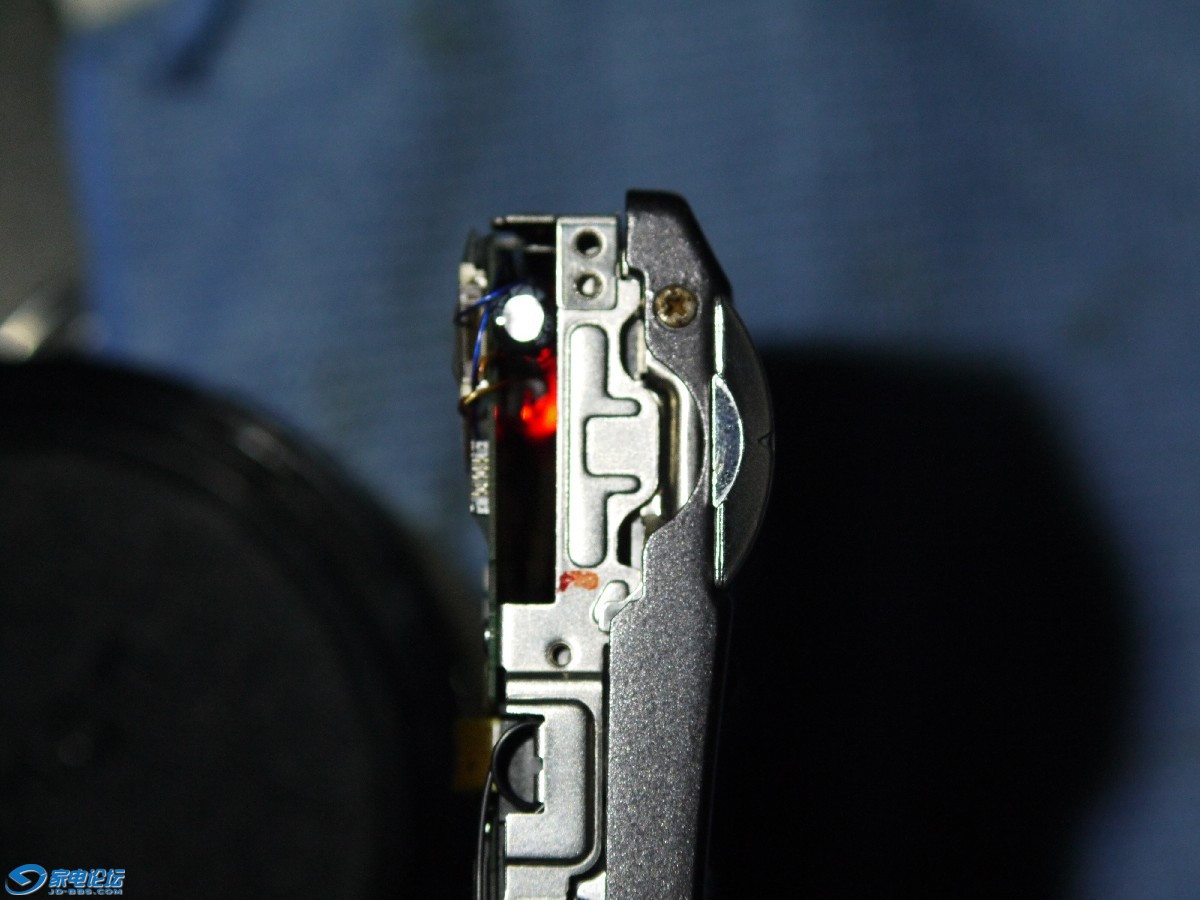

充电时候 充电板的红灯会亮


其实，合上后盖，也是能看见红灯的，不错~~


因为那个悲剧的电容，放了碟片之后盖上，有一点点被撑开的缝隙


屁股的USB口，两边有点空旷，哪天有兴致了，拿热熔胶封一下，sony这个数据口貌似和microusb母座厚度差不多，兼容性很好的~~


好了，没了，貌似我这个电芯低温性能不行，录音录到电量一半，就要显示低电量了，弄热了机身就好很多。。。不过，会不会拿他听都是个问题，更别说拿来录了，纯折腾，纯探索
不过，这样充电好方便啊，而且电池小，冲的好快。。。。。估计很快电芯就要挂了，超过2C的充电电流了。。。。

PS，顺便出个多余的杰士X10，全新的，650包邮，详情进传送门吧http://bbs.imp3.net/thread-10887814-1-1.html   不是杰士邦，绝对不是

guanzhong

交易区新帖推荐

手动微距头，不好对焦啊

..点点

建议楼主把充电板的电容换成贴片钽电容就不会影响外观啦 [s:97]

guanzhong

..点点 发表于 2013-1-12 22:15
建议楼主把充电板的电容换成贴片钽电容就不会影响外观啦

不知道这个电容直接去掉影响有多大，哈哈

小绿

[s:97]

dpeng97

交易区新帖推荐

{:soso_e179:}

ichlibe

要得就是介个动手能力
话说也从大奶那整个N10。。说主板好。 不过磁头也半好，录音偶有跳音

huaianwang

[s:16]

duke2000

技术贴，要顶的，百微拍的？

guanzhong

duke2000 发表于 2013-1-13 01:31
技术贴，要顶的，百微拍的？

不是   FD口 70-210的头接到松下微单上，好重一个。。。。微距对焦距离大概20公分
