关于音箱内拗的一些资料 ———— 来自英国权威音响杂志“What HI FI”的视频截图。

100w

          今天见到在由中庸兄弟发起的一个关于音箱内拗的帖子里，众多烧友分享宝贵心得，和展开了热烈讨论，及文明的交流。所以这样的帖子要好好支持一下。因此我翻出了一些关于音箱内拗的珍贵资料跟大家分享。为了能让更多的烧友看到这些资料，丛中受益，特开了个专帖。

中庸兄的音箱内拗讨论原贴：

http://www.jd-bbs.com/thread-4505280-1-1.html


以下是我翻出来自英国音响杂志“What HI FI” 所制作的视频特辑，我对视频进行了截图，并附上个人的翻译和图解。












  该特辑名为"How to get the best from your HI FI" ( 如何从你的系统得到最好的效果）， 视频的解析员有两位，一共分了七小章。他们分别从怎样选购系统，到线材，到普通LP播放，再到摆位都作了简单而全面的解析。但都是一些常识，多数烧友都懂的。所以本帖只图解第六章—— "Positioning Your Speakers" ,音箱的摆位（见下图）。

100w

交易区新帖推荐

                  在谈音箱内拗前，我们先简单了解一下书架和落地扬声器的特点，见下图：








图解：floor stand spekaers，我们称为“落地箱”， 它的强项主要有：规模大，能量大，低频有重量及下潜深等特点。而弱点是：箱体共振幅度强，和染色大。





图解：bookshelf speakers ， 我们称为“ 书架箱”，它的强项主要有：精确度，准确度，通透感，及感染力。  而弱点是：规模小，和缺乏低频重量感。

Northenlight

给出Youtube链接，国内要翻墙。。。

http://www.youtube.com/watch?v=1rCma1yvpF4

100w

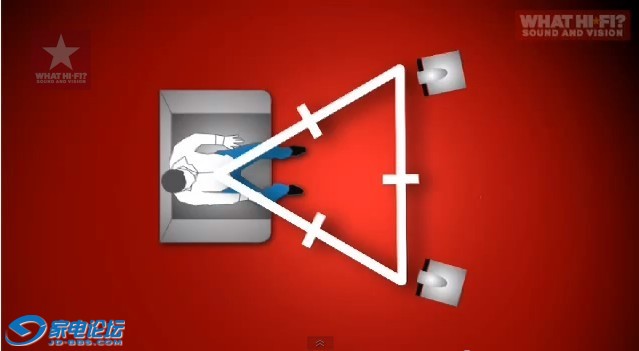

                             好了，进入主题。视频第六节里指出，音箱摆位的关键要素是距离。而从声学规范的知识上说，等边三角形，音箱内拗正面对人，是获得最佳音场比例，及聆听，监听的最佳音箱摆位法。也正如坛友普兰老师所说的一样。（见下图）





  而我们不是住在录音棚里，所以我们的家用音响，由于环境的限制，等边三角形的摆位似乎不一定用得着（见下图），所以在音箱摆位上作出调整是必须的。而音箱内拗就是一个关键手段。音箱内拗的英文名为”toe in “，它是一种获得最佳音场的最直接手段，这种方法犹如摄像技术里的一个对焦模式。

mozart08

顶一下100W兄

中庸无为

交易区新帖推荐

好，有了图示就非常直观了。[s:68]

100w

                                 下面视频里提供了toe in 的调试手法，及最佳聆听摆位。


首先音箱平直摆放， 然后向中间慢慢toe in，直到声波形成最佳覆盖面积为止。









而调到声波最佳覆盖面积时，也就是最佳对焦位置，那时候就是结像力最好，音场最饱满的聆听位置。当然这里指的音场是CD软件里面所收录到的音场，跟真实音场有可能具有分别。（见下图）







     而当我们toe in 过头，也就是内拗过头时，声音会出现交叉声场，这也是不正确的。见下图。






  个人结论： toe in 确实是一种调整音箱摆位，获得最佳结像力及音场的一个关键手段，在多数的系统里，toe in 是很有必要性的。但究竟实际上toe in 多少角度，还是应该似乎个人系统的特点，和家居环境的布局。如在一些高音过亮，  低频过紧的系统里，对焦声波，覆盖过度反而会带来不耐听的现象。而一些指向性不强的音箱，不toe in就根本无音场可言。又或家居环境两边不对称时，两边音箱的toe in角度都可能不一样。所以，玩音响是没有一本天书读到老的，只有善意交流，互相吸收，才是烧友共同进步的唯一态度。{:soso_e182:}

子弹飞

{:soso_e179:} 楼主以借鉴国外著名评论杂志的实战经验来评述，摆位角度调整的要意，非常好。图文并茂又简洁易懂。{:soso_e179:}

100w

子弹飞 发表于 2012-12-11 11:56
楼主以借鉴国外著名评论杂志的实战经验来评述，摆位角度调整的要意，非常好。图文并茂又简洁 ...

谢谢子弹版主支持和加分鼓励。[s:21]

100w

子弹飞 发表于 2012-12-11 11:56
楼主以借鉴国外著名评论杂志的实战经验来评述，摆位角度调整的要意，非常好。图文并茂又简洁 ...

今天上来就见到中庸兄很好的讨论贴，就想起了这个视频，马上找出来截图跟大家分享。截了很多张，挑几张最能说明要点的图上传。希望更多的烧友了解到toe in的作用。[s:21]

子弹飞

100w 发表于 2012-12-11 12:12
今天上来就见到中庸兄很好的讨论贴，就想起了这个视频，马上找出来截图跟大家分享。截了很多张，挑几张最 ...

http://www.jd-bbs.com/thread-4503882-1-1.html

这是关于尾巴的一个帖子，与悬空的信号线有异曲同工之妙。您可以看下。

695290386

感谢楼主

CHBCHBCHB

好帖子

100w

CHBCHBCHB 发表于 2012-12-11 14:49
好帖子

谢顶，[s:21]

CGP

100w 发表于 2012-12-11 17:22
谢顶，

      100W兄的帖子图文并茂，直接了当的给朋友们展现了音箱摆位的技法。赞一个！
