曙光贵族之声300B单端胆机的小小打摩。

mozart08

原机线路不大动的前提下，可将第一级12AX7改为12AU7，还是使用SRPP线路，速度快，高频好。但这样第一级放大倍数小，负反馈要大大减少，或干脆不要。
耦合电容多种并联影响声音厚度，对音场也可能有不利影响，还是建议用10μ的电容，容抗减小，失真及相移都减少。[s:97][s:97]

ex1890

交易区新帖推荐

mozart08 发表于 2012-11-26 12:37
原机线路不大动的前提下，可将第一级12AX7改为12AU7，还是使用SRPP线路，速度快，高频好。但这样第一级放大 ...

并联耦合电容实在是无奈之举，感觉0.22u／630V有些大，想缩小到0.15左右。

mozart08

ex1890 发表于 2012-11-26 13:57
并联耦合电容实在是无奈之举，感觉0.22u／630V有些大，想缩小到0.15左右。

真的不建议缩小耦合电容容量，我没有示波器，但朋友那里有，可以用示波器看到，用小容量耦合电容，波形幅度缩窄，相移严重，增大耦合电容容量，波形变形小，相移也减少，这都符合容抗公式和RC相移计算公式的规律的，做音响没有天方夜谭，线路就是要符合电子学基本原理。
我的新胆机用一只10μ的耦合电容，车个铝壳用环氧树脂封上，效果不错。[s:97]

ex1890

mozart08 发表于 2012-11-26 14:09
真的不建议缩小耦合电容容量，我没有示波器，但朋友那里有，可以用示波器看到，用小容量耦合电容，波形幅 ...

这个和我们以前设计和选用22万伏电站的耦合电容，有同工异曲之处。
不断加大耦合容量，到信号模糊的时候，减掉20%左右就OK了^_^

mozart08

ex1890 发表于 2012-11-26 14:15
这个和我们以前设计和选用22万伏电站的耦合电容，有同工异曲之处。
不断加大耦合容量，到信号模糊的时候 ...

还得考虑成本和安装位置啊，耦合电容我一般用4.7μ--20μ左右。
12AX7内阻大，速度慢，听交响不太合适的，换成12AU7只需改阴极电阻，其它都不用动是最简易的办法。

ex1890

交易区新帖推荐

mozart08 发表于 2012-11-26 14:37
还得考虑成本和安装位置啊，耦合电容我一般用4.7μ--20μ左右。
12AX7内阻大，速度慢，听交响不太合适的 ...

多谢莫扎特兄
以后有时间再换12au7，这次是小打磨。

mozart08

ex1890 发表于 2012-11-26 14:48
多谢莫扎特兄
以后有时间再换12au7，这次是小打磨。

[s:21]
多交流

ex1890

深圳仔 发表于 2012-11-25 19:04
磨的比不磨要好，电容换好的，其它差不多不用磨，否则最后就剩外壳了，哈哈

好电容准备最后上，好的耦合电容的最大作用只是摩声，先把电源搞好，其它外围整理完以后，再计划耦合细调。

澳門客

hxn570 发表于 2012-11-26 09:49
玩300B还是310推300B最经典。

不一定，如果用5極單級推300b，310只算是經典設計，用C3g單級推300b就比用310好，用310只是沖着西電的名氣而已[s:97][s:97]

fengyunneiwan

澳門客 发表于 2012-11-26 16:53
不一定，如果用5極單級推300b，310只算是經典設計，用C3g單級推300b就比用310好，用310只是沖着西電的名氣 ...

借着楼主的帖子请教澳门客前辈，

不是说胆机要避震吗，俺昨天在胆机下面垫了有一包烟那么厚的橡胶，再垫了有半包烟厚度的羊毛毡，

怪事出现了，原来的声音很干净的，怎么变有点浑浊了，声音松松垮垮的，怎么回事？

望不吝赐教，谢谢，[s:21]

ex1890

澳門客 发表于 2012-11-25 21:17
先劃個電路看看把

打开电脑，准备上电路图。

ex1890

子弹飞 发表于 2012-11-25 20:04
最好搞到设计电路图。事半功倍。

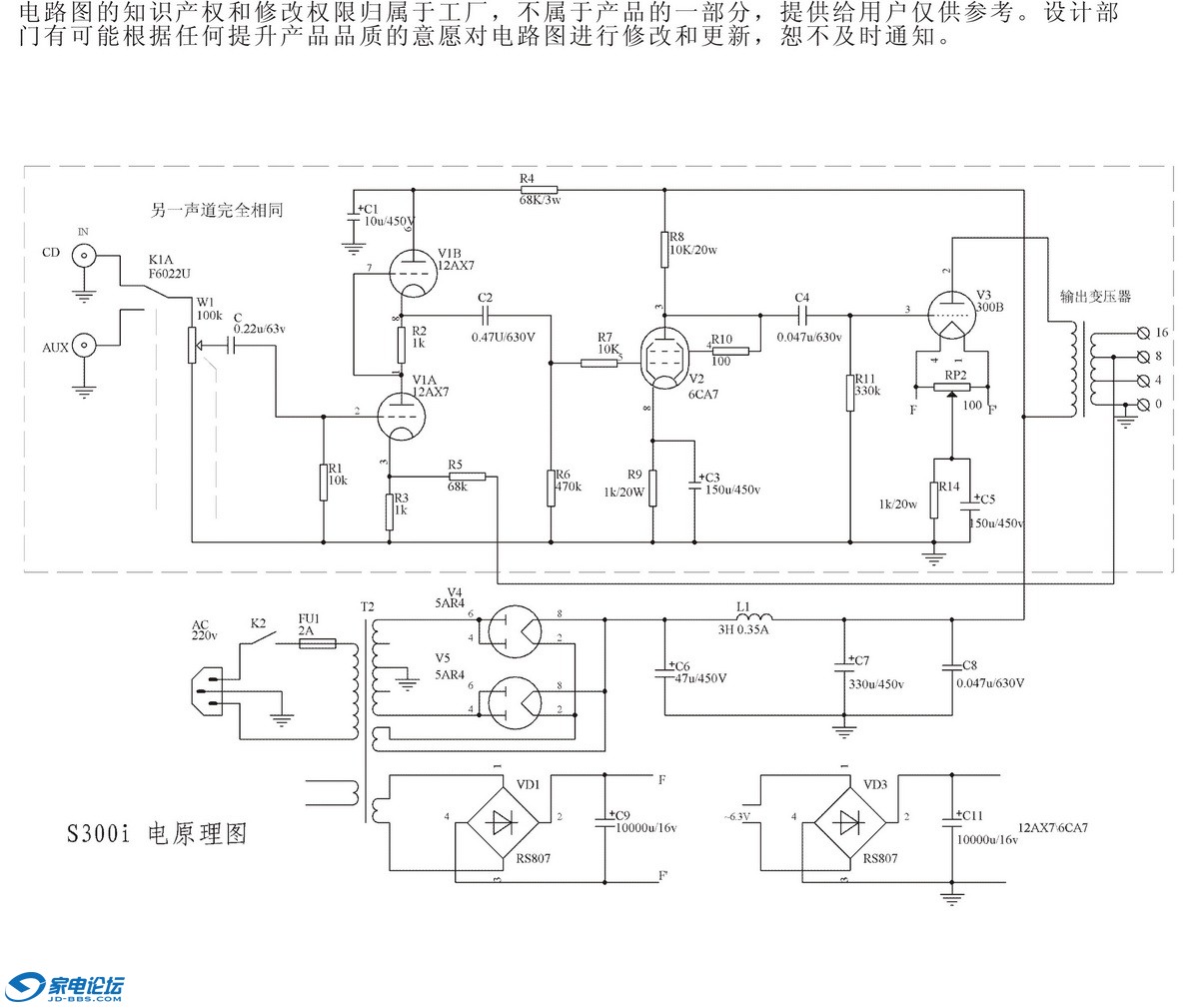

电路图到了~~~

子弹飞

ex1890 发表于 2012-11-26 18:33
电路图到了~~~

直流电灯，el34推300B。耦合通路三只电容C1、C2、C3。楼主谈谈看法，我不懂电路。

DINGZAIJIE

坐看楼主动手示范了。[s:97][s:97][s:97][s:97]

ex1890

子弹飞 发表于 2012-11-26 19:08
直流电灯，el34推300B。耦合通路三只电容C1、C2、C3。楼主谈谈看法，我不懂电路。

简单描述一下电路结构：
信号经C耦合到12AX7的AB构成的SRPP电压放大电路，再由C2耦合到6CA7前级推动部分，经C4耦合到300B单端甲类自给偏压功率放大电路，最后输出到3.5K牛。
274B作为高压整流。
全直流供灯丝。
