DIY一台300B单端，但交流底噪有4MV，请高人指点，不胜感谢！

tl_mls · 发表于 2012-11-24 16:49

您需要登录才可以下载或查看，没有账号？注册

x

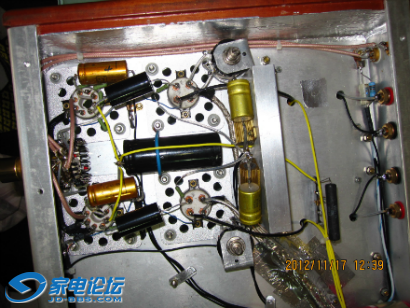

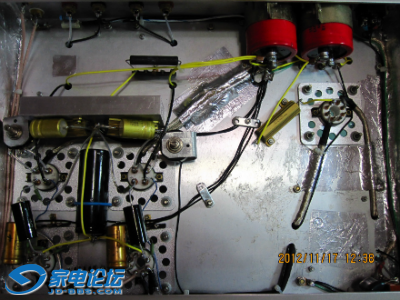

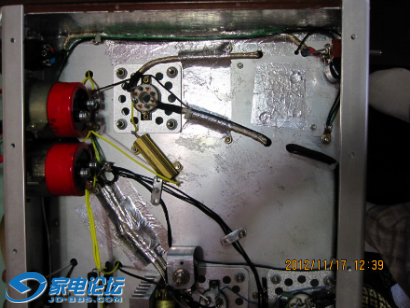

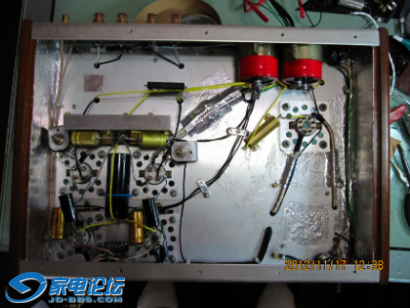

化了半年时间做了一台单端300B，双电牛供电，全交流点灯丝，一只点300B管，另一只点前级管、整流管灯丝及提供高压；现在基本能听，但交流底噪仍有4MV，想进一步提高信噪比，恳请各位高人指点一二，感激不尽。以下是电路图及实物图：

次级高压空载是双400V，5U4G的8脚输出用25V电阻降压了，图中36K降压电阻改为50K欧；300B屏压410V,6SL7推动级屏压280V，输入级屏压140V；输入端加了100K欧的电位器一只。

佳音 · 发表于 2012-11-24 17:09

请去《胆趣网》、《胆艺轩》

澳門客 · 发表于 2012-11-24 17:10

如果樓主是初學，不應用這電路，初學還是建議6SN7二級屏放電路[s:97][s:97]

红山老猫2012 · 发表于 2012-11-24 18:39

本帖最后由红山老猫2012 于 2012-11-24 18:44 编辑

澳門客发表于 2012-11-24 17:10
如果樓主是初學，不應用這電路，初學還是建議6SN7二級屏放電路

澳门兄功力深厚，说得很对呀！没有大环负回馈， 6SL7 的高频伸展有限，在20Khz都不能平坦，那相移在更低的频率都出现了，可惜了300B出色的高频端表现啊！再者，全机仅靠前半6SL7 放大，根本不容易喂饱300B。如果没有前级就屋漏偏逢连夜雨咯！

andyyao · 发表于 2012-11-24 18:57

交流灯丝供电300B能做到4MV噪音已很不错了，电路设计可在300B前加6V6作推动为佳（其它6P3P、EL34音效不适合，不推荐）。

ex1890 · 发表于 2012-11-24 19:57

本帖最后由 ex1890 于 2012-11-24 20:56 编辑

{:soso_e182:}

啊杜 · 发表于 2012-11-25 15:18

交流4mv已经很不错的了，要不只能用直流

深圳仔 · 发表于 2012-11-25 19:11

想在好，做值流灯

tl_mls · 发表于 2012-11-26 10:08

澳門客发表于 2012-11-24 17:10
如果樓主是初學，不應用這電路，初學還是建議6SN7二級屏放電路

是的，只是看这电路比较简单，加之作者徐松森说声音不同凡响就用了。谢谢指导。

tl_mls · 发表于 2012-11-26 10:10

andyyao 发表于 2012-11-24 18:57
交流灯丝供电300B能做到4MV噪音已很不错了，电路设计可在300B前加6V6作推动为佳（其它6P3P、EL34音效不适合 ...

谢谢指导，有时间我将试试6V6作推动的做法。

tl_mls · 发表于 2012-11-26 10:12

啊杜发表于 2012-11-25 15:18
交流4mv已经很不错的了，要不只能用直流

谢谢指导，一开始用的是直流点灯丝，后改为交流，听音色还是交流好。

初级老烧 · 发表于 2012-11-26 11:01

300B交流点灯，交流声做到4mv很好了。
滤波电容为什么取那么大？特别是电感前也取330微法，整流管吃不消吧？

tl_mls · 发表于 2012-11-27 15:48

初级老烧发表于 2012-11-26 11:01
300B交流点灯，交流声做到4mv很好了。
滤波电容为什么取那么大？特别是电感前也取330微法，整流管吃不消吧 ...

谢谢指导，您说的可能对的，我看其它的电路图上，滤波电容都是比较小的。

初级老烧 · 发表于 2012-11-27 16:56

这个电路阴极电容、退耦电容都用得偏大。滤波电容的耐压设计偏小，市电电压高点就可能超出电容的额定耐压了，不安全。
说的不对之处，还请高手指教。

tl_mls · 发表于 2012-11-28 16:54

初级老烧发表于 2012-11-27 16:56
这个电路阴极电容、退耦电容都用得偏大。滤波电容的耐压设计偏小，市电电压高点就可能超出电容的额定耐压了 ...

是的，我是第一次做机子，对电路元件要求不是很懂。
