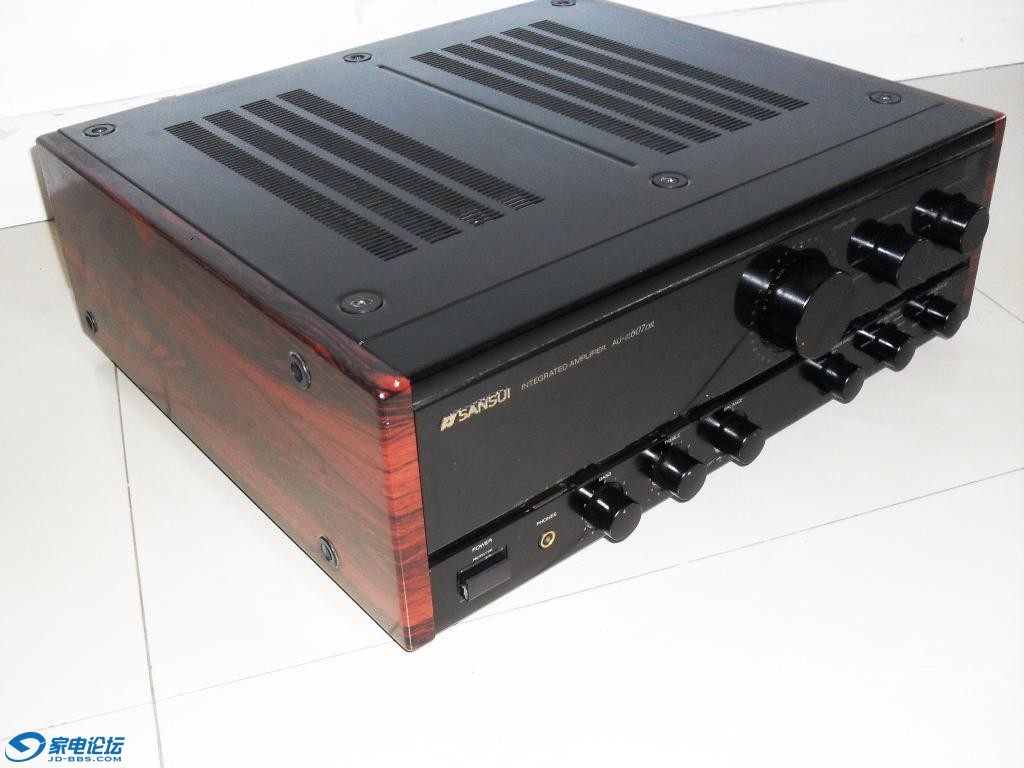

升级出台山水@707DR,成色8成新以上,明盘:3200元

abcd631621449 · 发表于 2012-11-13 01:09

本帖最后由 abcd631621449 于 2012-11-13 01:10 编辑

和我这个差不多经典山水AU-@707XR

[size=+3]SANSUI AU-α707XR
	\170,000（1994年発売）

[size=-1]解説

[size=-1]新たに開発されたHyper α-Xバランス回路を搭載したプリメインアンプ。

素子の非対称により発生した歪を除去するため、Xバランス?アンプという独自の技術を基礎とした、Hyper α-Xバランス回路を開発?採用しています。
この回路は、従来のバランス回路に加え、アンプの動特性を決定づけるパワーアンプとプリアンプの初段に、新たに高CMRR型定電流回路を導入し、CMRRで理論値140dBの改善効果を実現しています。これにより素子の非対称が原因のDCオフセットによる電流のばらつきを抑え、回路内で発生する動的ノイズを抑えています。
また全段を、音楽信号の伝送?増幅が同時に行えるバランス公正にし、増幅回路とアース回路を完全分離させることでスピーカーの逆起電流や外来ノイズによる悪影響を排除しています。
さらに、出力の＋側と－側にそれぞれ専用のアンプを置き、計4つのアンプにより同条件でスピーカーをドライブするプッシュプル方式を採用しています。

パワー段にはオーディオ専用デバイスであるNM-LAPTを搭載し、優れた高周波特性と電流限界値を獲得しています。

入力から出力まで全段をDCアンプ構成としています。
さらに、位相反転無しで－側の出力が取り出せるNEWダイアモンド差動回路を採用し、瞬間的な信号に対する応答性を高め、TIM歪の発生を抑える事で、DCアンプの性能を向上しています。
また、回路をワイドレンジ、ハイスピード化するため、初段のFETをカスケード接続とし、インピーダンスの異なる外部機器との接続の際に起こる音質劣化を解消しています。

電源部では電源のアンバランス化を防ぐため、電源部をアースから独立させたクローズドループ構成を採用し、パワー段や電圧増幅段など格段も完全に分離しており、安定した大電流を供給するとともに、電源部の固有振動や充放電時に発生するノイズから信号を守っています。

電源系や信号系から発生する振動を防ぐため、強化ツインモノラルコンストラクションを採用しています。
まず、大型トランスや電解コンデンサを中央部に設置し、さらにパワートランジスタや放熱器など信号系で構成されるパワーユニットを左右対称に置き、最適な重量バランスを確保しています。
また、独自の技術であるアイソレーテッド?メカニカル?フィードバックを導入しており、マスターボリュームとシャーシの間、トランスとシャーシの間、NM-LAPTと放熱器の間など振動の伝わるルートには、純銅材やテフロンシート、テフロンテープを活用して、振動を効果的に抑えています。
さらに、特殊構造の楕円インシュレーターにより外部振動を遮断しています。

デジタルソースの音楽信号を直接パワーアンプ部に入力できるパワーアンプダイレクト入力や、バランス入力端子を搭載しています。

ボリュームには6連ディテントボリュームを採用しています。

ソースパワーダイレクトやレックセレクター、ACアウトレットなどを搭載しています。

[size=-1]機種の定格

[size=-1]型式	[size=-1]インテグレーテッドアンプ
[size=-1]<パワーアンプ部>
[size=-1]実効出力（10Hz～20kHz、両ch同時動作）	[size=-1]160W＋160W（6Ω） 130W＋130W（8Ω）
[size=-1]全高調波歪率（実効出力時）	[size=-1]0.003％以下（8Ω）
[size=-1]混変調歪率	[size=-1]0.003％以下（8Ω）
[size=-1]ダンピングファクター	[size=-1]150（8Ω）
[size=-1]周波数特性（1W）	[size=-1]DC～300kHz +0 -3dB
[size=-1]入力感度/インピーダンス	[size=-1]1V/5kΩ（1kHz）
[size=-1]SN比（Aネットワーク）	[size=-1]120dB以上
[size=-1]ダイナミックパワー	[size=-1]405W（2Ω） 320W（4Ω） 210W（6Ω）
[size=-1]TIM歪（SAWTOOTH）	[size=-1]測定限界値以下
[size=-1]スルーレイト	[size=-1]200V/μsec
[size=-1]ライズタイム	[size=-1]0.5μsec
[size=-1]<プリアンプ部>
[size=-1]入力感度/インピーダンス（1kHz）	[size=-1]Phono MM：2.5mV/47kΩ Phono MC：300μV/100Ω CD、Tuner、Line、Tape/DAT1、2：150mV/20kΩ
[size=-1]Phono最大許容入力	[size=-1]MM（THD 0.01％）：210mV MC（THD 0.1％）：21mV
[size=-1]周波数特性（1W）	[size=-1]Phono MM：20Hz～20kHz ±0.2dB CD、Tuner、Line、Tape/DAT1、2：DC～200kHz +0 -3dB
[size=-1]SN比（Aネットワーク）	[size=-1]Phono MM：88dB以上 Phono MC：70dB以上 CD、TUner、Line、Tape/DAT1、2：110dB以上
[size=-1]トーンコントロール	[size=-1]Bass最大変化量：±6dB（50Hz） Treble最大変化量：±6dB（15kHz）
[size=-1]サブソニックフィルター	[size=-1]16Hz（-3dB）、6dB/oct
[size=-1]ラウドネス	[size=-1]+6dB（50Hz） +4dB（10kHz）
[size=-1]<総合>
[size=-1]定格消費電力	[size=-1]330W
[size=-1]外形寸法	[size=-1]幅466×高さ162×奥行452mm
[size=-1]重量	[size=-1]23.0kg
