请问如何检测家里的供电是好是坏？

hinomad

简单使用万用表能否检测出来，需要使用哪些技术手段呢，还是需要专用仪器才行？

DINGZAIJIE

交易区新帖推荐

用万用表测下知道电压高低是应该的，不过你会用示波器类来测试电压波形有无杂波干扰吗？[s:97][s:97]

yddy1

万用表不能侧市电的质量，机械示波器不好找（精度也不够），建议下载个电子示波器来检测。

在笔记本系统里安装个电子示波器，把220V用变压器输出5V交流（降压成其他次级电压也成，尽量低点），用两个分压电阻取得适当的小电压值，从笔记本的线路输入接口送进去。

运行电子示波器，你就能看到你家交流电的波形、杂波干扰等。贴个示意图

如意

yddy1 发表于 2012-10-18 18:54
万用表不能侧市电的质量，机械示波器不好找（精度也不够），建议下载个电子示波器来检测。

在笔记本系统 ...

[s:31][s:20]

DINGZAIJIE

yddy1 发表于 2012-10-18 18:54
万用表不能侧市电的质量，机械示波器不好找（精度也不够），建议下载个电子示波器来检测。

在笔记本系统 ...

在哪儿下载呢？没搜到[s:97][s:97]

Z-peter

交易区新帖推荐

FLUke 有专用表

yddy1

DINGZAIJIE 发表于 2012-10-18 19:21
在哪儿下载呢？没搜到

http://tuidc3.newhua.com:82/down/ScoscSetup.zip

yddy1

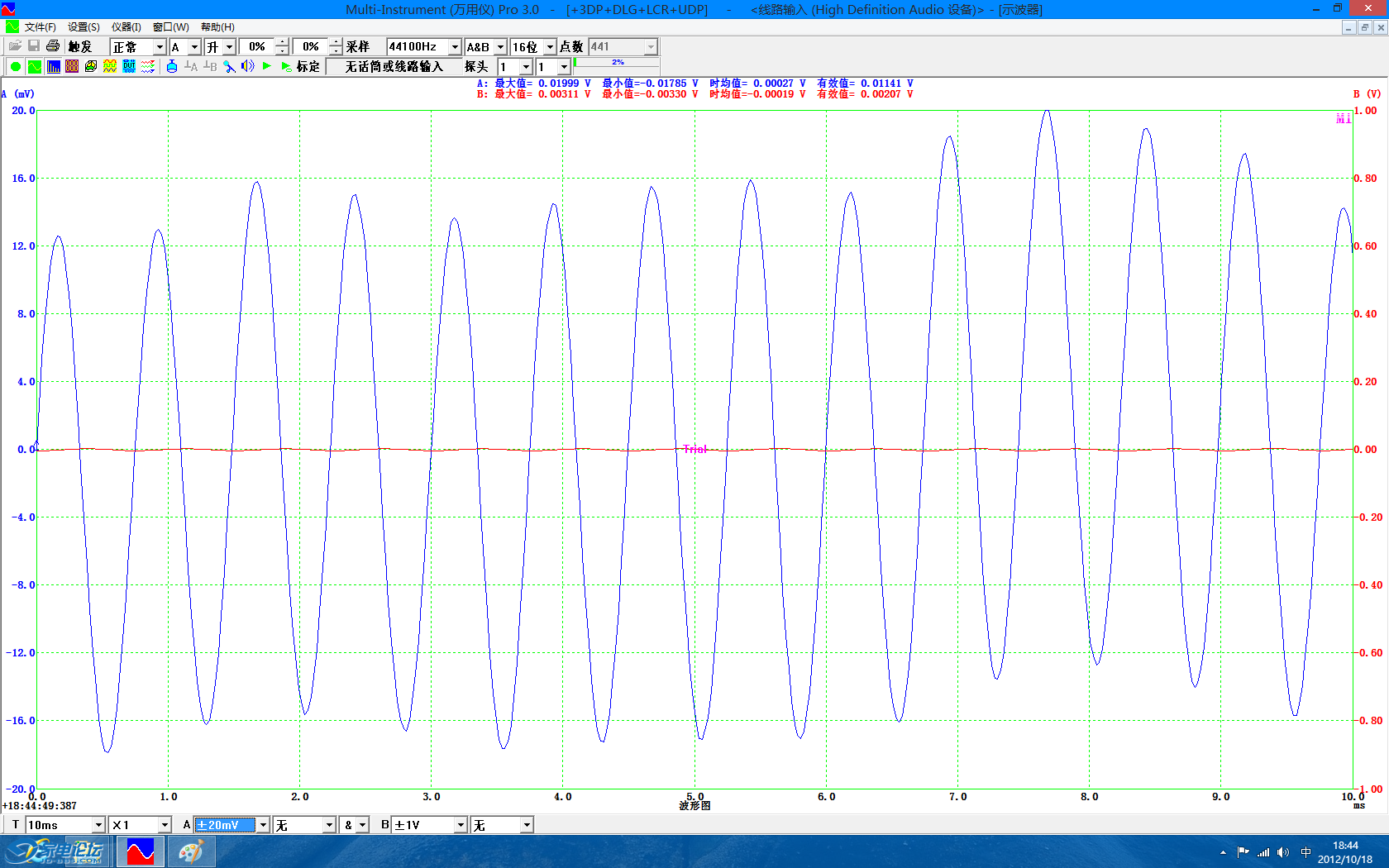

那个图是录的我的一句平稳的口哨音的瞬间截图，不是交流电。我用这个软件录过播放《雨果》发烧碟里的测试正弦波，一台老CD输出波形有畸变，而万利达DVP-600，万利达DVP-520，万利达|DVP-896，帝禾DK-320TA的输出波形很规矩，所以我对CD机器被DVD取代，表示能接受

yddy1

度高15SE是DVD中的Hi-Fi CD机器，音画兼佳，和DVP-600一样发烧。

DINGZAIJIE

yddy1 发表于 2012-10-18 20:45
http://tuidc3.newhua.com:82/down/ScoscSetup.zip

十分感谢热心人。我是电工，对这有兴趣，已经下载安装完成。兄弟能麻烦再简单介绍用什么线，从什么接口输入类方法吗？

老矿石

yddy1 发表于 2012-10-18 20:45
http://tuidc3.newhua.com:82/down/ScoscSetup.zip

有病毒?

yddy1

你就用个一般的电脑音频线，一头是3.5mm头的（查笔记本线路输入接口或麦克风口子），另外一头是RCA莲花头的，便于插CD\DVD得音频端子，这个线电脑配件的店子里有。

如果你是测试交流，只需要剪掉一个头子，分出两条线就可以了（当然可以把线头焊上两个万用表的表笔探头），还能方便检测电路板上某点处的信号波形。

yddy1

哦，忘了，你可以用耳麦测试下这个软件对输入信号的表现效果。

sunrong

yddy1 发表于 2012-10-18 20:45
http://tuidc3.newhua.com:82/down/ScoscSetup.zip

这个是试用版的21天？有破解的吗？[s:97]

hinomad

感谢yddy1的热心解答！
