[其它] L1305lite USB声卡、解码、耳放一体机 PCM2706+TDA1305发烧方案,笔记本听歌利器

[复制链接]

6

主题

35

帖子

0

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
10
注册时间
2005-2-16
发表于 2012-10-17 23:13 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x
1、本产品设计目的及用途:采用USB+解码+耳放结构打造一款小巧方便的桌面耳机产品,达到或超过1K左右随身播放器水平,达到或超贵几百元发烧声卡的音质。

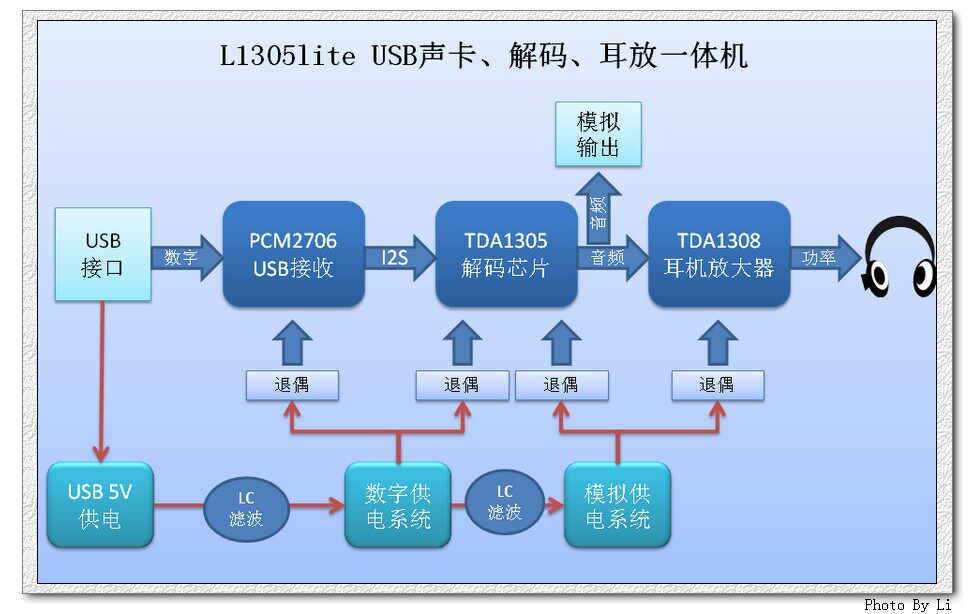

2、电路结构:采用最成熟的PCM2706USB接收,通过I2S方式将数字信号传递给解码芯片TDA1305,并加入TDA1308耳机放大电路,具体结构请看原理框图。

3、产品优势:
  • 成熟的电路+成熟的设计,造就了一款惊人性价比的USB声卡、解码、耳放一体机!
  • 供电部分,采用多极LC滤波,模拟、数字信号严格隔离,保证USB供电纯净。
  • 采用PCM2706 USB接收芯片,这是目前最稳定最成熟的USB解决方案。
  • 高素质的TDA1305解码,被许多名机采用,这个芯片的特点就是容易出好声。
  • 加入TDA1308耳机放大电路,使得该产品可以轻松推动64欧姆以下(甚至120欧姆)的耳机。

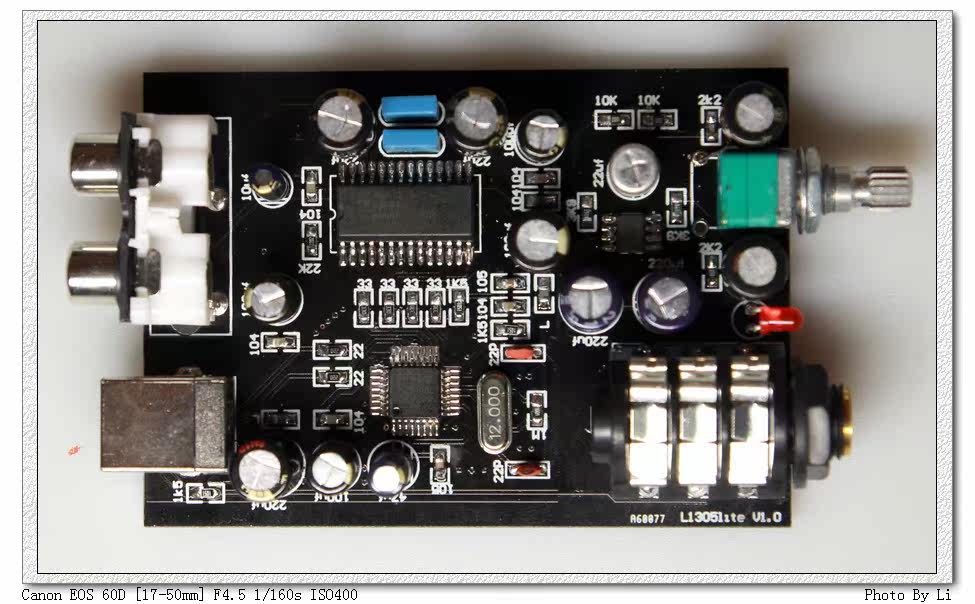

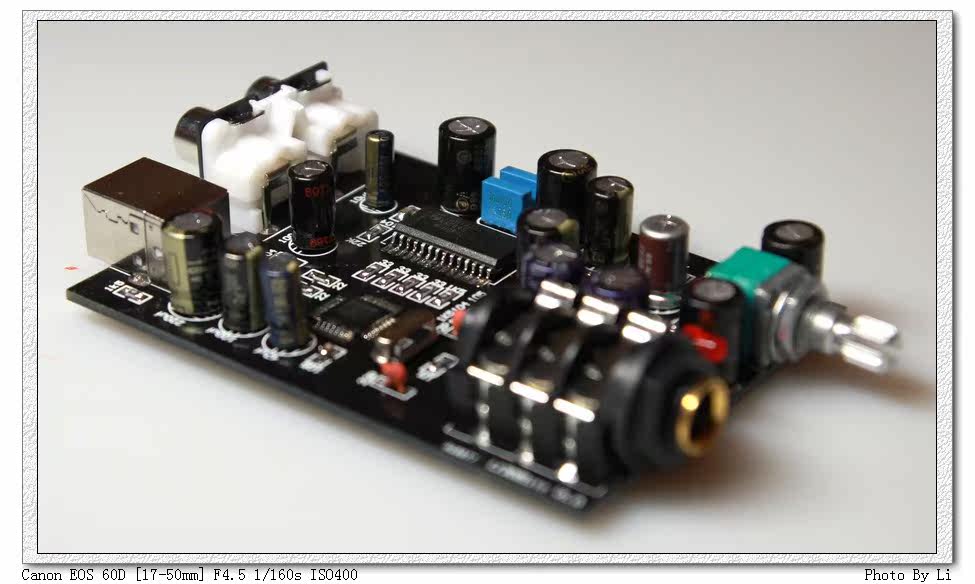

  • 大量采用发烧元件,松下BP无极、ELNA 综神II、ELNA黑金等电容;依然采用6.35耳机插座;发烧的台湾产电位器,这些都说明本机用料决不对音质和质量妥协。
4、电参数:

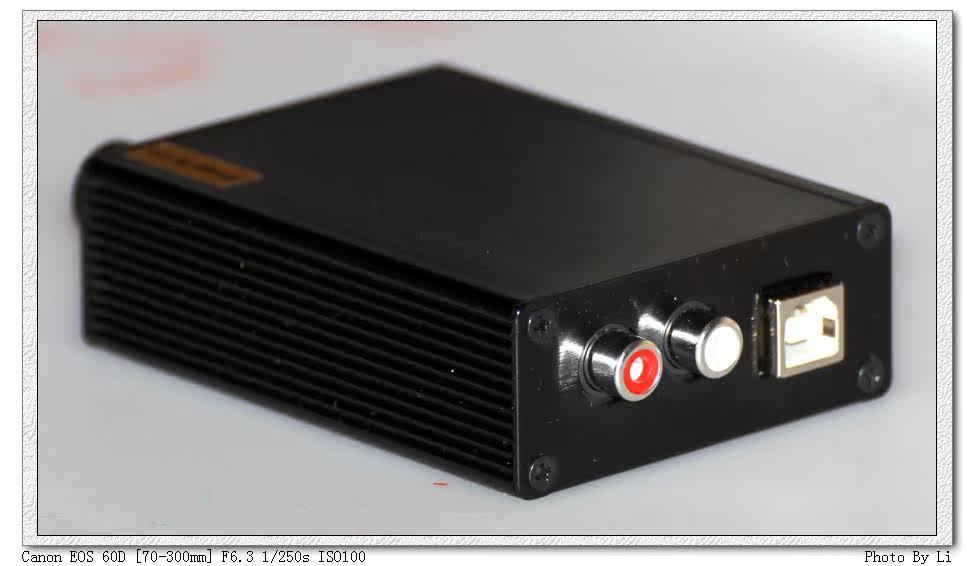

  • 输入:USB端口,XP、WIN7自动识别驱动

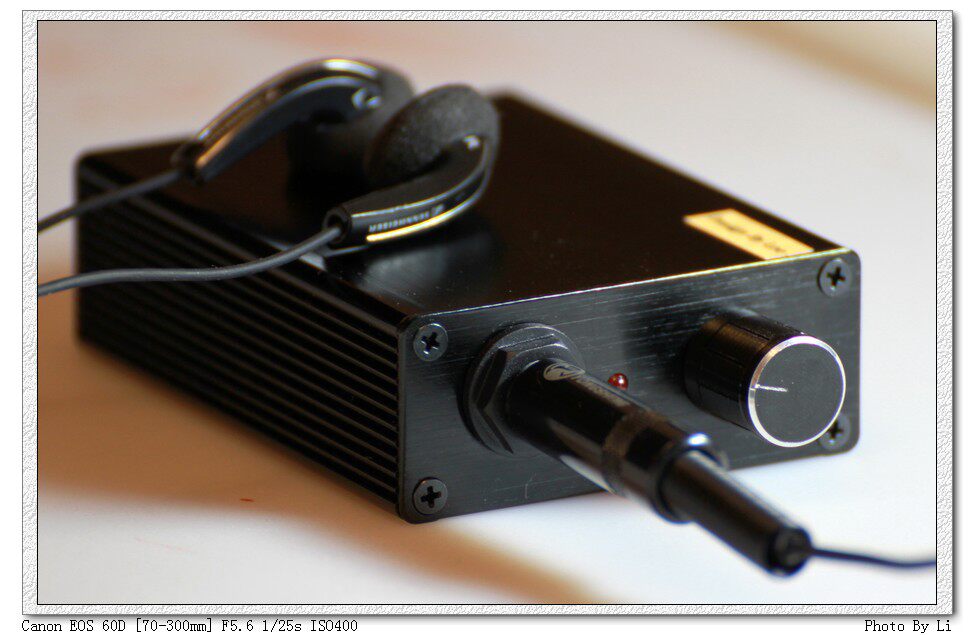

  • 输出:6.35耳机输出  32欧姆(120mW); 64欧姆(60mW);并提供模拟RCA输出。
  • 采样频率:44.1K,48K

5、随机配件:标配30cm长全屏蔽 USB电缆、送6.35转3.5转换头(请一起放入购物车拍,不拍不送)
6、声音好话我不多说,还是留待买家自己定夺,故而本机无条件退货!运费我全部承担,买家0风险!请在购买时购买退货保险,如果你确定要,好评后我会用支付宝将保险费用退给你。
QQ284865358
陶宝:http://item.taobao.com/item.htm?id=20429644522


回复

使用道具 举报

90

主题

2972

帖子

9

威望

禁止访问

交易诚信度
25
注册时间
2008-4-24
QQ
发表于 2012-10-18 00:24 | 显示全部楼层
回复 支持 反对

使用道具 举报

67

主题

1550

帖子

3

威望

禁止访问

交易诚信度
5
注册时间
2010-12-26
发表于 2012-10-18 08:44 来自家电论坛网手机触屏版 | 显示全部楼层
等人尝鲜。
回复 支持 反对

使用道具 举报

6

主题

35

帖子

0

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
10
注册时间
2005-2-16
 楼主| 发表于 2012-10-18 20:37 | 显示全部楼层
bluemozaic 发表于 2012-10-18 08:44
等人尝鲜。

免费品尝,不好吃不要钱
回复 支持 反对

使用道具 举报

1

主题

13

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2007-9-20
发表于 2012-10-18 23:35 | 显示全部楼层

ee

[s:97]能把原理图放出来不错
声音还要耳朵收货
香港弦声音响
回复 支持 反对

使用道具 举报

6

主题

35

帖子

0

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
10
注册时间
2005-2-16
 楼主| 发表于 2012-10-19 15:30 | 显示全部楼层
pinker45 发表于 2012-10-18 23:35
能把原理图放出来不错
声音还要耳朵收货

没错,所以才免费试用
回复 支持 反对

使用道具 举报

6

主题

35

帖子

0

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
10
注册时间
2005-2-16
 楼主| 发表于 2012-10-20 10:06 来自家电论坛网手机触屏版 | 显示全部楼层
顶一下
回复 支持 反对

使用道具 举报

6

主题

35

帖子

0

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
10
注册时间
2005-2-16
 楼主| 发表于 2012-10-20 17:28 | 显示全部楼层
[s:97][s:14]
回复 支持 反对

使用道具 举报

6

主题

35

帖子

0

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
10
注册时间
2005-2-16
 楼主| 发表于 2012-10-22 22:48 | 显示全部楼层
[s:68]
回复 支持 反对

使用道具 举报

8

主题

719

帖子

11

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
12
注册时间
2007-11-19
发表于 2012-10-23 09:00 | 显示全部楼层
[s:97]
夫君子之行,静以修身,俭以养德.非澹泊无以明志, 非宁静无以致远.
回复 支持 反对

使用道具 举报

3

主题

646

帖子

2

威望

初级会员

Rank: 2Rank: 2

交易诚信度
1
注册时间
2009-10-19
发表于 2012-10-23 14:24 | 显示全部楼层
看上去不错 期待谁上个听感
回复 支持 反对
