1投影机生产不简单 【PConline 资讯】DIY投影机曾经火热了一段时间,如今投影机的价格不断下降,低端SVGA分辨率的机器价格已经在2000元徘徊,在这种压力下,DIY市场已经奄奄一息。不过还是有一些“顽固不化”的人在宣传:买这些低分辨率投影机还不如自己DIY。这些人中不排除那些真心喜爱DIY的朋友,他们动手能力强,笔者也很佩服。但是这其中也有一些“心怀不轨”的奸商在混淆视听。
DIY就是骗子? 揭秘品牌投影机生产过程 DIY投影机采用的都是现成的LCD面板,这些面板来自一些废弃的笔记本,平板电脑。LCD面板可以直接成像,加上驱动电路和光源,就能成像。其原理和幻灯机差不多,只不过是将LCD面板上的画面“推移”到更远的墙上或者幕布上,从而获得更大的画面效果,是单纯的“越远越大”的原理。而真正的投影机运行的原理却远远不是这样的。

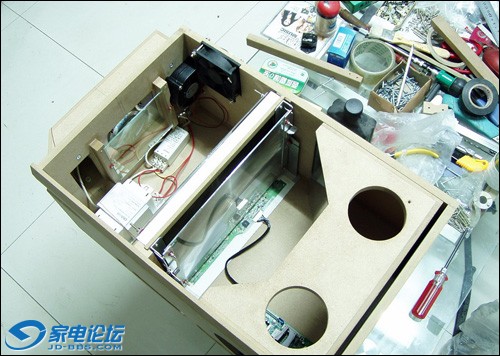

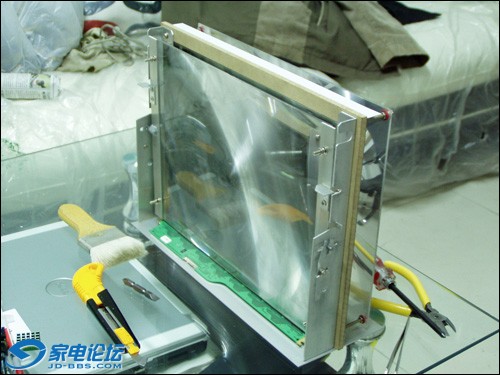

DIY过程中用螺丝等固定好液晶屏 制作DIY投影机的需要购买LCD面板,驱动电路,光源套装(灯,灯座,镇流器等),反光碗,机箱,菲涅尔透镜等等,加起来差不多在千元左右。在制作的时候大体分为两部,首先是液晶屏的装配,然后是机箱的制作,由于需要切割固定等多道程序,所以其实DIY投影机要求的动手能力较强。制作的基本原理就是让灯光透过LCD屏幕,然后套上机箱固定即可。
大致成型的DIY投影机 DIY投影机的科技含量并没有那么高,很多网友也以为投影机的科技含量很低,甚至很多人投影机和幻灯机“傻傻”分不清楚,以为投影机只不过是将画面放大的设备而已,没什么稀奇的。实际上,投影机是集合光、机、电为一体的产品,如果深入研究,你就会发现投影机里面包含的科学技术足以让人称道。那么品牌投影机是如何生产出来的呢?和DIY投影机的区别在哪里?
投影机生产包含很高的科技含量 现在投影机按投影技术分类主要分为DLP,LCD,LCOS三种类型,之所以这样分是因为三者的核心成像器件不同,DLP投影机采用DMD芯片,LCD投影机采用LCD面板,LCOS采用硅基LCD面板。根据核心芯片的不同,三种投影机生产过程的细节也不尽相同,但是大体的流程是相同的。本文主要来看看三者生产的共同流程
2投影生产的流程

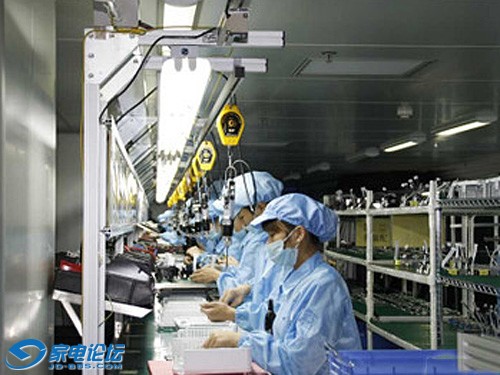

投影显示产品的生产可以从大的方面分为光、机、电元件的生产,光学引擎的生产以及投影机整机组装几个阶段。各个部件的生产要求有很大的不同,技术也完全不一样,因此就形成了投影光学元件厂家,电路系统开发与代工厂家、光学引擎生产厂家以及整机生产厂家这么几种形式的厂家。

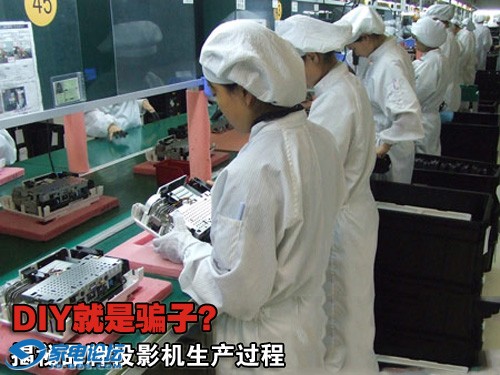

投影机生产线 一般情况下,很少有厂家从头生产到尾,基本上采用上下游产业链组合的方式进行投影机的生产。对于整机厂家来说,主要是整机组装与电路信号改造、应用电子技术这一块,而光学引擎厂家主要生产光学引擎。通常投影机厂家只生产从光学引擎到整机组装这两块,或者两者之一。现如今的投影企业都开始整合自己的产业布局,很多同时拥有光学引擎装配和整机装配的能力。
很多投影品牌没有自己的工厂,采用代工的方式,甚至很多投影机品牌都会由同一个工厂代工。比如台达既给丽讯做代工,也给明基、奥图码等产品做代工,而著名代工企业富士康也具有投影机业务,在广州的机光电事业群就有投影机装配能力。
由此可以看出,DIY投影机那种从头制作到尾的方式是品牌投影机所无法采取的,很多核心部件,诸如DMD芯片、LCD面板、光学镜头等等,由于技术和专利方面的原因,厂家只能向有关企业采购。目前中国尚无能力制造一台全部国产化的投影机,从而可以看出投影机的科技含量不低。
品牌投影厂商工作流程大体是采购元件,清洁元件,装配,调试,检验,包装,其中根据投影技术的不同,工作的流程也稍有不同。比如LCD投影机,因为是三个面板合一而显示图像,所以存在彩色会聚的调试问题,而DLP投影机由于采用DMD芯片单板显示,所以不存在色彩会聚的问题。
虽然细节上有所不同,但是投影机的生产大体就是分为光学引擎的生产和整机的生产两部分,其中光学引擎占投影显示器85%以上的成本。光学引擎所包括的全部元器件就是一台接上电路就能够显示的投影显示器,所以光学引擎是投影投影机生产的核心与关键。>>
3光学引擎的生产
光学引擎的生产
光学引擎又称光机,是指将灯、光学照明系统、显示芯片(面板)、光学投影镜头全部组合在一起构成的投影显示部件。这个部件可谓是集光,机、电为一体,是投影机投影机最核心的部件。而DIY投影机的却将这核心部件简化以成一个废弃的LCD屏幕,所以DIY投影机和品牌投影机的生产根本不是一回事。

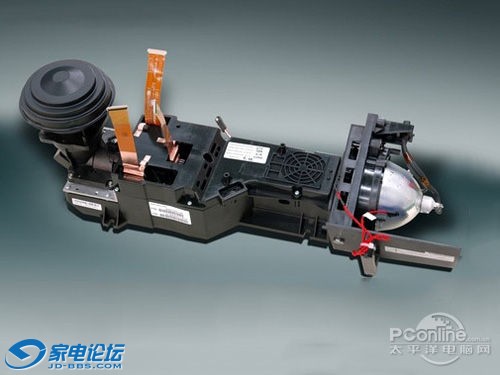

光学引擎是投影机的核心部件 在光学引擎的生产过程中,由于显示芯片的像素很小,一旦灰尘落在上面,就会在投影图像上反映出来,因此必须在超洁净的环境下进行生产,一般需要千级的超净室才能进行引擎的生产,而生产一线的员工每次进入厂区前,也要经过专门设置的风淋室除尘才可以进入。

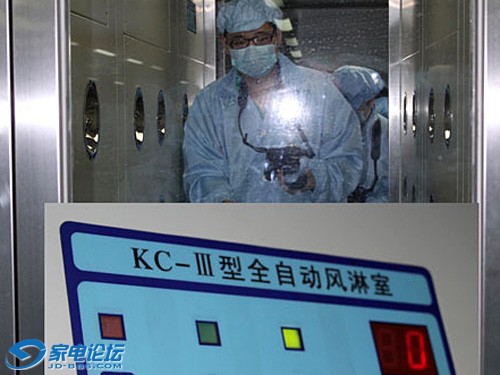

进入厂区前的风淋室 光学引擎的核心生产工艺是彩色会聚技术(DLP投影需要注意色轮与DMD芯片画面同步问题)。在LCD投影机中,光源发出的白光讲过棱镜分色,从而成为红绿蓝三种光线,这三种光学分别入射到对于的面板上,讲过调制后,经过合色棱镜和镜头投影成为图像,三色合一形成图像,难免会有偏差,因而需要调节三色会聚的问题。
三色会聚的效果如何,直接影响到投影机的成像效果。除此之外,光学引擎的生产检验还包括输出光通量,对比度,均匀性,画面畸变等。经过这些步骤后,一个光学引擎就基本完成了。>>
4整机装配的流程
整机生产的过程
整机生产是将光学引擎与外部机构,电路系统装配在一起的生产过程,根据产品的不同,有前投影生产与背投影成产两大类。前投影生产由于显示器的体积不大,需要的场合小,而背投则需要较大的生产空间。

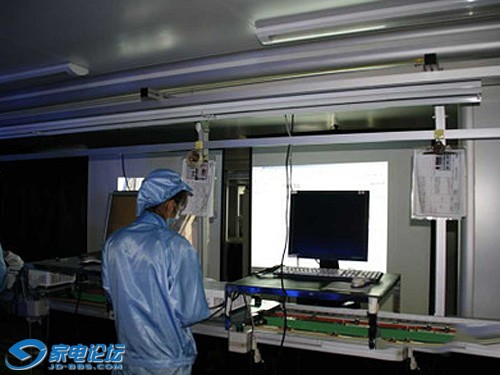

投影机生产中的检测 整机的生产的大体流程为元件清洁,机箱装配,光学引擎的装配,电路系统的装配以及系统光电调试,以及最后的系统检测可拷机。其中系统光电调试最为关键,包括Gamma校正和颜色均匀性校正等步骤。
系统光电调试时继光学引擎中的彩色会聚后又一关键之处,同样直接影响投影机的成像效果。Gamma校正指显示器的输出图像对输入信号的失真,另一个意思是指这种失真的具体数值,调节的过程需要用到复杂的函数,这里就不赘述了。需要颜色均匀性校正是因为棱镜,显示芯片本身,镜头的纯度都难免有偏差,因而光学通过这些介质后,可能会造成画面的颜色不均匀。
如今的很多家用机都有Gamma调节,即使出厂后,用户也可以对投影机的显示效果进行调节了。
全文总结:本文大体讲述了投影机的生产过程,可以看出光学引擎的生产以及整机的装配,其中涉及的科技含量很高,要求十分严格,核心元件DMD芯片和LCD面板更是掌握在日美的企业手中,中国尚无力制造纯国产的投影机。DIY投影机和品牌投影机的生产相比,难免显得十分“粗野”,其效果也就可想而知了,更不必提品牌投影机具有的质保,安全性等优势了。
虽然核心技术不在中国企业手中,但是光学引擎的生产主要集中在中,美,日三国,而整机装配更是再向中国转移,中国已经成为全球投影机的主要生产基地,随着投影机产量的提高,投影机价格日渐下降,DIY投影机已经是昨日黄花,不值一提了。那些还有心购买DIY投影机的朋友,不要再相信奸商的忽悠了。
|
|
