我的新音箱做好了

mozart08 · 发表于 2012-9-20 22:35

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本来不想花太多钱，就用原来的西雅士黄金8吋配个伊顿高音算了，谁知最后还是花了近6000，只有低音喇叭没有再花钱，但假如买新的低音喇叭，成本近9000元，未计人工都超过一些成品箱了。请看我怎么乱花钱的：
1，选用ETON26HD1/A8高音：频响够宽，阻抗曲线够平，单这两样就好过不少千元/只以上高音。
2，因为面板振动会大大增加高音谐波失真，故此用铝合金做个独立高音腔室，还起到屏蔽作用。
3，中低音箱体采用无源辐射式：介于密闭箱和倒相箱之间，避免了倒相孔气流的失真，也增加了箱内阻尼，瞬态不差。与倒相箱类似，调整到阻抗曲线两个峰对称，就会箱内形成赫姆霍兹共振，此时主低音喇叭在Fo处振动最小，失真最小。
4，低音装上后发现黄金8吋相位塞处有点漏气，只好将相位塞拆掉，车个平头铝圆柱塞回去，然后装个防尘帽就不漏气了。装了防尘帽4-5KHZ有提升，将分频点设定在5KHZ没问题，频响曲线可以较平。
5，使用失真较小较简单的-6db/倍频程分频，元件简单容易调整，在各种分频器中失真比-24db/倍频程略高，但比其它分频小。-24db/倍频程分频器元件多，成本高，所以还是-6db/倍频程性价比最优。低音电感使用家里库存近10年的苏伦多芯电感，用环氧树脂封死避震，高音电容使用GAD锌膜MKP电容。
6，高音喇叭安装时调整前后距离，频响曲线及阻抗曲线都最平时固定下来。

音箱是我朋友中山涛哥帮忙制作的，省了力气，我只需动口一起讨论以及选喇叭、元件即可。

高音腔体准备阳极氧化

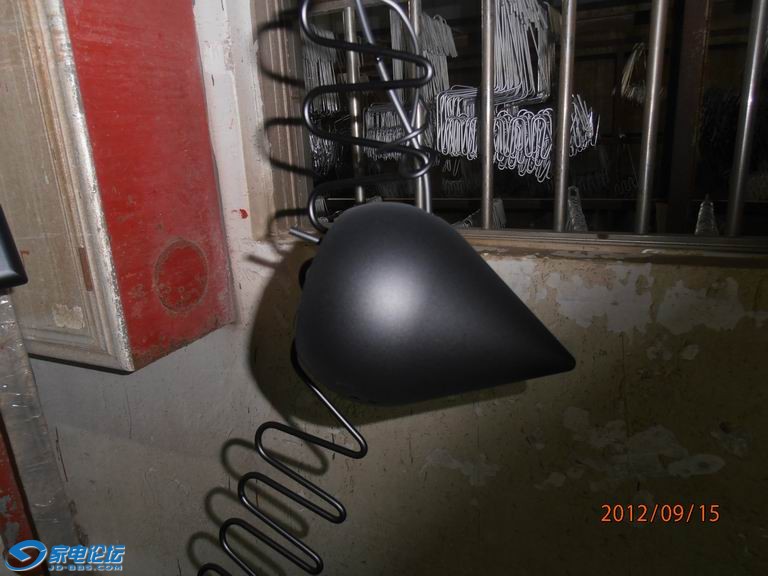

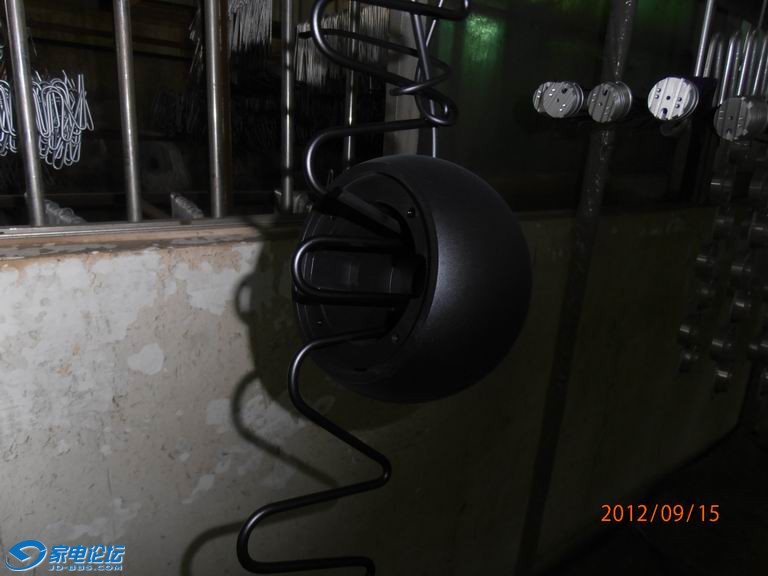

阳极氧化后的腔体

音箱测试的近似无响室，涛哥这里有个不算标准的无响室，测试曲线低音部分不算准，但基本可以进行分频点调试，大致判断频响平直与否之用

音箱测试

频响曲线，绿线是稍为动了一下距离的曲线，可见摆位多么重要

最后音箱搬回家装上

子弹飞 · 发表于 2012-9-20 22:39

交易区新帖推荐

厉害！我很喜欢医蹲的新高音，镁陶三明治结构。

子弹飞 · 发表于 2012-9-20 22:43

涛哥的手艺不错嘛。呵呵

mozart08 · 发表于 2012-9-20 23:04

新音箱听了两三天，期间也给老浦东前辈测试他的夹子。今天拆下夹子专心调试音箱。
首先用雨果发烧碟二里的渔舟唱晚，前后移动音箱，调整至小提琴离箱（参看红山老猫帖子的方法）；再调整音箱向内拧的角度，直至感到小提琴高度合适，而且不会忽高忽低，再就是人声好听，这样音箱摆位就基本确定了。因是客厅党，天花无法改造，故此天花反射会多些，最后调出来的音场稍为偏高些，但对音场定位影响不大。
新音箱特点：如预计的一样，虽然不如大喇叭低音分量重，但低音线条清晰，瞬态不差，听大型交响一点不乱。听鼓乐可感受到鼓手的力量感---专注的用心用力敲击！下一段是欢快的敲击！
高音能量充沛，之前还在研究如何增强钢琴的空间感，现在整个房间都充满琴声。听有小鸟鸣叫的录音，鸟鸣声是充满穿透力的。交响的大爆棚乐段，三角铁仍清晰可闻。
音箱调试好之后，能感受到音乐的意境，情绪，这是我所追求的，低频多深高频多高细节丰富等都是调音的一个方面，不是目的。调音目的是反映音乐内在的东西。
再听瑞鸣的短歌行，我完全改变了对它的印象，以往总认为瑞鸣的录音较夸张，过分突出一些细节，过多的突出乐器，现在这些统统不见了，听短歌行，就感到一个半醉微醺的人，边走边吟哦，其后每首都有其特有的形象和情绪。
翻出我喜欢的伯恩斯坦DG版马勒第三第一乐章，酒神的队列出现是多么让人欢快。。。

mozart08 · 发表于 2012-9-20 23:11

子弹飞发表于 2012-9-20 22:43
涛哥的手艺不错嘛。呵呵

子弹版主改名了[s:97]

terencet · 发表于 2012-9-20 23:23

交易区新帖推荐

DIY箱！要頂！:victory:

i886 · 发表于 2012-9-20 23:25

DIY 铝合金独立高音腔~ 要頂~ [s:97]

mozart08 · 发表于 2012-9-20 23:36

本帖最后由 mozart08 于 2012-9-21 08:07 编辑

谢谢各位兄弟帮顶，我始终认为调试好的DIY箱，不会比贵一倍的成品箱差，因为每个喇叭特性是有点差别的，一般成品箱工艺确定后会认为小的喇叭差别可以忽略不计，都按一样的标准方法安装，而DIY若有条件的话可以自己看着仪器慢慢调，调到合适为止。再则一些细微的调音方法可以自己玩，呵呵。。。

补充音箱侧图，音箱后板是斜面，可减少谐振

terencet · 发表于 2012-9-20 23:38

无源辐射式是上方或是下方單元？

terencet · 发表于 2012-9-20 23:40

i886 发表于 2012-9-20 23:25
DIY 铝合金独立高音腔~ 要頂~

這利害！實心鋁車的！[s:20]

mozart08 · 发表于 2012-9-20 23:57

terencet 发表于 2012-9-20 23:38
无源辐射式是上方或是下方單元？

下方单元是被动纸盘，上方是主低音，离高音近些

terencet · 发表于 2012-9-20 23:59

mozart08 发表于 2012-9-20 23:57
下方单元是被动纸盘，上方是主低音，离高音近些

對的！但有些擔心5K的分頻！

麥冬东 · 发表于 2012-9-21 00:10

{:soso_e179:}{:soso_e113:}

mozart08 · 发表于 2012-9-21 00:39

terencet 发表于 2012-9-20 23:59
對的！但有些擔心5K的分頻！

如果分频衔接不好，在曲线上可以看出来的。
西雅士的说明书推荐3K的分频点，其实这个喇叭素质不错，用到5K问题不大，我之前用它配惠威带式，也是5K的分频点

中大哥 · 发表于 2012-9-21 09:54
