我又動手銲2A3推挽

澳門客

　這台2A3推挽後級，是代朋友銲製，朋友這台2A3推挽後級，已經搞了多年，機壳也做過二次，一銲再改，結果都因噪音問題而不成功，於是我代銲接埋尾，花了幾天空閒的時間，把這推挽2A3搞好出聲
　今次這台2A3推挽後級電路，都是用簡單基礎的電路，一級三極信號放大直接交連接下一級雙三極管做分相推動，電容交連推2A3推挽，沒有用大環路回輸，2A3推挽級就只簡單的自給偏壓，原來打算用新一點的電路，就是差動平衡輸入，但由於電源牛沒有多一組幾十伏供電供差動恆流使用而作罷
　在電路見在信號地和電源地間，我接多一個開關，這開關作用就是更好配合全套機，包括玩電分時幾台後級，電分，前級的接地點，因為以往在多台機一同使用下，那接地的100歐電阻並0.01uf電容便會在多台機信號線接通後，因並聯而變化，從而引發噪音，多接一接地開關，就可以在多台機一同使用時，把後級等開關打起，把接地工作引至前級或電分才接地，接地噪音就進一步減低
　在這台機上，用了很多泠門但很好聲而且便宜的推動管，包括信號輸入的6C4，分相推動的E92CC，6C4約等於半支12AU7，但在國際市場上就比半支12AU7便宜很多，我用在這台機上更是英國的GEC，E92CC是一支共陰雙三極管，共陰雙三極管由於在胆內二個三極管陰極連接，所以在使用上有點限制，但正好就用在這樣的分相推動，或差動平衡輸入，E92CC市場上有很多也便宜，這台機上我用德國的德律風根
　開發一些泠門管使用，比常用12AX7，12AU7這等抄貴管好，達到又便宜又好聲的目的，除此之外，這台機也無用甚麼貴價電容電阻，最貴也就是幾粒金威電阻而已，交連電容更是幾元一支的摩利pp[s:97][s:97]


2a3推挽在試聽中


頂視圖，這排列有點怪，但這是做噪音測試時最低的設置


信號輸入管6c4及推動管e92cc


這就是我常推薦使用的自動fuse，內部觸點比甚麼貴價fuse都大


電路圖


信號地和電源地開關制


二台排列在一起已銲好的機


信號輸入部份的搭棚


近功率管部份的搭棚

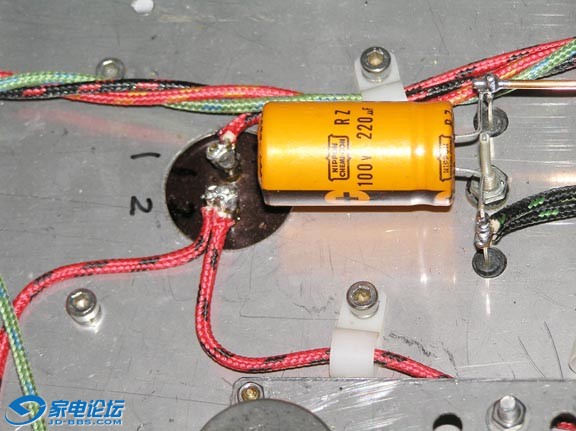

好聲的日本化工RZ系列電容，此電容有BlackGate的味道


便宜好用的日本化工啡壳105度濾波電容100uf/450v
