（原创）打理一台夏普MT770，拆的比较零碎，照相技术也比较烂，大家可以进来看看

huaianwang · 发表于 2012-7-24 09:19

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 huaianwang 于 2012-7-24 09:30 编辑

上天已菜价购得一部MT770，有点问题，首先是底盘锈蚀严重，其次是开合检测开关有问题，要开合好几次才能检测到盘。于是今晚花了3个多小时把这个MT770打理了一下，下面上图。
有些步骤比较简单，我就没拍照片。

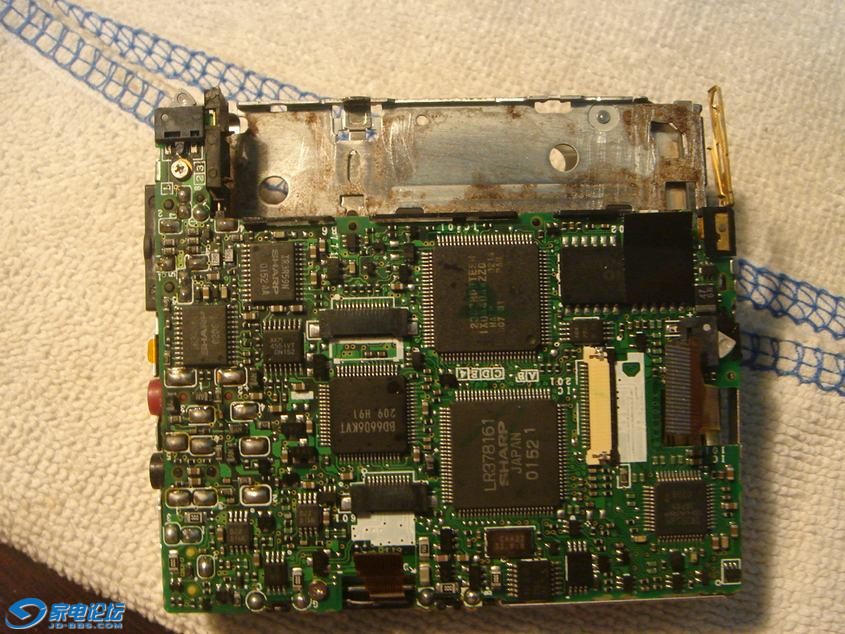

先打开后盖，卸掉主板上的三颗螺丝，拆下主板。

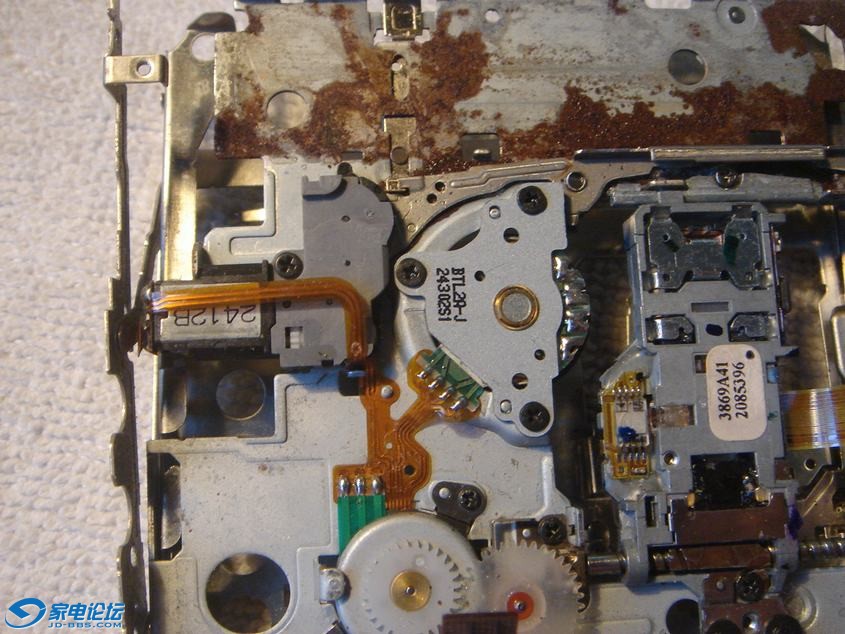

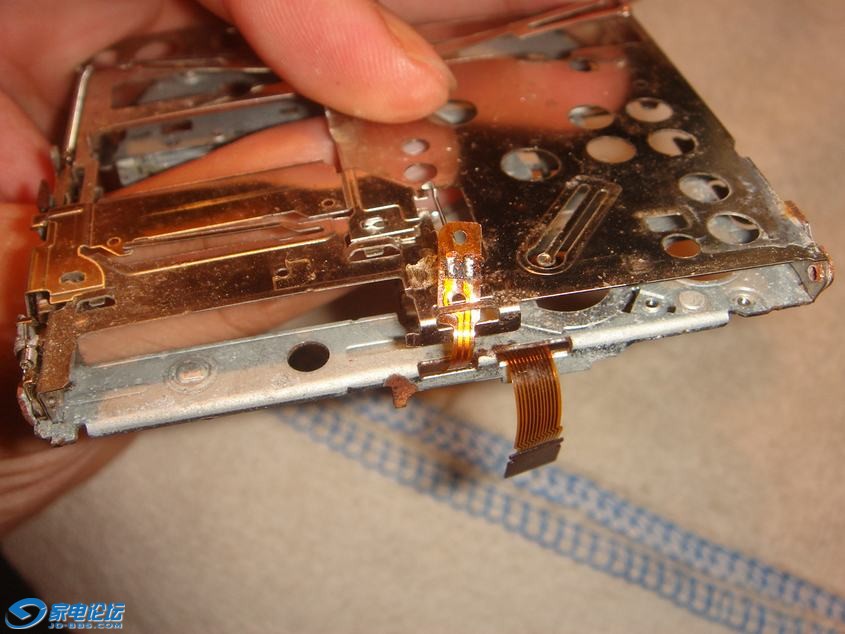

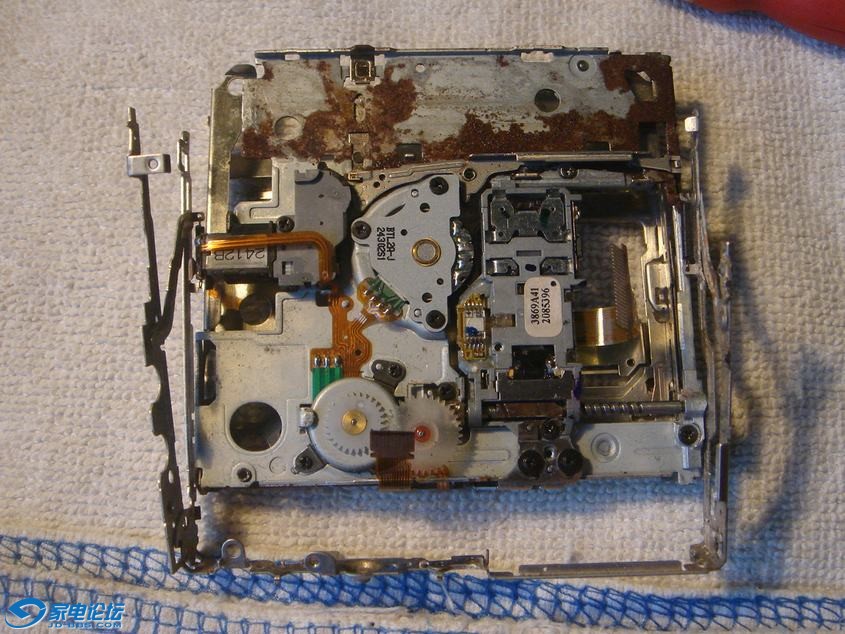

看看打理前的底盘吧，惨不忍睹啊，上面还有不明液体...

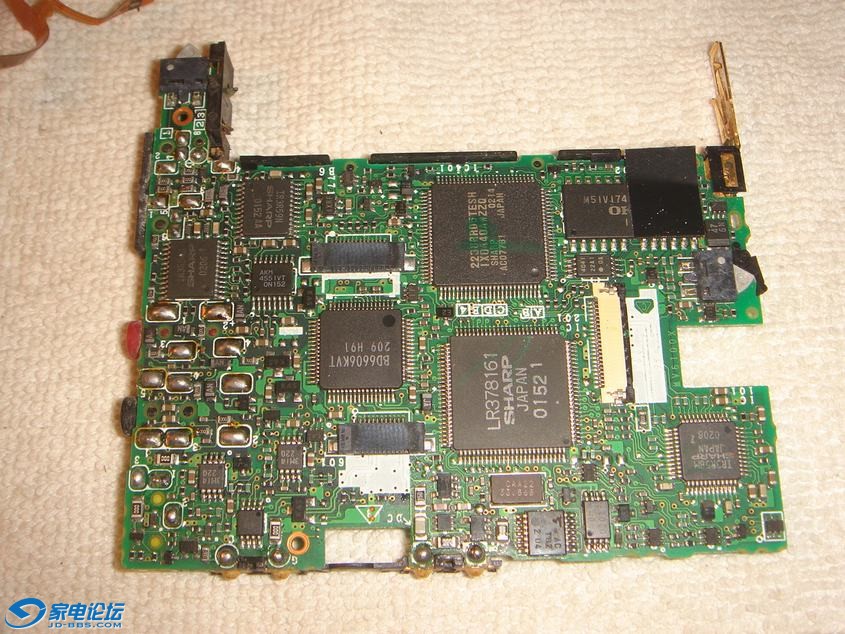

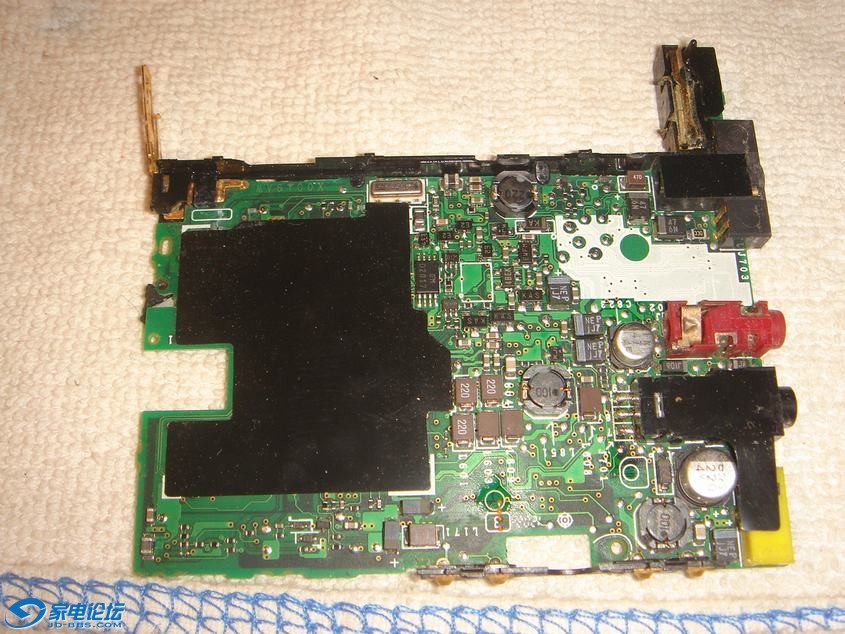

拆下来的主板

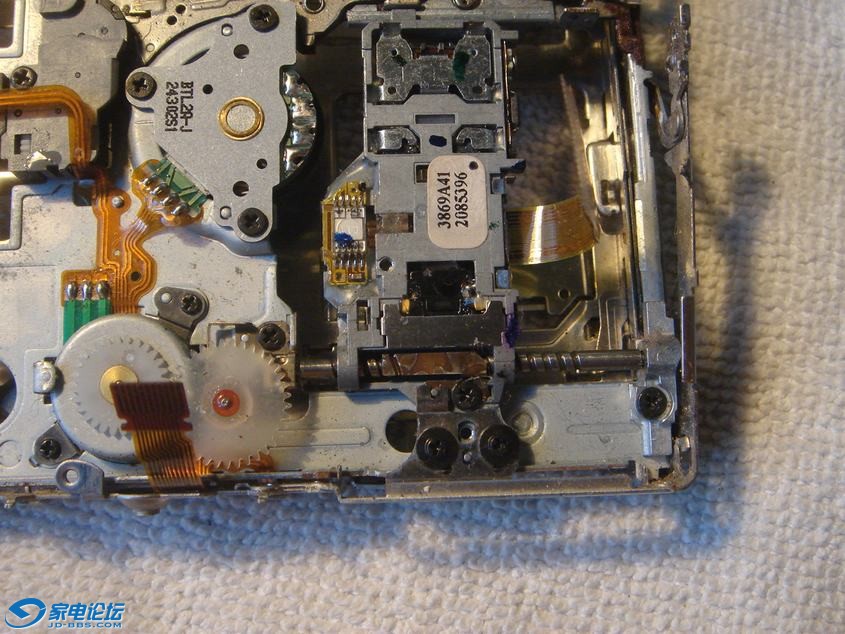

拆下来的光头和磁头

拆的极度凌乱的现场

拆掉电机和电机排线，这一步必须使用电烙铁将几处焊点焊开，具体过程我就不写了，因为一个人又要拆又要拍很不方便，底盘上的三处焊点相对来说好处理，比较麻烦的是正面的录音磁头排线的焊点，一定要小心搞，个人觉得夏普在这点的设计上要繁琐很多，他当年的竞争对手R900则非常简单。

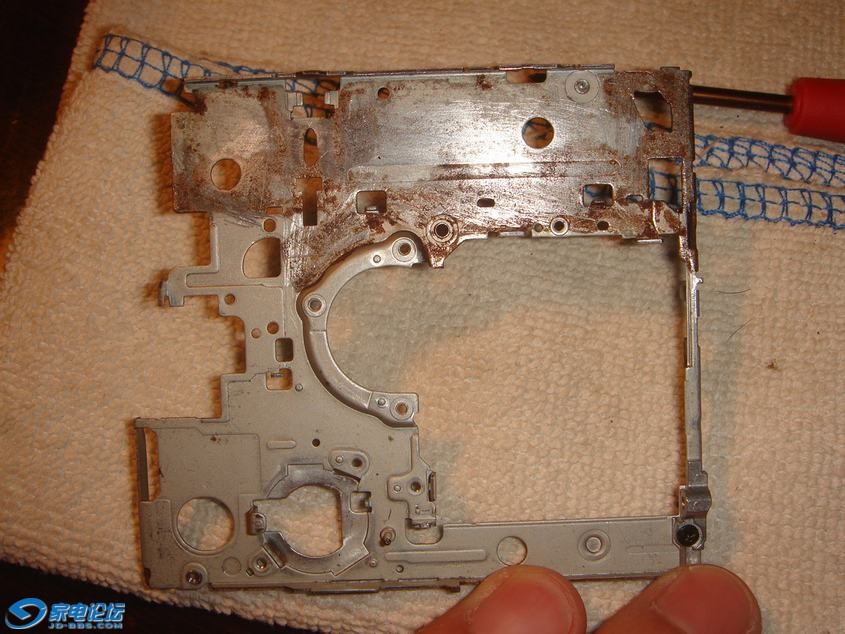

底盘拆下来之后用刀刮掉锈掉的地方，我本来是想处理干净之后喷点防锈漆的，无奈等不及了，只有先喷点WD40上去，以后再喷防锈漆好了。

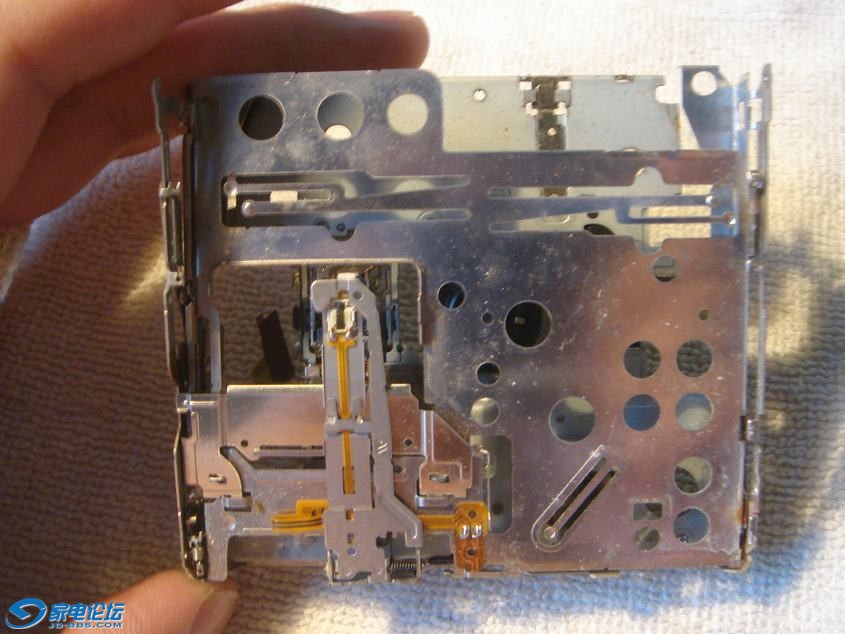

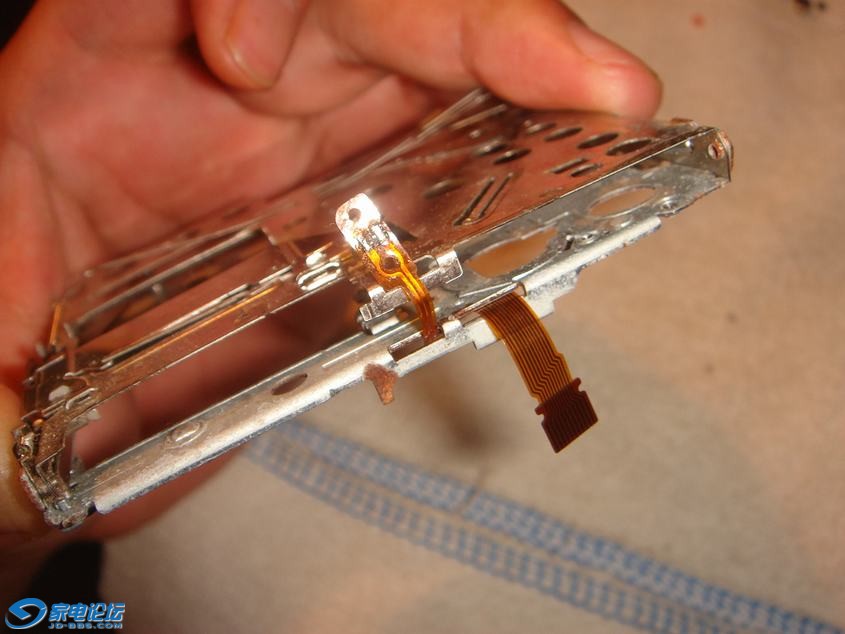

这种是简单处理之后的样子，是不是比原来要干净多了？

把拆下来的框架通通清洗一下，然后吹干

吹干之后先装好三个电机

然后焊接上排线

焊接排线的时候一点要注意排线的走线，而且一定要焊的牢固一点。

再装上光头和磁头

然后装上前面板

接着再装上主板

最后在主板右侧（电池盖的位置下方）你会看到一个检测开关，对准了轻轻的喷一点WD40，然后手动拨动几十下开关（这个开关如果出现故障就会表现为合盖后线控上仍然显示open，检测不到光盘）

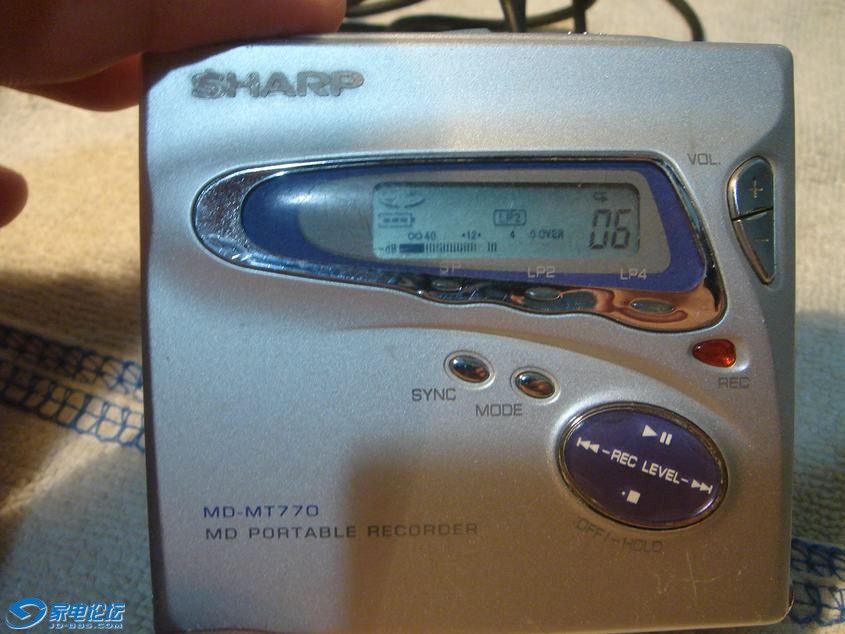

最后一步，装上后盖，拧紧螺丝，装入电池，开机

嗯，还不错，读碟速度比打理前好多了。蛮喜欢MT770的音质的，低音比较牛逼，但是层次感有点乱。

最后有几个注意点：
1、770的机械部分比较复杂，所以拆之前一定要各方位拍照。
2、底盘上有几个小零件千万不能丢，一定要小心保管。
3、拆机和装机的时候一定要细心，遇到拆不开或者装不好的地方千万不要用蛮力，这个时候可以点根烟看看之前拍的照片。

--------------------------------------------------------------------------------------- 以下照片没用 ---------------------------------------------以下的照片没用。

youzi55 · 发表于 2012-7-24 09:27

楼主的图真是让我神魂颠倒，语无伦次，悲喜交加，心乱如麻，眼花缭乱以下省略无数字

huaianwang · 发表于 2012-7-24 09:45

youzi55 发表于 2012-7-24 09:27
楼主的图真是让我神魂颠倒，语无伦次，悲喜交加，心乱如麻，眼花缭乱以下省略无数字

[s:97]

anbys · 发表于 2012-7-24 18:44

自古二楼出人才。

huaianwang · 发表于 2012-7-25 10:28

[s:68]

胖太阳 · 发表于 2012-7-25 11:25

还好我的770成色好，没那么多毛病，若是坏了的话就直接扔了

baoquan2010 · 发表于 2012-7-25 16:29

大奶还有这手艺?不错,顶!只是大热天的能静下心来折腾,真是不易.辛苦啦!

huaianwang · 发表于 2012-7-25 16:36

baoquan2010 发表于 2012-7-25 16:29
大奶还有这手艺?不错,顶!只是大热天的能静下心来折腾,真是不易.辛苦啦!

[s:97]

dongzuoge · 发表于 2012-7-27 00:40

俺有个粉红色的770，低音确实比sony的爽

xl8282 · 发表于 2012-7-27 10:46

[s:14]顶大奶不过稍稍提醒下新手主板上橘黄色或暗黄色排线是耐高温排线烙铁能稍稍停留久一点
但如果是浅色透明或是淡蓝色淡绿色排线那是绝对不能停留超过2秒的留久必挂切记切记

lovexiexin1314 · 发表于 2012-7-28 14:17

这个机器确实很经典，我手上都还有两个

huaianwang · 发表于 2012-7-29 09:26

xl8282 发表于 2012-7-27 10:46
顶大奶不过稍稍提醒下新手主板上橘黄色或暗黄色排线是耐高温排线烙铁能稍稍停留久一点
但如果是 ...

黄的排线是金属的，透明的都是碳纤的[s:97]

yujing · 发表于 2012-7-30 21:51

楼主拆机这款机子拆的很详尽，确实拆的很到位，不足之处机子内部锈迹斑斑，说明这款机子很苍伤....md机子卖点逐步淡出历史舞台，虽说还有些再玩家手里转来转去，估计得都变尸体随之退出历史舞台...

qiaozhaohui · 发表于 2012-8-1 10:06

本帖最后由 qiaozhaohui 于 2012-8-1 10:07 编辑

拆得不错啊，一般人是不能坚持的

常亚勋 · 发表于 2012-8-1 10:22

我也帮顶
