索尼MZ-E40为例，说解决老机型光头读碟不畅的问题！（原创手打 申精加分）

xl8282

XL8282原创，家电论坛首发，转载请标明作者以及出处，
请尊重他人的劳动成果，非常感谢！～

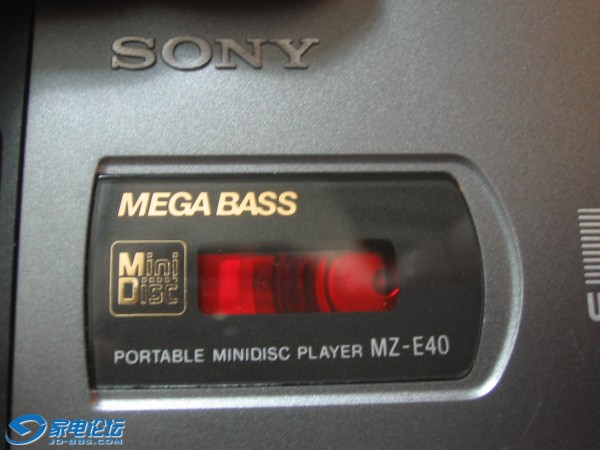

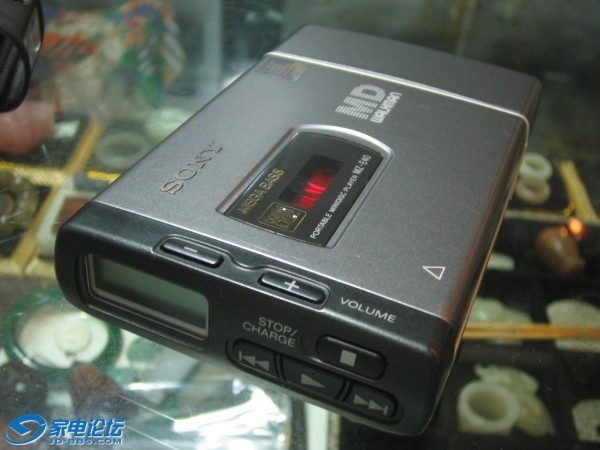

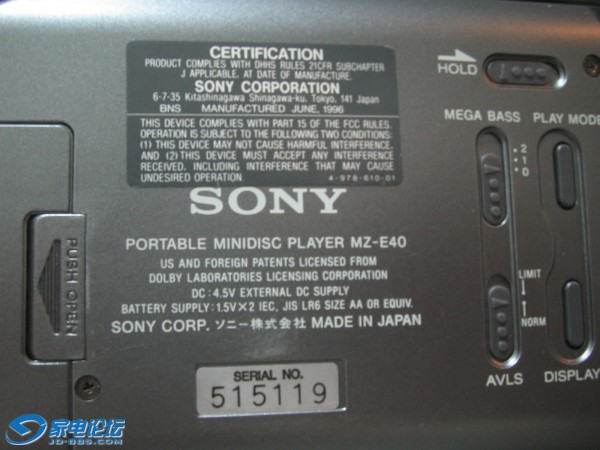

今日，有幸在论坛菜价入了一台索尼MZ-E40，这是一台设计很独特的早期机型。

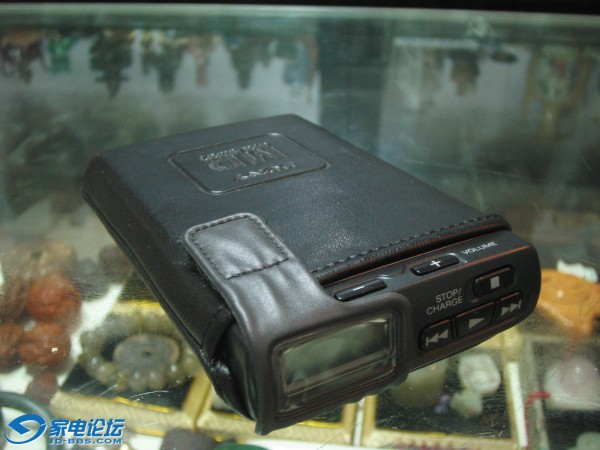

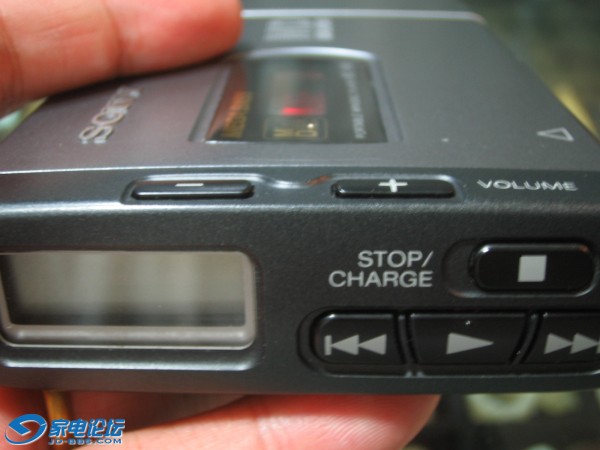

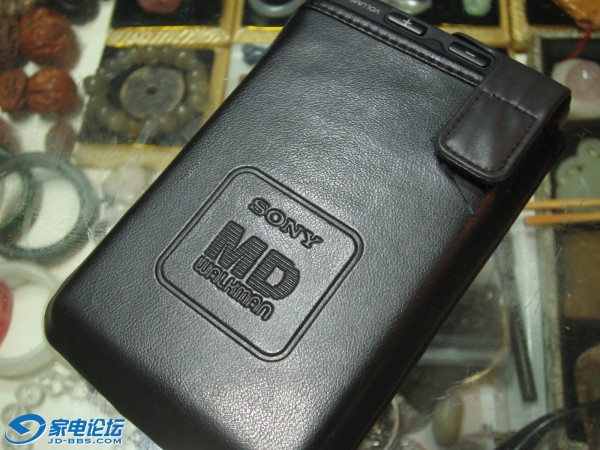

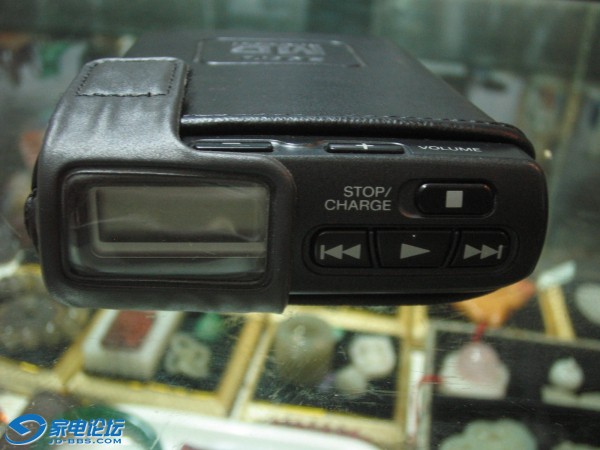

侧开屏和按键，与腰间皮套配合时，卡在腰带上就像一个BP机。

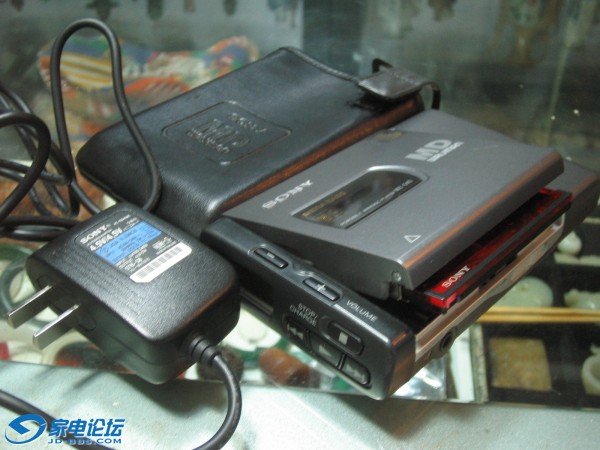

两枚AA供电、骚尼脑残型号异形电池和外置直插，三种供电方式。
由于机型体积巨大，重量适合练手等原因，此机虽然是随身设计，但其实根本不随身。
听感颇有早期机型的风格。

忽然发现自己跑题了…………
恩 机头在等待一天顺丰快递后，顺利到手。外观几近完美，但悲催的是，光头读碟不畅、主屏不显示。
主屏幕不显示的故障，本人会另外开贴，此帖先来说说读碟问题。

机头推入碟片后，碟片预读过程就较为艰难，发出类似“咔哒咔哒”的机械噪声，而且整体振动很大，动静不小。
选择播放后，有将近5-10秒左右沉默时间，此后能有一定几率“咔哒”不断或是顺利播放。
但此时的顺利播放不=顺畅播放，偶尔会卡个2秒，卡碟时无任何音响输出。

经思考和网上多方查证，本人初步断定是光头老化。
于是乎，动手拆机。

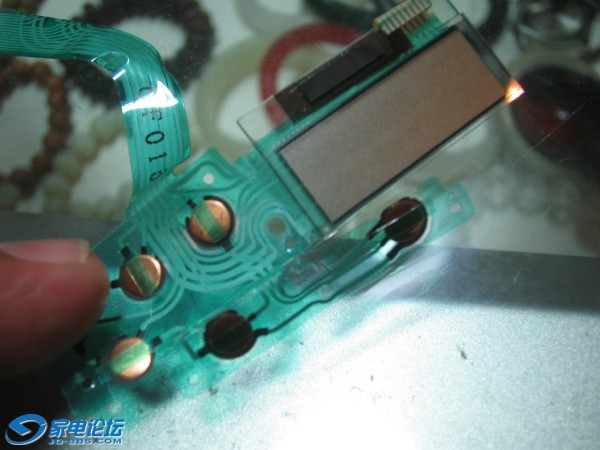

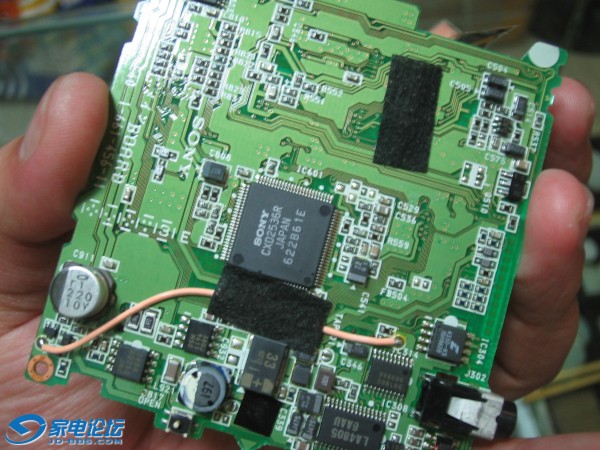

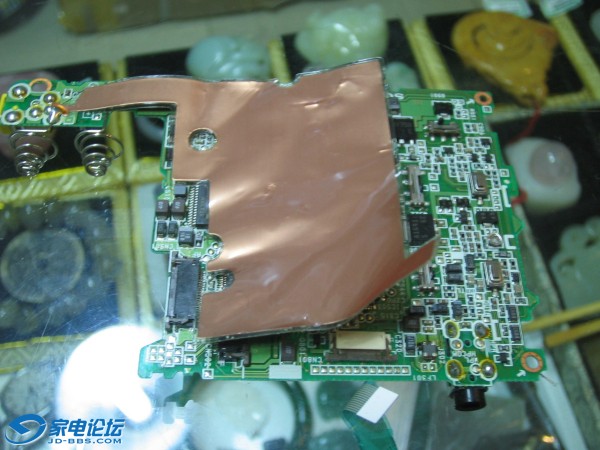

E40内构如下：


最后一张照片 能很清楚的看到E40光头机械部分的全貌。
一番拆卸后，才发现，其实此机调整光头输出功率的变电器，就在明处，触手可及。
照片中绿色圆圈所指，即是调整处：


因为有塑料块的阻挡，我们只能用镊子从侧面捏住变电器头部，轻轻顺时针旋转。
不可太大角度，5度左右即可，其实严谨一点的话，应该用万用表一边测量一边旋转。
但其实是无多大区别的，只要略微提升输出功率即可。

调整过后，装回主板和各部分外壳，插上直插供电，试机……
开机预读“咔哒”声依旧，耐着性子等过几秒灰暗期，播放第一首曲目，哦 是MJ的比利琼。
一整首歌播放完毕，再无卡顿出现，但其间，光头主电机变速旋转和寻道电机工作时，机械噪音依旧很大。
点击停止键后，光头寻道并归位的卡顿依旧明显。说明此次尝试未能完全解决问题。
于是乎，本人，再次将机头大卸八块，一一寻找问题根源。

调整了光头发射功率之后，读碟变得较为顺畅，也就证明此时故障应与光头读取无关，我们应该从机械寻道部分着手。
见图：


图中，1为寻道电机，2为导向螺杆，3为螺杆与光头联动搭扣，4为辅助固定滑竿
为保护电路部分和避免机械传动部分损坏，取下光头与联动部分，单独焊下寻道电机的极点，并加电。结果电机完好，螺杆转动顺畅。
说明此部分不存在问题，那就奇怪了，问题究竟出在哪里呢？
装上光头部分，主板排线连接好，直插供电，用破碎光盘片覆盖光头模拟寻道场景，按下舱门结合开关后，
主电机开始运作，代表光盘旋转部分无问题，寻道电机带动螺杆开始工作，螺杆带动联动搭扣，使光头主体结构延轴向运动。
此时，故障出现了。
光头开始寻道后，起步阶段十分顺畅，寻道结束后，光头归位时，就在最内圈0-1区间范围内，会发生很严重的卡顿现象。
具体表现为，光头就像打摆子一样，不停原地颤抖，而寻道电机和螺杆部分依旧在做最大努力，想让光头继续归位，此过程要维持很长时间……
就此基本上问题所在，已经被我们找到了。也就是说，光头在读取后，无法顺畅归位，卡在光盘的引导区末尾区间。
我用手轻轻帮助光头运动，吱吱的一下，光头极为迅速的归位了。也就是说，仅仅差那么一点点而已。
那么问题究竟出在哪个部位呢？
我动手拆掉了所有可能的部位，并一一尝试。
见图：

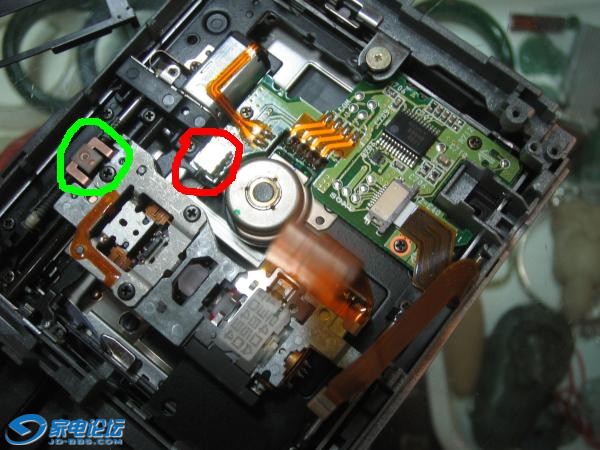

图中绿圈所指，就是寻道螺杆与光头联动的搭扣，此物与光头组是固定在一起的，拆掉光头后，发现搭扣与螺杆接触的尼龙丝牙，已经有较明显磨损，
而且，丝牙夹缝里还有不少已经干固的变质润滑油，此时搭扣与寻道螺杆并不能良性接触，只是虚浮在螺杆丝牙之上，略微用力，便会像螺丝滑丝一样跑偏。
而图中红圈处所指，是光头归位到位后，用来限位断电的开关，忽然发现此开关的簧片的弹性有些丧失，而且接触不良。

到此，我们彻底弄明白了问题所在，知道了问题，解决起来就比较快了。
先用煤油清洁寻道螺杆和光头联动搭扣，然后将联动搭扣稍微向螺杆方向掰一点，不需要掰太多，只是为了增加压强，减小公差而已。
然后，用注射器注射一点煤油到限位开关中，来回不停拨弄开关头部，会发现有黑色脏油流出来。
完成后，我取了一点不干胶带，贴在光头组与限位开关相对应的面上，减小两者接触的公差。
最后，装配好各部位零件，在螺杆与搭扣上，点一点缝纫机油，装好主板、外壳等等诸部件，恢复E40完整外貌。

接下来 ，就到了我们见证奇迹的时刻了……（我怎么忽然觉得这句话有点耳熟？？）
插电，打开舱盖，装进碟片，关舱。 默等光头预读……
TMD，没反应？？ 佬紫不信这个理了，再次打开舱盖，把碟片重新装一遍，再次关舱，仔细听机头反应。
关机头的同时，就能从顶盖观察窗内看到光头主电机开始运作，带动光盘旋转，与此同时光头开始寻道，此时动静非常之小，几乎不注意很难发觉震动，
这也是第一次时，我几乎忽略震动的原因。按下播放键，无额外噪音和震动，按下停止键，也无额外噪音和震动，光头归位时，仅有几乎不可闻的吱吱声，
而且特短暂。
实验音响输出，结果是完美的 ，至此，打完，收工…… 一例很典型的MD读碟不畅问题，就此完美解决。
以此，分享此经验给诸位，期望能给诸位一些帮助和启示，再此感谢曾经帮助过我的朋友们，
再次感谢CCAV、黄鹤TV、WC……啊！谁扔的鞋？？有没有公德心啊？看着点！靠
诸位，我们继续，再次感谢CC……啊！还仍？？！啊！啊……我不说了……

补充内容：
忽然发现，居然有朋友说，虽然知道大概怎么排除故障，但对于到底为何会造成读碟不畅，却没看太明白。
对此，鄙人特补充说明一下。
MD的工作流程是，在舱盖打开时，舱内支撑盘片的金属托架升起，此时被托架压住的电源开关断开，使用者此时方能安全的以任意姿势和时长，来“装填”蝶盘。
蝶盘装载后，压下舱盖，金属托盘联动，压下电源开关，使电源开启。
此时，机头默认为初次载入状态，会在电源开启的同时，启动预读程序，光头寻道，找到起始和末尾段，并预读一定数据，包括全盘大致标签信息等。
预读程序大致只维持5秒左右，根据机型而定，预读结束后，光头归位，处于待机状态。
按下播放键之后，光头根据预读信息引导，迅速找到起始段或是上次保存的数据，开始播放。
此时光头主电机，并不是全时段全速旋转，一般是以变速选择来读取数据，而光头主体，也并不是一直在工作。
光头工作状态是，读取某区间的某时长数据，这个时长要根据机头抗震功能强弱而定，所谓机头抗震，起始绝大部分工作是通过光头预读完成的。
也就是说，你此刻听的歌曲片段，其实是上一次读取保存的数据。在一个时段被预读结束后，机头会控制光头重新寻道，来完成下一个区间的预读。
当按下停止键后，光头会开始保存数据，比如目前播放位置等数据，此为一个正常的工作流程。

而一般 出现所谓读碟不畅，主要出现在：
1、初次载入预读时，很多朋友的机器，都会在开机时候就死在这个预读程序之上，光头老化导致功率不够，又或是机械传动部分无法顺畅将光头送达到
预定位置，又或是上面文章中提到的，断电限位开关接触不良或类似情况，所引起的光头不限位，始终不停的碰撞轨道末端的机身壳体，造成机械噪音和巨大震动。
2、播放时，预读数据不顺畅，道理与上一点相通。
3、播放结束后，光头无法顺利归位，甚至与情况1相似，陷入无限死循环，不停碰壁不停咔哒响，就是没法光头归位。

所以，鄙人认为，MD光头读碟不畅故障，一般是由光头功率、螺杆联动组顺畅度、断电限位开关状态，此三者决定的，解决了这三点，
我想，大多数情况下，就不会再存在读碟不畅的故障。
十分感谢诸位的耐心查阅，希望本人的努力能为您解惑，带给您快乐！

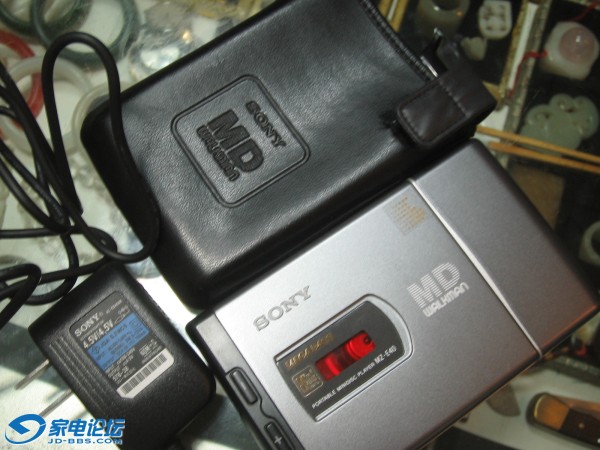

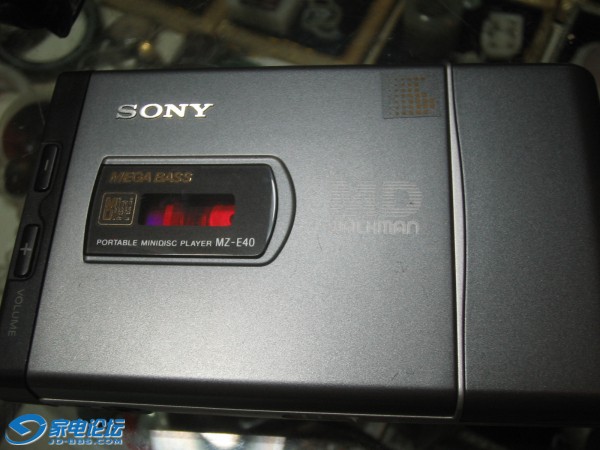

最后，把此次参加实验的E40揪出来示众，请大家臭鸡蛋准备：


XL8282原创，家电论坛首发，转载请标明作者以及出处，
请尊重他人的劳动成果，非常感谢！～

huaianwang

哥们的动手能力在我之上不止一点点，学习了。

vnvsf

看后感悟了点，收下了











4399小游戏

xl8282

vnvsf 发表于 2012-7-7 18:29
看后感悟了点，收下了

能以此帮到别人 是最大的乐趣

david-ease

:victory:
自己找到问题并顺利解决，也是玩MD的一种乐趣。
看来楼主还有不少玉石收藏。{:soso_e113:}

boyjoe

这台是不是屏幕不能显示的那台？

xl8282

是的

hearr

谢谢分享经验，学习了

pippo1987

技术贴留名

sh000

楼主还有这一手绝活,佩服呀..

acidjazz

支持原创！！

xl8282

[s:14]感谢诸位帮顶   其实 原本还有一篇 关于MD液晶屏不显示 或老化的经验分享帖
就是不知该不该发出来
1是所有经验都是出于野路子 怕遇到真正高人 惨遭B4
2是 液晶屏修复概率较低 此经验帖实际意义不大 仅能作为个科普教程而已
也就是说 你即便是知道问题出在哪 也有很大的概率无法用手工修复 望洋兴叹 徒增伤悲而已

不知诸位对此帖有没有兴趣  如兴趣缺缺 就算了 如感兴趣的居多 我就还是无私分享出来

星星之火等待…

我咔咔咔，明天抢你的玉器店！[s:97]~~~~~

dpeng97

支持！不同的机器可能会有不同的问题，值得借鉴！

xiaobaisss

以后想学的时候去请教你
