本帖最后由 yesyes315@ 于 2012-6-13 13:22 编辑

本人一直努力于发烧器材DIY的前线，一直以来在各个DIY大神的帖子都是潜水不发言，在此我来得瑟一下我半年来做出的三款DIY，有基本上终于直刻的，就是改了改LOGO，也就是直刻莱曼。有改进型直刻的，改变了外形增加了一些辅助功能，增强了时尚型，一改本朝“傻大粗黑”的惯例，也就是A1-X。再有的就是我本人集合几个烧友的能力，于模拟电路，工程自动化设计，等人的智慧结晶，做出来的WAV数字播放器外加一块经济实惠的机载DAC，而这款WAV数字播放器最重要的玩法就是可更换DAC，也就是解码器。机身内空间可容纳解码板，或者也可以外接解码板玩，因为市面上有很多经典的解码器板子，譬如1541等，如果你购买成品，价格自己淘宝，但是你有一定的动手能力就可以购买散件自己装，那价格就便宜的不得了！在者我也会一直在做DAC，将来大家可以等我做的合适的内嵌式DAC，而这款数字播放器也是后面预留了同轴输出，但是内部搭载的DAC是I2S直连。
这第一幅图片是我做的具有一定意义的一款耳机放大器A1-X相信有很多朋友已经了解了，这款耳机放大器就是仿造拜亚动力A1耳机放大器。本人购买了3台原装机，一台送人一台自己用，一台拆零碎了，分析数据和原件。不过不论是莱曼还是A1-X，我做到现在唯一的感触和不变的事情就是原件三大原则，初级波形筛选、二级放大倍数筛选、三级原件配对。无论是做什么，只要是泛及精密仪器都需要再原件的配对上找。这就是为什么我们看到那么多国外铭机，拆开一看里面乱糟糟，数数原件看看零售原件价格，就觉得这东西成本才几百块亲！凭什么要卖到5000或8000块啊？但是你怎么用那你认为的几百块的成本就是做不到人家的声音。为什么？因为原件有淘汰率，因为初级波形筛选就已经淘汰一大批的原件了，然后放大倍数筛选又去掉了一大部分、最后原件配对筛选，你说一只一毛钱的东西三选到现在成本得要多少钱？人工要多少钱？各种仪器要多少钱？呵呵一般人真做不到。我做着些东西最头痛的其实也就是这三部问题虽然做不到和人家原厂100%一样的相似度，但是门槛降低点降低个5%8%的成本就是一个180°大打折啊。但是就那5%-8%的差距，实话说，我的东西，你不上仪器，用耳朵分，难。有几个金耳朵？
具体数据请在任何搜索引擎包括淘宝搜索“拜亚动力A1-X”当然我的在线工程师会为您解答一切问题，包括跟我做的东西没关系的一些HI-FI DIY和一些技术问题，我们都愿意帮您解决，毕竟我们也是烧友，哈哈哈。QQ群216972568欢迎大家一起玩。

第二个就是突破销量性的莱曼耳机放大器，这其实是我第一款DIY的。当初的目的就是为了追求性价比。而市面上的主滤波电容的价格贵的令人乍舌！而飞利浦小蓝管也是神秘莫测的各种缺货。更加传奇的就是原装莱曼的牛，当然A1的箭猪也是一样很传奇，价格比我的机器总价都高！当时我也说，咱批发给点好的价格，但是那个量我真是接受不了，1000个起，箭猪也是1000只起，我勒个去。转身就去联系那个我一直给我各种拆机牛的朋友，就用那个我最常用的性价比高的德国二手拆机牛。

后来又玩家说第一款面板割手，边角太过锐利，就改成锐角喷砂的了。之后所有的装机螺钉也更换为进口的带LOGO的螺钉，非常漂亮。这莱曼半年内也就是从2011年10月初到2012年4月结合淘宝和本地还有直购的出了100台。让我之分欣慰，大家认同了我的DIY信念和技术，我很高兴。其实达到莱曼的声音680块钱就能做得到。关于莱曼的技术参数信息请在各大搜索引擎搜索“直刻莱曼”或者淘宝搜索按按地域“哈尔滨”的就是。

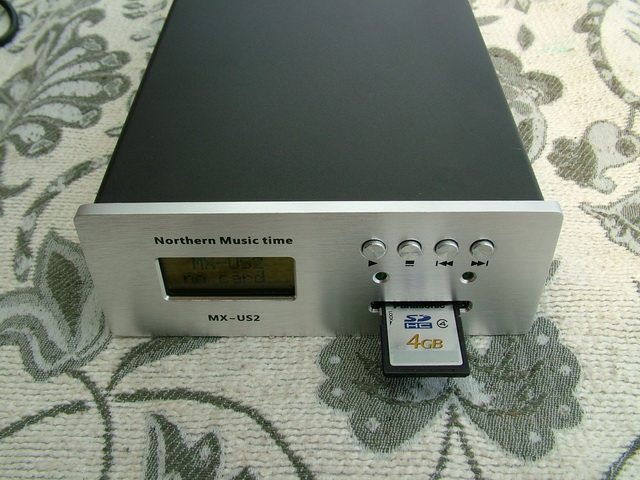

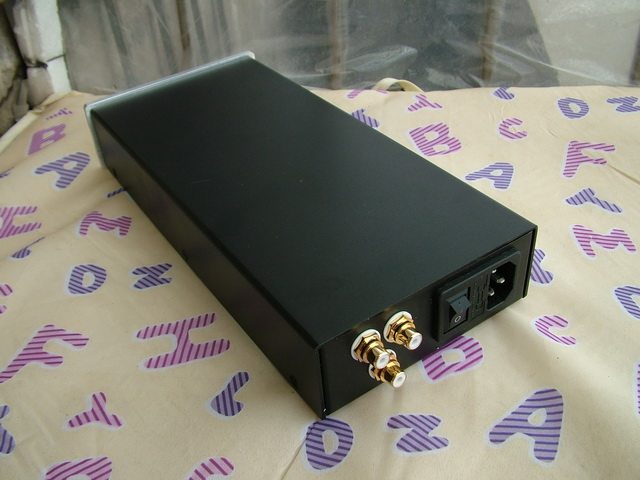

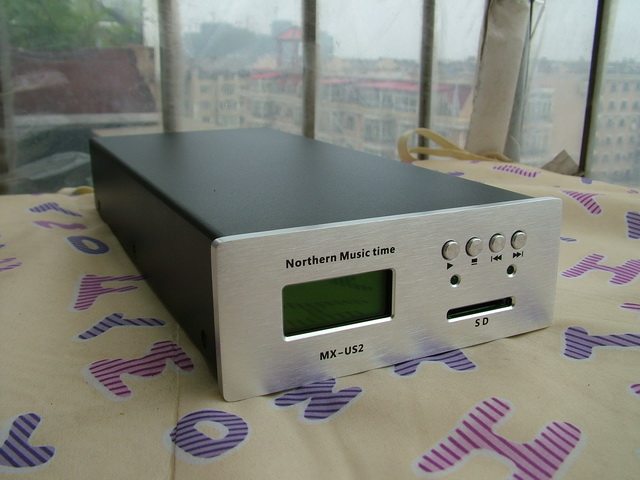

最后的就是我倾尽全力费劲巴拉做的一个数字前端，wav数字播放器。

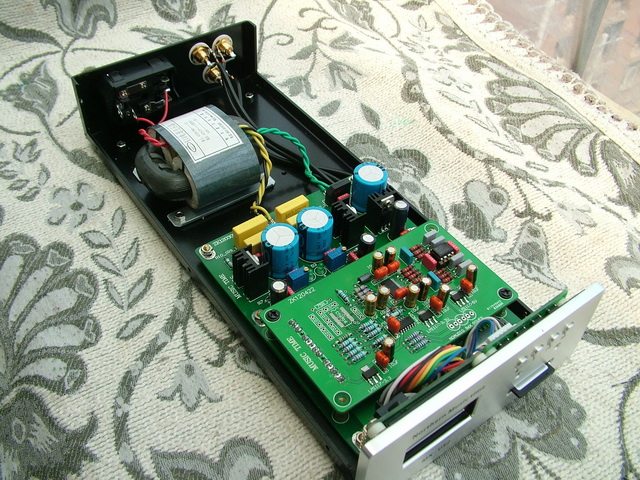

做这个样子当初我是为了，搭配莱曼，和一款独立的DAC、纯净的电源净化滤波稳压器设计成一个四层的机柜模式的。也就是我当初想做的桌面“四小强”但是这贴片元件尤其是贴片芯片是在是累的够呛。而那个小DAC小的原因也是因为我将所有的电源供给部分都做到了底层，为了给上层留出更大的空间，为其他机载DAC留出空位，因为内部直连的是I2S。而从理论上讲I2S是最好的接口。而同轴其实是数字模拟信号的输出。但是我也有独立的DAC啊我朋友们也有独立的DAC所以我还是做了同轴输出在后面。I2S的线是有传输距离的理论上两端连接不能超过15厘米。也就是说，要做I2S连接最好是内置解码板。再者就是两边紧紧的靠在一起，DAC版的I2S设计的一定要在版的边上，而且不能再电路板上的延长走线来糊弄。所以能支持这样的端口的DAC只有散件版。这种玩法只适合有动手能力，并且也有模拟电路知识的玩家，其实I2S这个端口吧，除非你的大系统或是耳机耳放都档次和灵敏度比较高的情况下才能体会得到I2S的优势。玩箱子的烧友100万的大系统也许刚够入门烧一下I2S这种端口。玩耳放的就好说了，原装的耳放和耳机的情况下3W块保证你能听明白I2S和同轴的差别。但是一些素质优越的仿机直刻机的耳放可以给你剩下很多的资金，但是我推荐购买原装耳机，森海啊拜亚啊AKG啊天龙啊，魔声就是潇洒派的东西了，自觉跟发烧够不到边的一款东西，原来魔声不久是怪兽那个玩意吗。有人说歌德不错啊，呵呵，我只能说歌德的要玩歌德套装听起来还不错，混搭其他耳放或者耳机，各种素质一塌糊涂。总之就是感觉不搭调，就配人家歌德自己的东西好听，我还没有研究到他们的东西，所以暂且不能发表什么评论。话扯远了，这这个数字前端，有人会问声音素质能达到什么水平，我只能说，这不好说，因为要看你什么DAC了，我做的这个DAC成本低但是这个成本对的起这个素质。比随身的那些差不多。而这个数字前端最有意思的就是，如果你把马兰士CD7的DAC部分接入这个WAV数字播放器，即便是你用同轴。他出来的声音就是是马兰士CD7的声音。但是这并不是单单的只说明了，这个数字前端更换的是CD机的光驱部分。
对于 CD 机，相信HIFI 玩家，都不会说不知道吧！？，它可是音源，不可或缺的部分。CD光盘中，储存着高品质的音乐数据，不同的CD 机，有不同的性能与声音表现。
音源媒体的技术发展，可以追溯到钢丝录音机，然后是黑胶唱片LP ，再就是磁带TYPE ，这三种，属于模拟信号媒体，何为模拟信号？是指 LP 黑胶唱片中的声音，是依靠唱针接触唱片的振动而产生的声音，磁带是通过磁头拾取放大带子上的音轨来还原声音。
模拟媒体时代，对于唱片及磁带本身，做工质量，正版，盗版这些情况，声音质量，差别很大！
进入数字时代之后，CD机出现了，它是以 0 和 1 的二进制方式，储存音乐文件的，普通CD的标准是 16BIT,44.1KHZ 。意即位数，与采样帧数，换言之，如果是 CD 的盗版，与正版，理论上讲，声音是一样的！
数字播放器的出现，玩家们是褒贬不一，因为其猛一看，功能跟MP3差不多！那换言之，CD机，不一样是等同于用光盘的 MP3 ? 开个于笑，那么要了解其真相，就要从CD 机的工作原理说起！
CD 机的工作原理，简单的说，是这样的：首先，光盘进入光驱，由主轴电机带动光盘旋转，激光头发射出激光，自动对焦距后，激光照射在 CD 光盘上，而反射回的激光，是带有光盘中记载的0与1 数据的，这个数据，被激光头收到之后，会送入 DSP 处理器进行处理，之后得到的I2S[常规的一种举例】I2S信号，再被送到 DAC 数字模拟转换器中，变为模拟信号，再由OP运算放大器，做输出放大，然后到达功放【或耳机放大器】中。

而 CD 机又分高，中，低档次！其左右声音质量的部分，有几点！
1：光驱的性能，好的光驱，才能完整的读取到 CD 光盘的数据。
2：DSP 的性能，好的DSP，可以准确，高密度的处理CD的数据信号，并转为I2S总线格式。
3：要保证DSP 的工作性能，那么，DSP就必须有一个性能出色的时钟晶体振荡器！精度高，相位噪声低，PPM 抖动小！
4：优秀的 DAC 解码部分，及搭配合理的 LPF 运算放大部分！
综上4点，大家可以这样想：光盘与光驱的做用，是取到声音信号数据，而这部分如果用 SD 卡来解决，优势很显然！不存在光头使用寿命问题！不存在光盘质量问题！不存在光盘系统读取时，不断的通过 DSP 来实时修正，填充误差信号！
只要DSP 与 DAC 和 LPF 这三部分理想了，声音自然会好！！

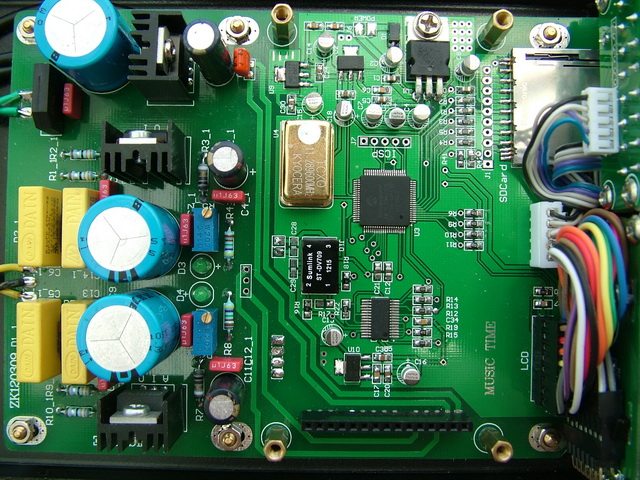

而我做的这个WAV数字前端（WAV数字播放器）具有优秀的供电部分，正负电，电压 5 - 17 V可调！同时带有 9V 数字部分电。
DSP 处理器采用的是 MICROCHIP 美国微芯公司生产的高性能DSP处理器。可以全硬件解码WAV母带文件。同轴数字输出芯片采用性能出色的 CS8406CZZ ，数字输出耦合是高端的 DV-709 。
时钟晶体为 11.2896MHZ ，定制品，时钟抖动0.5PPM !! 频率稳定，相位噪声极低。以保证声音的纯净，清晰。

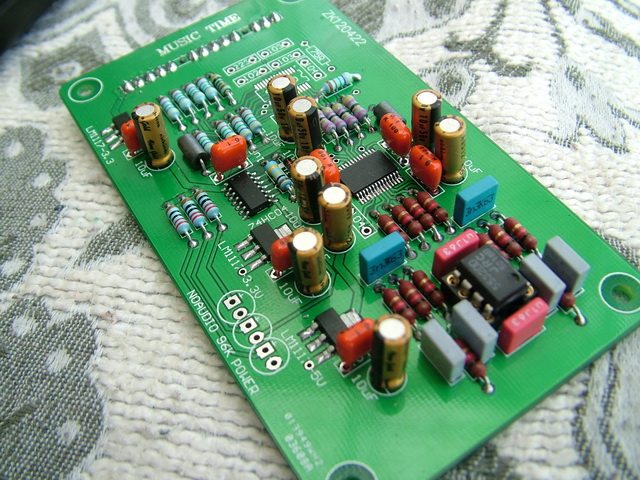

那个我本机机载的 DAC 使用的是 AKM 公司生产的，AK4396VF ，是具有 24BIT 196KHZ 的解码能力其实已经完全超越 CD 光盘的标准现今下载的很多 APE FLAC WAV 文件，也都已是 24BIT 196KHZ 标准了。
在支持的文件格式上，WAV 可以直接播放，APE, FLAC 等格式，用千千静听软件，打开-格式转换，非常快就可以完成 WAV 的转换！对于 APE , 的 CUE 文件，也可以自动分轨成单个WAV 文件。

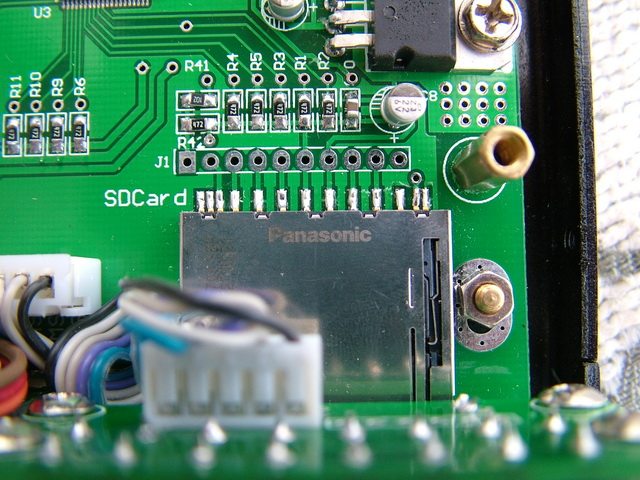

支持最大32G SD 卡。我是用多张 1G 或 2G 的SD 卡，来做到，一卡对应一碟片的玩法，现在 1G 或 2G 的SD 卡，价格跟一张盗版 CD 差不多。
而要搜索或者了解WAV数字播放器的数据和你自己的DIY玩法，还是去问我的在线工程师。
最后发一张我工程师的靓照哈哈哈哈，是我首席工程师的靓照，虽然不帅，哈哈哈大家共勉
