david-ease请进，共同研究下。求索尼R系的MD电池盒详细拆解结构图，还有夏普DS系的

狂烧九两

求R900等通用型MD电池盒的详细拆解结构照片，最好带上各部结构的详细尺寸，包括电器链接部分元件的尺寸和结构。夏普DS77  DS70等的那种电池盒也来一套详图。看看哪位烧友有这闲情给拆一下，拍一下。本人要搞点花样出来！嘿嘿！

风筝79

交易区新帖推荐

sony 夏普通用电池盒[s:97]

aplo

[s:14]

sh000

想搞什么花头先说。。。。[s:29]

狂烧九两

风筝79 发表于 2012-6-10 21:15
sony 夏普通用电池盒

哎呀，你猜得这么准呢，我靠，牛逼！

狂烧九两

交易区新帖推荐

sh000 发表于 2012-6-10 21:55
想搞什么花头先说。。。。

已经让二楼沙发给猜到了，搞索尼夏普MD通用亚克力水晶电池盒，DIY米老鼠MK-II限量版LOGO

狂烧九两

风筝79 发表于 2012-6-10 21:15
sony 夏普通用电池盒

你要是还能猜出，我选用哪个电池盒作为原型设计，你就更牛逼了

sh000

SONY后期MD电池盒，里面那个电容太大了，改装必然导致失败。。。。

狂烧九两

sh000 发表于 2012-6-10 23:17
SONY后期MD电池盒，里面那个电容太大了，改装必然导致失败。。。。

不做后期的，只做那个R系主机通用的，简单的，先上结构拆解图啊，大奶，我手里是一个电池盒都没的，要不我也不在这求图了

sh000

拆了就彻底破相，SONY有两个卡扣的，必须用硬物顶进去，而且我仔细对比了，
两种电池盒，固定螺栓螺纹可以通用，但两个电池盒，没一个接口到螺栓直接距离是一样，要做的话，等于要做四个触点，2个螺栓定位口，必须活动，难度太大了

我建议你去DIY个透明的WM-EX9，我仔细看了，可以的

狂烧九两

sh000 发表于 2012-6-10 23:29
拆了就彻底破相，SONY有两个卡扣的，必须用硬物顶进去，而且我仔细对比了，
两种电池盒，固定螺栓螺纹可以 ...

其实我本来就打算做四个接触螺栓的，只不过这个伸缩螺栓的直径就是跟机器定位口相吻合而已，相对比较粗一些，这个螺栓不单有固定卡扣定位的功能，还兼具了正负极的电器传导，等于触点跟螺栓就是一个东西，换做不同品牌机器用的时候，其中不用的那个两个螺栓触点套上所料帽绝缘就行了。主要是我不知道具体的电池盒内部还有啥其他元器件没，难道只是几个铜片片引导下电就行了么？

sh000

狂烧九两 发表于 2012-6-10 23:43
其实我本来就打算做四个接触螺栓的，只不过这个伸缩螺栓的直径就是跟机器定位口相吻合而已，相对比较粗一 ...

螺栓和电极做在一起，那样放了电池，{:soso_e103:}螺栓带电连在主机结构上，这是在漏电或者短路，{:soso_e111:}
拆机器或者电池，{:soso_e136:}千万不能这样。。{:soso_e120:}
电池盒内部，一般都有个电容，防止反充电（详细点就是，一般随身听都带口香糖电池，
加了电容防止口香糖电池为电池盒里面的电池充电和滤波用），
还有几个贴片，是稳压和防止电池过放电用的）{:soso_e127:}

狂烧九两

sh000 发表于 2012-6-10 23:59
螺栓和电极做在一起，那样放了电池，螺栓带电连在主机结构上，这是在漏电或者短路，{:sos ...

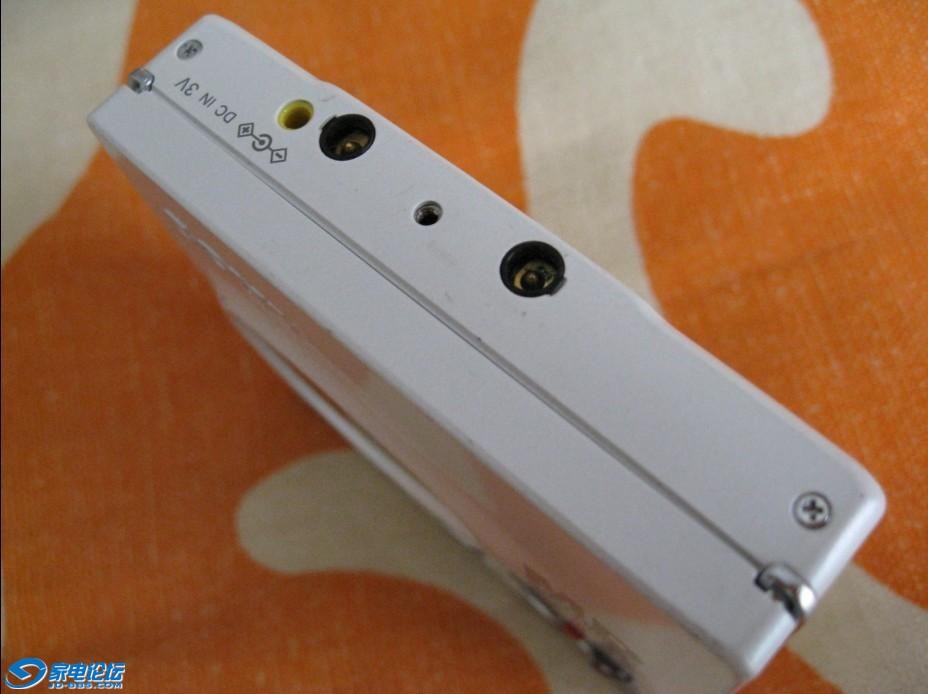

奶兄多虑了，请看图，会不会短路漏电呢！{:soso_e128:}索尼夏普还是考虑的很周到的，机身上接口就带绝缘胶环的哦！

狂烧九两

sh000 发表于 2012-6-10 23:59
螺栓和电极做在一起，那样放了电池，螺栓带电连在主机结构上，这是在漏电或者短路，{:sos ...

那这些元件是否是必须品呢？对于我这电池盒，不加的话。。。

david-ease

1、原装电池盒里面都带一个电容，作用基本上上面大奶讲了。只有一个电容而已，一般不会再有其他电子元件，除非电池盒里本身又带3V或1.5V电源输入接口；淘宝上10来块的山寨电池盒则没有电容。
2、做SHARP、SONY通用电池盒理论上可以的。首先，要把电池盒固定在机器上并且正常使用，必须要有3个点，1个就是固定螺丝，另2个就是正、负极触点。SHARP机器和SONY机器这三个点的距离是不一样的，所以一定要做的话，起码正、负2个点都要做成活动的，能自由调整触点之间的距离。如果固定螺丝不活动的话，电池盒用在不同的品牌的机器上，伸出的长度就不能和机器两端持平，不美观。所以真要做的话，就要做成3个点都活动，但要做成3点都活动，现成的电池盒是没有办法做的，除非自己彻底DIY一个。
3、触点就是触点，螺栓就是螺栓，触点是不能做成螺栓的，触点处没有螺丝口固定不住啊，所以固定电池盒的，一定是电池盒上的螺丝拧在机器的螺丝口上。另外，机器里的触点口肯定是需要有绝缘层的，否则都碰到金属的外壳，就短路了。
