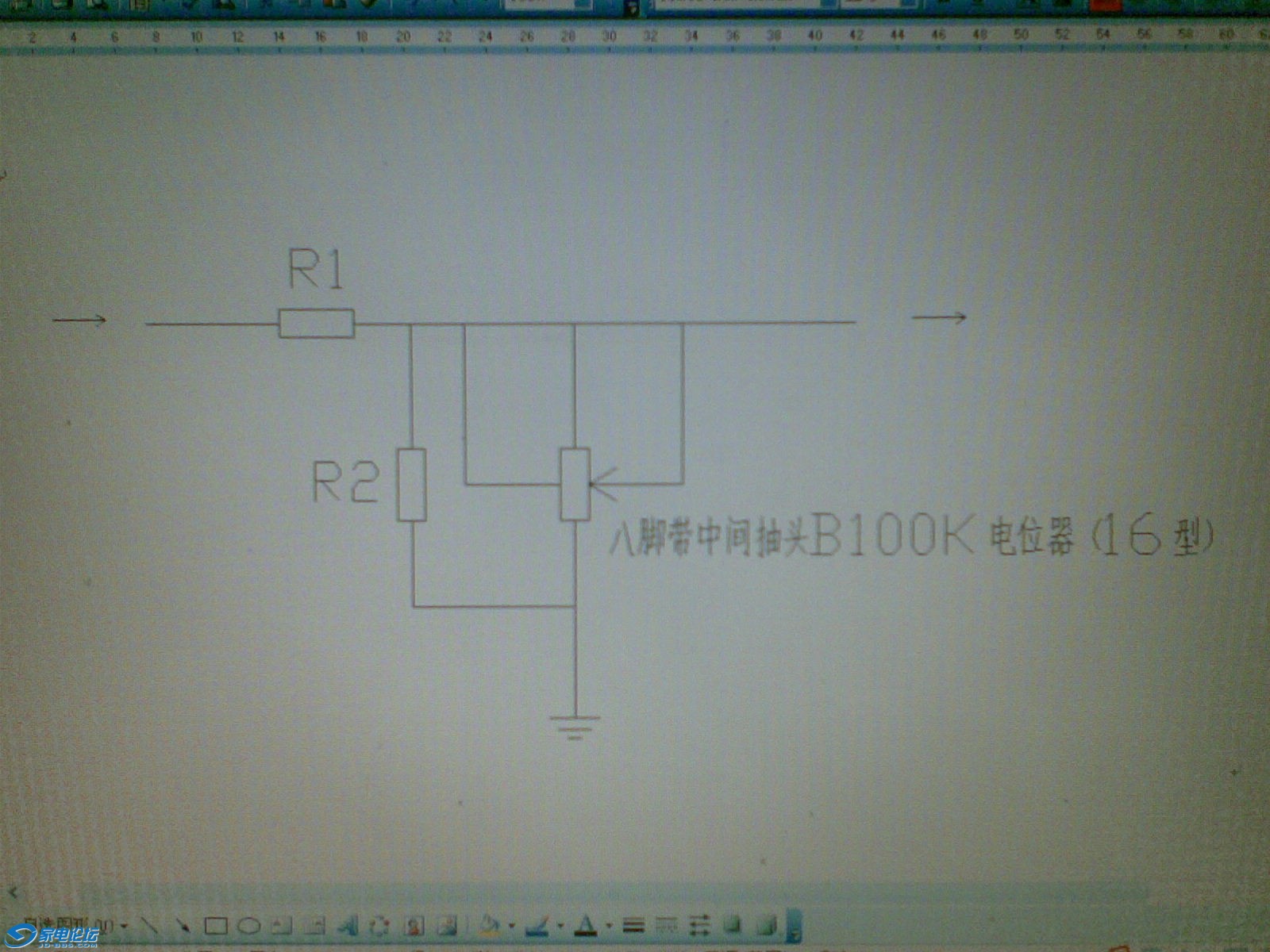

普通碳膜音量电位器的改进接法 音频信号的传输从信号源开始至功放的音量电位器,就千方百计地降低电阻,减少损失,不惜花重成本,使用发烧信号线、发烧耦合电容和发烧电阻等,无非就是要把高保真信号保质保量的输送给功放去放大。但是,信号来到功放的音量电位器这一关却被卡住了。普通的碳膜音量电位器使信号的质量大打折扣,电位器的阻值通常只有50K、100K和20K几种供选择,很难与前级的阻抗要求达到完美配合。音量电位器是信号传输的瓶颈,其品质的好坏对系统的重放质量举足轻重,这已是音响界的共识。针对普通碳膜电位器误差大,阻值不可随意调整,使用时间稍长就会接触不良的毛病,音响界流行用若干只固定电阻组成分流接法的分档式电位器。这种电位器首先是手感不好,音量是分级跳跃式调节,象转换开关一样一档一档地调,让人感觉别扭;音质音色取决于所选的串联电阻。 对音量电位器的要求无非是:1.音质音色靓;2.精度高;3.阻值合理;4.手感好;5.工作稳定。由本人改进的电位器接法如下图,完全满足上述要求,音质比传统的接法提高几档,按10分制来论档次,传统接法的音质为5分的话,改为本接法可以达到8~9分,当然,R1必须选用高品质的靓声电阻,如美国CODDOCK MP925系列或以色列AE等无感电阻。本接法的特点是: 1.价廉物美,实用好用,R1和R2的阻值可按需求调整搭配并取得高精度。电阻R1很重要,他跟耦合电容一样重要,串联在信号通道中,对音质音色的影响都是举足轻重的。R1的阻值是根据前级的负载要求确定的,他其实就是前级的负载电阻,阻值一般在7.5K—10K左右(对前级为运放输出而言)。 2.音量调节从7点开始至12点最大,12点之后保持最大音量,比传统的音量调节更加人性化。把12点定为听音可能去到的最大音量,也就是所谓的爆棚音量,一方面也起到保护的作用,当电位器的动触点接触不良或甚至断开的时候,也就是爆棚音量了,这是系统允许的,不会造成设备损坏。公认的最佳听音位置是在9点左右,这是音量调节的常用位置,极少也不可能去到12点及以上。电阻R2的调整和搭配也是以9点左右这个位置为基准来测量和配对的,当然,电位器两声道的阻值偏差太大,超过10%的就最好别用。通常偏差在10%的电位器,通过R2的调整,可降到1%左右。买电位器的时候可以挑选那是最好,但一般卖家是不给挑的,那就多买几个,挑偏差小的用,好在电位器还便宜,3元左右一个。R2的阻值是根据响度要求来选配的,可在1K—50K之间调整。 R1和R2的功率为1/4W及以上。
上述只提供原理图,实际安装可用万能电路板,焊接要牢固可靠,具体操作留着烧友们自己去琢磨,这也是DIY的乐趣。
|
