先发一张德国盘王的图片

看看媒体对这部机器的介绍

朋友家正在逐步改造中的器材全景图，慢慢会有很多图片和唱机改造的位置及图纸逐步发布或许有同样机器的人能用上。

描述一下这套器材的配置：
音箱：B&W802D 功放：Mark Levinson NO20.5 前级：电子管国货唱放：电子管国货硬盘黑胶机：盘王ZET3 软盘黑胶机：LINN12 EKOS SE唱臂
升压牛：国货喇叭线超时空 THEoNE 信号线超时空 AIR1 升压牛线：银彩
这套器材我的朋友主要是听古典音乐，并且很多大动态交响乐。最早系统是用麦xx的分体845并联单端驱动802D，声音实在不能符合交响乐的要求。最终选择了马克的分体甲类后级，这部后级可以把802D控制的老老实实。为追求活跃的高频，使用了电子管前级。那为何不使用马克的前级，我个人感觉马克很好，很忠实，唯独声音的活性我和我的朋友都不喜欢。对于802D说实话我更喜欢早期的801矩阵式音箱，802D的钻石高音真的是钻石一般。低音单元也很难驱动，如果功放控制力不足根本推不出有品质的低频，声音沉闷缓慢，而高音刺耳的叫。我可确切的说现在的B&W与以前的就不是一种风格，少了英国箱的油润，监听箱中的监听箱。优点是声音真实准确，当然驱动好他需要花不少银子，严重不建议与胆机后级做搭配，摆样子除外。还是言归正传说LP机：
照片左边的是一部硬盘LP机盘王，右边是经典的LINN12软盘机。这是有代表性的两种结构的机器，硬盘机主要为了听大动态，细节多的碟片，软盘机听一些人声，小提琴之类的小品。当两台机器放在一起对比一张碟片时，问题出现了，LINN12全面的胜出盘王，其实这是不应该发生的事情。盘王的做工，盘身加工工艺可谓一流，马达和底盘也应该说体现出德国现代机器的卓越。但实际出来的声音是单薄，生硬，甚至少模拟味道。分析原因，问题应该出在唱臂上。在我看来这部机器的唱臂实在看不出精湛，我一直认为现代人很难再造出高度风309一样的经典唱臂。
看看这部机器配套的唱臂照片：

我计划更换唱臂尝试提升盘王的音质，初步选择的唱臂是市场拥有量最大的SME3009唱臂。其实我对LP机的研究并不深，只是觉得这是一个价廉物美的产品，还有我试听这个唱臂搭配天龙103PRO时的表现很满意，很厚重真实。能与盘王的冷静，直白搭配。当然细节我不求他有linn顶级唱臂的表现。
要升级唱臂首先就要解决轴间距，超距，vtA，这三个关键的尺寸。其实也简单找一个常用唱臂参数表，在量量盘王轴到原先唱臂中心的距离就可以，量出后与计划升级的参数做比对。
我先上一些唱臂的常用参数：

唱臂参数表（专自黑胶世界）

品牌	型号	有效长度	超前距	轴间距	补偿角 [/td]
Alphason	Opal/Delta/Xenon/HT 100S	229mm	18mm	211mm	24o [/td]
Belcanto	Unipivot 10"	243mm	16mm	227mm	21.75o [/td]
Belcanto	Unipivot 12"	307mm	14mm	293mm	18.35o [/td]
Breuer	Dynamic 5A	228mm	20mm	208mm	25.5o [/td]
Breuer	Type 7 & 8	249mm	17mm	232mm	22o [/td]
Brinkmann	10.5	266.7mm	15.4mm	251.3mm	20.5o [/td]
Clearaudio	Unify	229mm	17.27mm	211.73mm	23.607o [/td]
Decca	International Arm	232mm	19mm	213mm	27o [/td]
Empire	980 & 990	228.6mm	17.3mm	211.3mm	23.8o [/td]
EMT	929	244mm	14mm	230mm	20.833o [/td]
Graham	Model 1.5t	235mm	17.6mm	217.4mm	23.4o [/td]
Hadcock	GX228 Export Arm	228.6mm	15.75mm	212.85mm	23o [/td]
Hadcock	GH242 Special Edition	243.8mm	17.8mm	226mm	23o [/td]
Hadcock	Super Unilift III	228.9mm	16.05mm	212.85mm	23o [/td]
Helius	Orion	251mm	16.4mm	234.6mm	21.87o [/td]
Infinity	Black Widow	237mm	14.359mm	222.641mm	21.017o [/td]
JML Co.	TA-3A	229mm	18.156mm	210.844mm	24.102o [/td]
Keith Monks	M9BA Laboratory Arm MKIII	228.6mm	12.7mm	215.9mm	19.7o [/td]
Kuzma	Stogi	230mm	18mm	212mm	24o [/td]
Linn	Akito/Basik/Ittok/Ekos	228.6mm	18mm	210.6mm	24o [/td]
Logic	datum S	228.6mm	18mm	210.6mm	24o [/td]
Magnepan	Unitrac-1	241.3mm	17.145mm	223.895mm	22.8o [/td]
Manticore	Musician/Magician	228mm	17mm	211mm	23.5o [/td]
Mayware	Formula 4 III	229mm	16mm	213mm	23.4o [/td]
Mayware	Formula 4 Model PL S4/D	224mm	15mm	209mm	22.023o [/td]
J.A.Michell Eng.	Fluid Arm	232mm	17.88mm	214.12mm	23.75o [/td]
Mission	774 Original	229mm	13.6mm	215.4mm	20.5o [/td]
Moerch	DP-6 & UP-4	230mm	18mm	212mm	24o [/td]
NAD	player system 5120	208mm	19.1mm	188.9mm	26o

Ortofon	RMG-212 & RS-212	228mm	16mm	212mm	22.7o [/td]
Ortofon	RMG-309	230mm	11mm	219mm	15.9o [/td]
Ortofon	SMG-212/SKG-212/AS-212	228mm	16mm	212mm	22.7o [/td]
Rega	RB250 & RB300	237mm	15mm	222mm	21.63o [/td]
Roksan	Artemiz/Tabriz	240mm	17.5mm	222.5mm	22.9o [/td]
SME	3012-II	304.8mm	11.9mm	281.8mm	17o [/td]
SME	3009 (original)	228.6mm	15.14mm	213.46mm	22o [/td]
SME	3009SeriesII (early)	228.6mm	15.14mm	213.46mm	22o [/td]
SME	3009SeriesII (later)	231.2mm	15.5mm	215.7mm	22.26o [/td]
SME	3009SeriesII imp (early)	231.2mm	15.86mm	215.34mm	22.6o [/td]
SME	3009imp (later)	231.2mm	17.95mm	213.25mm	23.84o [/td]
SME	3009III &3009IIIS	231.2mm	15.86mm	215.34mm	22.6o [/td]
SME	3009III &3009IIIS withmodified wand	233.2mm	17.8mm	215.4mm	23.62o [/td]
SME	3009R	233.2mm	17.8mm	215.4mm	23.62o [/td]
SME	3010R	239.3mm	17.3mm	222mm	22.985o [/td]
SME	3012R	308.8mm	13.2mm	295.6mm	17.615o [/td]
SME	V/IV	233.15mm	17.8mm	215.35mm	23.635o [/td]
SME	309	232.32mm	16.97mm	215.35mm	23.204o [/td]
SME	310	238.5mm	16.5mm	221.85mm	22.569o [/td]
SME	312	308.19mm	12.59mm	295.6mm	17.278o [/td]
SME	M2-9	233.2mm	17.8mm	215.4mm	23.62o [/td]
SME	M2-10	239.3mm	17.3mm	222mm	22.985o [/td]
SME	M2-12	308.8mm	13.2mm	295.6mm	17.615 [/td]
SUMIKO	MMT/FT-3/FT-4	239mm	17.3mm	221.7mm	23o [/td]
Syrinx	LE-2/PU-3B/PU-2	229mm	17mm	212mm	23.5o [/td]
Syrinx	PU-4	229mm	18mm	211mm	24o [/td]
Thorens	TP16/TMC63	230mm	14.4mm	215.6mm	22o [/td]
Tri-Planar	Tri-Planar MKIV Ultimate	250mm	16.5mm	233.5mm	22o [/td]
Wilson Benesch	ACT2	280mm	14.65mm	265.35mm	19.5o

Pioneer	PA-1000	237mm	15mm	222mm	21.6o [/td]
RS-Lab	A-1 with revolving shell	215mm	-19.6mm	0	0o [/td]
RS-Lab	A-1 original setting	215mm	?	?	0o [/td]
Saec	WE-308N & WE-308SX	240mm	5mm	235mm	12o [/td]
Saec	WE-308L	270mm	5mm	265mm	11.2o [/td]
Saec	WE-407/23	233mm	12mm	221mm	18.8o [/td]
Saec	WE-317	248mm	13mm	235mm	19.3o [/td]
Saec	WE-506/30	295mm	9mm	286mm	14.4o [/td]
Saec	WE-8000/ST	306mm	13mm	293mm	18o [/td]
Sansui	System SR-323 &525 etc	222mm	17.5mm	204.5mm	24.5o [/td]
Satin	AR-1/1M/1S	250.5mm	15.5mm	235mm	21.4o [/td]
Sony	PUA-237/PUA-1600S	237mm	15mm	222mm	21.5o [/td]
Sony	PUA-286	286mm	13mm	273mm	18.5o [/td]
Sony	PUA-1600L	286mm	14mm	272mm	19o [/td]
Sound	ST-14	237mm	14mm	223mm	21o [/td]
Supex	6140	245mm	15mm	230mm	21.5o [/td]
Stax	UA-7/7N/7cfN/9N	240mm	13mm	227mm	20o [/td]
Stax	UA-70/70N/90N	212mm	12mm	200mm	17o [/td]
Technics	EPA-100/250/500	250mm	15mm	235mm	21o [/td]
Technics	EPA-101S & EPA-121S	220mm	14mm	206mm	22o [/td]
Technics	EPA-101L	242mm	15mm	227mm	21.6o [/td]
Technics	102L/102T	242mm	15mm	227mm	21.6o [/td]
Technics	121L/121T	242mm	15mm	227mm	21.6o [/td]
Technics	EPA-99 & EPA-110	235mm	14mm	221mm	21.6o [/td]
Vestax	DJ Turntable PDX-2000	200mm	-15mm		0o [/td]
Victor (JVC)	UA-7045	245mm	15mm	230mm	21.7o [/td]
Victor (JVC)	UA-7082	282mm	12mm	270mm	17.5o [/td]
Yamaha	YSA-1	262mm	14mm	248mm	20o [/td]
Yamaha	YSA-2 pure straight arm	228mm	-20mm		0o

Audio Craft	AC-300/3000/3300	237mm	15mm	222mm	22o [/td]
Audio Craft	AC-400/4000/4400	283mm	13mm	270mm	18.5o [/td]
Audio-Technica	AT-1501II	282mm	12mm	270mm	18o [/td]
Audio-Technica	AT-1501III , IV	285mm	12mm	273mm	18o [/td]
Audio-Technica	AT-1503II	254mm	15mm	239mm	21o [/td]
Audio-Technica	AT-1503III, IV, IIIa	257mm	15mm	242mm	21o [/td]
Audio-Technica	AT-1100/1010/1120	240mm	15mm	225mm	21.5o [/td]
Audio-Technica	AT-1005II/1007/1009	240mm	15mm	225mm	21.5o [/td]
Denon	DA-303/305/307/309/401	244mm	14mm	230mm	20.5o [/td]
Denon	DA-302/304/308/1000	282mm	12.5mm	269.5mm	18o [/td]
Dynavector	DV-501/505/507	241mm	15mm	226mm	21.5o [/td]
Excel	ES-801	237mm	15mm	222mm	21.5o [/td]
Excel	Excel ES-1000 & Pro S1TA	240mm	17.25mm	222.75mm	22.9o [/td]
Fidelity Research	FR-12	230mm	14.5mm	215.5mm	21.4o [/td]
Fidelity Research	FR-34S	237mm	15mm	222mm	21.5o [/td]
Fidelity Research	FR-14/FR-24/FR-54/FR-64	245mm	15mm	230mm	21.5o [/td]
Fidelity Research	FR-66	307mm	12mm	295mm	16.85o [/td]
Grace	G540F/640P/704/707/714/727/945	237mm	15mm	222mm	21o [/td]
Grace	G-565F/660P/860F/860FB/960	285mm	15mm	270	20o [/td]
Guya	STO-140	251mm	14mm	237mm	20.75o [/td]
Ikeda	IT-407	307mm	12mm	295mm	16.65o [/td]
Ikeda	IT-345 & IT-245	245mm	15mm	230mm	21.5o [/td]
Jelco	SA-250	229mm	15mm	214mm	22o [/td]
Lustre/Koshin	GST-1	237mm	15mm	222mm	21.6o [/td]
Lustre/Koshin	GST-801	240mm	15mm	225mm	21.5o [/td]
Micro	MA-303	222mm	15mm	207mm	22.5o [/td]
Micro	MA-701, CF-2(static)etc	237mm	15mm	222mm	21.8o [/td]
Micro	MA-505/MA-707/MAX-237/CF-1	237mm	15mm	222mm	21.8o [/td]
Micro	MAX-282 & MA-505L	282mm	12mm	270mm	17.5o

从查到的数据得知，SME3009不能直接装到盘王上。要想升级必须更换原先的唱臂底座（唱臂板）。
上一张原机自带的唱臂底座图片：

根据轴间距自制的底座，因为没有批量，没加工成金属的。如果效果好，可以激光切割制作金属在电镀。

为了便于有这部机器也想尝试升级，我画了一份简单的CAD图：

这是盘王原配唱臂板与我后加工的SME3009唱臂板比较图：

SME3009唱臂的照片

这是一只古董的老唱臂，内部唱臂线有一条接触不好，索性尝试把内部引线更换成卡达斯的，且设计一个小工件希望能转换成五针插头，这样可以用LINN的升级唱臂线，效果定会大幅提升。

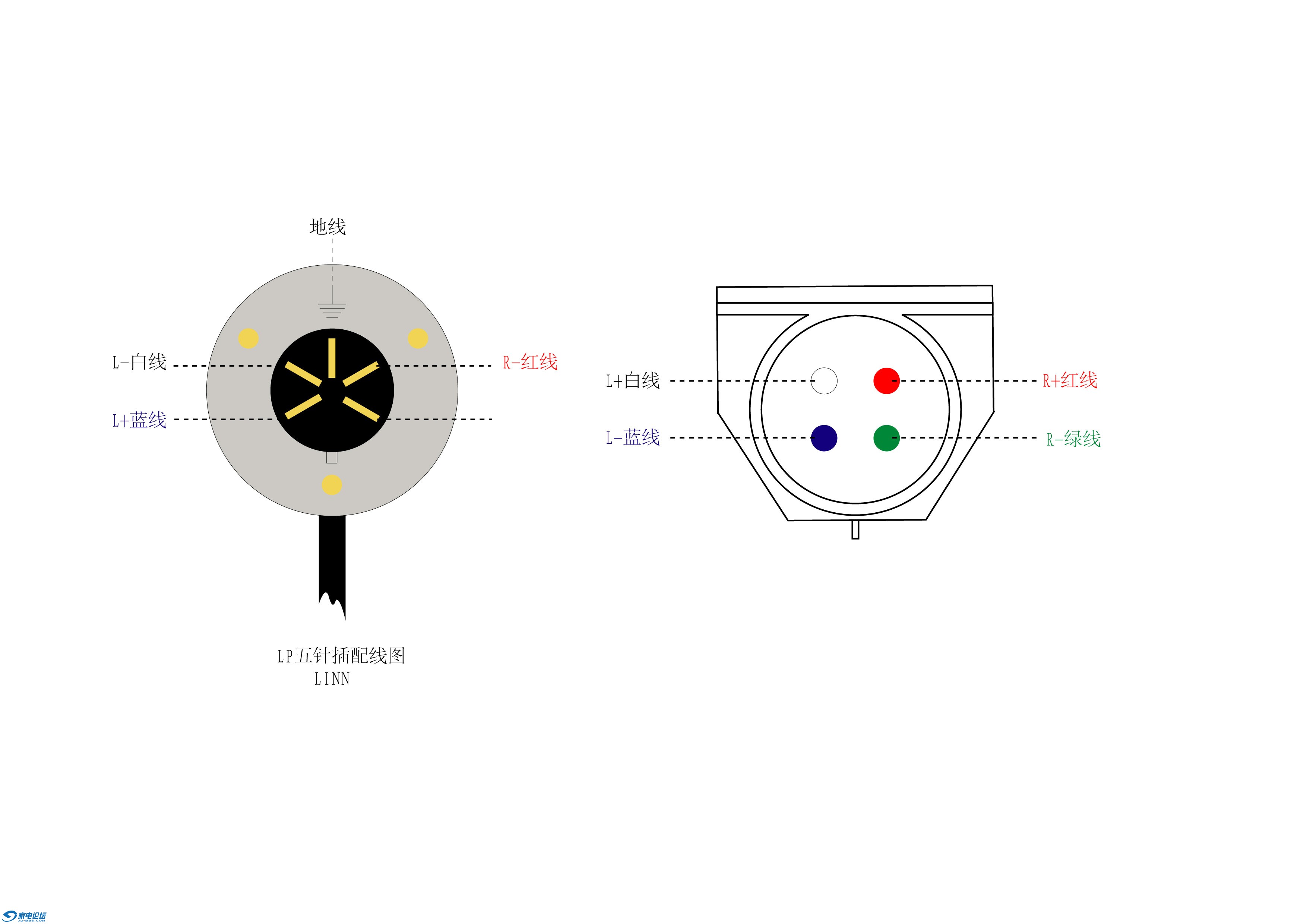

画了一张五针插座与唱头引线的配线图：

再看看计划改装原SME3009插头后可以使用的LINN12原厂唱臂升级唱臂线：

一周的时间，改装SME3009唱臂信号座的材料都OK了，今天装配很顺利。图纸与加工件完全一样！上些图与大家分享：
原唱臂接线座

自制改装五针插座的加工件

安装在工件内的卡达斯五针插头

计划更换唱臂管内接触不良的导线

插上LINN的五针线很合适

换线

其实很简单，用原来的线就可把新线穿进去。

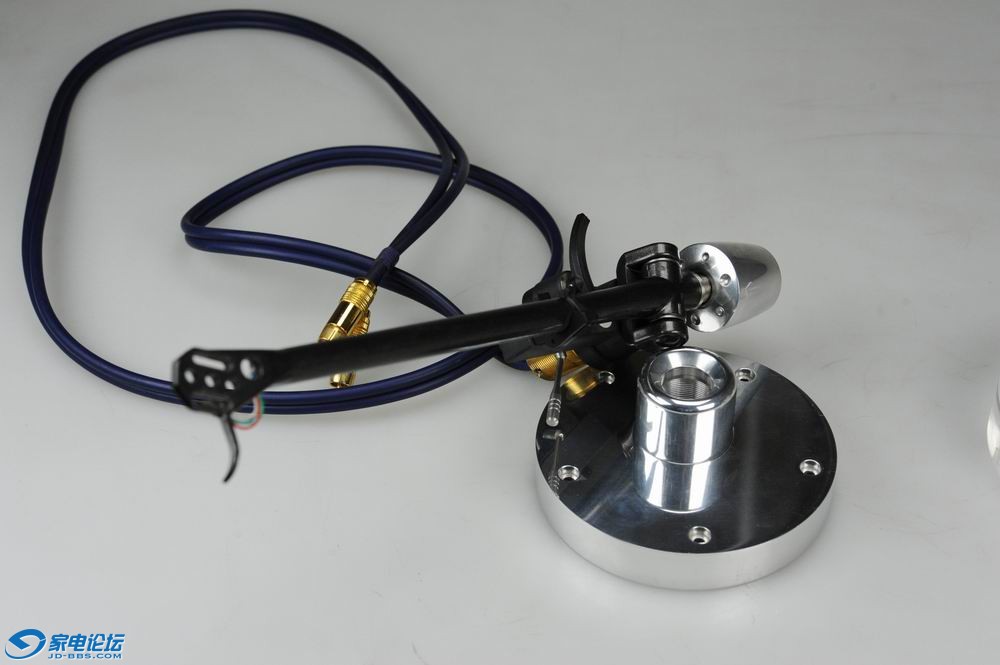

看看装配完工的唱臂

经过一周多的劳作，这台盘王终于搞好了。效果十分满意，与原来的机器有脱胎换骨的变化，可见唱臂在黑胶系统里的重要性。改装的SME插头还是出了点差错，安装时需要折弯90度，直立安装间距不够。
唱头的选择，开始试听了高度风早期MC5000，声音两端延伸没法与现代唱头比，只是中频部分极为平顺，还有就是输出电压过低。天龙103PRo是很均衡动态十足的唱头，有监听唱头的风范，细致度感觉稍差。最终还是选择了铁三角AT33PTG，这只唱头做工精细，重量适中，音乐性不输万元级唱头，针压2克，对唱片寿命·有益处，最可贵的是4000多元的价格实在是超值，可惜据说已经不在生产了。

水平有限，只能写点浅薄的东西，与大家交流。
