黑胶唱盘唱头的调节方法-原则与实践 - 执迷尔悟（新增三种校规可下载使用-在43#）

执迷尔悟

飞行猪 发表于 2015-8-13 04:16
尔悟老师的帖子要经常顶顶的
升压牛方面不知有无便谊好声抵玩的超值品信息吗

谢谢你的关注和支持{:soso_e181:}{:soso_e181:} 关于升压牛的问题我曾经在这个帖子里讨论过， 现在我一时找不到是在哪页了， 我目前从德国登录和查看家电论坛十分困难，每翻一页要很长时间， 实在伤不起 {:soso_e110:}{:soso_e110:}

说起升压牛，最超值的大概是使用德国公司Beyer Dynamic生产的音频变压器（Beyer Dynamic Transformer，Beyer Input Transformer，Beyer Dynamic Audio Transformer）自己做个壳子，尤其是Beyer Dynamic生产的录音室级别的变压器质量好，时不时可以在ebay找到，几百元RMB一副。具体数据请参考下面的PDF文件，其中可以推荐的是TR/BV 35系列的录音室级别的变压器，它们有不同的变压比，从1：3到1：20各种都有， 具体要看你使用的唱头输出大小和放大器输入灵敏度等参数。
德国的Beyer Dynamic公司是著名的专业话筒研发和生产厂家，它生产的低阻抗动圈话筒（数十到两百欧姆阻抗）需要配合高档的音频变压器加以升压或者说阻抗转换。所以Beyer Dynamic也提供优质的音频变压器。这种变压器常被DIY为MC唱头的升压牛。
要注意的是， BeyerDynamic的音频变压器的初级绕组阻抗大都在200欧姆，所以它适合用于推荐负载阻抗在数十到200欧姆的MC唱头。Beyer Dynamic 音频变压器的次级绕组有不同的输出阻抗，随不同的变压比或者型号，次级阻抗可以有2K欧姆， 5K欧姆，10K欧姆， 20K欧姆， 45K欧姆，80K欧姆。由于一般的MM放大器输入阻抗是47-50K欧姆，所以选择音频变压器的次级阻抗为45K欧姆较为合适，如果45K次级阻抗的变压器输出过高，也可选择20K欧姆的。
Beyer Dynamic的录音室级别的变压器（TR/BV 35， 36系列）有四种形式的固定和接线方式，其中351系列是螺纹圈固定，多股软线连接； 352则是焊接固定，多股软线连接；353是螺纹圈固定， 带屏蔽的多股软线连接。最后还有360系列的，它是以插角形式（如同小型电子管）固定和连接的。具体哪种为好，一看个人爱好， 二看能否找到。

PS：今天简直无法上传文件，根本无响应。所以改日看看能否上传PDF文件或者图片

CGP

交易区新帖推荐

     感谢执迷尔悟老师三年多来孜孜不倦、不厌其烦地，耐心为每位发烧友排忧解难。我们论坛就需要执迷尔悟老师这种良师益友。

海菲茨的粉丝

执迷尔悟 发表于 2015-8-14 17:53
谢谢你的关注和支持 关于升压牛的问题我曾经再这个帖子里有讨论过， 当下我一 ...

这个玩法太棒了，性价比无敌啊，再也不用买那些昂贵的mc唱放了。
感谢董老师的慷慨分享。

执迷尔悟

CGP 发表于 2015-8-14 19:47
感谢执迷尔悟老师三年多来孜孜不倦、不厌其烦地，耐心为每位发烧友排忧解难。我们论坛就需要执迷尔悟 ...

真心感谢陈兄版主一贯给与的支持，网络/论坛这个工具/平台确实好，不要出门就可以相互交流，互通有无。 回想起我早期在国内玩录音机的时代，要到外文书店高价买盗版影印的日文日本电波科学杂志和无线电技术杂志， 通过看图识意的方法学习一点点东西。至今我还保留有有300多页的日文的电波科学1968年的临时增刊：磁带录音总论，1971年的卡式磁带录音机总论。还有无线电技术1978年的特刊：世界主要声频装置制造厂家总集，466页的关于MC唱头的构造和详细测试方法，各种顶级卡座卡带的数据和最佳LP唱机与放大器喇叭组合等等。那时猜谜般地费九牛二虎之力学到的一点点东西， 当今在网络里几分钟就可查到，真是大不一样了！ 感谢家电论坛提供的平台，感谢版主们和诸位坛友的支持！

执迷尔悟

海菲茨的粉丝 发表于 2015-8-14 22:17
这个玩法太棒了，性价比无敌啊，再也不用买那些昂贵的mc唱放了。
感谢董老师的慷慨分享。

也谢谢海菲茨的粉丝兄弟的分享和支持， 其实市面上有些升压牛MC唱放使用的就是BeyerDynamic的变压器。

飞行猪

交易区新帖推荐

执迷尔悟 发表于 2015-8-14 17:53
谢谢你的关注和支持 关于升压牛的问题我曾经在这个帖子里讨论过， 现在我一时 ...

吾尔老师传授的经验真是让我等授益良多 又有了种超值玩法,有您这样的良师益友坛友们的福份啊{:soso_e181:}

海菲茨的粉丝

执迷尔悟 发表于 2015-8-15 01:10
也谢谢海菲茨的粉丝兄弟的分享和支持， 其实市面上有些升压牛MC唱放使用的就是BeyerDyna ...

改天上ebay搞一台玩玩。

shmyyy

执迷尔悟 发表于 2015-8-10 19:40
首先谢谢你的关注和参与。这个唱机我也不熟悉， 但是网上有些英文的评价也许可以参考：
...

非常感谢

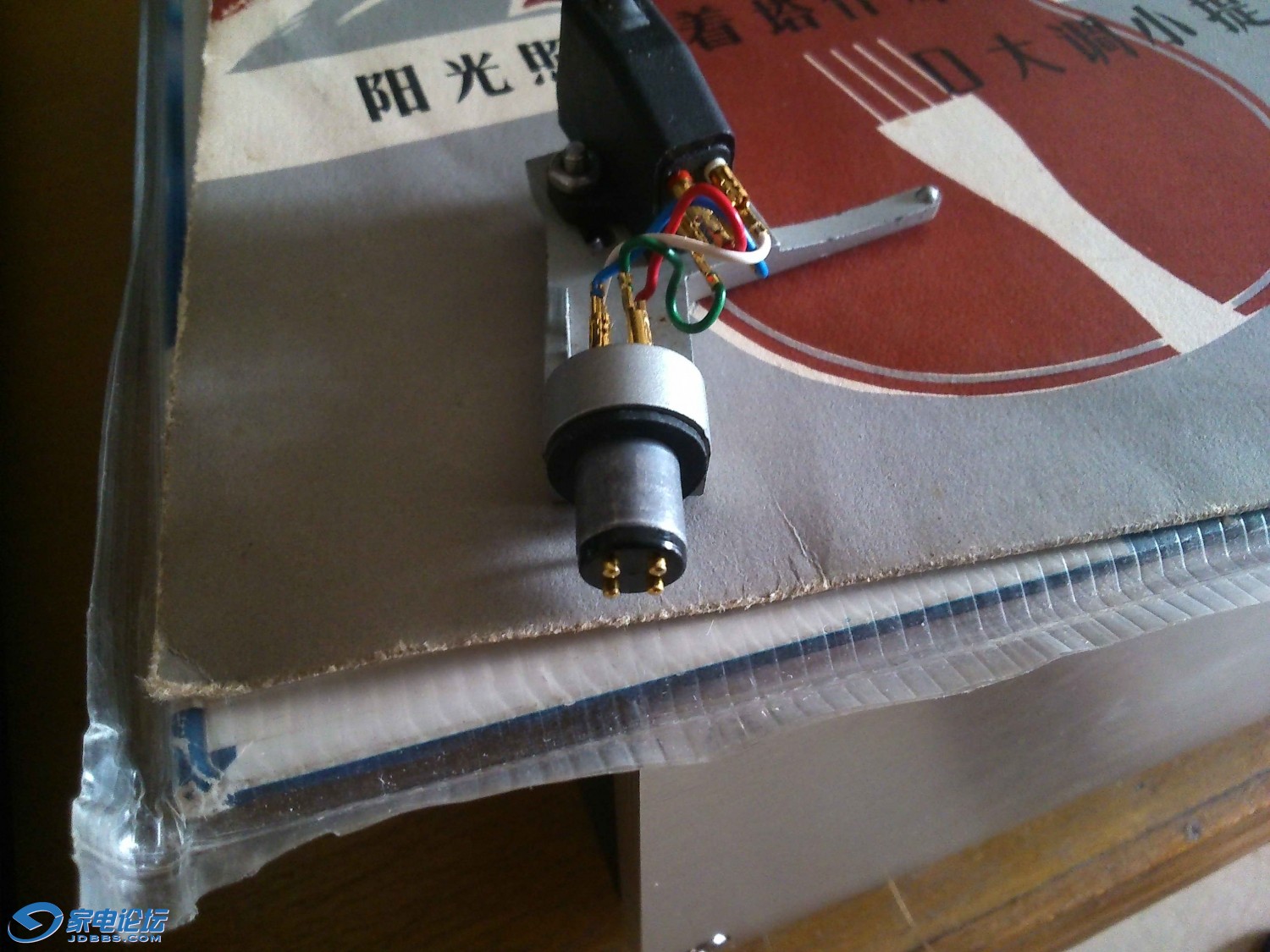

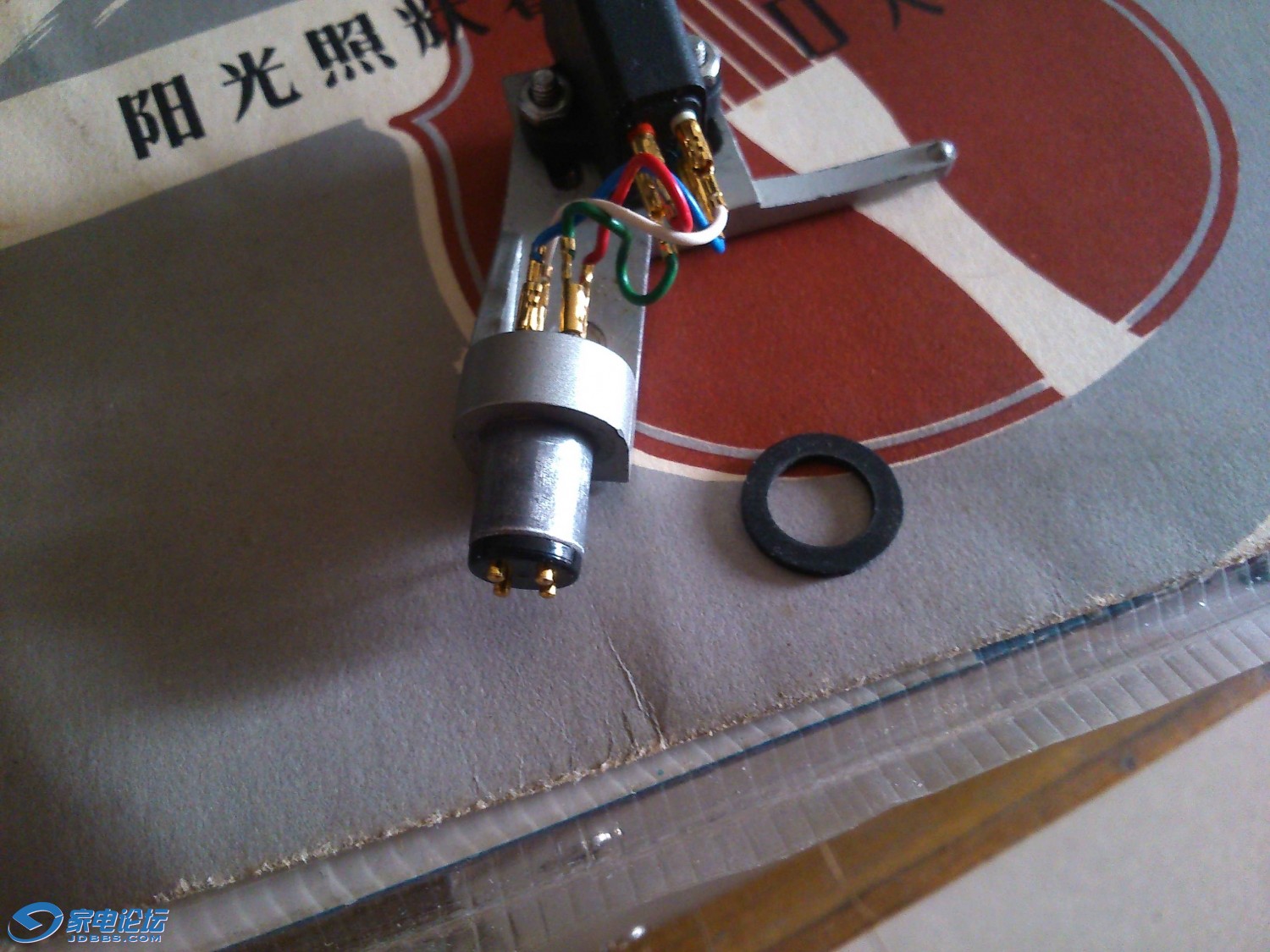

尊敬的执迷尔悟，您好！请问您，图中的胶圈是否有用。因为这台机器是二手买回来的。当时唱臂上并无此胶圈。但后来购买了一只全新的高度风的唱头架后，发现有此胶圈。如是就怀疑是不是原装也有。不过由于见识少，不敢妄下断语。于是，想请教您。谢谢！

绍德Shing

执米兄，你好！请问有没有SME A臂的数据？还有安装角度是多少？谢谢！

执迷尔悟

liagnnuo 发表于 2015-8-27 13:59
尊敬的执迷尔悟，您好！请问您，图中的胶圈是否有用。因为这台机器是二手买回来的。当时唱臂上并无此胶圈。 ...

首先我非常抱歉这么久才回复你， 原因是过去一段时间我从国外无法回帖，现在经过CGP版主特别是家电论坛的网管/领导共同帮助解决了这一问题。在此谢谢网管和CGP版主的排忧解难

现在回到你的问题，你说得是对的，所有SME唱头架都有这个橡胶圈，它的作用是防止唱头架和唱臂安装后会松动，而且很多唱机或者唱臂的厂家规定唱针尖到唱头架的安转面的距离， 比如50毫米， 这个距离是包括橡胶圈的厚度的。有时候， 没有橡胶圈也不会松动，但是上述举例的50毫米就变成49毫米了， 假如胶圈的厚度是1毫米的话。最后谢谢你的关注和参与

执迷尔悟

绍德Shing 发表于 2015-8-28 00:07
执米兄，你好！请问有没有SME A臂的数据？还有安装角度是多少？谢谢！

也请你原谅我这么晚才回复你。谢谢你的关注和参与
你能告诉我， SME A臂指的是那一个SME唱臂吗？因为我不熟悉A， B等等的分类方式。而且， SME唱臂本身就很少有厂家直接提供的准确数据， 比如有效长度，等效质量，偏角等。它的唱臂唱头安装调整大都依靠厂家提供的简单校规实现。

蓝色DIY

按照楼主的办法，自己画了一张图，用的是衬衣包装里面的纸衬板，调整唱头效果明显。谢谢楼主

lovenaim

大家好！我的多能士160MK2唱机换上了君子300唱臂，轴距安装有效长度为222mm,请问君子300唱臂的标准超距是多少？麻烦高手

执迷尔悟

lovenaim 发表于 2015-9-6 09:17
大家好！我的多能士160MK2唱机换上了君子300唱臂，轴距安装有效长度为222mm,请问君子300唱臂的标准超距是多 ...

Rega RB300 的唱臂有效长度是 237mm，超距是 15mm，根据这个数据，你所使用的轴距222mm是正确的 （237-15=222). 唱头架的偏角是21.63°。供参考。
