黑胶唱盘唱头的调节方法-原则与实践 - 执迷尔悟（新增三种校规可下载使用-在43#）

十个女仔

学习学习

执迷尔悟

交易区新帖推荐

十个女仔 发表于 2015-5-21 10:55
学习学习

谢谢你的关注和支持

执迷尔悟

telemann5000 发表于 2015-5-20 00:57
从前到此，走过了三年的技术贴，太难得了。

也多亏大家的兴趣， 否则走不到今天...
非常感谢你的支持

telemann5000

执迷尔悟 发表于 2015-5-22 02:54
也多亏大家的兴趣， 否则走不到今天...
非常感谢你的支持

我是七二年生人，儿时在邻居家见到过红卫兵时期抄家得来的手摇唱机，那东西唱起来后感觉太神奇了。老家曾经的老唱片那个时候都用来盖腌菜坛子了，有黑胶，也有红色黄色蓝色绿色的塑料唱片。有歌唱华国锋主席的。。。
慢慢的才知道黑胶有如此大的魅力，但论起现在手头的黑胶资源现在还是一穷二白，哈哈哈。鉴于此，目前还正处于学习阶段，等补足功课再淘一部自己喜欢的唱机和若干张好听唱机足矣

执迷尔悟老师你好，看了这个帖子，又有了把黑胶唱机重新搬出来玩的想法。以前一直调不好，唱机已经闲置多年了。有几个问题想请执迷尔悟老师。
1.调整时唱针必须分毫不差地落在A B 点上吗？就是A 和B 点所在的水平线和垂直线的交汇点上。我眼神不太好了，感觉唱针完全落在交汇点上很困难，有点误差影响调整的结果吗？
2。按您的方法调好a b点后，方位角／水平寻轨角／垂直循轨角还要调吗？以我比较差的眼神目测了下，感觉除了垂直循轨角有点差外，其余2个好像差不多了，不知我看到的是不是正确的，手头没其它趁手的工具来监测。
3.调整好a b点后，我遇到麻烦了，我发现我不知道我的唱头针压该设置多少，我随便调了个1.5g，然后开机听了。我的唱头是以前弄的2手，没资料，多年不玩，针压该是多少也忘记了。请教执迷尔悟老师能弄到它的针压数据吗？唱头是 nagaoka MP-11。 我想用它练练手后再换稍好点的唱头。

执迷尔悟

交易区新帖推荐

mshring 发表于 2015-5-22 23:04
执迷尔悟老师你好，看了这个帖子，又有了把黑胶唱机重新搬出来玩的想法。以前一直调不好，唱机已经闲置多年 ...

mshring 兄弟好， 谢谢你的兴趣和参与

关于你的问题3/针压，在网上查到这个唱头的数据如下，以此针压在1.8到2.3克之间。中间值在2.0克左右。1.5克小了些。
Specifications
Stylus: 0.3 x 0.7, 0.4 x 0.7mil (boron)
Replacement stylus: N-11MP or N-11MP Boron
Output: 5mV, 4mV (boron)
Channel balance: 1.5dB
Frequency response: 20-20,000Hz, 20-23,000Hz (boron)
Channel separation: 23dB, 25dB (boron)
Weight: 6.8g, 6.6g (boron)
Stylus pressure: 1.8 to 2.3g
Load resistance: 47k ohms

你的问题2/方位角／水平寻轨角／垂直循轨角
方位角需要注意，简单的方法是在唱头下方（转盘的上方）放置一面小镜子，然后你对者唱头看过去， 可以同时看到唱头和它在镜子里的像， 两者必须平行，不平行则说明方位角有问题。如果AB两点都调整好了，唱头的水平循轨角会自动符合最佳值的，无须事后再次调整水平循轨角。垂直循轨角主要通过唱头的上安装面平行于唱片来保证的，它受到唱头的设计影响，再有某些唱针杆的变形也会影响它的值，一般它对音质不太敏感。在搞不清楚的情况下，唱头前方略微向下倾斜比向上倾斜要好。

你的问题1/调整精度的问题，能够做到在AB点前后左右1毫米的误差就不错了，能达到更小的误差也好， 但不必要求过高。 HiFi这个玩意儿心理暗示作用很强，最终以自己满意为止。

以上匆匆回答几行字，仅供参考， 有问题再讨论。

执迷尔悟

telemann5000 发表于 2015-5-22 10:49
我是七二年生人，儿时在邻居家见到过红卫兵时期抄家得来的手摇唱机，那东西唱起来后感觉太神奇了。老家曾 ...

祝你能找到合意的唱机和胶片

多谢执迷尔悟老师解答。
我调整时尽量针尖落到AB点上调整，太考眼神了，估计有些误差，听了执迷尔悟老师解惑，放心了。另外，唱头针压和侧滑力也按您提供的数据重新设定了。
我得机器是老机器多能士的TD320，翻看了帖子前面的图片，知道了唱臂是TP16,唱臂管是TP63。这个唱臂管的唱头架有点讨厌，从下面固定螺丝。
另外，根据您的提示，我找了个薄的小镜子，厚度和180g唱片厚度差不多，放在唱盘上，将唱头放下观看，发现唱头和镜像不垂直。我围绕唱臂前后观察了半天都没找到调整方位角的装置或螺丝是哪个。现在将唱头和唱头架之间的一边用硬纸片垫上，再观察唱头和镜像基本垂直了。
重新调整后，声音饱满好多。
再次请教执迷尔悟老师，这个唱臂有能调整方位角吗?

十个女仔

执迷尔悟 发表于 2015-5-22 02:51
谢谢你的关注和支持

关注你的帖子学习不少!!

执迷尔悟

mshring 发表于 2015-5-24 12:01
多谢执迷尔悟老师解答。
我调整时尽量针尖落到AB点上调整，太考眼神了，估计有些误差，听了执迷尔悟老师解 ...

多能士的TP16唱臂有很多不同的变体，有的可以拆卸的唱臂管，安装时没有对得很准可能是原因。此外请你用小镜子看看唱头座和唱臂管的接头处下方是否有个螺丝，松开螺丝可以转动唱头座。有些是固定死的， 那只有采取你的方法， 垫纸片了。方位角对于一般的圆锥或者一般的椭圆针尖不那么苛刻，但是使用线形或者类似线形针尖（比如范登豪，鹰嘴等等）的唱头， 就必须十分认真对待了，因为线形针尖只有在方位角非常正确的情况下， 针尖的侧面与音槽是线接触，否则是不对称的点接触。购买新的带有线形针尖高级MC唱头的人要注意，从开始磨合起， 要很好调整方位角，磨合之后最好不要再改动方位角， 或者在改动后要严格检查。圆锥或者椭圆针尖则没有那么严格。

重要补充！！
刚才说到方位角调整时忘记提到，相当多的转盘本身不是平面， 而是略微的凹面，当你放置小镜子在转盘上时，小镜子并不水平， 所以会影响结果。解决办法是把小镜子放在唱片上而不是直接放在转盘上。

执迷尔悟 发表于 2015-5-24 16:39
多能士的TP16唱臂有很多不同的变体，有的可以拆卸的唱臂管，安装时没有对得很准可能是原因。此外请你用小 ...

呵呵，我的TP16正是可拆卸唱臂管的那种，在唱臂中间拆开，接上去时有一个套环旋转后锁紧。仔细看了唱头座和唱臂管的接头处一圈，包括下方，确实没有螺丝可松开唱头架调整。看来只有垫纸片了。另外，按照您的提醒，放上唱片后，再放置小镜子，通过垫纸片方式，现在基本把唱头和镜像调整垂直了。
再次感谢执迷尔悟老师。

jians_chen

执迷尔悟 发表于 2014-9-15 18:22
还有一个问题是，不同厂家的唱头架宽度厚度不一样，而且很多唱头架正中间没有长孔可以利用。

执迷兄，好久没上网了，最近遇到一个问题，新入了一台多能士TD520，在调教平衡时，发现唱臂总是往外飘，吊锤已经取下，也按照你的方法全部可调的都已经复位了，但播放正常，唱臂是SME的3012R，不了解这个唱臂的特性，今晚特来请教

执迷尔悟

jians_chen 发表于 2015-5-25 22:35
执迷兄，好久没上网了，最近遇到一个问题，新入了一台多能士TD520，在调教平衡时，发现唱臂总是往外飘， ...

jians_chen 兄弟好，好久没听到你的消息了， 你自己设计的唱头座怎么样了， 投入使用了吗？

你描述的SME3012R唱臂的现象我没怎么见到或者听说过， 但是我的第一想法就是，这个唱臂换过唱臂线吗？ 如果换了比较硬的唱臂线，线从唱臂管出来穿过唱臂座的垂直转轴孔最后到达唱臂座的最下方，所有环节唱臂线都应该是比较松动的而没有拉得过紧或者有不适当的扭转，否则会对唱臂有个旋转的应力。此外也请检查唱机和12吋臂座是否都水平，有无明显的倾斜？

jians_chen

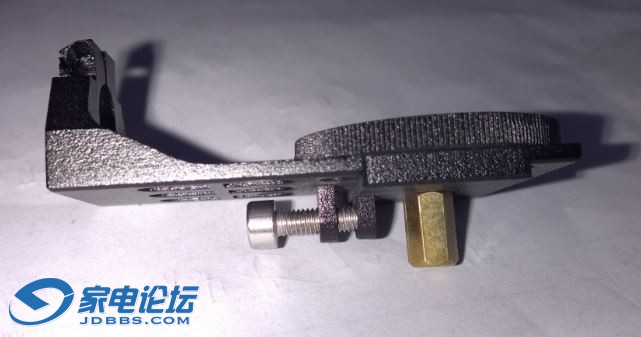

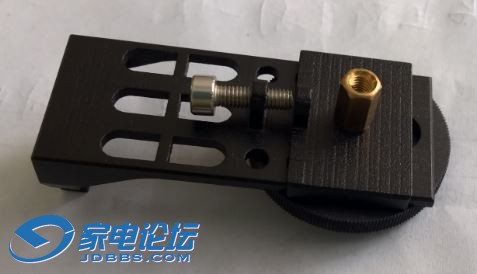

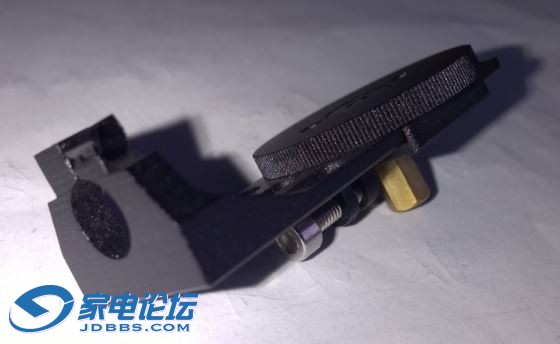

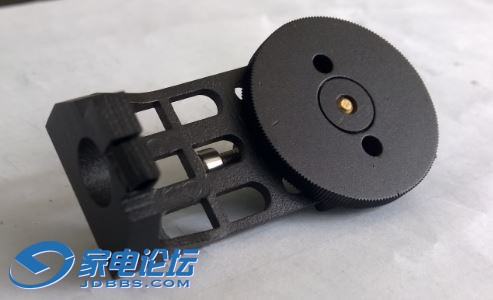

董兄，你好，谢谢你还惦记着我这个设计方案，唱头架已经做好了，但由于找不到合适的螺丝和配件，搁置着一直没使用，我这附近没有卖这些配件的地方，工作关系一直没时间到外地去找配件。如果董兄有兴趣我可以把唱头架寄给你，由你去完善并使用{:soso_e113:}

jians_chen

执迷尔悟 发表于 2015-5-26 02:37
jians_chen 兄弟好，好久没听到你的消息了， 你自己设计的唱头座怎么样了， 投入使用了吗？

你描述的S ...

董兄，唱臂线我不确定是否有更换过，这机器我是第一次接触，而且也是买二手的，我上图麻烦你看看
