約8年前做的單端211

  [复制链接]

26

主题

9818

帖子

51

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

积极参与奖

交易诚信度
0
注册时间
2009-12-22
发表于 2012-5-12 21:07 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x
近日,帖中有人問我單端845的問題,我認為845雖好但難做,我建議做單端211,依我經驗,211比845易做而且胆不貴(以NOS胆計),我在約8年前就和同學裝成了單端的211,電路用台灣張文俠的單級6c45推動,牛交連,單支單端211最大輸出約30w
211胆比我想像中耐用,我同學用此機推JBL L200,每天平均用2.5小時,周六,日玩的時間還長,機子一用8年以上,211及全機任何一隻胆也不用更換,也不用任何調節,一用多年,電路及外觀見圖{:soso_e113:}


评分

参与人数 1威望 +1 金钱 +25 收起 理由
中山麦哥 + 1 + 25 赞一个!

查看全部评分

回复

使用道具 举报

1

主题

17

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2011-12-15
发表于 2012-5-12 21:21 来自家电论坛网手机触屏版 | 显示全部楼层
学习,顶
回复 支持 反对

使用道具 举报

11

主题

144

帖子

21

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2012-4-19
发表于 2012-5-12 21:23 | 显示全部楼层
老兄好,看了这个图,声音一定不错。我也喜欢A2类放大器,有A类的细腻又有推挽的速度。喜欢看你的帖子!

点评

你講得無錯,這台機由於是單級放大,相移少,聲音速度極快,絕無傳統胆機的拖泥帶水  发表于 2012-5-12 23:55
回复 支持 反对

使用道具 举报

4

主题

273

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2011-3-19
发表于 2012-5-12 21:31 | 显示全部楼层
澳门客是老前辈吖.
但是有两个疑问: 1. 单支211在800V下输出30W, 这个恐怕很难, 10w还差不多.
2. 用了8年没换管子, 这个也很难吧, 除非放着不用,

点评

實際上機測時211電壓約920v,能否出30w你試試就知,GE的VT-4C的確非常耐操  发表于 2012-5-12 23:57
音联邦
回复 支持 反对

使用道具 举报

11

主题

144

帖子

21

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2012-4-19
发表于 2012-5-12 21:37 | 显示全部楼层
idsp2012 发表于 2012-5-12 21:31
澳门客是老前辈吖.
但是有两个疑问: 1. 单支211在800V下输出30W, 这个恐怕很难, 10w还差不多.
2. 用了8年 ...

这个机器不是A类放大,您看他的负压电路。这个211的工作点类似805. 211手册上数据我以前看过记得是可以做B类的。我做过805V A2类 1000V 输出48W 失真5% 所以211有可能出30W。只是分析,毕竟没做过211的A2类。还是请楼主讲讲吧!
香港弦声音响
回复 支持 反对

使用道具 举报

4

主题

273

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2011-3-19
发表于 2012-5-12 22:06 | 显示全部楼层
本帖最后由 idsp2012 于 2012-5-12 22:09 编辑

不管什么类,哪怕是正偏压, 211都是有屏耗限制的. 我觉得出30w很玄.
看过很多211的计算, 800v 10k负载基本是12w左右.

回复 支持 反对

使用道具 举报

117

主题

9106

帖子

9

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2009-7-30
发表于 2012-5-12 22:07 | 显示全部楼层
雅南 发表于 2012-5-12 21:37
这个机器不是A类放大,您看他的负压电路。这个211的工作点类似805. 211手册上数据我以前看过记得是可以做 ...

单端音频放大器除了A(A1、A2),还有哪一类呢?
回复 支持 反对

使用道具 举报

4

主题

431

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2009-11-14
发表于 2012-5-12 23:09 | 显示全部楼层
楼主的变压器真的和电路图上一样多抽头么?自己绕的还是买的,怎么有这么多抽头的:Q
回复 支持 反对

使用道具 举报

26

主题

9818

帖子

51

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

积极参与奖

交易诚信度
0
注册时间
2009-12-22
 楼主| 发表于 2012-5-12 23:52 | 显示全部楼层
先補充各點:
這機算是A2類放大,電路中電壓是台灣張文俠公佈的,實際上機測時211電壓約920v而非800v
211我用的是NOS全新的GE VT-4C,原先我也不信這胆這樣耐用,但事實上這VT-4C用了多年,聲音也如常,不見有高頻尾音衰落(胆衰老互導下降時的聲音)現象,不得令人佩服,國內曙光的211還差很遠,我當年已買備二套共四支NOS全新的GE VT-4C還未需用上
電路圖上整流胆我用的是RCA的5R4GY而非5U4GB
俄羅斯的6c45要小心選胆,這胆參差很大,要小心配對
所有牛都是台灣堅新出品,抽頭也如圖一樣,有多組,輸出牛是堅新TFT絕緣系列,交連牛是鎳鈇系列
回复 支持 反对

使用道具 举报

432

主题

5352

帖子

371

威望

版主

Rank: 10

积极参与奖

交易诚信度
8
注册时间
2007-12-31
QQ
发表于 2012-5-12 23:53 | 显示全部楼层
支持一下,做得很漂亮
闲鱼:   音声音世发烧音响

加微信拉无损音乐分享群:   17502199718

抖音号:68795092393

发烧音响CD群:40361905(不定期上传本人原版CD抓轨WAV)
回复 支持 反对

使用道具 举报

26

主题

9818

帖子

51

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

积极参与奖

交易诚信度
0
注册时间
2009-12-22
 楼主| 发表于 2012-5-13 00:16 | 显示全部楼层
再補充一些做機時的圖片
安裝好機壳零件,包括所有接插
未開銲時的機內,見獨立偏壓環牛,大得不成比例
外觀圖,這套機左右是相對排列
回复 支持 反对

使用道具 举报

26

主题

9818

帖子

51

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

积极参与奖

交易诚信度
0
注册时间
2009-12-22
 楼主| 发表于 2012-5-13 00:20 | 显示全部楼层
這是推動胆及推動牛,由於要左右配用同長度接線,所以當有線長時就要圈起
已銲得七七八八,所有機內線都是單支純銀線,用鈇弗龍套穿起
這是和上圖的對向拍攝

回复 支持 反对

使用道具 举报

26

主题

9818

帖子

51

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

积极参与奖

交易诚信度
0
注册时间
2009-12-22
 楼主| 发表于 2012-5-13 00:24 | 显示全部楼层

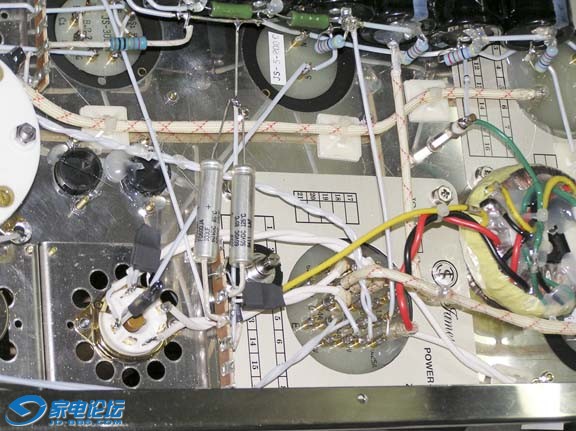

這是整流胆和整流子所組成的橋式整流
負壓部分
電源牛部份,這電源牛抽頭的確很多

回复 支持 反对

使用道具 举报

26

主题

9818

帖子

51

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

积极参与奖

交易诚信度
0
注册时间
2009-12-22
 楼主| 发表于 2012-5-13 00:31 | 显示全部楼层
後記,這已經是很多年前作品,好在當時我有拍照用做維修時的參考,否則現在也上不了圖,這機由於機內全部用單支純銀線銲接,由於純銀線很貴,所以用線以越短越好,還得左右配對長度,純銀線有1.5mm及1mm二種,銲接全機用了約三千元純銀線,全機成本所有零件連胆合計約二萬五[s:97][s:97]
回复 支持 反对

使用道具 举报

11

主题

144

帖子

21

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2012-4-19
发表于 2012-5-13 00:36 | 显示全部楼层
澳門客 发表于 2012-5-13 00:31
後記,這已經是很多年前作品,好在當時我有拍照用做維修時的參考,否則現在也上不了圖,這機由於機內全部用 ...

机器做的不错很漂亮,以前没用过坚心的变压器,有机会试听一下。我也存有一些6C45后来还是更喜欢用WE417。

点评

417屏耗不及6c45,6c45相當於437,只是品質很參差  发表于 2012-5-13 00:45
