谈谈电脑分频。。。（中）

fqj007

     在实例之前有必要对相关软件的设置及使用进行简单说明（注意，这里不是软件教程，如需要软件教程可自行到网上搜索）。
从上篇的流程图看到，实际使用时，参考信号在电脑内部返回给justMLS，而测量的信号是从麦克风采集所得的

但这里为了方便软件的演示，信号不经过外部的硬件，参考信号、测量信号都直接在电脑内部返回给justMLS进行分析，修改一下就得到本帖演示的流程图了

本演示所测得的频响曲线仅是EQ插件的均衡曲线，也就是分频时的电增益曲线了

本示例所用到的软件是：
Maize Studio玉米 （VST宿主软件）
FabFilter Pro-Q （参数EQ VST插件）
Sound Delay  （延时VST插件）
JustLMS
前面三个软件网上可以找到，这里就不上了，大家懂的

所用的声卡是EMU 0404 PCI，正如上篇所提到的，电脑分频对声卡是有要求的，虽然0404的输出接口数量不足够，但他的驱动对于电脑分频却是非常合适，用于软件上是示例刚好。实际分频时可选1820m、1616m这些。

1、首先要设置声卡驱动，以3分频的为例，根据流程图，需要4组信号，每组信号均为两声道，分别对应高、中、低频和参考信号，那么声卡至少需要4组（8声道）输出（实际使用时，其中6声道必须为物理输出，2声道可以为虚拟声道，用于参考信号内录的），对于EMU驱动的设置如下（图1），调出8个声道的ASIO OUT输出（1/2用于低频、3/4中频、5/6高频、7/8直通参考信号），2声道的ASIO IN，并将ASIO IN 1/2放置在WAVE 1/2下，即将其他软件（播放器、JustLMS）的播放信号路由给ASIO IN 1/2以便信号内录回输给VST宿主软件进行处理。

再将系统录音WAVE L/R-HOST的拾取点设置在输出总线上（图2），JustLMS便从此处录得信号进行分析

2、打开Maize Studio（VST宿主软件有很多，这里选用Maize Studio是因为他的界面非常直观，且对于电脑分频没有其他多余的功能，非常适用，但音质不一定是最好的，用习惯了其他混音软件的也行，能加载VST插件就行了）。在ASIO Audio Interface模块里选中E-MU ASIO并点亮开关，可以看到刚才设置的ASIO 2进8出就一一对应了（图3）这个ASIO Audio Interface是管信号的进和出的，最多支持16进16出

3、调用Audio Matrix 声矩阵，Audio Matrix的作用是将1组输入复制出4组输出上去（图4）

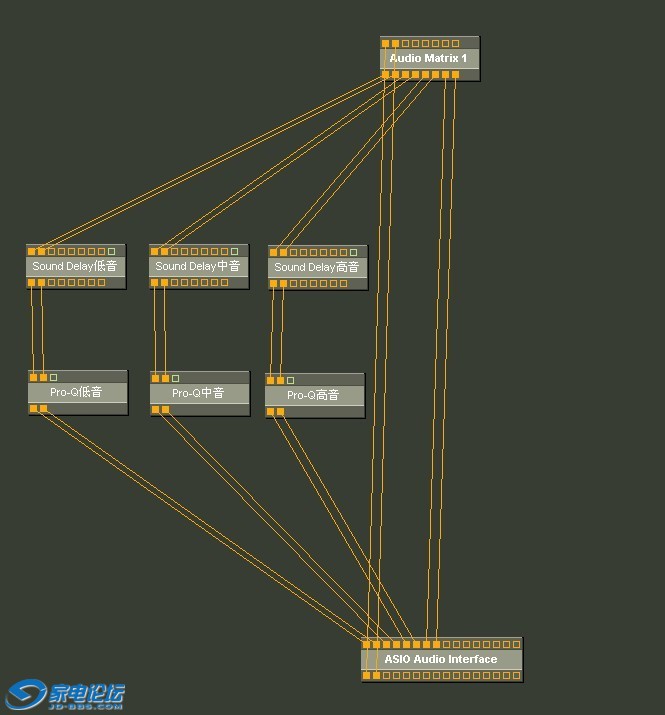

4、 三分频需要分别调用3个Sound Delay 和FabFilter Pro-Q（类似的这类插件有很多，大家可以根据个人喜好选用，不同的插件声音会有所不同），改好插件的名称，并按流程图连好信号连线（图5）

5、为了方便演示，随便设置了两个整数的分频点500hz（12db/oct）、2500hz（24db/oct），通常中、高音是需要衰减的，中音-3db，高音-6db。（图6）

6、JustLMS校正，注意下图（图7）黄色框的设置，静音高、中、低频的信号，可以看到内录的信号是无损的，频响、相位绝对是笔直的。

7、 频响测量，测量时参考信号在右声道，测量信号在左声道，Maize Studio里的音频连线相应断开参考信号的左声道，以及待测频段的右声道，先测高音（图8）。

从图可以看到，测得的曲线与EQ和电平的设置是一致的，非常精确，-6db、2500hz（24db/oct），同时也看到相位比较乱未对齐，经过VST插件处理是有一点延时的，调整距离4.68cm，这时基本对齐了，纯VST插件处理大概延时了0.1361ms（图9、图10），这里还未包括驱动、Maize Studio软件自身的延时


8、来看看延时插件的作用。延时插件的作用是调整相位，为了说明问题我将曲线的坐标放大一下，未作延时调整时，2000hz处的相位大概是-102°（图11），将延时增加2个采样时，2000hz处的相位变为-135°左右（图12），前后相位相差了约33°。


当前例子使用的采样率是44100hz，2个采样的延时=2/44100=0.00004535s，根据上篇 第2点 的公式，将延时转换为相位：0.00004535*2000*360=32.65°，与实测的吻合。换句话说，在44.1khz采样率下处理分频，分频点是2000hz时，调整最小的1个采样的延时调整到的相位是16.32°，上下两段频响结合调整，可令分频点2000hz处的相位差控制在正负8.16°内，如果信号SRC到176.4khz再处理（整倍数升频音质损失很小），2000hz处的相位差可控制在正负2°以内了，那已经是非常高的精度了！我这里用的Maize Studio最高只支持48khz采样率（新版本可以支持96k了），但并不是说44.1khz采样率下分频的精度就很低，实操时只要将分频稍微偏移一点点，就可以让相位对齐，频响可以合成得非常平滑了，这个以后实例时再演示。

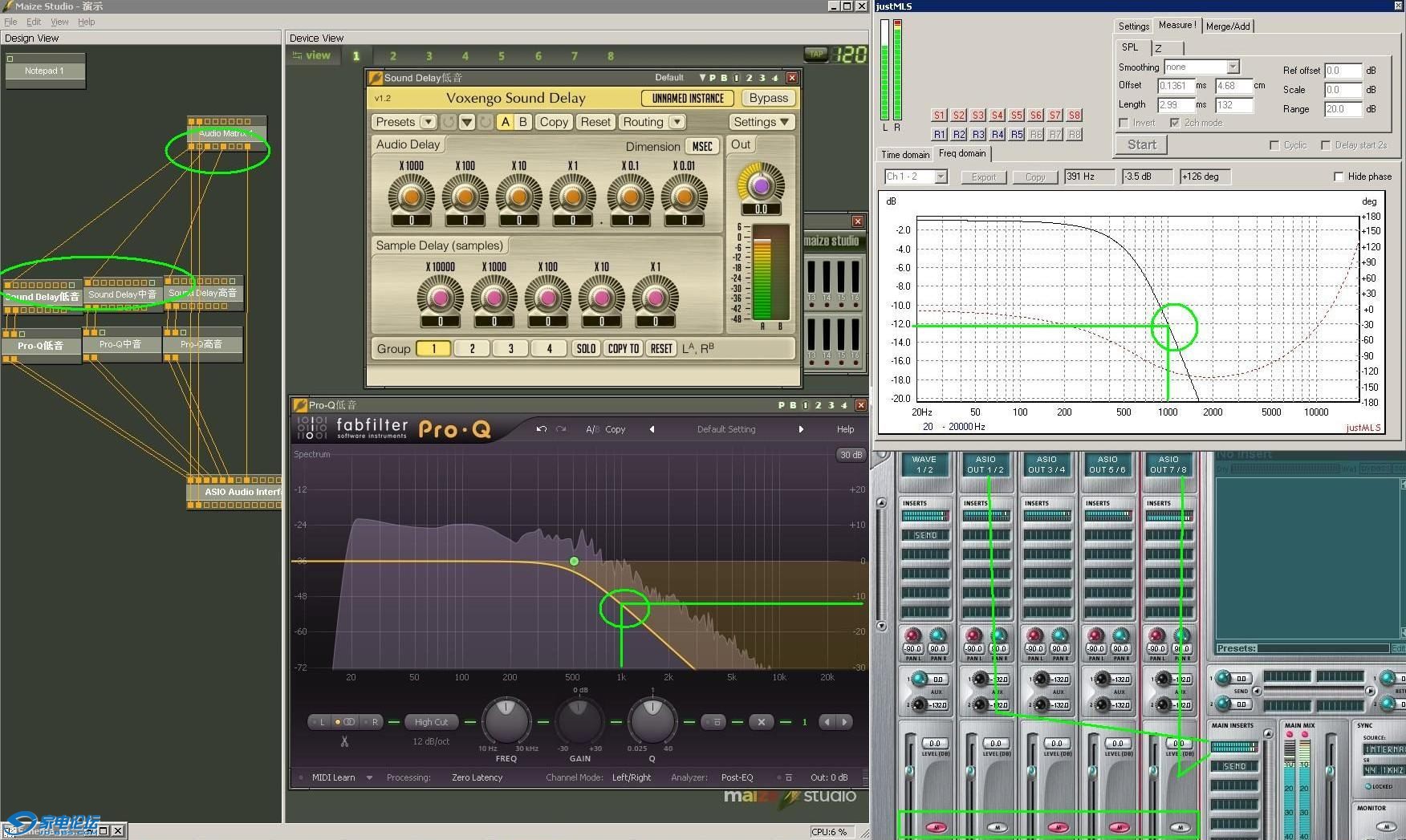

9、按照上述同样步骤，可测得低频、中频的频响（图13、14）

老浦东

交易区新帖推荐

顶一下！！！

这将是今后的又一大热。:victory::victory::victory:

fqj007

Maize Studio 内部本身有一个播放器Audio File Player，但只能播放wav文件，功能单一。由于Maize Studio 仅能运行在ASIO驱动下，播放器也是ASIO，调出播放器并连好线，这样Maize Studio一个软件内就完成播放、分频的全部功能了，保存设置方便以后随时调用

小楼一夜听春雨

学习一下

fqj007

发现这个Sonoris Mastering Equalizer线性相位滤波器真不错，可惜最高质量时很耗资源，延时很大，或许i7 CPU的用户可以试试

北方来的狼

交易区新帖推荐

很感兴趣的话题。等（下）

fqj007

北方来的狼 发表于 2013-1-1 15:59
很感兴趣的话题。等（下）

（下）已经有了，都是些软件应用的介绍，比较乏味
http://jd-bbs.com/viewthread.php?tid=712444
