“走进曙光”专题（一）--------曙光电子管厂生产线现场直击

杨维中 · 发表于 2012-4-11 20:55

！！！

杨维中 · 发表于 2012-4-11 20:57

交易区新帖推荐

用锥针校正管芯最外层的屏极机械中心点，纯手工，倚凭感觉。由于束射管中的第二栅极（帘栅极）介于第一栅极与屏极之间，可加速电子流的发射效率，因此这一道工序至关重要，图三为KT88灯丝。

杨维中 · 发表于 2012-4-11 20:57

！！！

杨维中 · 发表于 2012-4-11 20:58

！！！

换大米的 · 发表于 2012-4-11 21:01

杨老师好！很久不见，一向可好？[s:97]

杨维中 · 发表于 2012-4-11 21:03

交易区新帖推荐

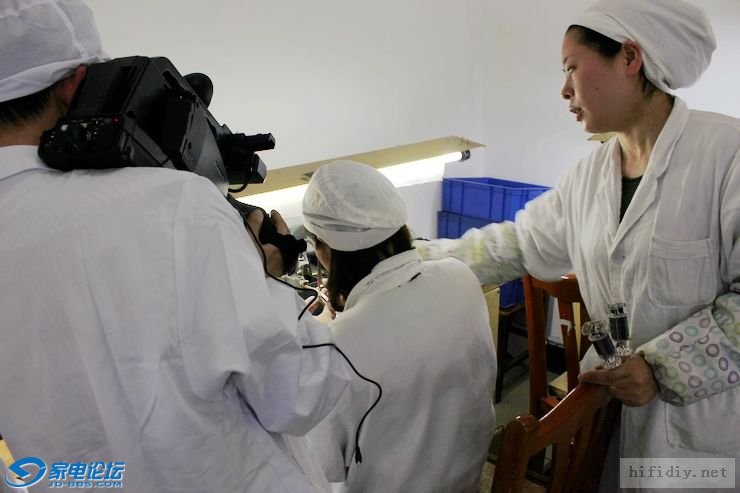

此次赴长沙曙光电子管厂采访报道，获得了厂方的热情支持与一线生产工人的积极协作，图为电子管芯装配生产线班组长配合采访作现场工艺流程讲解。

杨维中 · 发表于 2012-4-11 21:05

换大米的发表于 2012-4-11 21:01
杨老师好！很久不见，一向可好？

谢关心[s:21]，老伴病了，刚动完手术，所以很少上家电。

杨维中 · 发表于 2012-4-11 21:07

为了确保与现场拍摄画面同步的优质录音效果，特别请生产线班组长在厂长办公室补充讲解电子管管芯的装配工艺流程。

杨维中 · 发表于 2012-4-11 21:08

   “我们现在制作的这支电子管是KT88-98B，第一步工序是云母片套阴极，然后再套一栅（第一栅极）、二栅（第二栅极），需要注意的是阴极不要有划伤，栅极不要有缝隙。
   第二步是固定一栅和二栅，两个栅极不能出位，一定要对齐。第三步是焊散热片和连带，其中连带是起固定作用的。第四步是焊丝杆，第五步则是焊接头，也就是将芯柱接在这个管子上面。接下来的第六步是焊灯丝，第七步是拨栅，也就是将两个栅极的位置用锥针拨正。第八步是焊阳极，焊阳极的过程之中要操作细心以避免下丝杆损坏，接下来还要焊接上丝杆等。
   最后一个步骤是检验，检验的部位包括-----焊点牢不牢？管芯正不正？阳极牢不牢？以及接头部位和灯丝部位是否严谨，这些都是KT88管在装配中所必须完成的步骤。”

三皈依 · 发表于 2012-4-11 21:08

精彩的报道，感谢杨老师的分享！{:soso_e163:}辛苦了！

杨维中 · 发表于 2012-4-11 21:09

电子管老化是电子管制造中几乎最后一道工序（最后一道工序是参数测试与配对）。

杨维中 · 发表于 2012-4-11 21:10

三皈依发表于 2012-4-11 21:08
精彩的报道，感谢杨老师的分享！辛苦了！

[s:21]

向我开炮 · 发表于 2012-4-11 21:14

又见杨老师，问候下[s:97]

杨维中 · 发表于 2012-4-11 21:15

正在老化的拇指管12AX7。

杨维中 · 发表于 2012-4-11 21:15

向我开炮发表于 2012-4-11 21:14
又见杨老师，问候下

老弟这一向可好！[s:21]
