马兰士功放机维修时的照片

bjjdwx

一台马兰士PM-11S2合并功放机到我这里维修，该功放机是新买的刚刚一年，损坏原因是因为音箱线和音频输出线短路造成机内冒烟开机保护。
     打开功放机上盖板观察2个功率放大电路板发现有电阻被烧焦了，将2块功放板卸下从功放机的体内取出来，逐个检查功放电路的电阻电容和三极管，损坏配件如下：2SA1216 2SC2922一对击穿、100欧姆电阻烧毁6只，0.1欧姆5w电阻坏了一对。还好坏的东西并不是太多。
        接下来就是挑选配件了，先配对好2SA1216 2SC2922 涂上硅脂安装到散热器上，下面就是找电阻了，修这类功放机换电阻时一定要测量一遍，保证是高精密电阻防止功放修好后中点电压有偏差，安装之前严格挑选原件是很重要的环节。

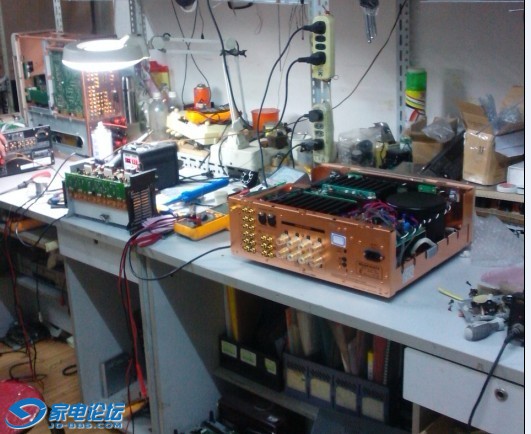

        所有元件安装焊接完毕后，接上我的维修电源测试功放板，测量中点电压在20mv以下，把示波器探头接到中点，接上音频信号示波器现在波形正常，到这里功放电路已经完全修好了。
        下面就是把功放板安装到功放机的肚子里面的事情了，固定好8颗螺丝钉插上所有插排线后，通电试机按下电源开关主继电器咔哒吸合，几秒钟后扬声器继电器咔哒吸合，到这里可以肯定该机已经90%修好了，接上音箱和音频信号调试模式，悦耳动听的音乐开始播放了.作者：马磊 电话：13167388185 转载请保留链接。http://bbs.bjjdwx.com/thread-144636-1-1.html

柳琴乐园

交易区新帖推荐

这个能说明什么,[s:97][s:97][s:14].

sunrong

说明做工不错[s:97]

chubin2009

做工真好 三肯的功放管

炮弟

啥都没有，骗我进来{:soso_e103:}

中大哥

交易区新帖推荐

不错的功放。

微风飘渺

说明公房能响了，不知声音还是不是原来的马机声

发烧盗版

chubin2009 发表于 2012-4-2 16:37
做工真好 三肯的功放管

[s:97][s:97]

德国党卫军

柳琴乐园 发表于 2012-4-2 16:03
这个能说明什么,.

说明楼主会修功放额一刚

chubin2009

发烧盗版 发表于 2012-4-2 17:11

我用的是 马兰士88SE 我是搞维修的 以我的眼光看 这东西质量还是 很过关的 不应该这么容易就坏了 是什么原因要修[s:21]

bjjdwx

chubin2009 发表于 2012-4-2 17:21
我用的是 马兰士88SE 我是搞维修的 以我的眼光看 这东西质量还是 很过关的 不应该这么容易就坏了 是什么原 ...

音箱线和输入线短路烧毁

chubin2009

bjjdwx 发表于 2012-4-2 17:30
音箱线和输入线短路烧毁

哦 好可惜 不注意造成的[s:63]:Q
