求助:自装的2A3有过两次完美表现

PARKER1688

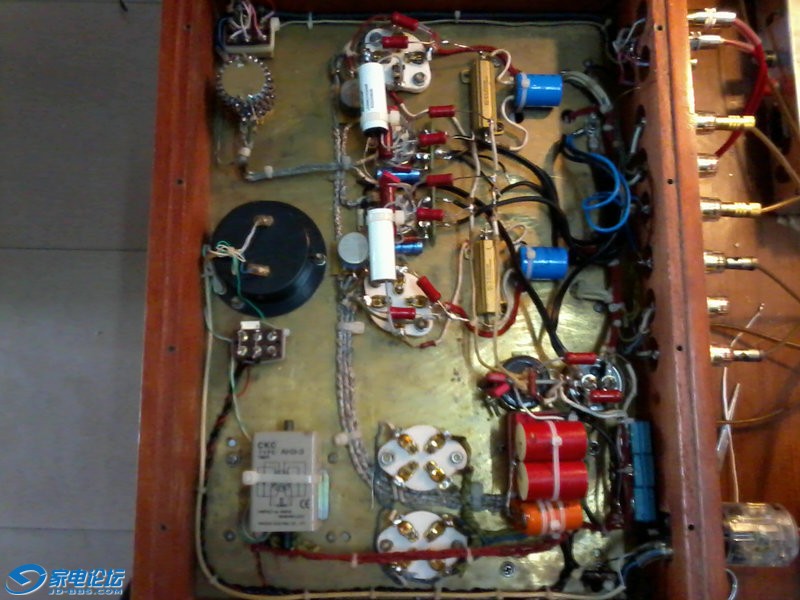

内部图1

正面布局

电路图和实测电压

我于10年10月份跟左氏订了一套2A3单端变压器和电子管,最先按SV-2A3电路安装,声音不是很理想,后改用牛师傅论坛早年的套件图纸(见附件),声音有所改善,但总觉得高低两端不很理想,一直认为是焊接问题(因为在拆装补焊过程中有2次很理想的,但想把线路整理好就又重新拆了再按整理好的线路焊回去,声音又不理想了),就这样反复拆了又焊不下10次了,弄得焦头烂额的.实因无奈,本人不会分析电路,电路各电压已用红了标于原线路图上,请各高手指教!所用元件清单如下:

1.电子管 南京80*2,SUNG-SOL6SN7GTB*2,SOVTEK2A3*2

2.变压器 ZS-180WB,ZS-10H20,ZS-15A25

3.第一级屏极电阻2W大红袍43K,阴极电阻1/2WAB碳芯1K,栅极电阻1/2W大红袍510K,耦合电容红美人0.22U,第一级分压电阻2W大红袍24K, 级间去耦电容为天和47U500V(并RIFA 1U400V MKP电容)

4.第二级屏极电阻2W大红袍30K,阴极电阻1W大红袍2.2K,栅极电阻1/2W大红袍330K,阴极对地电容菲利浦轴向47U100V,耦合电容 MULITCAP RTX0.22U, 第二级分压电阻2W大红袍12K, 级间去耦电容为天和47U500V(并RIFA 1U400V MKP电容)

5.功率级阴极电阻50WDALE铝壳750欧,电位器3W线绕100欧,2W大红袍36欧*2,阴极对地电容菲利浦150U250V

6.滤波电容 第一级WIMA1U450V*3+宏明MKP4.7U500V*2+松下0.068U600V*2,第二级天和150U500V(并RIFA 1U400V MKP电容)

yeihui

交易区新帖推荐

你可以看看材料网牛魔王有一篇关于如何接地的帖子。
我估计是你调试时接地线长度差不多，而你整理机器时把地线按实际剪短了，造成接地线长短不一，按牛魔王的说法，接地线要等长音质最好。
