关于音箱设计与制造及声音调教的讨论

ex1890

Joamonte 发表于 2013-2-8 17:27

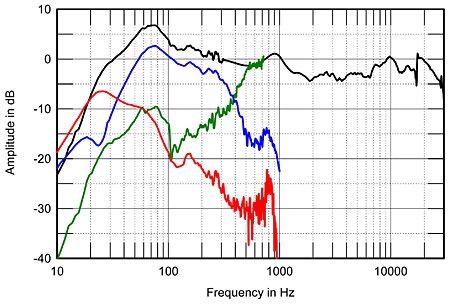

麦哥，这是一对音箱的无残响侧试结果，红线是低音反射，蓝线是低音单元，黑线是综合结果。

想请教 ...

请Joamonte 兄讲解一下，最好还上一个阻抗曲线图[s:20]

Joamonte

交易区新帖推荐

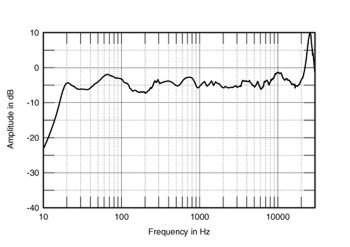

对了，也请麦哥分析一下这对。

中山麦哥

Joamonte 发表于 2013-2-8 18:46
对了，也请麦哥分析一下这对。

这对箱的曲线是很平直,低音去到20周还突到90分贝,中低及中高也足够能量,超高音高到入云,整体很好.

中山麦哥

Joamonte 发表于 2013-2-8 18:46
对了，也请麦哥分析一下这对。

这张曲线图有点像BMW801N的曲线.

中山麦哥

BMW801N的曲线比这张曲线平直小小.

za123

交易区新帖推荐

Joamonte 发表于 2013-2-8 18:46
对了，也请麦哥分析一下这对。

这条曲线很平直,上边这条好一般.

中山麦哥

za123 发表于 2013-2-12 12:13
这条曲线很平直,上边这条好一般.

按我的经验讲,一对世界公认为靓声的音箱,它的曲线一定平直,唔靓声的音箱它的曲线一定不会平直,但有些音箱曲线平直但声音只一般...

za123

中山麦哥 发表于 2013-2-8 16:51
是的,这个是笫三代改良版,转盘8公斤.

转盘有8公斤重,我台乐声唱机转盘只有1.3公斤.

Joamonte

中山麦哥 发表于 2013-2-11 11:40
这张曲线图有点像BMW801N的曲线.

的确是Nautilis 801的曲线。

http://www.stereophile.com/content/bw-nautilus-801-loudspeaker-measurements

Joamonte

中山麦哥 发表于 2013-2-11 14:42
BMW801N的曲线比这张曲线平直小小.

其“高到入云的超高音”其实是其铝质高音在25Khz有一个共振，也就是说，如果您MC唱头共振点恰好也在25Khz附近的话，会有一些互调失真（inter-modulation distortion）出现。。。。新的钻石高音N801D共振点就在50Khz左右，频率高很多，所以失真也低了很多。

Joamonte

严格来讲，N801的曲线并不平直，200Hz 与 40Hz 分频点都接的不太好，有下陷的情况出现。

Joamonte

其实观察音箱的无残响侧试频率曲线，不能只看正轴向，其侧向频率曲线（polar pattern）才是关键所在。。。

原因是在日常使用时，偏轴直接音 （toe in angle），侧墙反射与房间残响左右声音平衡度（*注意小弟不是指曲线是否平直，而是指高，中，低三部分的整体“量感”是否平衡）的程度,影响不下于正轴向声音。



*其实对人耳而言，“正确的声音平衡度”并非高，中，低三部分的量感一样多的，“正确的声音平衡度”应该是频率越低，量应该越多。。。。简单的解释是因为频率越高，其覆盖范围越广，比如：低音20Hz到300Hz 才280个频率，高音3000Hz到20Khz是17000个频率！如果一对音箱高音的量感与低音部分的量感一样多， 那就头重脚轻了。

Joamonte

中山麦哥 发表于 2013-2-8 18:36
我讲这对音箱不会有怪声,但平衡度亦只是好一般.

这对麦哥认为平衡度好一般的是Harbeth （雨后初晴）监听音箱M 40.1.



ex1890兄这是其阻抗曲线（实线）与相位曲线（虚线）图。

Joamonte

雨后初晴M 40.1侧试报告。

http://www.stereophile.com/standloudspeakers/1008har/index.html

打中文字好累，休息一下再post。{:soso_e100:}

中山麦哥

Joamonte 发表于 2013-2-13 12:16
雨后初晴M 40.1侧试报告。

http://www.stereophile.com/standloudspeakers/1008har/index.html

昨天我去了贵州省，我回来再同您交流。
