美国优雅(AURA)全频喇叭1寸2寸3寸4寸磁体结构特点

huangweicai

     美国优雅(AURA)公司是非常著名的小口径全频和大口径低音单元生产厂家，它的喇叭最核心的和与众不同的技术就是专利的径向钕磁磁场技术（NRT），也就是优雅喇叭好声的关键，其磁体特点是由八块（或六块）长弧形的钕磁体组成的环形磁体场，明显区别于一般由整块环形磁铁的结构特点，具有磁隙深度大（长冲程）、磁场更加均匀等很多优点。下面简单的介绍一下优雅喇叭的磁体结构（验证优雅真假的关键）

一    常见优雅2寸-4寸纸盆全频单元介绍：
下图中优雅单元依次为：NS2-143-16B，ns2x3-184-4A，ns3-194-8A，AS3-75-4WB，AS4-75-8FR，并对映各自拆开的磁体，其中，AS3-75-4WB和AS4-75-8FR的磁体完全一样。



1，优雅2寸全频单元NS2-143-16B 和其磁体图（6块长弧形磁铁的NRT磁体）：


2，优雅2X3寸全频单元NS2x3-184-4A和其磁体图（8块长弧形磁铁的NRT磁体）：


3，优雅3寸全频单元NS3-194-8A和其磁体图（6块长弧形磁铁的NRT磁体）：


4，优雅3寸/4寸全频单元AS3-75-4WB/AS4-75-8FR和其磁体图（6块长弧形磁铁的NRT磁体）：


二    优雅喇叭NRT（径向钕磁系统）磁体和普通钕磁喇叭磁体对比
     下图中为优雅2寸NS2-143-16B全频喇叭和普通2寸钕磁全频喇叭的内部结构对比，可以发现正品优雅NRT磁体结构明显不同：优雅NRT磁体为几块弧形的小磁片组成的圆环形磁体，磁铁相对很小，却有着非常厚大的纯铁壳和粗大的中心T铁，并且T铁中心有散热孔（散热性能优异），磁隙深度较大，铁壳外无任何漏磁；而普通钕磁喇叭铁壳较薄，中心为一块整体环形磁铁，无散热孔（散热较差），磁隙深度较小，铁壳外有较大的漏磁。

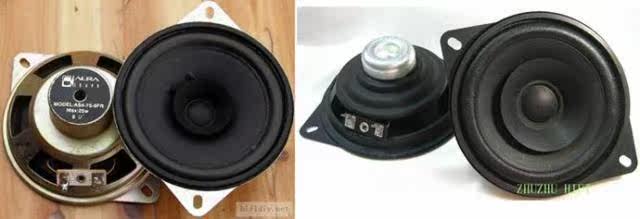

优雅4寸和仿优雅4寸外观对比：


优雅4寸和仿优雅4寸磁体对比（左边优雅：8块长弧形钕磁铁（磁隙深度深，长冲程），超厚铁壳和超大带散热孔中心T铁（散热好）；右边普通矮环形钕磁铁（磁隙深度浅，短冲程），较薄的铁壳和薄T铁（散热差））：

三   优雅1寸/2寸/3寸金属盆全频单元，高级全频单元介绍：
1，优雅1寸2寸钛盆全频单元NSW1-205-8A和NS2-326-8A






3，优雅三寸铝盆单元：NS3-193-8A/NS3-193-8A1

jianyuan322

交易区新帖推荐

学习了。。还有解剖图，，不错

乐土

是啊，优雅喇叭的声音就同它的中文名字一样，使其在全频喇叭种类中独步天下！

huangweicai

优雅NRT径向磁场技术，优雅喇叭好声的关键：
   传统意义上喇叭单元中的磁铁都是轴向极化（轴向磁场），也就是磁铁的两极方向和音圈的中心轴方向平行,然后再使用导磁材料做成的磁极（中心T铁）将磁力线引导至磁隙中，构成回路，而磁隙间形成磁场就是的径向磁场（也就是磁隙间磁场方向平行于音圈半径方向，垂直于磁体的轴向磁场，呈向心收敛或离心放射）；而音圈动作所需要的磁场就是磁隙中的径向磁场。所以没有中心T铁传统喇叭是无法发声的，而传统喇叭驱动音圈的径向磁场是来自中心T铁的转向，这个程会使磁隙中的径向磁场的变小和中间到两端磁通密度更不均匀，因些传统结构的喇叭需要更大更厚的磁铁来保持音圈中间较大的径向磁场，并且必须舍弃一部分磁隙两端过小和不均匀的磁场，这也是传统喇叭XMAX不大或者说离轴响应差的主要原因。而优雅公司的喇叭使用了钕磁径向磁场（NRT）技术，磁体直接驱动音圈，而无需中心T铁，下图是一只打开的优雅喇叭结构图，可以清晰的看到NRT径向磁场的结构。

n3210

多年来喇叭的技术都没多少进步
总算是看到些新东西了

20101

交易区新帖推荐

黄先生确实有才，对美国优雅(AURA)喇叭很了解，很值得我学习。

huangweicai

     传统喇叭为了保持磁隙间较大的径向磁场和较长的线性磁场，必须使用较大较厚的磁铁，如下图中FR89EX使用了磁力超强的60毫米直径巨大的钕磁体，线性位移（XMAX）达到了5毫米，在传统结构的喇叭中，这是一个比较好的数值。



       而用优雅的径向钕磁磁体相对则细小很多，六块或者八块（或者更多）弧形钕磁块组成了的环形径向磁场，可以轻易的形成磁通密度更大和线性位移更长的磁场及磁隙，由于使用了磁力最强的钕磁磁体，这种磁场磁通密度非常大而且非常均匀，磁体也可以做到很小巧，磁隙深度也很大;优雅3寸4寸纸盆磁隙深度为8.4mm，优雅3寸铝盆为12.7mm 线性位移XMAX达到了9.5MM;而常见的全频带扬声器磁隙深度一般只有3mm,很多优秀的全频单元XMAX只不过是3MM。

高磁通密度和大线性位移的径向磁场，为优雅喇叭带了优秀的声音密度感、长冲程和较低的失真等特点，这也是优雅喇叭声音好的主要原因。


爱音响

好东西 ！

huangweicai

优雅喇叭铝短路环位置,在磁缸底部，在磁体下面：

wrb5

不错的玩意

6833558

摩雷的是什么技术啊

zwd1959

国产纷泰刻3寸全频线性位移10MM，也是不错的小喇叭。

angel5631

没发现优雅有多好听

我又来也

径磁不错，但也不是神话{:soso_e182:}

wdy369

确实不错啊 刚搞了一对4吋的听 随便找了对以前轻骑兵的电脑音箱上上喇叭 竟然还不错 要好好玩一下了 本来打算上到汽车上呢
