镀金、镀银的线路板，超强的被动散热前后级

node · 发表于 2011-11-29 11:38

您需要登录才可以下载或查看，没有账号？注册

x

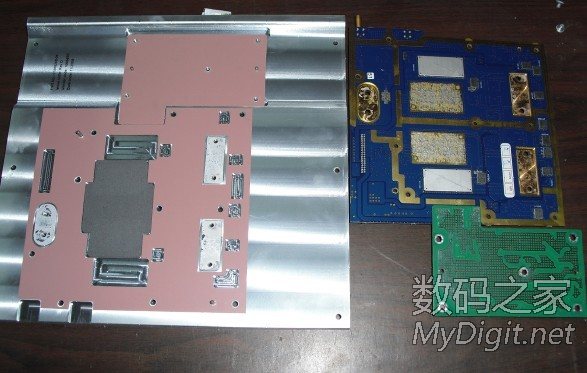

前级散热片上是导热垫传递主处理芯片部分的热量

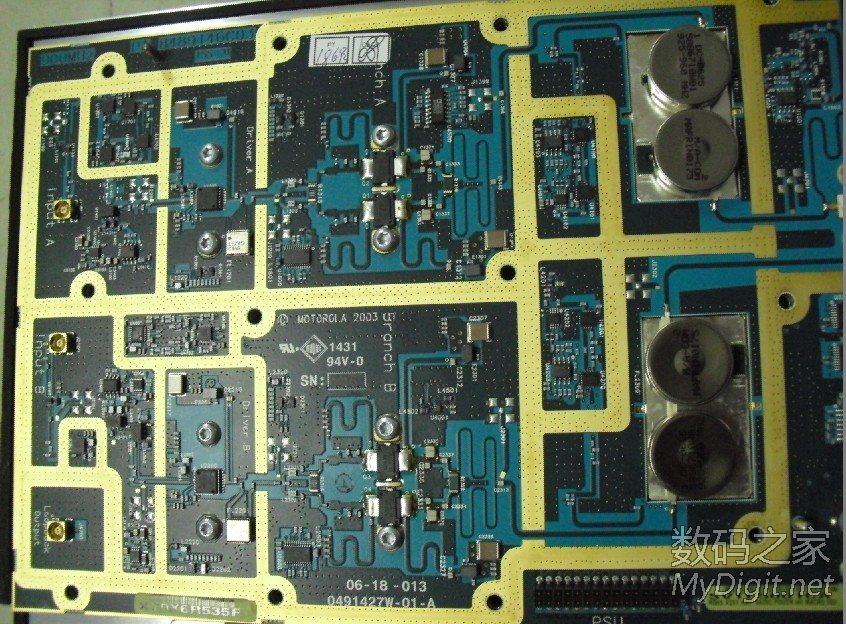

后级金灿灿的镀金线路板啊！

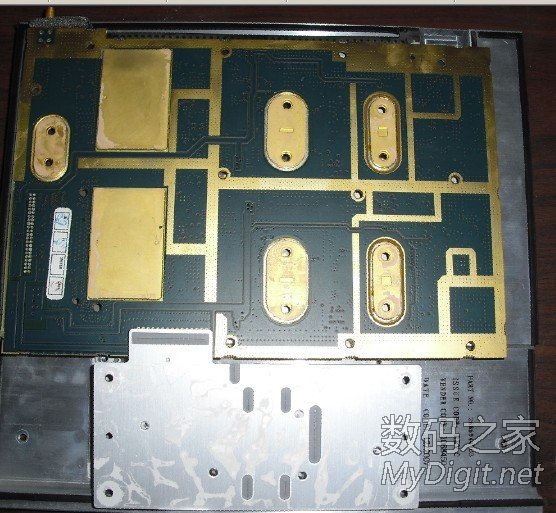

后级背面大面积镀金层

散热部分

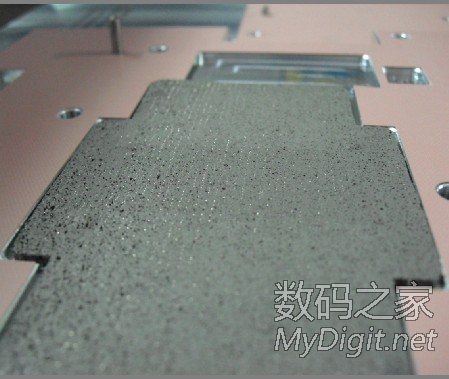

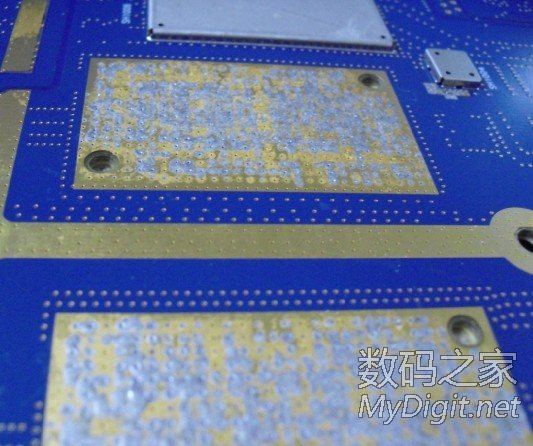

以下特写可以看见粉色的散热垫中间那块毛糙的散热垫上的金属点手摸上去扎扎滴像摸胡茬一样右面的镀金层上有白色的金属似乎是一种液态金属散热

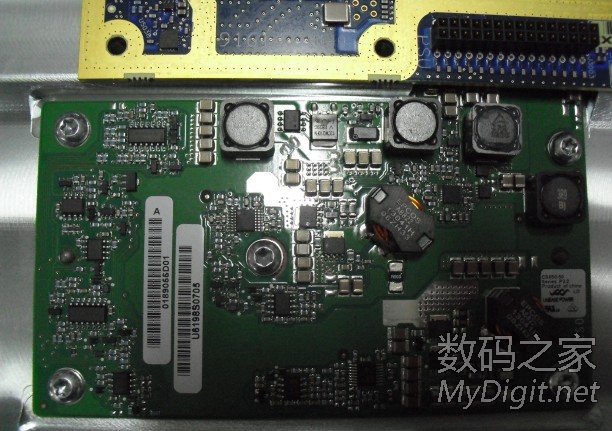

电源部分因为27V进这个是给处理芯片供电的DC-DC模块所以不大

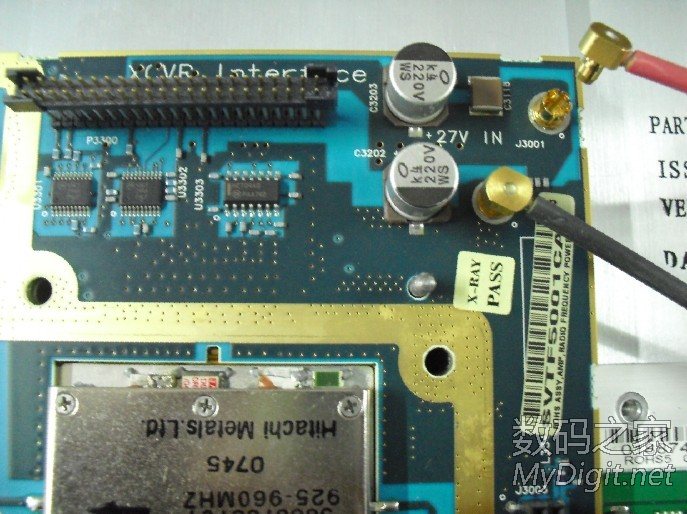

电源接口部分

功率输出部分
