《碧维视高清·家电论坛13周年晒器材活动---入门次世代客厅影院搭建调试完毕》

xyxzy

俗话说无炮不欢，没有炮，影院就没有了灵魂。低音炮的选择也让我头疼，稍微好一点的12寸炮至少5K以上，高档炮动辄上万。低档炮虽然价格便宜，但效果差强人意。

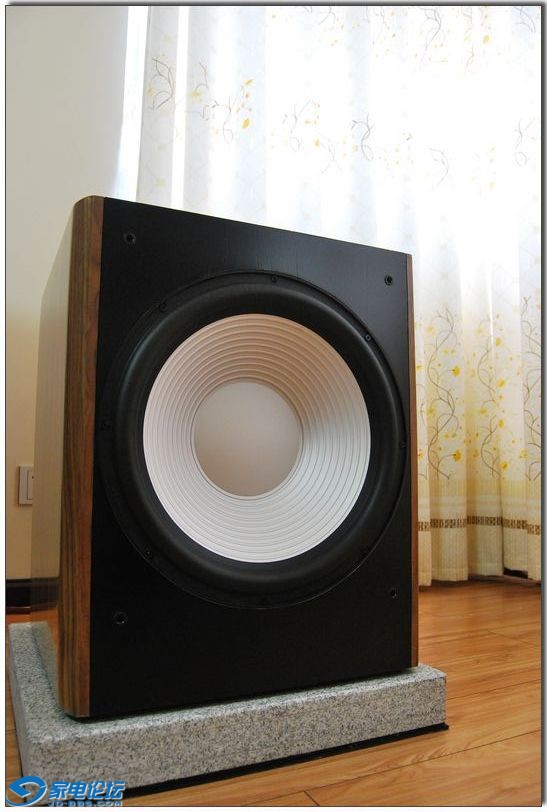

寻寻觅觅，终于，我找到了让我心动，价格又能接受的终极大炮--BQ3115。此炮是国内著名DIY高手老 秦潜心自行研发制作的15寸密闭炮。箱体为55L，下潜达34.5HZ，箱体有加强筋加固和灌沙室。灌沙后声音变得很稳，也更加干净。



[ 本帖最后由 xyxzy 于 2011-8-31 16:39 编辑 ]

xyxzy

交易区新帖推荐

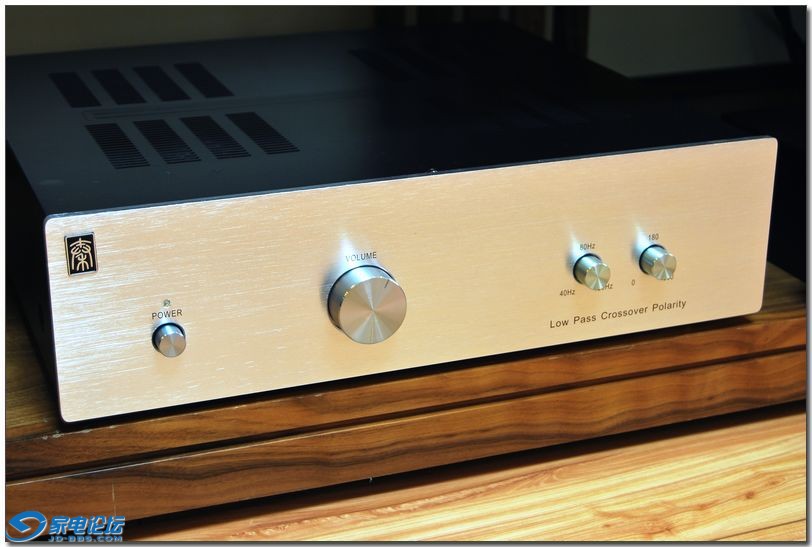

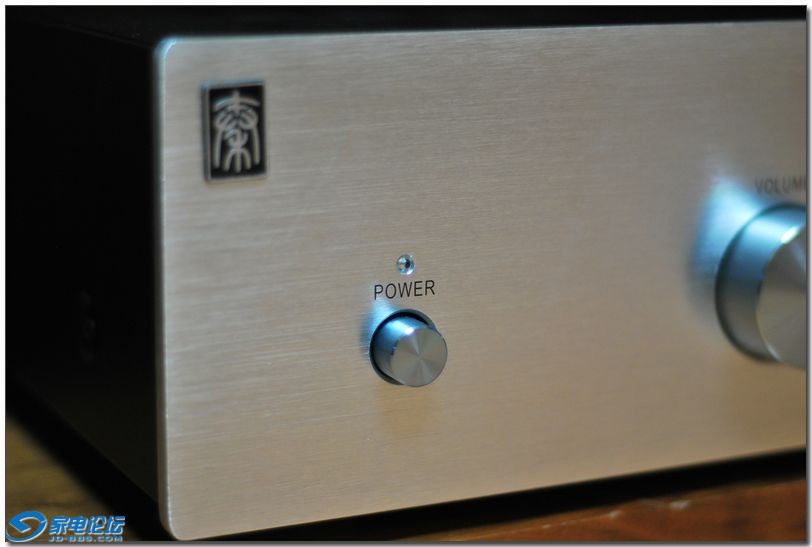

非常强悍的炮放，为3115提供充足的动力。

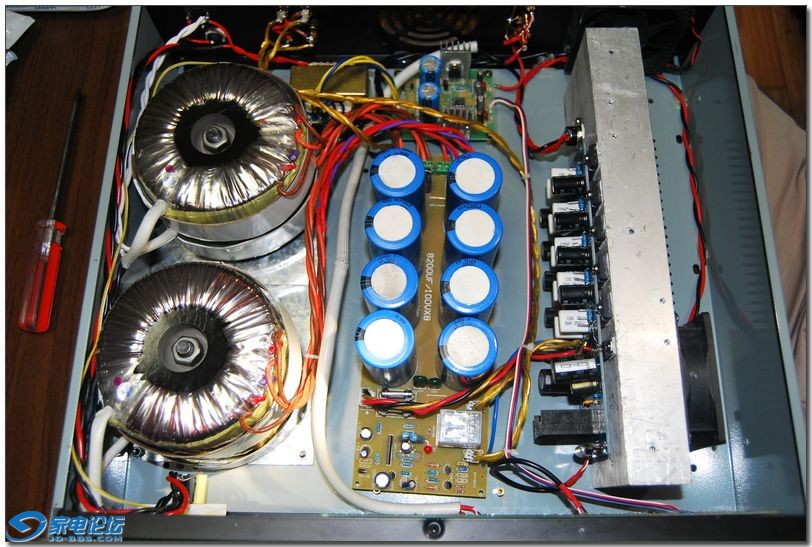

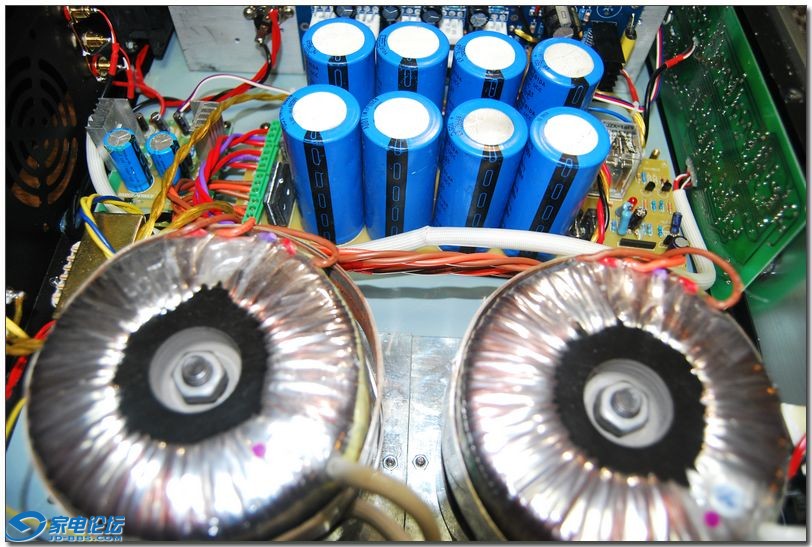

老 秦炮放电源部分采用4只300W进口环牛，+-85V直流供电，4只20A的整流桥，8只8200UF/100V的美国化工主滤波电容。。。。非常强悍的电源！！！
功率放大部分采用LME49810推5对摩托罗拉的MJ21193/21194，功率强劲，控制力一流。OCL放大，输出阻抗小。

xyxzy

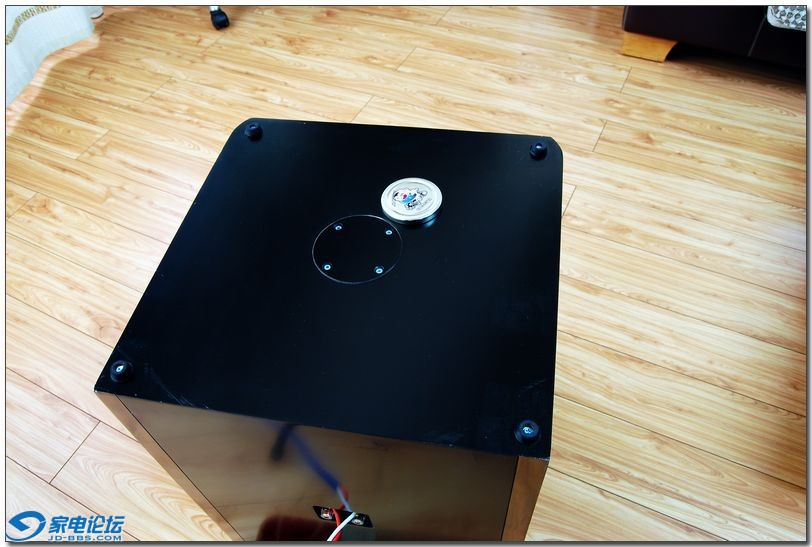

3115特有的灌沙室

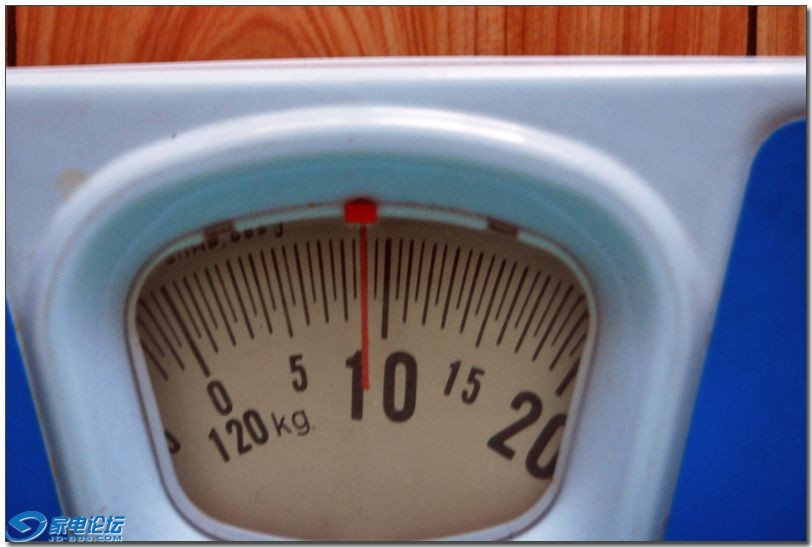

考虑到对箱体的保护，我用的是水厂过滤水的那种小石头，灌了12斤进去后，要想把箱子抱起来，没有吃奶的力气那是绝对不行的。

清洗掉杂质




晾晒

xyxzy

上了低音炮之后，影院效果出来了，3115量感十足，冲击力强劲。但未作调校，房间产生了大量的驻波，嗡嗡声着实让人好生厌烦。要想充分发挥炮的作用，必须耐心调校。具有自带话筒和EQ均衡功能的一般都是高端炮，比如威力登的DD系列等。

炮的EQ就是校正房间的频响曲线。低频频响曲线的校正，比调中高频效果更明显，因为低频受环境的影响比中高频要大很多。家庭中炮的摆位，一般来说，就算摆到了最佳摆位，也很难做到低频响应完全平直。因为低频受周围环境的影响是非常大的。况且由于家庭条件所限，炮的摆位往往还很难摆在最佳位置上，多数情况下会与环境妥协。

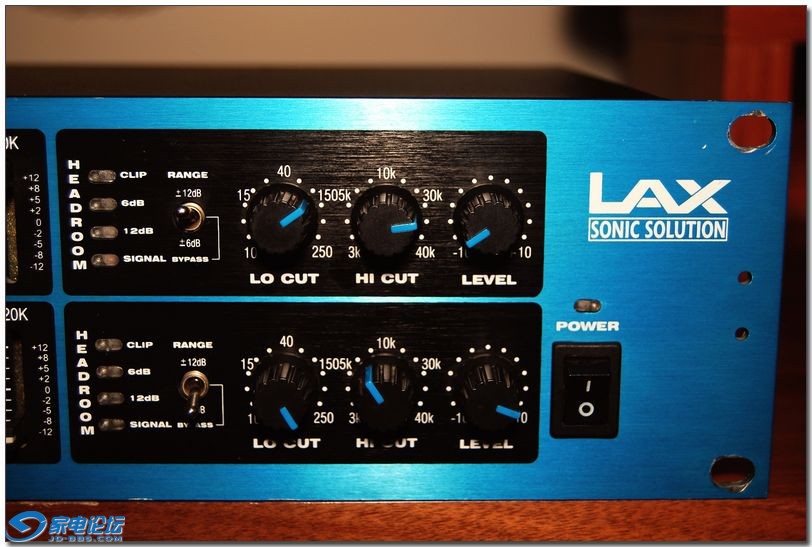

一般的中低价位的炮，把摆位确定后，就只能调试分频点和音量了。我参照网上烧友的办法，在功放和炮之间加个均衡器。我在网上收了个2手的LAX231均衡器，300块钱。

LAX双31段双通道图示均衡器最大的特点就是具有RCA 输入 / 输出，这个RCA接口在均衡器中是很少见的。

xyxzy

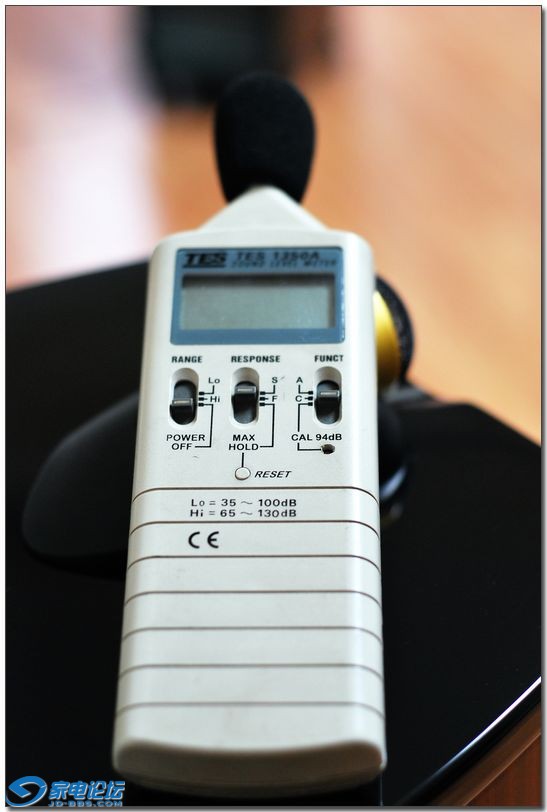

我用TES1350型号的数字声压计来对各声道的电平进行校准，数字声压计的精度能达到0.1 db。

xyxzy

交易区新帖推荐

Audyssey自动调整后，各个声道的电平未必非常准确，我按照网上的教程进行微调：
1、把声压表选在C计权，慢档， 然后将其放在皇帝位，mic朝向天花
2、激活功放内部的声道粉红测试噪声，依次测量各声道的声压
3、微调各个声道的电平，直到声压计显示为75dB。低音炮网上有2种意见，一个是75dB，另一个是85db，我采用的是75db。

调试完毕后，播放比较熟悉的低频较多的音乐或者电影片段，然后再次微调低音炮的电平，直至效果满意。

xyxzy

马兰士的自动测试太不靠谱，误差很大，自动测试后自己手动调节了一下。

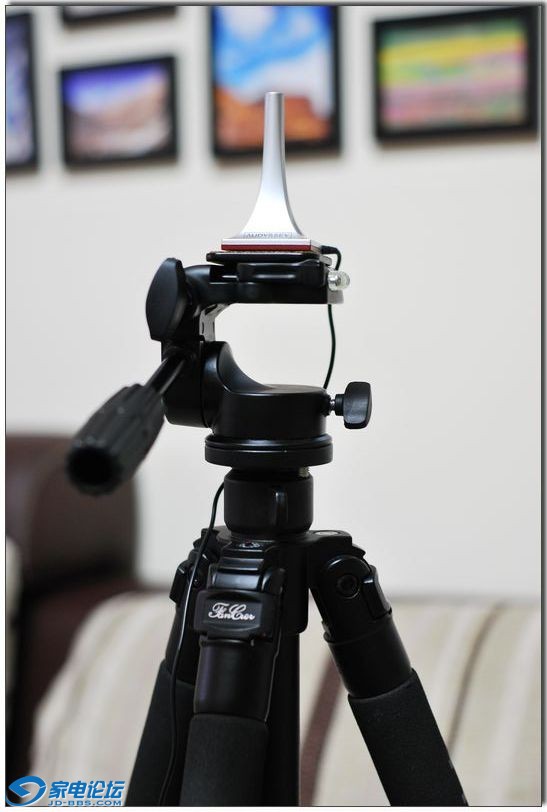

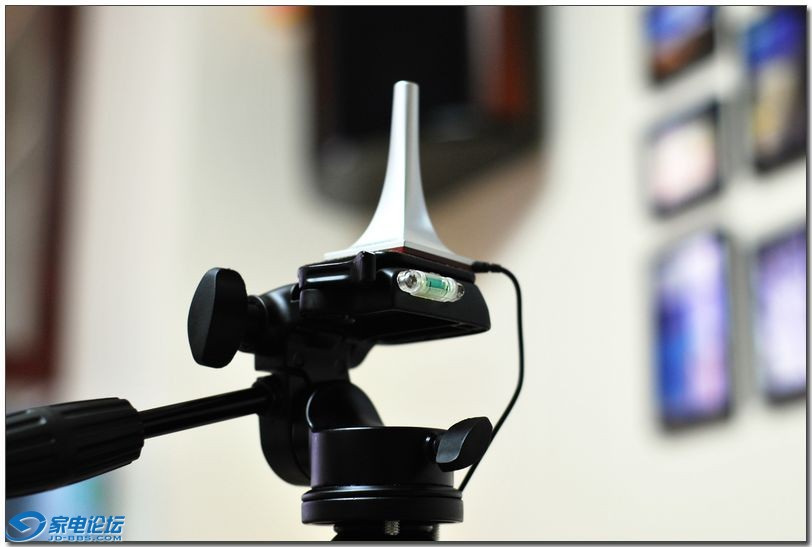

测试中除了要在夜深人静时测试外，还有两点是值得注意的，一是测试用麦克风是全指向的，安装位置务必垂直，最好放到聆听点的人耳高度上；二是避免与地板硬性接触，用三脚架放到沙发上。

xyxzy

马兰士5004自动测试的数据，非常不靠谱。





手动微调

xyxzy

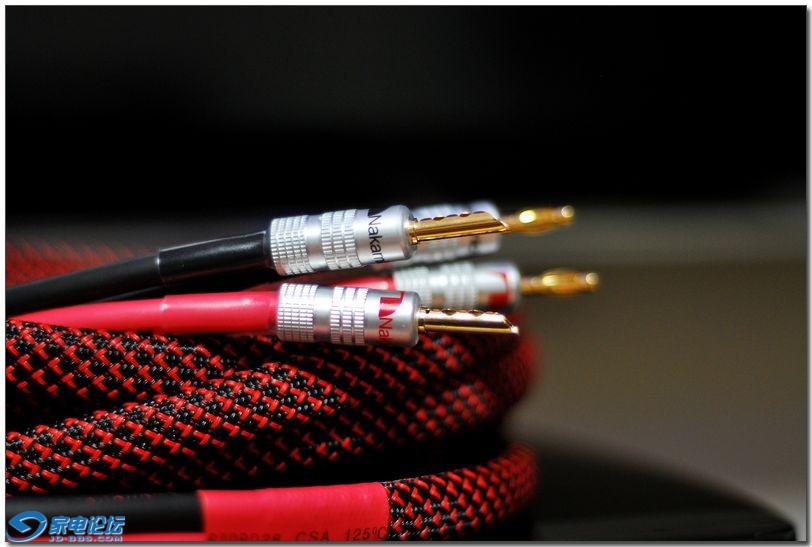

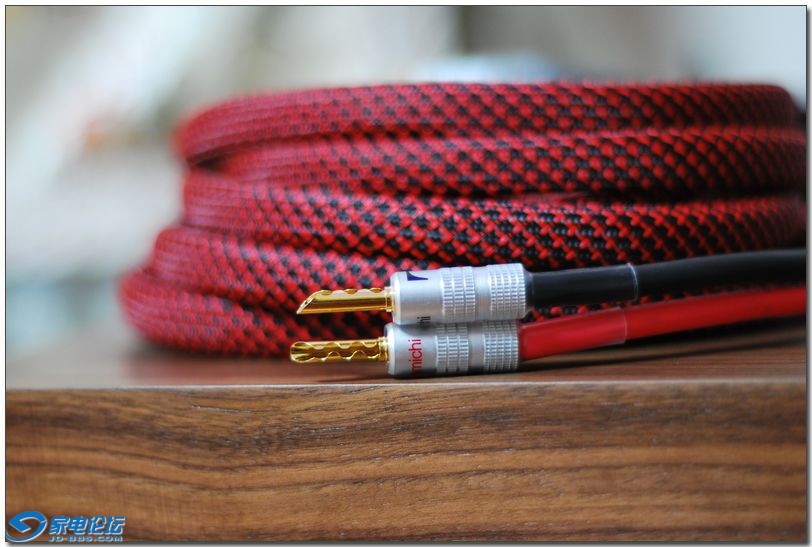

2*6平方2*(0.1*765)芯高纯度抛光无氧铜线喇叭线，老丁倾情打造，做工精致无比。

环绕线采用的是秋叶原EQ--164 4.2MM（322芯/0.10MM无氧铜）*2支

xyxzy

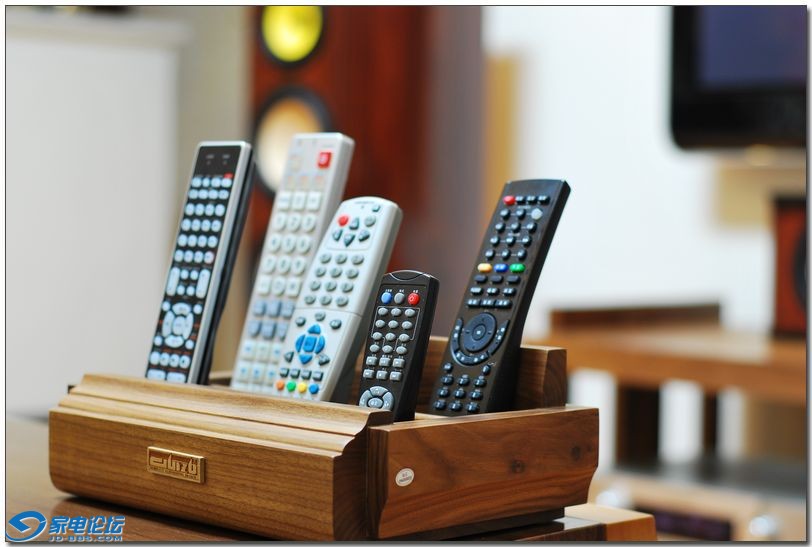

一大堆遥控器

xyxzy

中九机，效果还不错。

xyxzy

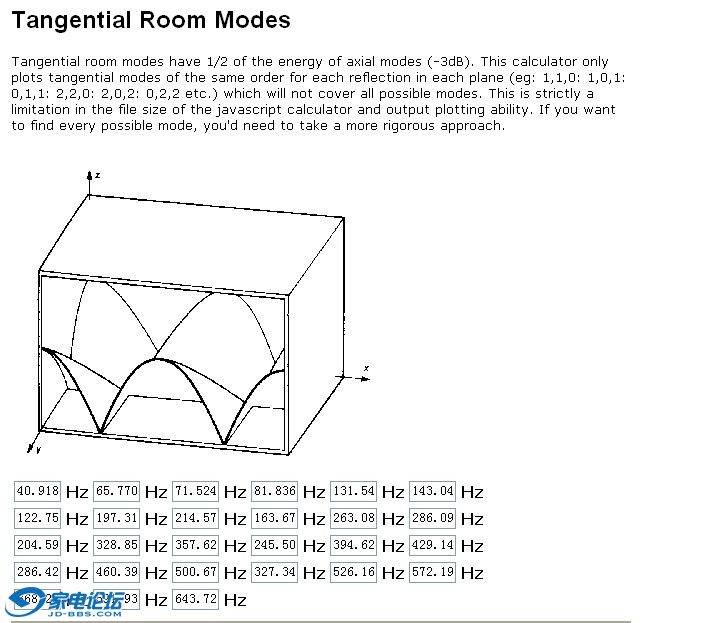

房间示意图

理想的听音房间按黄金分割比例，长、宽、高应不成整数倍的关系，这可使房间内的驻波影响降低，提高听感。目前普通房间高度都比较低矮，仅为（2.4-2.8）m，为了兼顾听音效果，最佳比列应该是1.7:1。但多数玩家的客厅一般都达不到这个标准，并且做了声学处理的更是少之又少。在这种情况下，我们只能为之妥协，尽可能在装修之后多利用家具和一些装饰品来减少驻波。

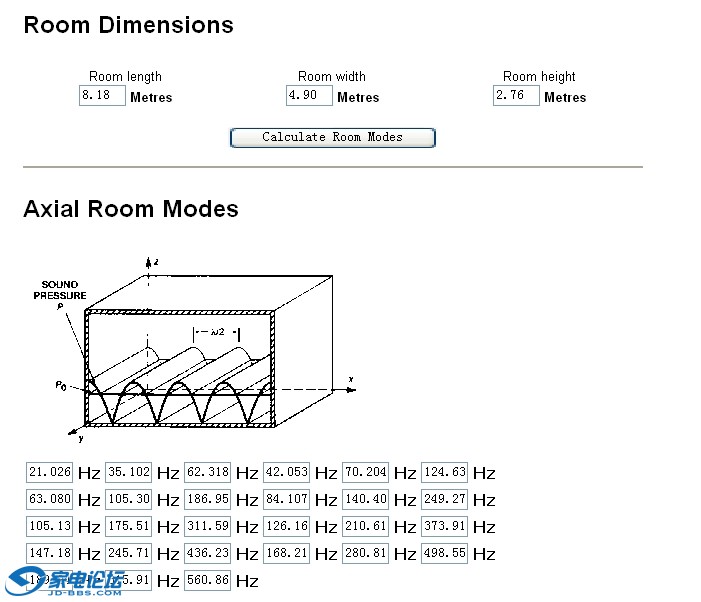

我的客厅是开放式的，饭厅+客厅+阳台=30.55M2，听音区面积16M2，整个客厅长8.18M，宽4.9M，高2.76M。这是我自测的数据，肯定有些误差。按照我自测的距离，我的房间最可能会产生的驻波频率如下：
前后：340/4.90/2=34HZ
左右：340/8.18/2=21HZ
上下：340/2.76/2=61HZ

同时，驻波还会在倍频处发生：
34HZ/68HZ/136HZ。。。。。。
21HZ/42HZ/84HZ。。。。。。
61HZ/132HZ/264HZ。。。。。。






低音炮到手后，虽然量感十足，但由于驻波的影响，力度和清晰度不够，轰隆隆声令人厌烦。为了解决这个问题，我买了一个2手的31段专业均衡器，具体做法如下：

1、在网上下载了一段低频测试信号，该信号分为25HZ、31HZ、40HZ、56HZ、63HZ、100HZ、125HZ、25-31.5-40HZ、56-63-80HZ、100-125-160HZ。这几段专门用来调整低音炮的频响。

2、用播放机播放这几段信号，播放机直接模拟输出到炮，炮放音量设定在12点，截平120HZ。

3、用声压计读数，测得25HZ--72.2db；31HZ--83.6db；40HZ--96.7db；56HZ--90.1db；63HZ--83.5db；
80HZ--86db；100HZ--57db；125HZ--65db；160HZ--59.5db。

25HZ时，声压较小炮有轻微的声音，31HZ处声压增加，厕所门发出共振，40HZ声压猛增到96.7db，出现了轰隆声，56HZ有所下降，但也达到了90.1db，轰隆声依然存在，63HZ处开始衰减到83.5db，轰隆声消失，100HZ声压衰减到57db，再往后，功放分频点起到作用，声压逐渐减小。

经过以上测试，得出31---56HZ是产生驻波和低频效果不满意罪魁祸首。接下来的驻波改善就容易多了，接上均衡器，20HZ和25HZ保持不变，31--40HZ下拉9db，56HZ下拉12db，63上拉6db，100--125HZ保持不变。

经过以上调试后，驻波完全消失，再试听U571深水炸弹，声音干净有力，层次也分明了。变2最后沙滩作战的低频开始富有弹性，炮完全融合于整个系统，已经感觉不到炮的存在，炮就像隐身了一样。环绕的低频声开始出现，到此才知道原来环绕的低频也是如此的强大。

lemontreeqd

真详细啊

mmdavid

看来要玩好炮也不容易啊，非常折腾！！！

scaol

[s:30] 强烈学习中
