最近由于1080P投影仪的价格慢慢下降到心理能够承受的价格，处于对在家看电影的期待，出手买了一台三菱HC77-11S投影仪，顺便买了一些周边设备，除了投影仪仔细选择了以外，别的东西要不是原来留下来的，要不是以最低价格能够使用为原则，6月份也曾发帖简单描述过，目前把整个过程详细的说明一下，希望有后来经验的人少走弯路，喜欢电影，或者希望用较小代价办事情的朋友可以参考一下。大烧高烧就不用我说了，你懂的。
目前的配置：

- 碟机：华录
- BDP2012（最便宜蓝光）
- 硬盘播放器：优派（ViewSonic） HMP-H01（改固件后便宜好用播放器）
- HDMI 切换器：AUDING AHS-401BK高清HDMI分配器（疑似洋垃圾）
- HDMI 线：秋叶原 CH-0515 HDMI10米线（便宜，做线就做线）
- 投影：三菱HC77-11S
- 幕布：金科JK HD3MKII-CRS 减速定位手动灰幕
- 功放：钟神AV-899
  (2001年购入)
- 音箱：惠普 M-900MK2(2001年购入)+惠普廉价书架箱EL-100做环绕和EL-300做中置，SUW-150低音炮。
- 喇叭线和同轴线，都是秋叶原的廉价品。

（1）

[ 本帖最后由 tanywx 于 2011-8-21 16:12 编辑 ]

习惯想念 · 发表于 2011-8-20 22:25

[s:15] [s:15] [s:15]

tanywx · 发表于 2011-8-20 22:25

需要和准备

建立一套家庭影院系统，需要

1.一间房子

2.适量金钱

3.热情和时间

投影的准备和安装

以目前比较热门的投影仪HC77-11S来说，购买它的代价并不高，目前只需要8000多就行，但是家庭影院的投影仪注重了色彩，对比度的时候，亮度并不高，但是亮度标称也就是1300流明左右，和办公的机器标称2000-3000流明相差较多，其实我想说的是，拉开窗帘，幕布上就没法看了，所以现在我基本上养成了9点以后看电影的习惯。如果能够有专门的房间作为视听室，那么最好，如果是用客厅作为试听室，那么一定要特别注意以下事项：

选一堵墙，宽度大约2.4米，和沙发的距离在3.5米-5米左右。
天花板和地面高度在2.3米或以上。

窗帘要求能够阻挡大部分光线。

隔音稍好，噪音不影响家人和邻居

[ 本帖最后由 tanywx 于 2011-8-20 22:28 编辑 ]

tanywx · 发表于 2011-8-20 22:27

幕布和投影仪的安装

安装投影仪前，实际上应该是购买以前，最好先下载该款机器的说明书，经常看到坛子里面有人问安装的问题，其实注意一下说明书里面这张表格，非常重要（附表是77-11S说明书附表）。

这张表格说明了几个重要数据，屏幕的尺寸，目标屏幕尺寸的投射距离，还有就是一个投影机镜头中心与幕布沿的偏差距离，根据上面表格的尺寸，结合我家里客厅的实际情况，我选择我的目标幕布是100寸（实际选择悬挂墙面时还要参考幕布厂商的资料），查上表中的屏幕数据，参考得到投影距离是在3.1米到4.6米之间，偏差距离是42厘米。

tanywx · 发表于 2011-8-20 22:37

这是jk厂商提供的目标幕布的尺寸参数

这个是根据参数画出来的客厅吊挂示意草图

注意，

如果还没买平板电视，幕布稍微往外挂一点，平板电视+挂架没有你想象那么薄。

本人比较喜欢的这款等离子为例：P42U33C

单屏尺寸（宽*高*厚）mm 1,023 x637 x 93 mm，加上挂架基本上厚度接近15厘米.

幕布下沿离地约60厘米左右，以坐在沙发上视线大约到幕布中心为准。
后视图可以清楚的看出投影仪的镜头在幕布边沿（黑白交界沿）以上42厘米。

这样计算投影仪基本上离地的高度大约要2.27米，实际操作中投影仪上沿距离天花板也就20-30厘米左右距离。（搁板派，是不是觉得大吃了一斤）。

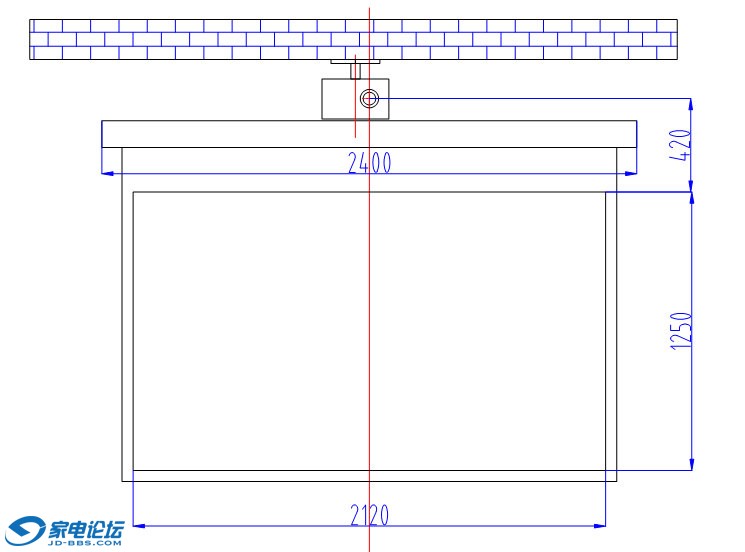

这个是吊挂投影仪的位置示意图（后视）(幕布是jk100寸手动幕)

两条红色的辅助线分别是幕布和投影仪的中心线，由于77-11S的镜头不在机器的中心，实际上两条线是不重合的，要特别注意一下，如果安装挂架，也要把这个偏移量计算在内,不要错误的把吊架对幕布中安装。

[ 本帖最后由 tanywx 于 2011-8-20 22:39 编辑 ]

tanywx · 发表于 2011-8-20 22:52

常用的挂架是这种四爪挂架，价格也很便宜。

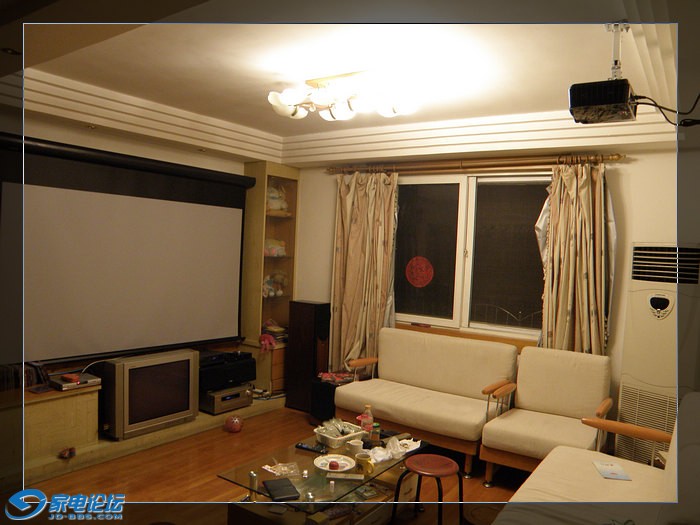

悬挂好以后效果

其他幕布注意事项：

*Jk一般是用德邦物流送货到本地，我用自己的福美来（轴距2600mm）放倒前后排座位刚好能运回家，供参考。

*幕布附件里面有大部分安装需要的材料，安装时需要找一个冲击钻，一些铁膨胀螺丝（塑料膨胀管）和一个细心一点的师傅，最好找朋友帮忙。

没有预先放线的朋友可以参考我的照片，市场上有一种塑料线槽，可以作为补救措施。

*看第一张大图，一个小凳子必不可少（盖镜头盖，调焦距）

tanywx · 发表于 2011-8-20 22:59

线缆

      出于预算考虑，没有买很好的线，买了一条做线老厂秋叶原的普通HDMI线，10米，大约花费200元。

      因为硬盘播放器和碟机共用投影仪作为显示设备，为了避免频繁拔线，在淘宝上买了一个疑似洋垃圾。

HDMI 切换器：AUDING AHS-401BK高清HDMI分配器（没有图上那个遥控器）

实际测试还行，出于某种不可告人的目的（就是好奇），拆开外壳看了一下，还行，芯片上都没有型号，或者是我没看懂。

实际切换过程中出现一个小插曲，我用碟机经销商和硬盘播放器随机带的2条HDMI短线接入切换器，其中一条线连接硬盘播放器，信号切入投影仪后始终闪烁，原来已经试过用秋叶原长线直接连接没问题，知道把硬盘播放器的输出分辨率降低为1080i才停止闪烁，后来实验多次，将2条短线交换后解决，这里说明HDMI线和播放器，显示器的配合还是有一定的要求，配合出现问题的可能性还是存在的。

   这台切换器是价格是88元，个人感觉工作还是比较可靠的，就是指示灯太亮了一点。

[ 本帖最后由 tanywx 于 2011-8-20 23:00 编辑 ]

tanywx · 发表于 2011-8-20 23:18

节目源

为了跟上时代的步伐，我也将原来用了10来年的DVD机闲置一边，买了硬盘播放器和蓝光影碟机，出于一贯的小气，两者基本上都是买的最便宜的产品。

节目源之下载

说到硬盘播放器，这个东西功不可没，没日没夜的给我脱机下720P的mkv，例如某香港3D教学片，（还有人在下建党伟业？快向FBI举报他）

tanywx · 发表于 2011-8-20 23:22

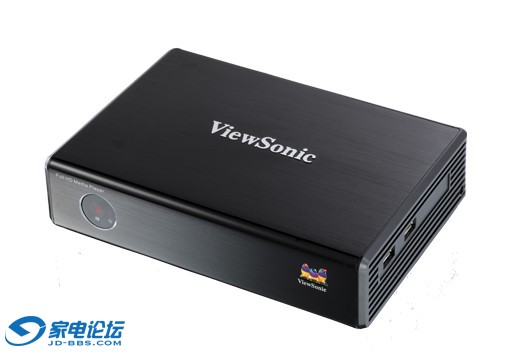

优派（ViewSonic） HMP-H01
这台硬盘播放器是260多块买下来的，刷（浦东高清）固件以后还很好用，

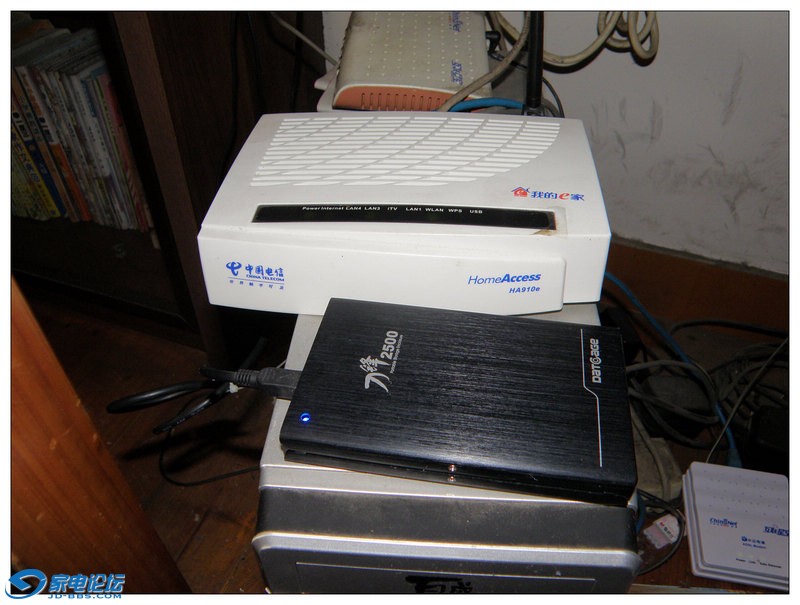

工作状态，已连接USB无线网卡实现网络功能

tanywx · 发表于 2011-8-20 23:26

蓝光节目源

说起蓝光，这个本人就不太给力，需要花大把的银子去消费，特别是支持正版事业的代价特别大，没有可不行，好多DVD碟片也不能睡觉，什么便宜买什么，于是就有了这一台。

（最便宜蓝光）华录
BDP2012

别的不说了，优点就是便宜，缺点还是便宜。

tanywx · 发表于 2011-8-20 23:30

蓝光碟机与古董功放的配合

我的古董功放只有AC-3 和DTS解码，而且只有光纤和同轴的输入，我是采用蓝光碟机输出重新编码和降低码率输出保证声音的输出。聊胜于无吧。

至于次世代功放，等到我参加幸运52，拿到大奖再说吧。

tanywx · 发表于 2011-8-20 23:39

坑爹的字幕支持

有网友说到华录
BDP2012可以实现硬盘播放器的大部分功能，好像重复了，造成浪费，但是我们这种 CET 没有过6级的人，雅思不敢去考的人来说，除了看建党大业和听大家都懂的亚麻跌之类，还需要一个很重要的功能，那就是字幕。

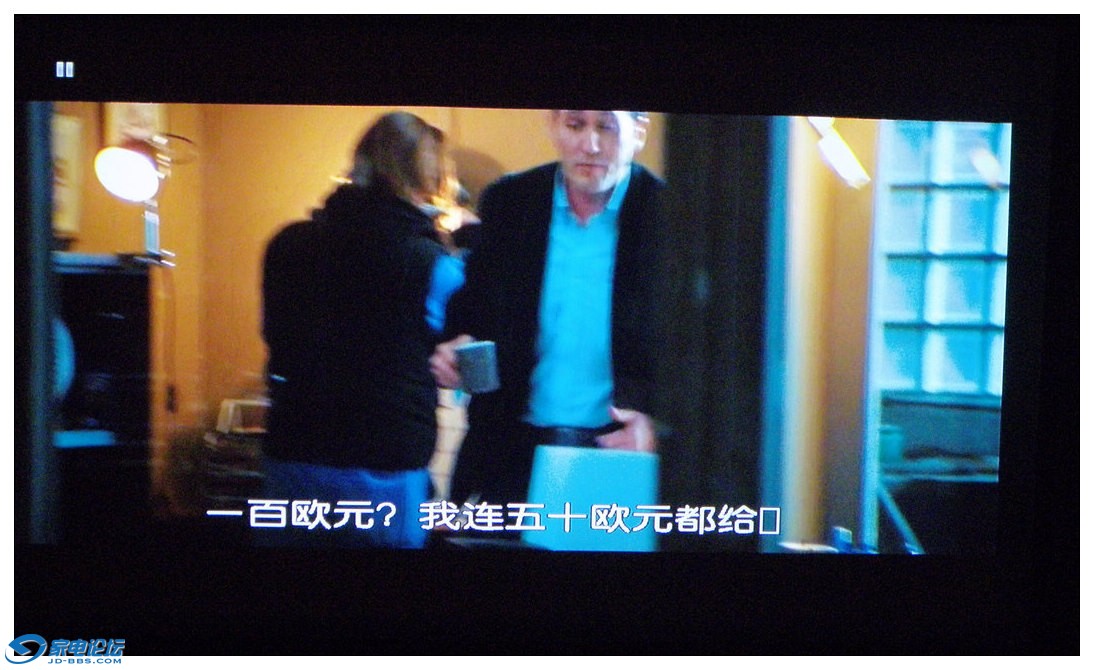

这是同一个MKV 文件拍摄图

碟机的硬盘播放功能还是让人无法放心呀。
