hr36关机亮点---更新图纸了

tvncc

04年的机   器最近出现关机亮点     但时间很短   一秒的样子   绿色
请教下应更换元件的编号  谢谢

[ 本帖最后由 tbex 于 2011-8-13 20:23 编辑 ]

yddy1

元件编号说不上，没有这个机器的图纸；

但在尾板上找到消亮点的那个电容和电阻，对维修师傅来说不难，估计是那个电容的容量变小所致。

tvncc

[s:21] 谢谢   周日拆机看看
我记得有份pdf图纸   回去找找  如果有我发来

tvncc

原帖由 yddy1 于 2011-8-10 00:13 发表
元件编号说不上，没有这个机器的图纸；

但在尾板上找到消亮点的那个电容和电阻，对维修师傅来说不难，估计是那个电容的容量变小所致。

图纸来了   再帮看看[s:21]

yddy1

就是从尾座G1-1、G1-2、G1-3（显像管栅极）出来，到+200V视放之间的那些原件，重点检查那个C9033  22uf / 250v的电解电容是否失效，以及它附近的电阻R9051、R9059阻值是否变大。

图纸上的元件编号看不太真，简单说下:
①那个C9033是耐压250v，22uf的电解电容，在开机、关机时刻担当充放电作用，使得显像管栅-阴极在关机时可维持一定时间的负电压，从而达到关机小亮点的目的。
②与之配合的元件那两个二极管，编号是D9010(MTZJ-10)、D9009（GP08D），可以检查下。

像你说的关机亮点不严重，一般是C9033的容量明显减小或失效，可以用一只相同容量的或者容量稍大的33uf，47uf电容代换。

为了验证C9033，干脆把它取下不用，看看关机亮点是不是非常严重。

[ 本帖最后由 yddy1 于 2011-8-13 23:23 编辑 ]

yddy1

图纸上的元件编号看不太真，简单说下:
①那个C9033是耐压250v，22uf的电解电容，在开机、关机时刻担当充放电作用，使得显像管栅-阴极在关机时可维持一定时间的负电压，从而达到关机小亮点的目的。
②与之配合的元件那两个二极管，编号是D9010(MTZJ-10)、D9009（GP08D），可以检查下。

像你说的关机亮点不严重，一般是C9033的容量明显减小或失效，可以用一只相同容量的或者容量稍大的33uf，47uf电容代换。

为了验证C9033，干脆把它取下不用，看看关机亮点是不是非常严重。

[ 本帖最后由 yddy1 于 2011-8-13 23:22 编辑 ]

vob

[s:15] 技术高手分析，绝对要顶一下滴

yddy1

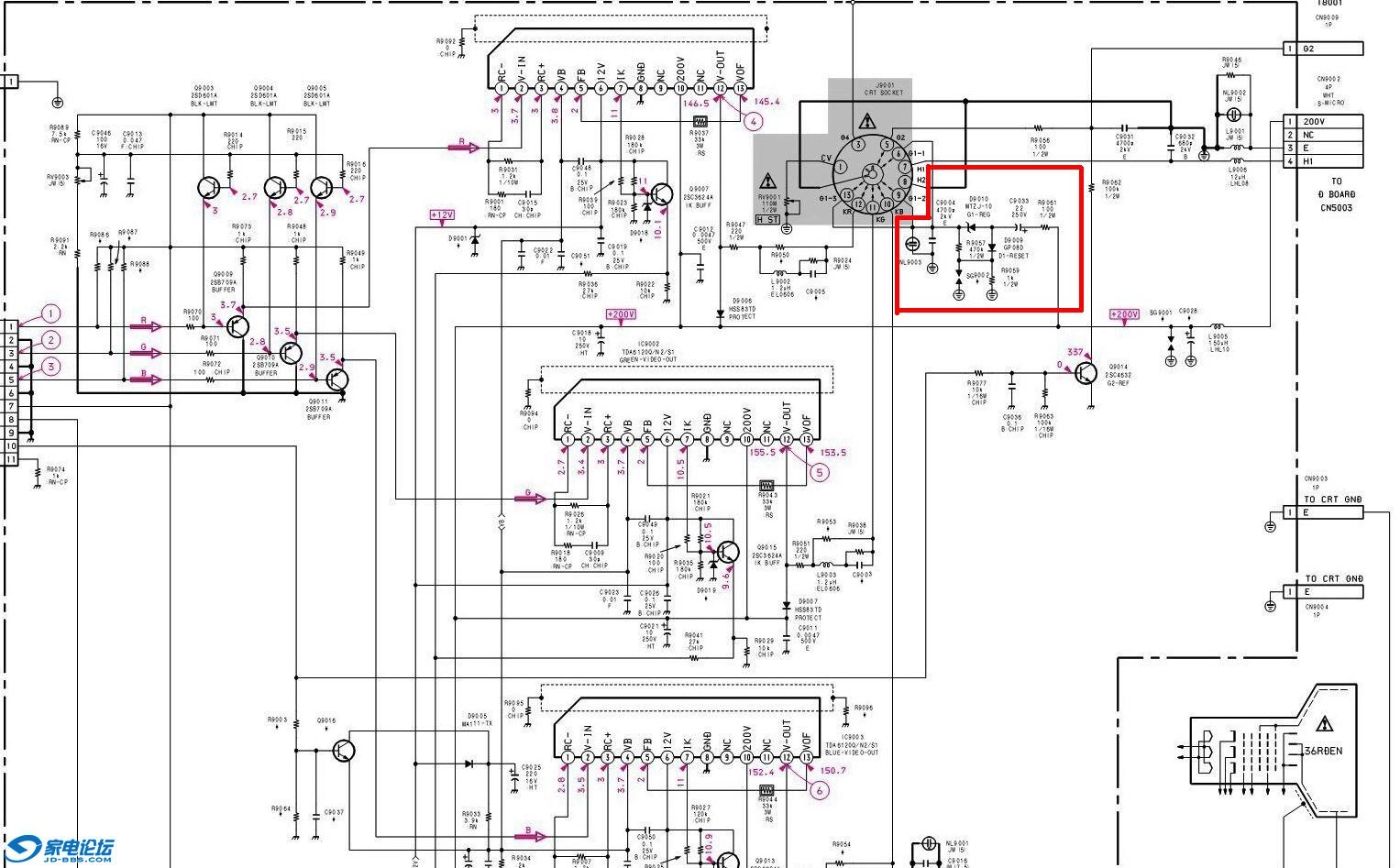

红框里的元件是消亮点电路。

看MV
