开国大典使用的‘九头鸟’喇叭

洞主

六十年代到天安门广场,听周总理讲话,声音效果不错,当然是换了广播系统了!

爱迪君

交易区新帖推荐

最近和楼主一起参观并研究了下这个喇叭，在喇叭的右侧面有一个美国海军的标志，应是当年二战时期美国的军用品，
后被使用在了开国大典上使用。
这个由9只号角喇叭组成的阵列是高阻抗的，便于连接当时的电子管功放，该喇叭主要是用于语言类的广播，
因此在中高音方面非常嘹亮，能在广场和场面很大的地方扩声使用能辐射的很远。

[ 本帖最后由 爱迪君 于 2011-8-12 16:41 编辑 ]

六零童

爱迪君又把这老帖子翻出来，那只好再掰饬掰饬这只“九头鸟”。就像爱君所说他是件历史文物，非常稀有宝贵，所以不敢乱下结论，我师傅的师傅（别见笑）他回忆说‘你去看看侧面有一个铭牌，他在那个年代丢失了.......’。（上图）
我把开帖的内容编辑了，又查了些资料，就这只保留在CRI展室的九头鸟究竟是不是当时大典上使用的哪一只，无从考究，没人能告诉准确答案，也许他是其中之一吧，不管是否他都代表那个时代，今天拿到‘极品沙龙’就是让大家欣赏一下当年的“九头鸟”。
爱迪君有个评论设备嗜好，告诉你爱君,这个鸟不响了。再有，明眼人一看就知是一组高音喇叭，哪来中低音之谈，还有，这个喇叭高阻论从何谈起？你测量过吗，你不会再瞎编一个“直流阻抗”忽悠我们吧，这可是“极品沙龙”噢......。

下面给出一些资料还原一下九头鸟。
1“开国大典实况广播—老台长杨兆麟“解密”幕后故事
”...当时，转播设备相当简陋.............而参加“开国大典”的将有30万人，显然不能适应需要。为了使整个天安门广场都能清楚地听到天安门城楼上主席台的声音，并且传播到全国，1940年曾参与创建延安新华广播电台的军委三局九队队长傅英豪，想了一个办法，设计、制作了一种大型扩音器，把九只喇叭焊接在一块金属板上，形成强大的音量，大家把它称为“九头鸟”。有关部门在天安门广场架设了好几个“九头鸟”，从而解决了扩音器的问题.......。　
2．CRI部门志(第五卷)技术元老傅英豪开动脑筋，发明了一种大型扩音机，俗称“九头鸟”。他把九只喇叭装在一块板子上，形成强大的音量。然后把一只只“九头鸟”分别架设在广场各处......。
3、见8月6日北京晚报“关于开国大典音响”491台提供。
可惜傅英豪“DIY”的九头鸟没有留下资料和照片。
为丰富爱迪君的“资料库”请见过“九头鸟”的人士提供更详细资料。

[ 本帖最后由 六零童 于 2011-8-13 00:21 编辑 ]

爱迪君

原帖由 六零童 于 2011-8-13 00:17 发表
爱迪君又把这老帖子翻出来，那只好再掰饬掰饬这只“九头鸟”。就像爱君所说他是件历史文物，非常稀有宝贵，所以不敢乱下结论，我师傅的师傅（别见笑）他回忆说‘你去看看侧面有一个铭牌，他在那个年代丢失了.......’ ...

谢谢老兄提供的宝贵资料！
下面回复老兄的有关问题；
由于该喇叭是在广场和场面很大的地方扩声使用，喇叭与功放之间的距离很远，
因此低阻抗的喇叭单元就不适应在这种环境中使用，因为音频信号的电压会损失太大而影响工作。
现在的解决方法是功放采用高定压的输出，并通过线间变压器在推动喇叭。
而过去的喇叭一般阻抗都是比较高，单只阻抗一般为15欧左右，这样这9只喇叭串连起来的阻抗
正好就达到了我上面所述的要求了，不知我这样的判断老兄能认同否？[s:21]

[ 本帖最后由 爱迪君 于 2011-8-13 00:48 编辑 ]

六零童

照片侧面可见US 和一个锚的标记，在标记下方可看出标牌已经不见了，爱迪君给出的结论是美国军舰上用的，也许当年傅先生参照这个样子制作了九头鸟，或是说参照美国九头鸟制作了天安门的喇叭。从那个放大器和美国喇叭看，爱迪君认为年代更早些。
   我和爱迪君对此分歧不小，沙龙的绅士们，放下咖啡和普洱的杯子，知情不知情的都进来议论一下。

爱迪君

交易区新帖推荐

下面是我找到的部分资料；

1949年“试制组的同志们从北小街禄米仓的器材仓库拉来了国，民，党留下的海军舰艇的扩音设备，这个扩音设备与众不同，它不仅是美国货，还比别的扩音设备多几个喇叭，一般扩音机只有一两个喇叭，而它有9个喇叭，俗称“九头鸟”。”

[ 本帖最后由 爱迪君 于 2011-8-13 01:07 编辑 ]

六零童

爱迪君呀，就是一组高音喇叭，定压。
刚在车厂在转播车装了一大堆这种喇叭。
可能你没拆过高音号角，他从4欧到16欧或20欧不等 ，以前大街电线杆上挂的25瓦真美高音喇叭16欧，高阻的是你家那对2000欧的舌簧喇叭[s:6]。借你一本“农村有线广播“学习一下。

[ 本帖最后由 六零童 于 2011-8-13 01:54 编辑 ]

六零童

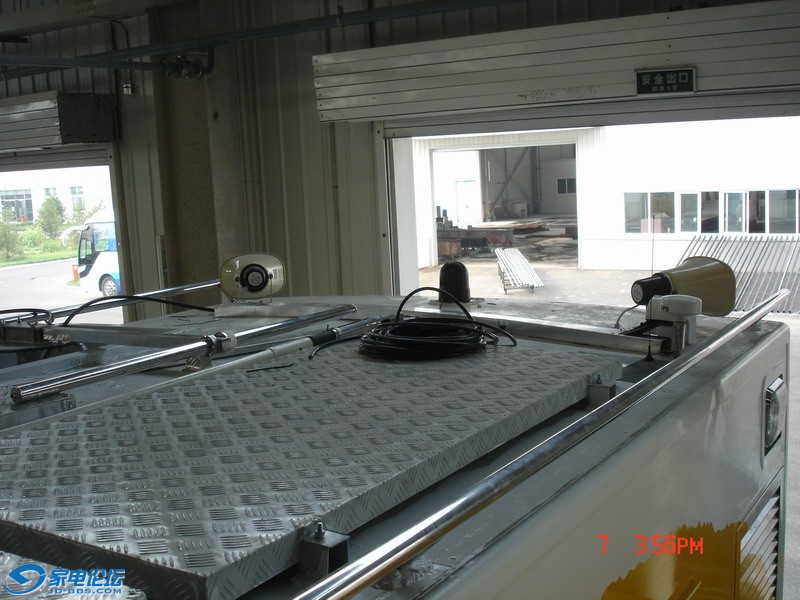

转播车顶四角安装的定压高音喇叭，质量有点差  反射筒塑料的。
右边是GPS时钟天线，卧下的是一根8米高的50瓦调频伸缩天线。

[ 本帖最后由 六零童 于 2011-8-13 02:21 编辑 ]

六零童

广场扩音用 ，拉出一只试音，不得了，午休的工人不干了。

六零童

现在的解决方法是功放采用高定压的输出，并通过线间变压器在推动喇叭。
而过去的喇叭一般阻抗都是比较高，单只阻抗一般为15欧左右，这样这9只喇叭串连起来的阻抗
正好就达到了我上面所述的要求了，不知我这样的判断老兄能认同否？

[ 本帖最后由 爱迪君 于 2011-8-13 00:48 编辑 ]



爱迪君不带编辑功能行不。

爱迪君

六零童 发表于 2011-8-13 01:51
现在的解决方法是功放采用高定压的输出，并通过线间变压器在推动喇叭。
而过去的喇叭一般阻抗都是比较高， ...

不编辑有时候丢失的。

关怀

说到底就是高音喇叭

jazzking_c

振国至宝~~~~~好东西~

爱迪君

洞主 发表于 2011-11-11 12:34
六十年代到天安门广场,听周总理讲话,声音效果不错,当然是换了广播系统了!

六十年代的时候天安门广场已经使用了音柱，频响宽效果更好了。
