（转帖）直流电源纹波分析

读不进书

从图上我们可以看到测量时纹波很小，那仅有的很小纹波是以50HZ基频及其奇次谐波组成。说明这部分的纹波是引线感应到了变压器的漏磁干扰。而二极管几乎没有导通过程，所以也没看到100HZ基频及其谐波。因为此时几乎为空载。
接上93mA负载，负载下的电压21.7V。

读不进书

交易区新帖推荐

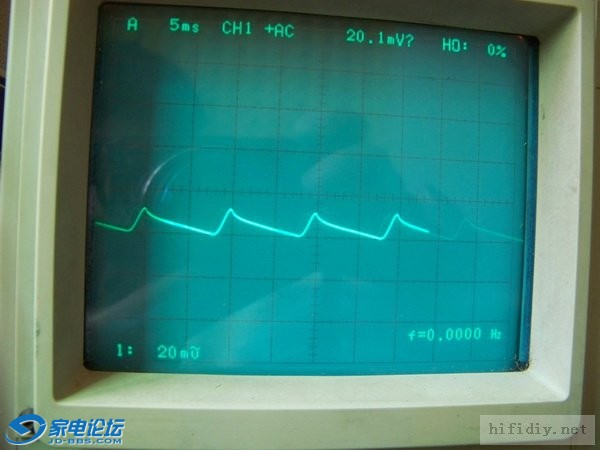

再来测一下负载时的纹波图形：

读不进书

转个贴也这么累，还限制每天的上传。[s:8] [s:8]

Dracula81

直流设备一般都不会直接使用桥式整流出来之后的电源的

线性电源的原理拓扑图如下，都是需要再经过一级线性稳压源的转换之后再使用的

读不进书

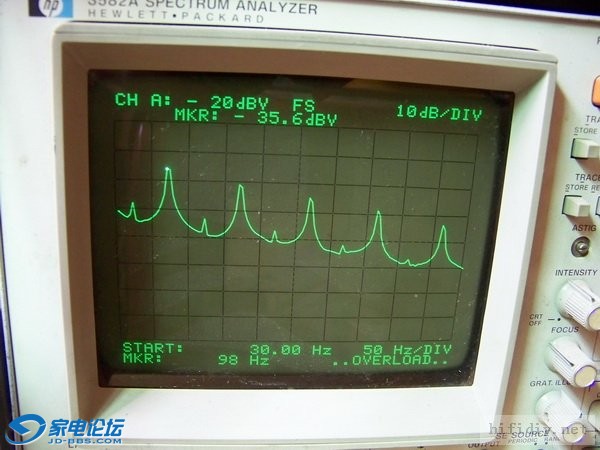

测一下纹波频谱：

“图明天补”

[ 本帖最后由 读不进书 于 2011-4-28 19:58 编辑 ]

读不进书

交易区新帖推荐

从上图可以看出纹波构成情况是：主要是由桥式整流产生的100HZ基频及其谐波组成，并带有50HZ基频及谐波叠加而成的复合体波形。
为了更好的了解当音频设备在播放音乐时会不会对电源纹波造成影响，我特意在我的功放中播放一个80HZ的低频，在功放电源纹波中同样测得有80HZ的频率成份，见下图：

[ 本帖最后由 读不进书 于 2011-4-28 19:59 编辑 ]

读不进书

这说明电源因引线内阻的存在，不可避免的会产生一个与信号相同相位相反的频率在电源纹波上，如何处理好这个问题，留给我们的思考很多。

小结：市电交流电源并非我们想象中的只有单一的50HZ或60HZ频率，而是以50HZ或60HZ频率为主并带有大量谐波成分的多频率复合体，并且谐波成分以奇次为主。采用桥式整流方式产生的纹波以100HZ基频及谐波组成。同时我们也发现在带载条件下滤波电容并没能完全把这些纹波滤除，而且负载越重，纹波残留就越多，并不是我们通常想象当中加入滤波后就能把纹波去除掉，电容的滤波效果与容量和负载成正比。音响系统中的直流电源纹波中还夹杂着与音乐同频率的信号，同样必需引起我们的注意。如何才能尽可能避免这些纹波串入到音频线路，就现阶段而言，有两大方向。一方面是通过硬件来降低纹波，比如增大电容容量，用LC或RC等等手段。另一方面是通过电路设计来抑制电源纹波串入，例如使用恒流源，提高电路电源抑制比，增设稳压电路等。显然，后者的成本要更小。

发此文的目的只在于了解电源纹波相关基础知识，希望通过测试了解，给大家一个直观印象，并不是深入分析如何降低纹波，只是一个了解基础问题的测试。通过这样的了解，为日后DIY提供相关的技术储备，必能更好的获得想要的效果，避免不必要的玄学理论产生。当然我前面分析的内容并不是真理，还有待进一步验证，但所测得的波形却是实实在在的，有这方面技术的人可再以加以深入分析。（完）

读不进书

原帖由 Dracula81 于 2011-4-27 12:03 发表
直流设备一般都不会直接使用桥式整流出来之后的电源的

线性电源的原理拓扑图如下，都是需要再经过一级线性稳压源的转换之后再使用的

功放的电源都是：变压器，桥堆，滤波电容就完结了。不用稳压的。

Dracula81

原帖由 读不进书 于 2011-4-27 12:11 发表

功放的电源都是：变压器，桥堆，滤波电容就完结了。不用稳压的。

呵呵，真的不是这样的

网上可以下载到一些功放的电路图，你可以看一下

读不进书

原帖由 Dracula81 于 2011-4-27 12:19 发表


呵呵，真的不是这样的

网上可以下载到一些功放的电路图，你可以看一下

不用去网上找电路图，只要打开功放外壳看看，除了左右声道的散热片，有没有第三个同样大小的散热片。如果有，那功放电源是有稳压的，没有就是桥堆加滤波的。

Dracula81

原帖由 读不进书 于 2011-4-27 12:27 发表
不用去网上找电路图，只要打开功放外壳看看，除了左右声道的散热片，有没有第三个同样大小的散热片。如果有，那功放电源是有稳压的，没有就是桥堆加滤波的。

单纯用电容去滤波，得到的纹波太大，而且电压精度没保障

真的啦，这个不是什么高深的东西。我说说你可能还是不信，你可以去hifidiy.net上面去问问啦，那个上面有电子学基础的人多一些的

miqi008

学习，留记号，慢慢看
