请看看这台SONY彩电是管座故障还是其他故障？（附照片）

huaxian · 发表于 2011-3-9 17:04

您需要登录才可以下载或查看，没有账号？注册

x

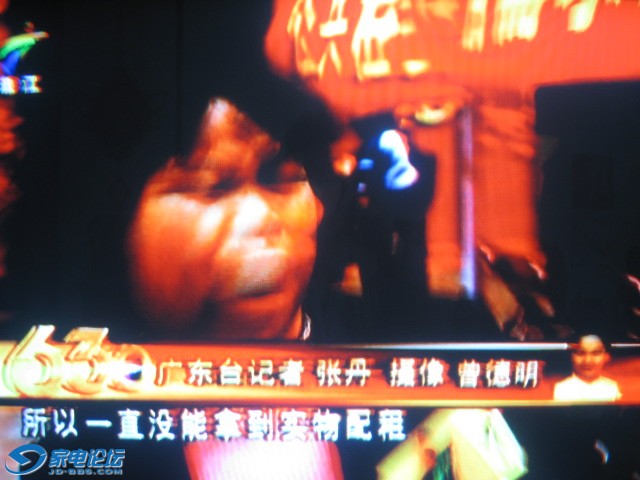

索尼KV-29MF1彩电出现故障前开机时正常，几分钟之后显示的图像就不正常，图像状态如图。换了几个视放板的电容也没有效果，不知是管座故障还是高压包故障？因是初学不敢动手。请大家多多指教！

soul7templar · 发表于 2011-3-9 17:13

我擦真恐怖！

huaxian · 发表于 2011-3-10 14:31

怎么没有高人指点一二呢？

yjj0814 · 发表于 2011-3-10 15:31

你的电视不是显现管坏了，是缺绿枪，检查视放电路吧，应该是一个黑色的视放块坏了，索尼老电视这个毛病常见！

huaxian · 发表于 2011-3-10 15:50

衷心感谢您的指点！！视放电路是不是视放板处的电路？

yjj0814 · 发表于 2011-3-10 16:49

是指甲大小的一个黑色的电子元件，要不我礼拜天回家给你拍个照片吧！索尼电视发红（发紫）就是这个元件坏了。

[ 本帖最后由 yjj0814 于 2011-3-13 17:46 编辑 ]

huaxian · 发表于 2011-3-10 17:10

这样最好，给您添麻烦了，谢谢！！！

恒工 · 发表于 2011-3-10 17:26

加速极供电阻R804开路

yaoqs · 发表于 2011-3-10 20:42

加速电压不足，查加速二极管或是电阻。单枪管此处故障就会出现这种现象，此为单枪管的特色，呵呵。

huaxian · 发表于 2011-3-11 13:16

谢谢您的指教！查过没有R804这个电阻。

huaxian · 发表于 2011-3-11 13:20

谢谢您的指教！可以给出具体是哪几个元件吗？在此先行谢谢您了！！！

yaoqs · 发表于 2011-3-11 20:11

不清楚你所说机子的具体型号，究竟是K29还是F29，所以找个基本的电路上图（S29）。

查1000V加速电压电位器RV701周边电路，重点查R702 680K电阻，看是否变值。

恒工 · 发表于 2011-3-11 20:26

这个电阻不在视放板的，是在高压包附近，是1000V加速电压的供电电阻

yjj0814 · 发表于 2011-3-13 17:47

楼主已经回复你了！

huaxian · 发表于 2011-3-14 14:45

问题已经解决，是R804开路，谢谢朋友们的热情指教。
